内螺纹直通液压管路连接接头结构

　　在液压系统、气动管路、润滑回路的布设场景中，这类内螺纹直通接头是管路衔接环节最常用的基础连接件，主要承担两段不同规格硬管、软管或管路与阀块、泵体出油口之间的刚性连通作用，保障介质在管路内部传输时无泄漏、无额外流阻损失。从实际工况适配来看，这类接头常应用在工程机械液压油路、机床润滑管路、工业自动化气动回路、小型液压站外接管路等场景，可适配矿物液压油、乳化液、压缩空气等多种常规工业传输介质，常规工况下可承受16MPa以内的工作压力，满足多数中低压管路系统的连接需求。

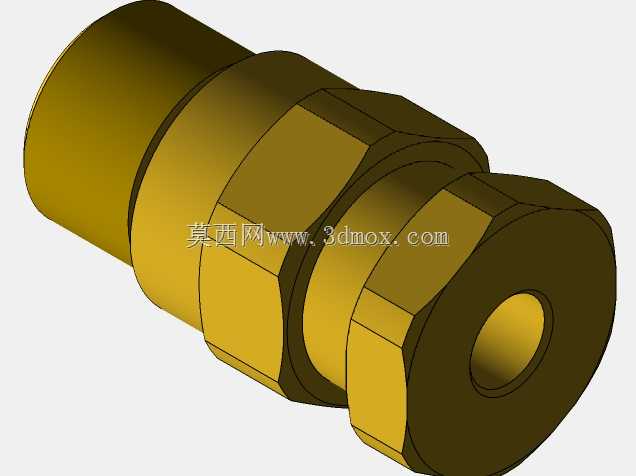

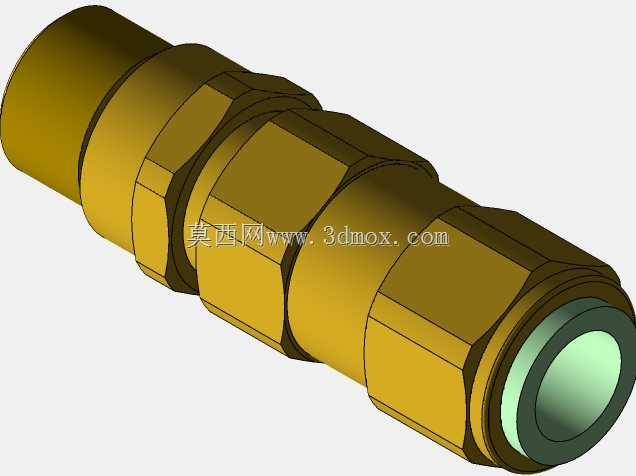

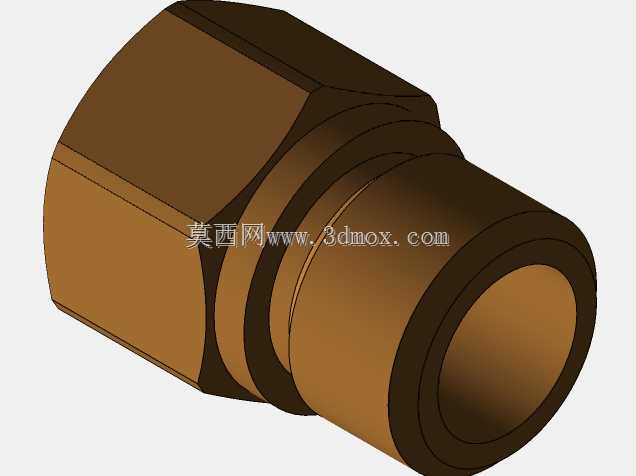

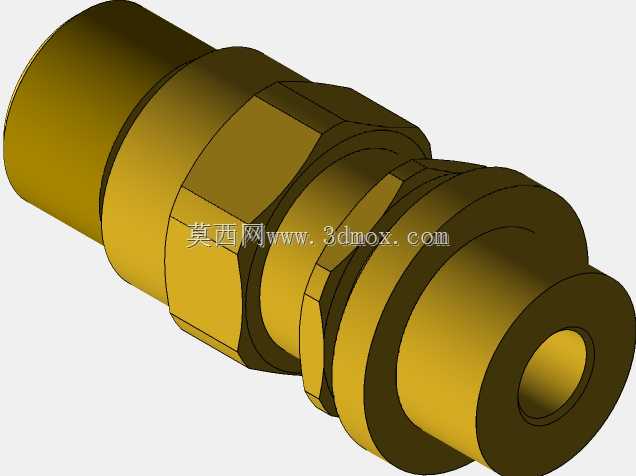

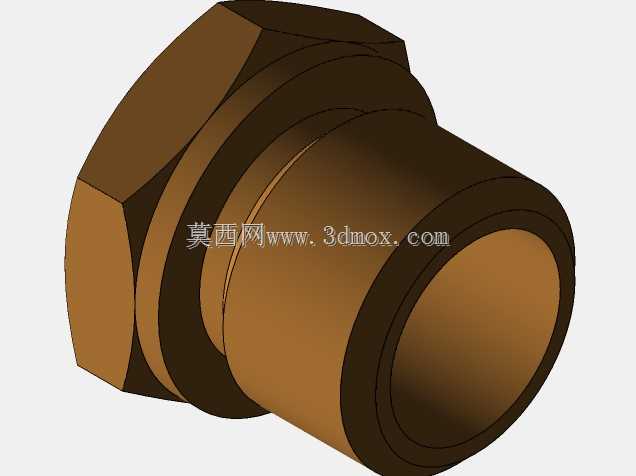

　　从结构设计逻辑来看，该接头采用一体式六角本体加同轴内螺纹孔的结构形式，本体外侧的六角结构完全适配标准开口扳手、活动扳手的夹持尺寸，安装作业时可直接通过扳手施加额定扭矩，无需额外定制工装，现场安装、后期维护拆卸都十分便捷。接头内部的流道采用等径直通孔设计，没有突然的截面收缩或扩张结构，能最大程度降低介质流经时的局部压力损失，避免管路内部产生紊流、气蚀等问题，延长管路系统的整体使用寿命。接头端部的内螺纹采用标准密封管螺纹设计，螺纹牙型精度符合通用管路连接标准，安装时配合生料带、密封胶或铜垫圈即可实现可靠密封，无需额外焊接或粘接工序，大幅降低现场施工的难度与工时消耗。

　　从安装边界与尺寸适配角度来说，这类接头的整体轴向长度控制在常规管路安装的预留空间范围内，六角对边尺寸符合标准紧固件的安装空间要求，在密集排布的阀组、管路集群中安装时，不会与相邻接头、阀体产生干涉，可直接适配同规格的标准管路、管接头、阀口，无需二次加工修改。接头本体的外圆与六角衔接处做了平滑过渡处理，没有尖锐棱角，既避免了安装过程中划伤操作人员，也能减少应力集中点，提升接头在承受管路振动、压力冲击时的结构强度，避免长期交变载荷下出现本体开裂的问题。

　　在三维建模过程中，这类接头的建模需要重点保证内螺纹的牙型参数、六角对边尺寸、同轴度公差、端面垂直度等关键尺寸的准确性，因为这些参数直接决定了接头能否与配套零件顺利装配，以及装配后的密封性能。建模时需要注意螺纹收尾处的退刀结构、六角与圆柱段的过渡圆角这些细节，这些细节虽然不影响核心功能，但会直接影响模型用于3D打印、数控加工时的工艺合理性，避免出现加工时刀具干涉、打印时支撑难以去除的问题。实际选型时，需要根据管路的通径、工作压力、介质类型匹配对应的接头材质与螺纹规格，这类铜质接头多用于润滑系统、低压气动回路，若应用在高压液压系统中则可更换为碳钢或不锈钢材质，结构形式完全通用，仅需调整材质参数即可适配不同工况。

　　在管路系统布设时，这类直通接头主要用于直线段管路的衔接，相比弯头、三通类接头，它的流阻最小，适合在管路直线距离不足、需要拼接延长管路的位置使用，安装时需要注意两端螺纹的拧入深度，避免拧入过深顶坏阀体内的密封结构，或是拧入深度不足导致螺纹啮合牙数不够，承压时出现螺纹脱开、泄漏的问题。日常维护中，这类接头属于易拆检件，每次管路拆卸后建议更换对应的密封件，避免重复使用旧密封件导致密封失效，长期使用后若出现螺纹磨损、本体变形的情况需要及时更换，避免管路运行过程中出现泄漏引发设备故障。
