工业级密封防护方形接线盒结构设计

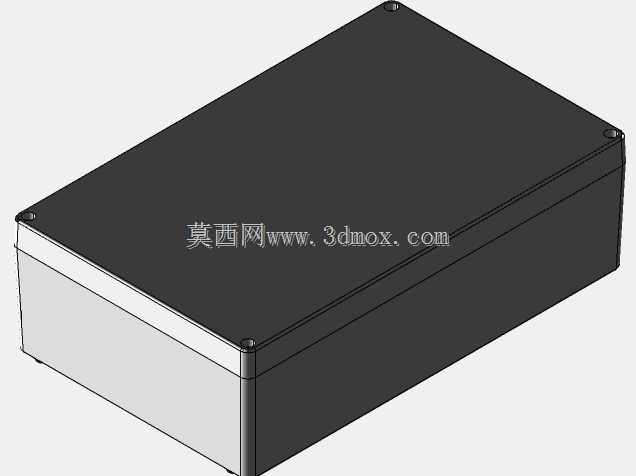

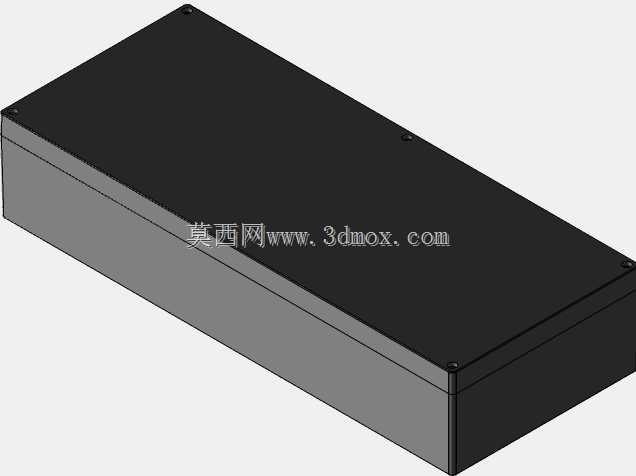

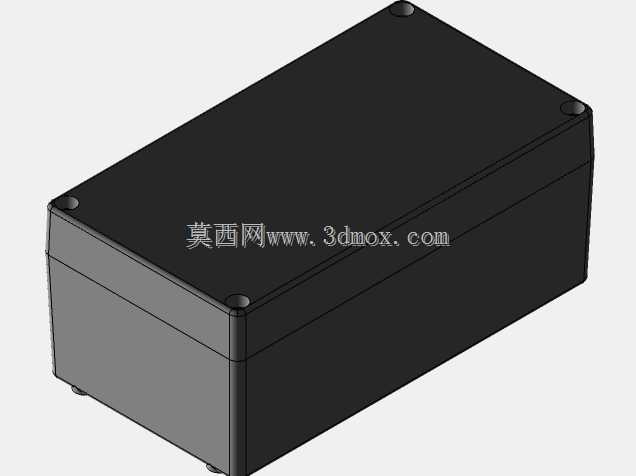

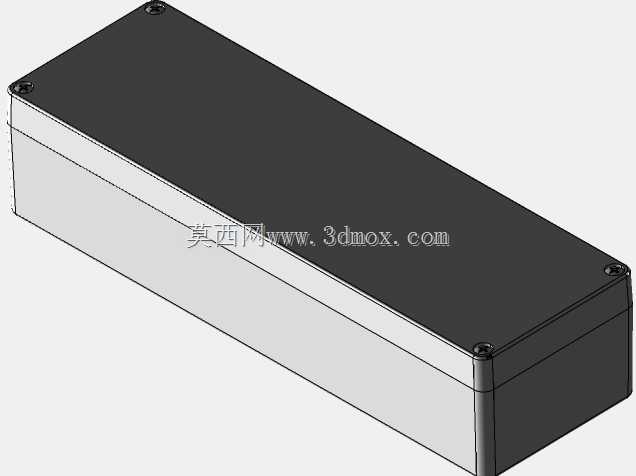

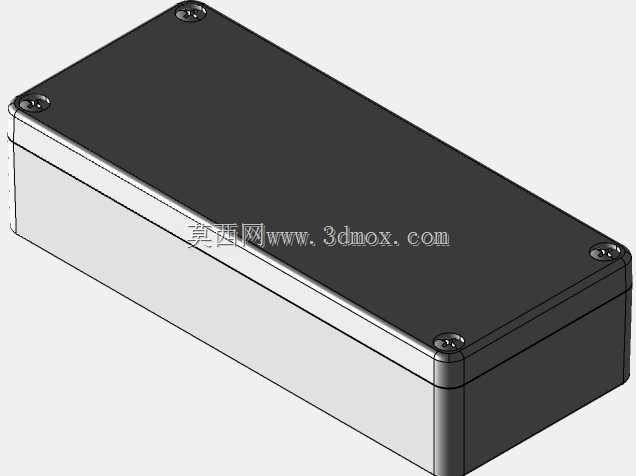

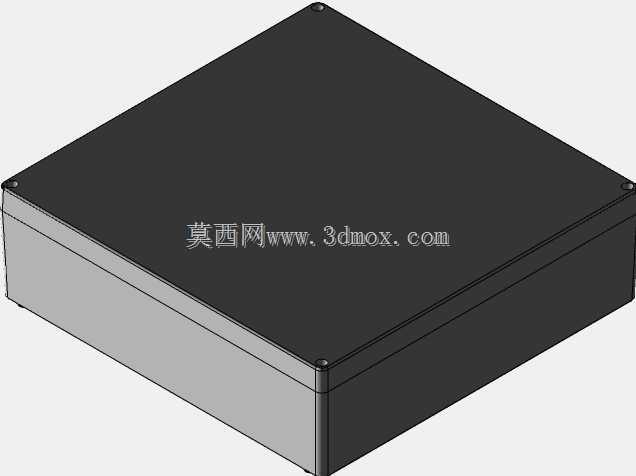

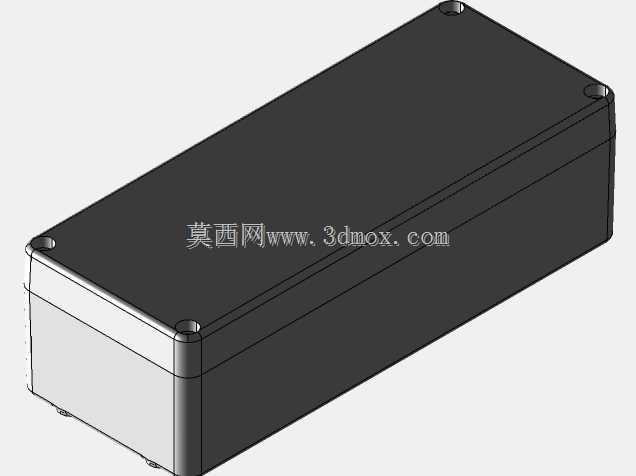

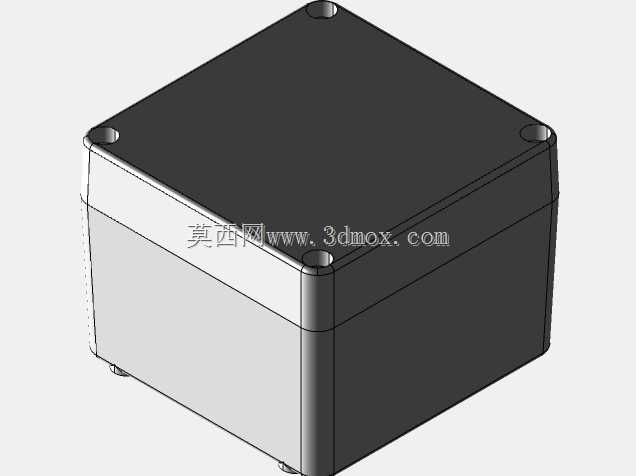

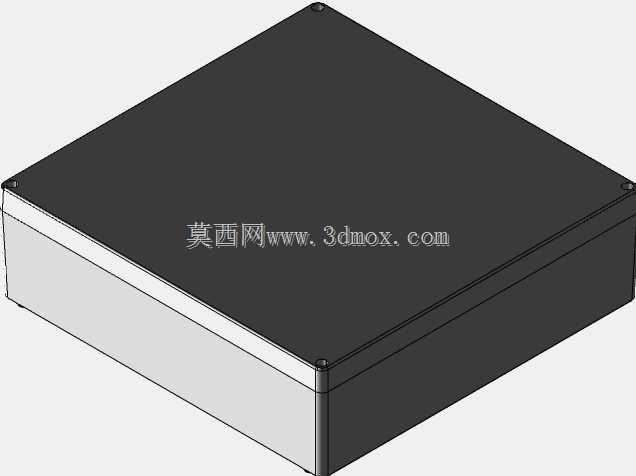

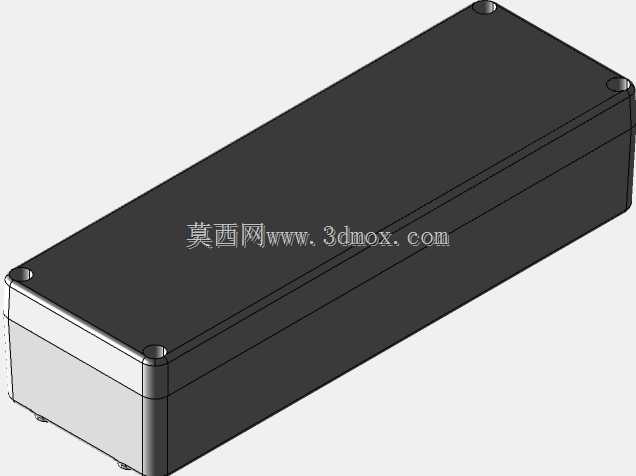

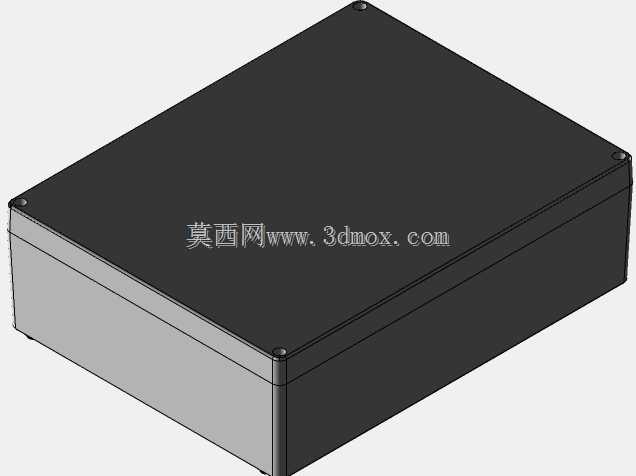

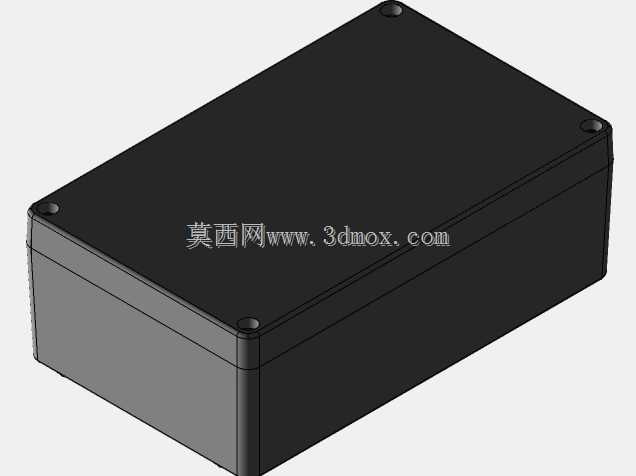

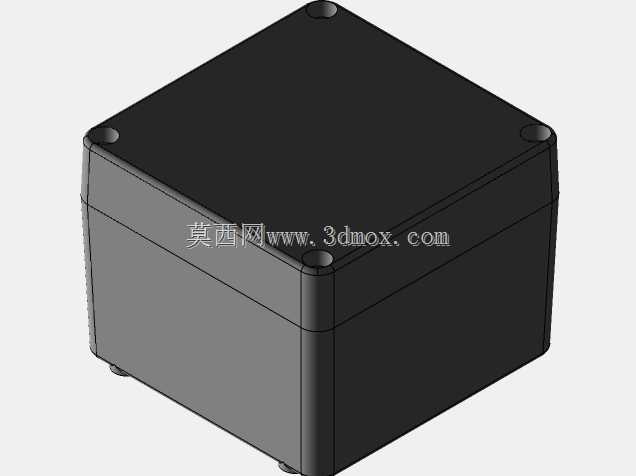

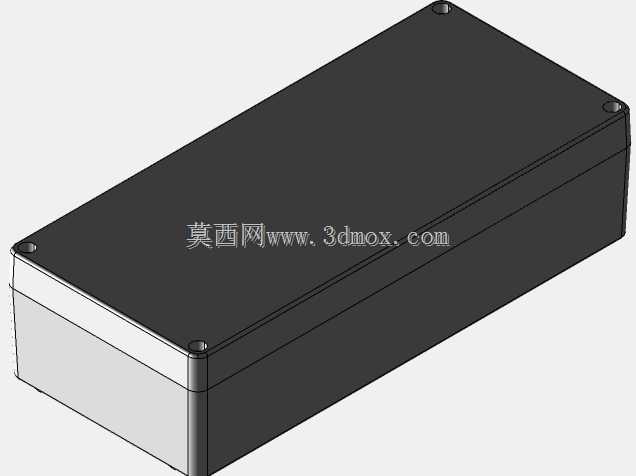

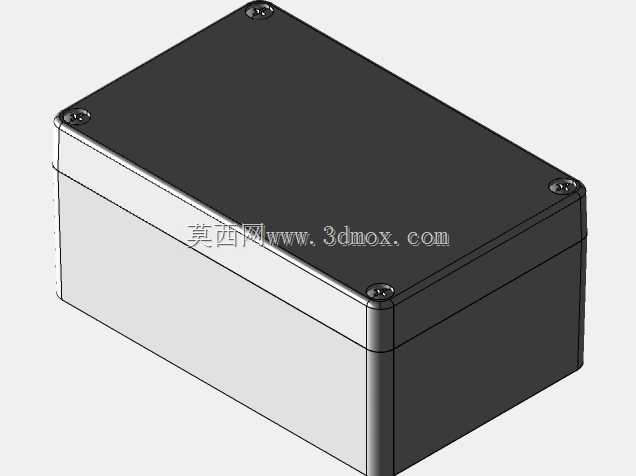

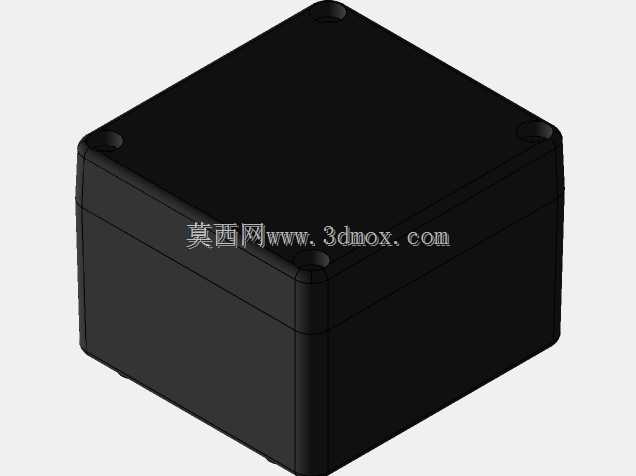

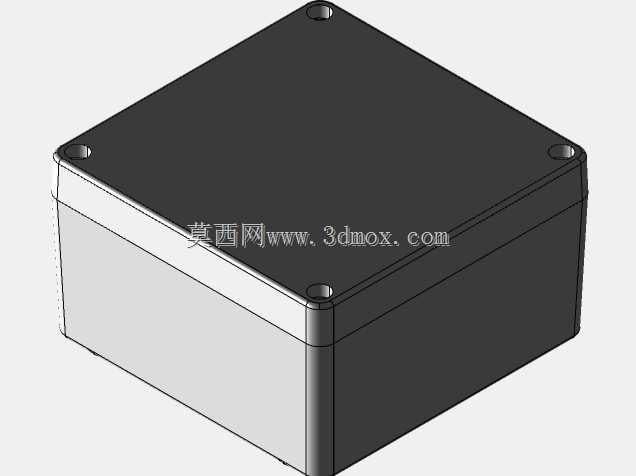

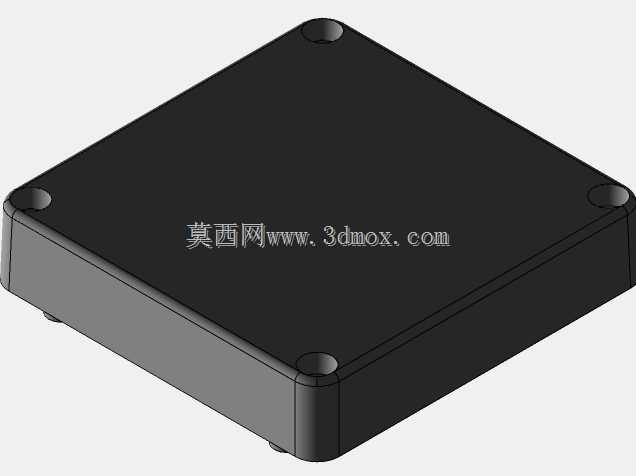

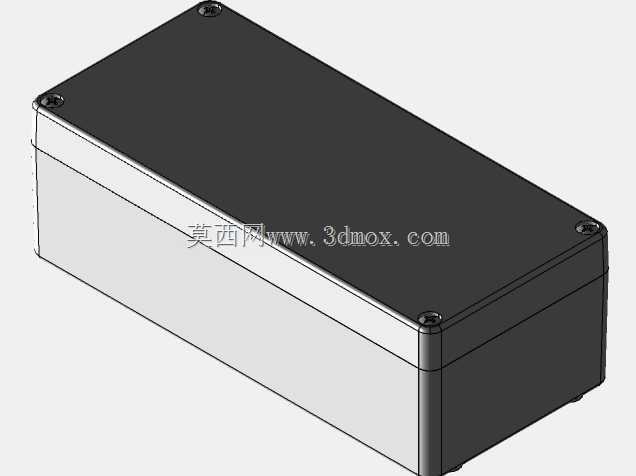

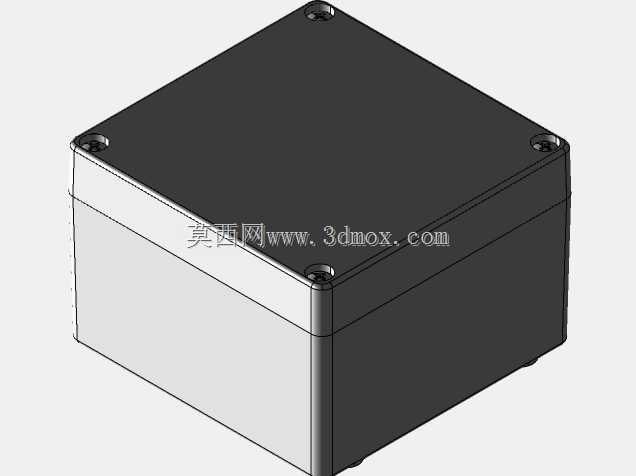

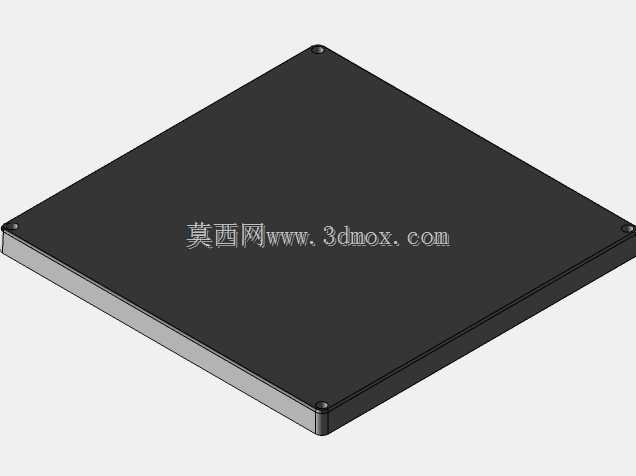

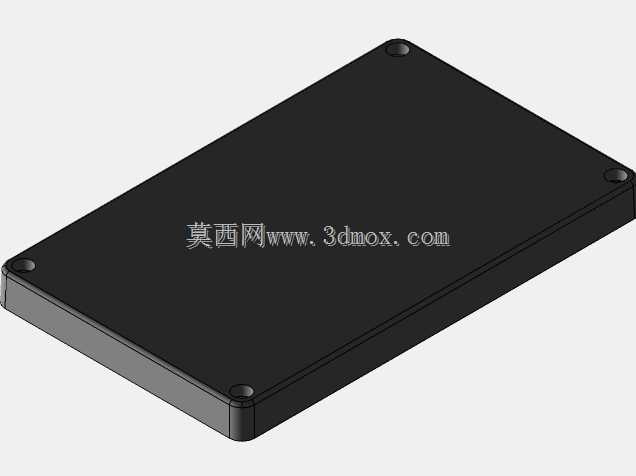

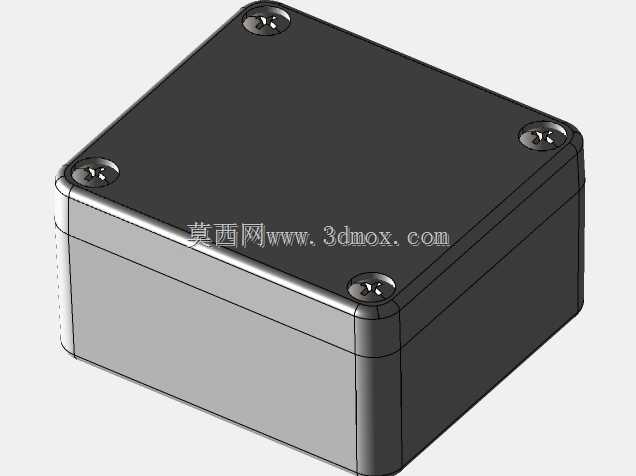

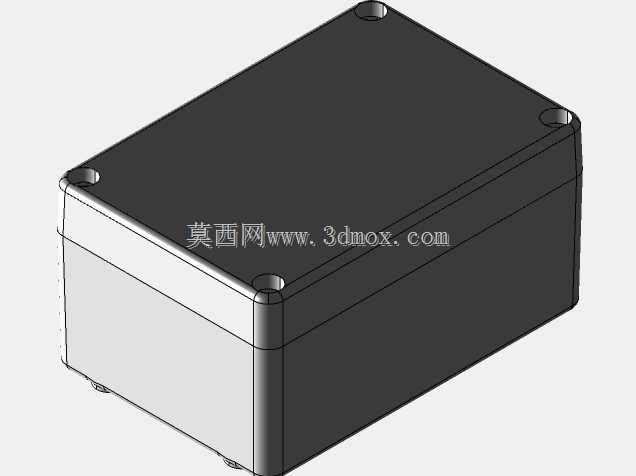

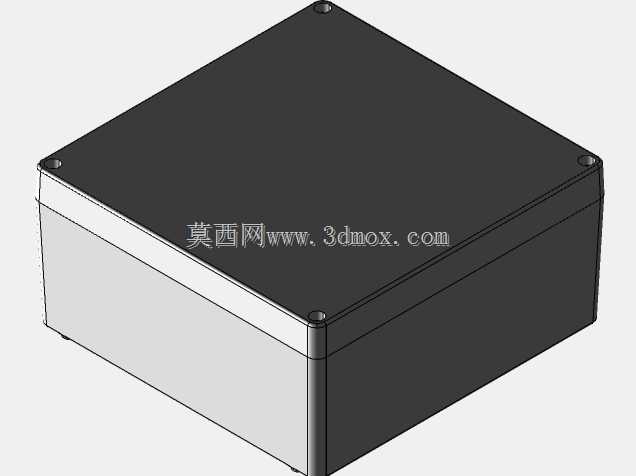

　　这款方形密封防护壳体，是户外电气布线、工业传感节点部署场景里的常用防护部件，日常在户外光伏阵列接线、厂区露天设备信号转接、潮湿工况下的电气模块封装场景中都能见到它的应用，核心作用是为内部的接线端子、小型电路板、信号转换模块提供可靠的物理防护，隔绝外界水汽、粉尘、轻度外力冲击对内部电气元件的侵扰。从结构设计逻辑来看，整体采用上下扣合的分体式结构，上盖与底座的配合面预留了密封胶条的安装槽位，装配时通过四角的固定螺丝施加均匀压合力，让胶条产生适度形变填充配合间隙，以此达到IP65级以上的防护能力，应对户外淋雨、车间扬尘、轻度喷淋等工况完全足够。壳体的边角做了圆弧过渡处理，没有尖锐的直角棱边，一方面是注塑成型时能减少应力集中，

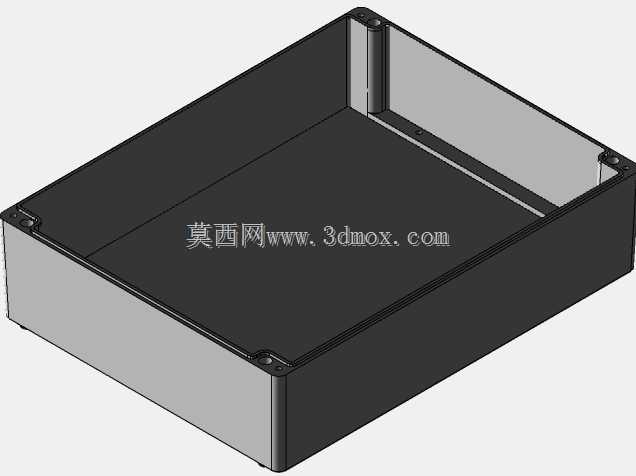

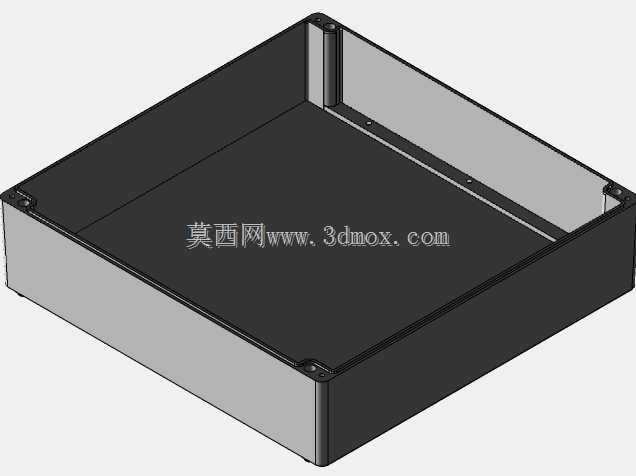

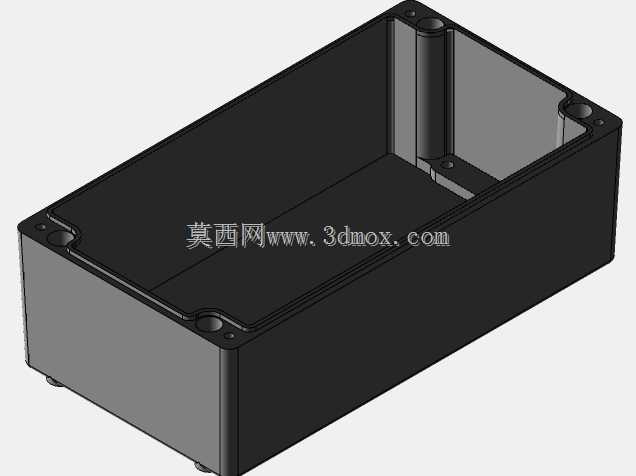

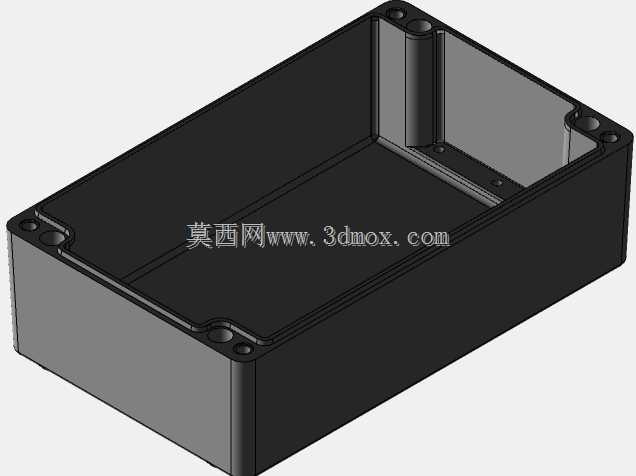

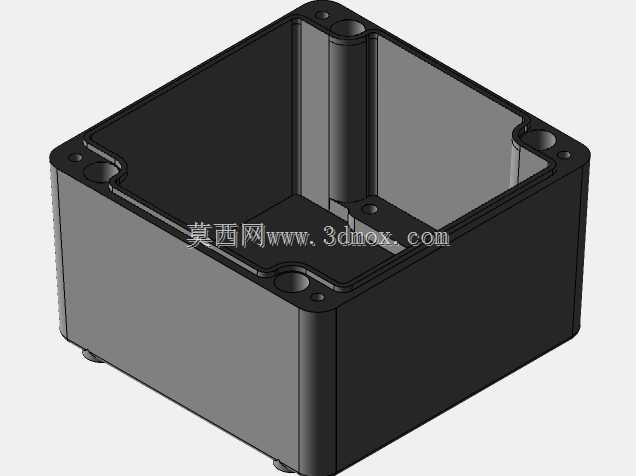

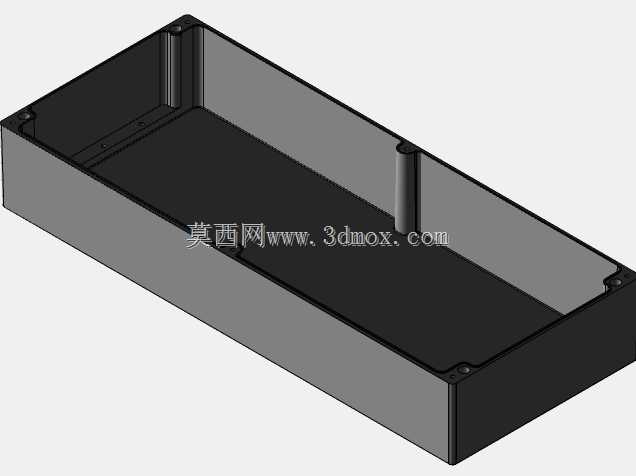

　　避免壳体在温差变化、外力挤压时出现边角开裂的问题，另一方面在安装布线作业时也能减少对操作人员手部、线缆外皮的剐蹭损伤。底座的底部预留了向内凹陷的安装脚位，四个安装孔的位置做了局部加厚处理，螺丝锁附时不会出现壳体变形的问题，安装孔的中心距经过标准化设计，适配市面上多数通用电气安装板的孔位规格，不需要额外打孔改孔就能直接固定在墙面、设备机架、安装支架上。壳体的内部空间做了规整的方形腔体设计，没有多余的加强筋凸起占用内部容积，能最大化利用内部空间放置电气元件，腔体内壁预留了通用的安装柱位，可以直接固定标准尺寸的PCB板、接线端子排，不需要额外做结构改制。上下壳体的配合处做了错位止口设计，即使密封胶条出现老化形变，

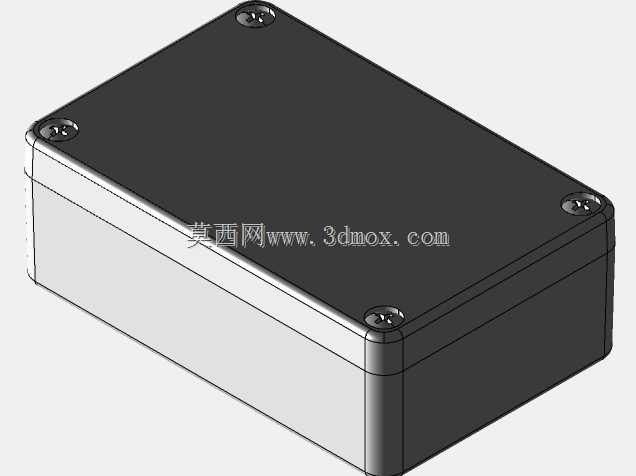

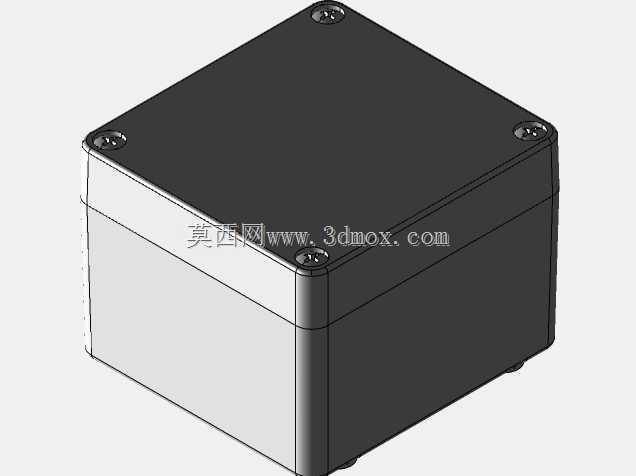

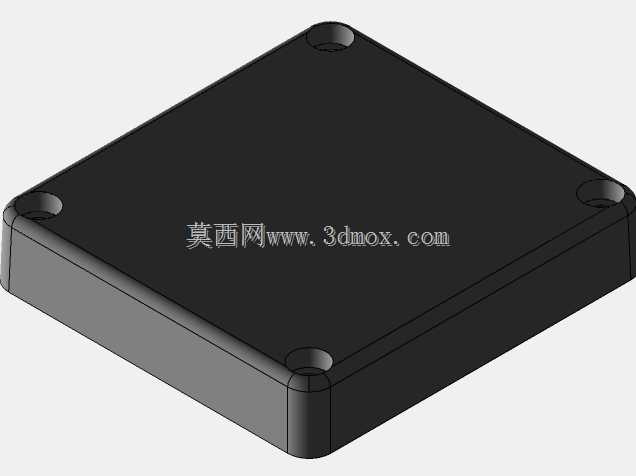

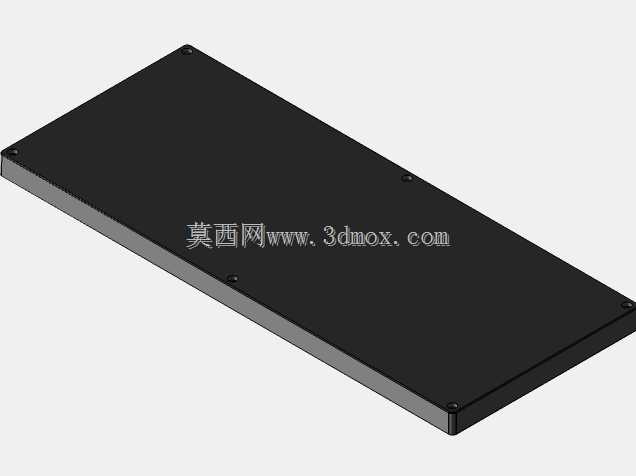

　　止口结构也能形成第一道挡水挡尘屏障，避免异物直接侵入腔体内部，同时止口结构也能在装配时起到定位作用，上下盖扣合时不会出现错位偏移，降低装配对位的难度。壳体的壁厚设计采用均匀等厚方案，整体壁厚控制在2.5mm左右，既保证了壳体的结构强度，在承受10kg以内的静态压力时不会出现明显形变，又能控制材料用量，降低生产制造成本，同时均匀的壁厚也能避免注塑成型时出现缩痕、翘曲等成型缺陷，保证壳体外形的规整度。四角的固定螺丝孔做了沉台设计，螺丝锁附后头部不会突出壳体上表面，既避免了螺丝头受到外力磕碰导致松动，也让壳体整体外观更整洁，堆码存放时不会因为螺丝凸起划伤其他壳体表面。在实际选型应用时，这类壳体可以根据使用场景的不同，

　　在侧面预留的敲落孔位置开孔安装防水电缆接头，方便进出线缆的固定与密封，不需要额外对壳体侧面做铣削加工，敲落孔的位置经过对称设计，用户可以根据实际布线方向选择对应位置开孔，适配不同方向的走线需求。不同于市面上部分薄壳款防护盒，这款壳体的上盖表面做了微磨砂处理，长期户外使用时不容易积留水渍与灰尘，清洁维护更方便，同时磨砂表面也能减少阳光直射产生的反光，避免在厂区作业时对操作人员产生视线干扰。底座的下边缘做了微小的外翻边设计，当壳体固定在不平整的安装面上时，外翻边能分散壳体对安装面的压力，同时也能避免安装面的积水顺着安装缝隙渗入壳体底部的安装孔位，进一步提升整体防护可靠性。
