胀紧联结套锁紧连接组件结构设计

　　在重载传动系统的轴毂连接场景中，普通键连接存在应力集中、对轴与毂的加工精度要求高、拆装不便且无法承受较大冲击载荷的痛点，这类胀紧式联结组件正是为解决这类传动连接痛点开发的结构件，目前广泛应用在矿山输送设备、冶金轧机、风电传动链、重型机床主轴等需要大扭矩传递的设备部位，相比传统平键、花键连接，它依靠接触面的正压力产生摩擦力来传递扭矩、轴向力甚至复合载荷，不会对轴和轮毂造成键槽削弱，也不存在装配时的间隙问题，对中性表现优异，尤其适合需要频繁拆装调整传动位置的设备工位。

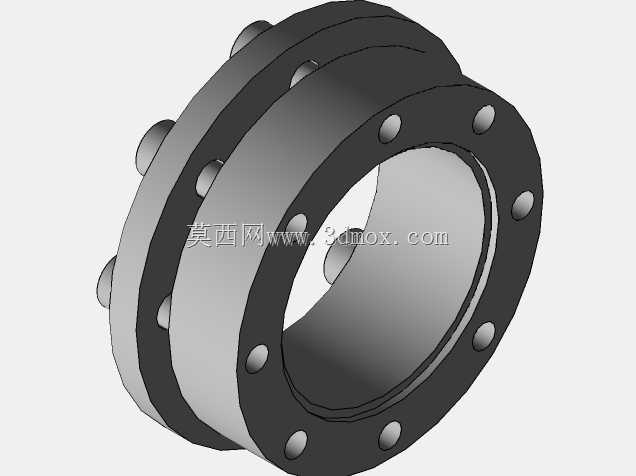

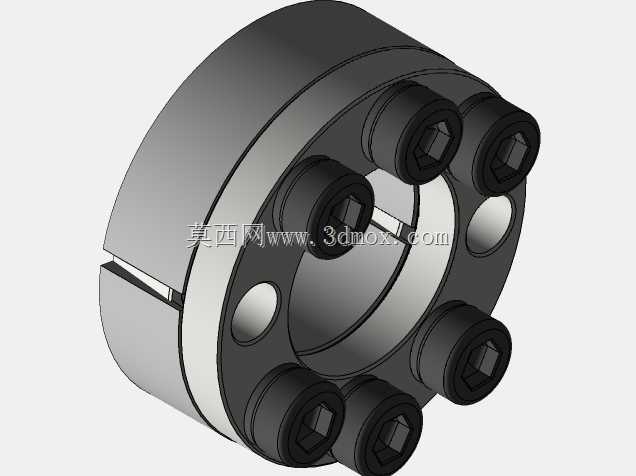

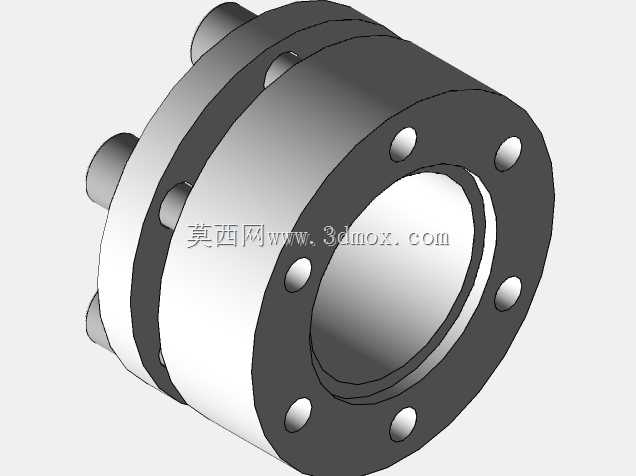

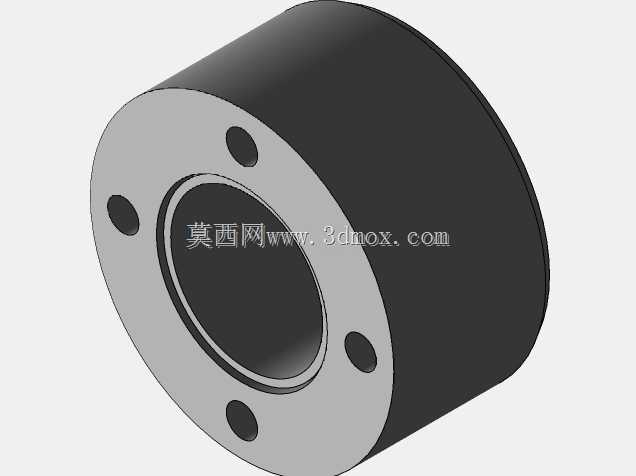

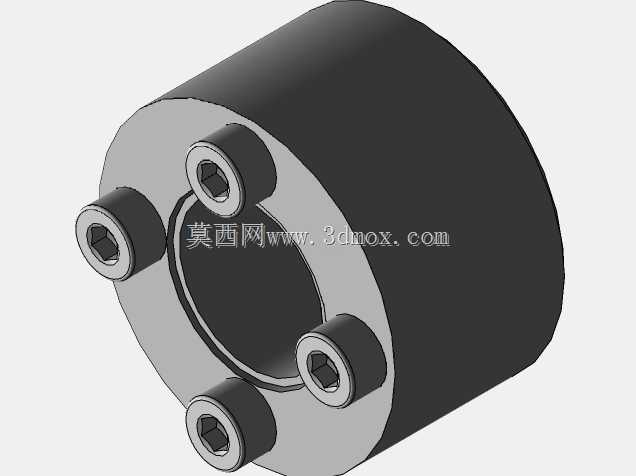

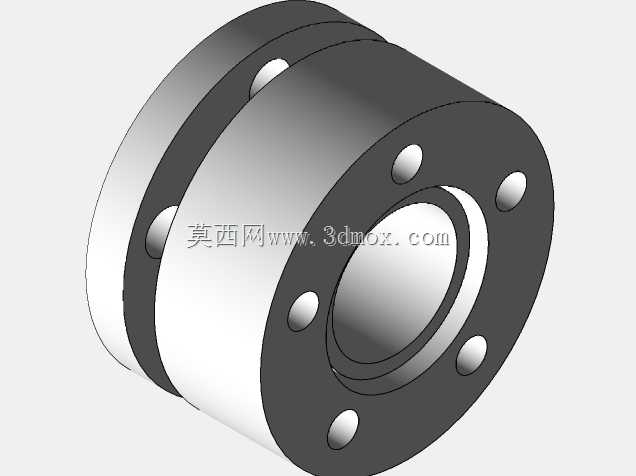

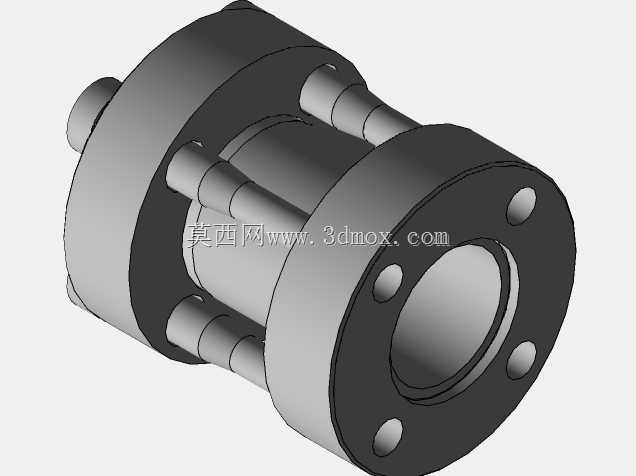

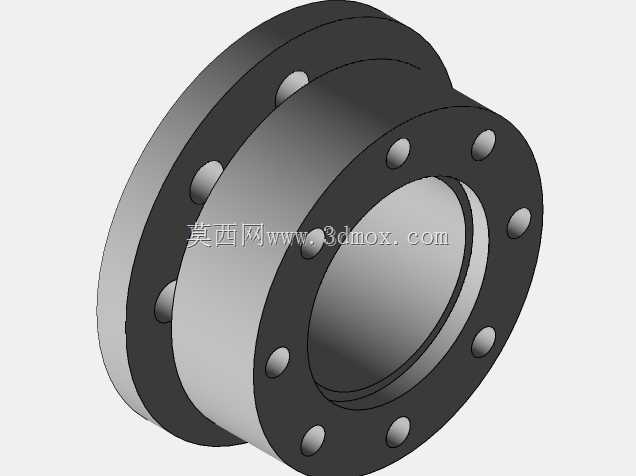

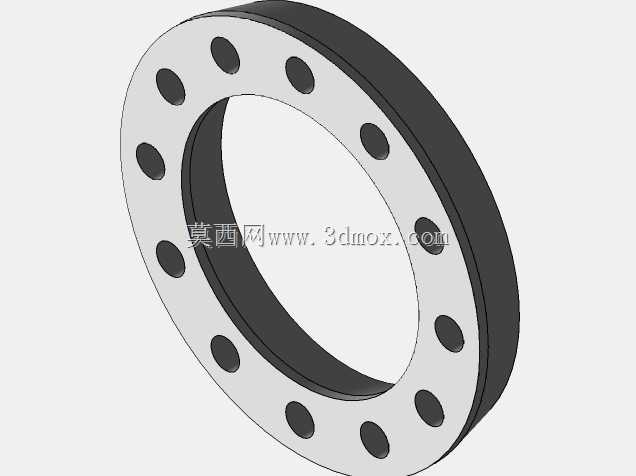

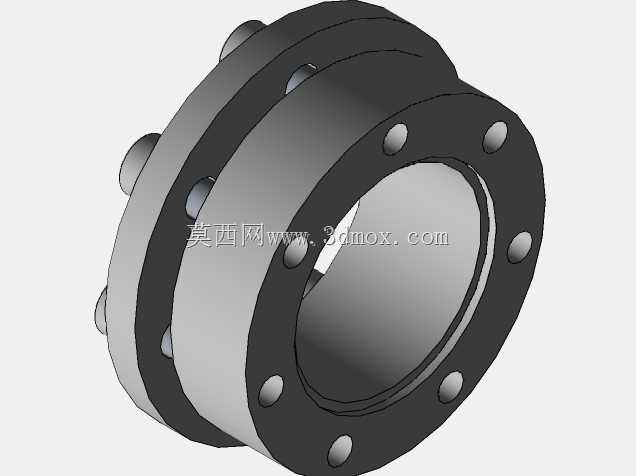

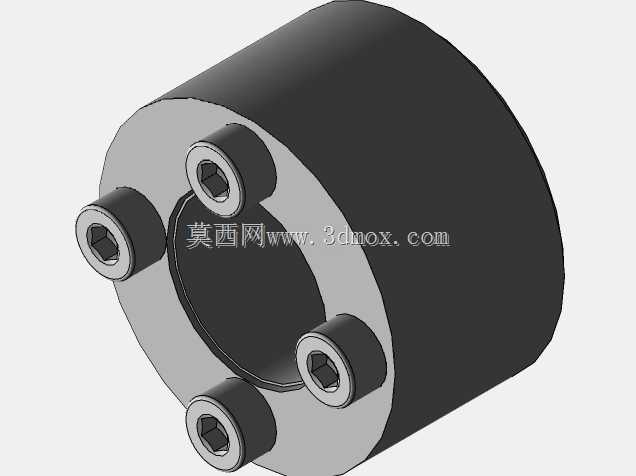

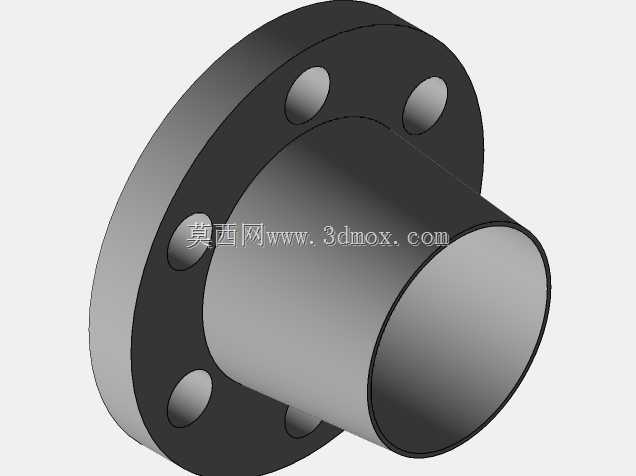

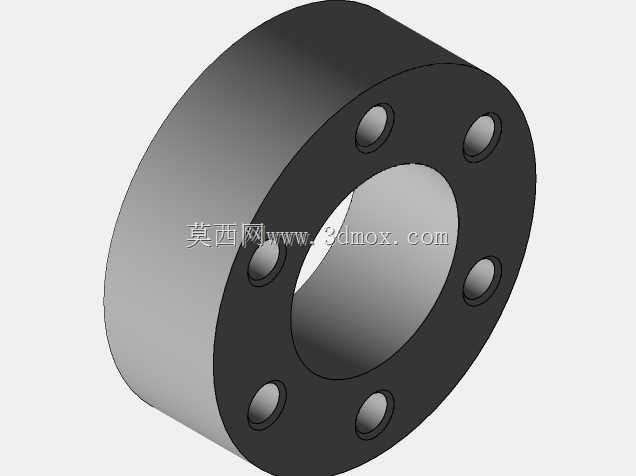

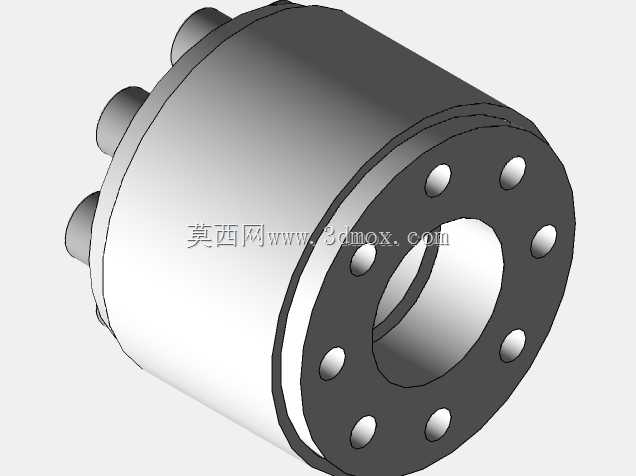

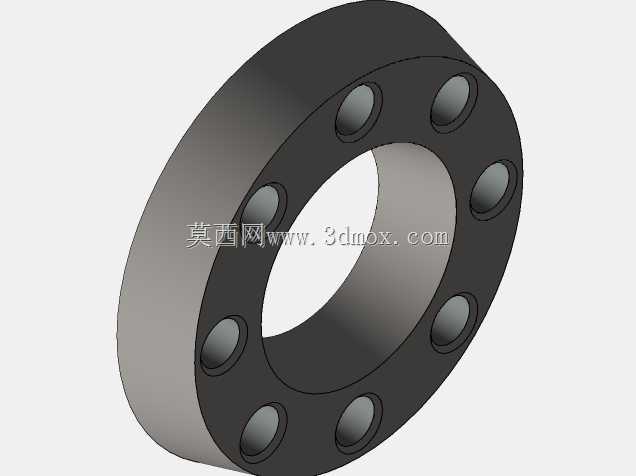

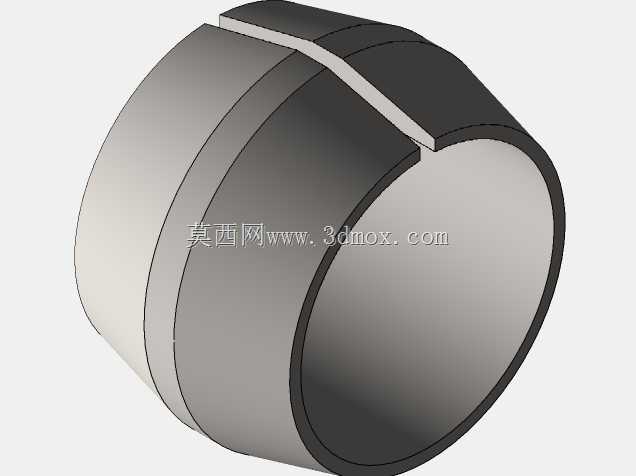

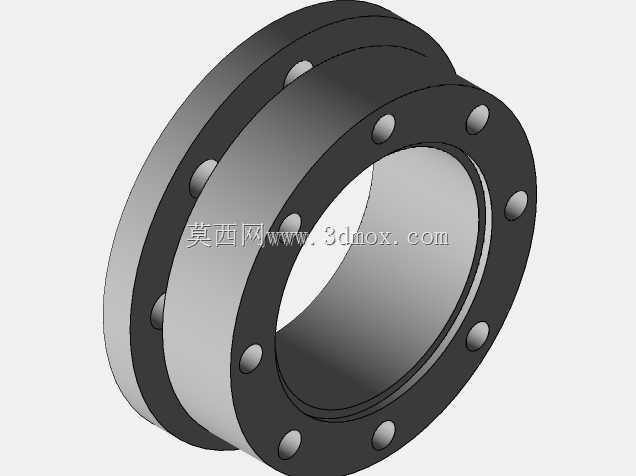

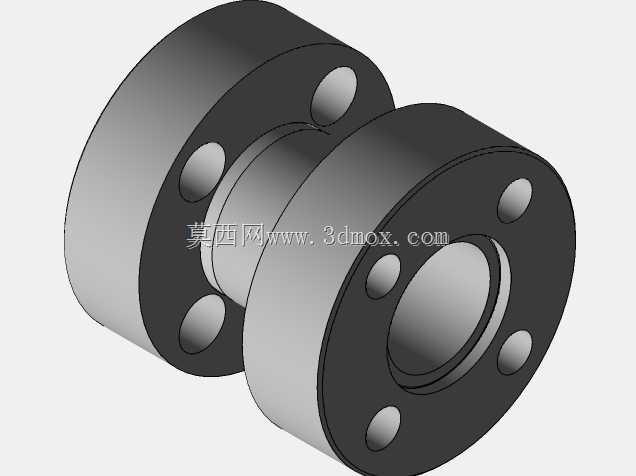

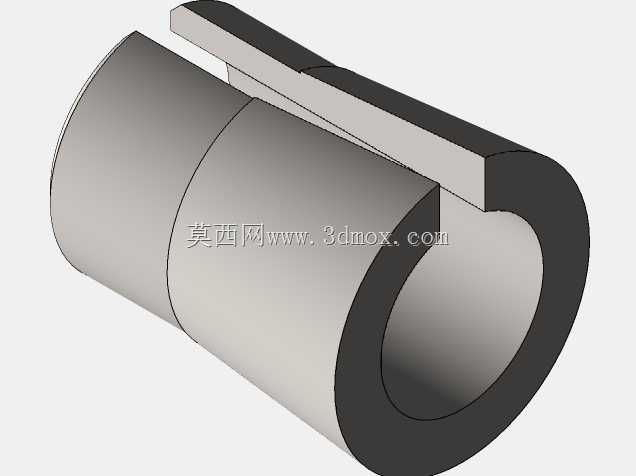

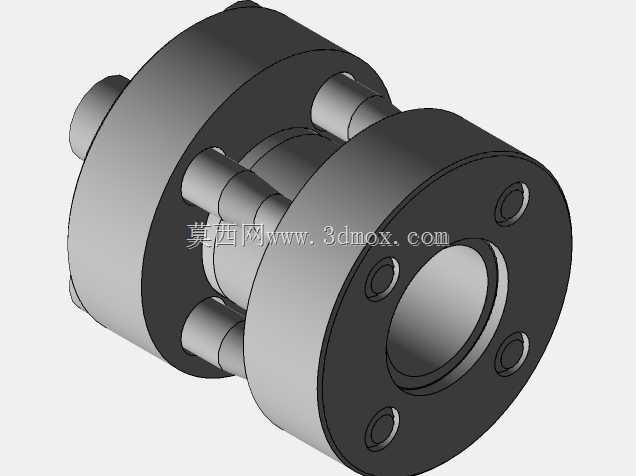

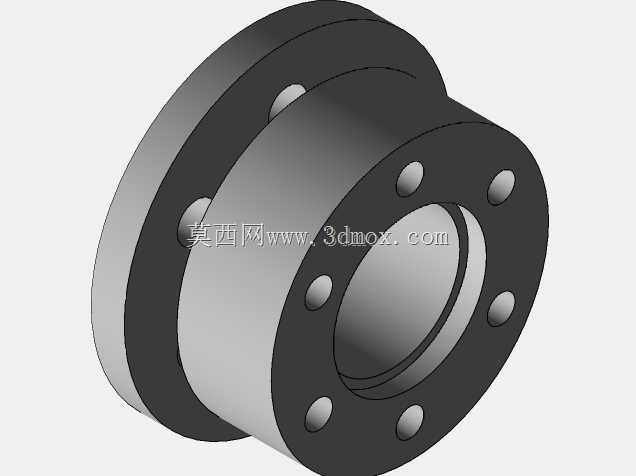

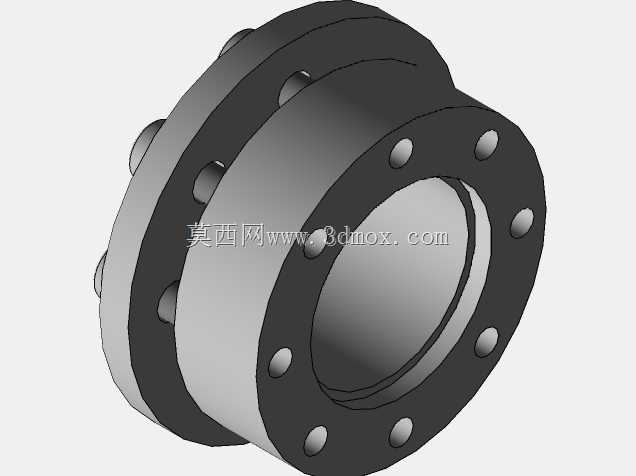

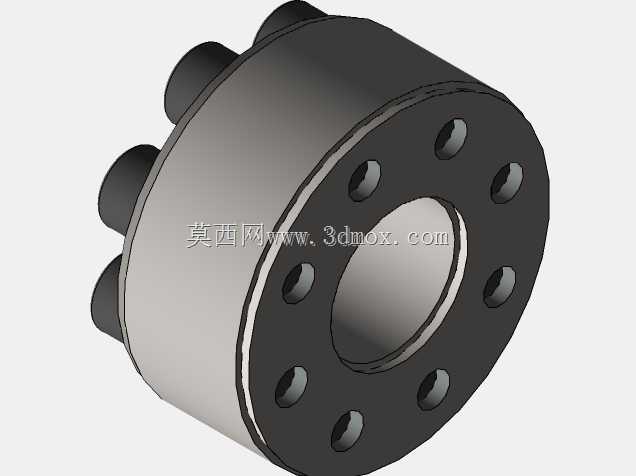

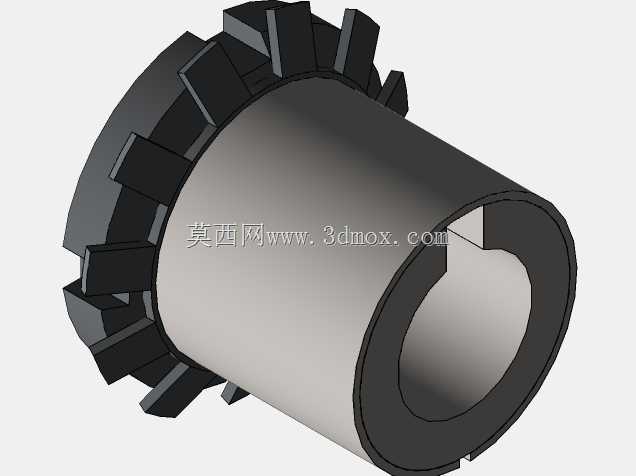

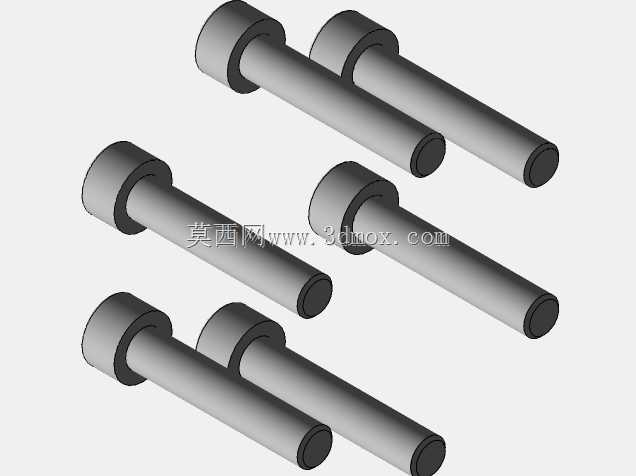

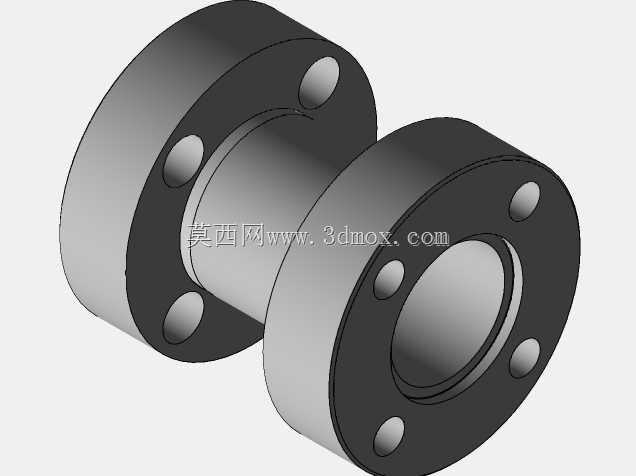

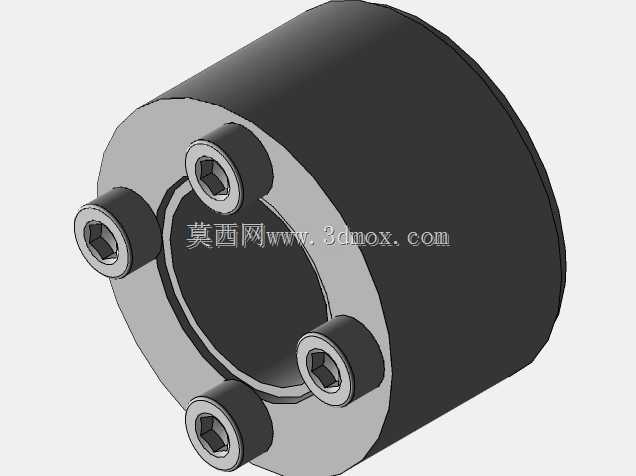

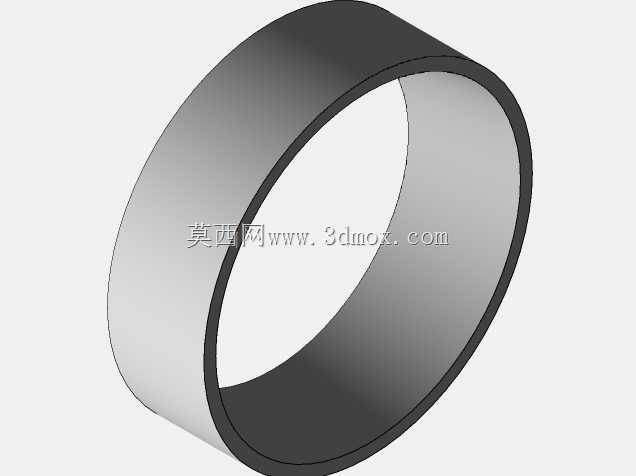

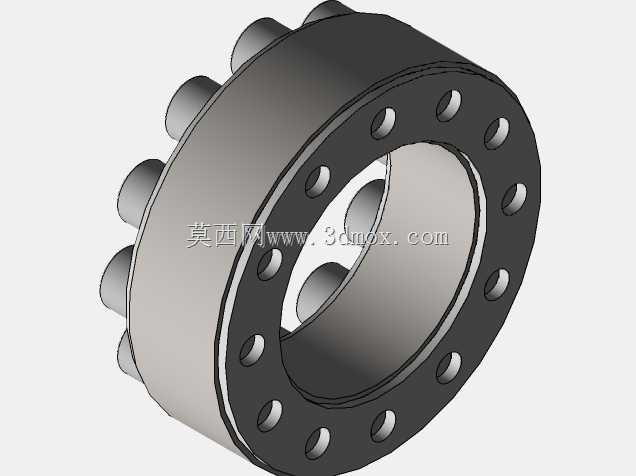

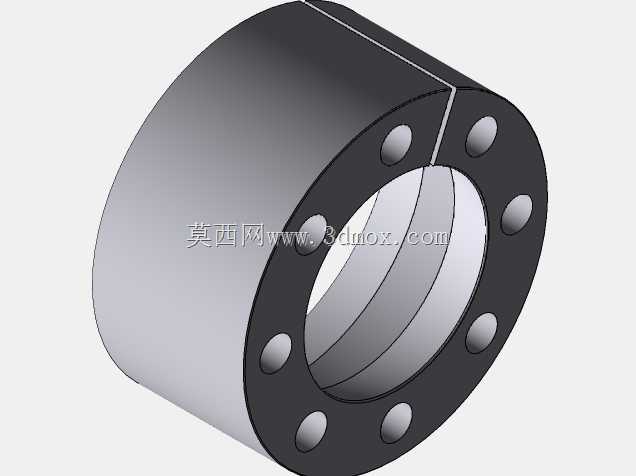

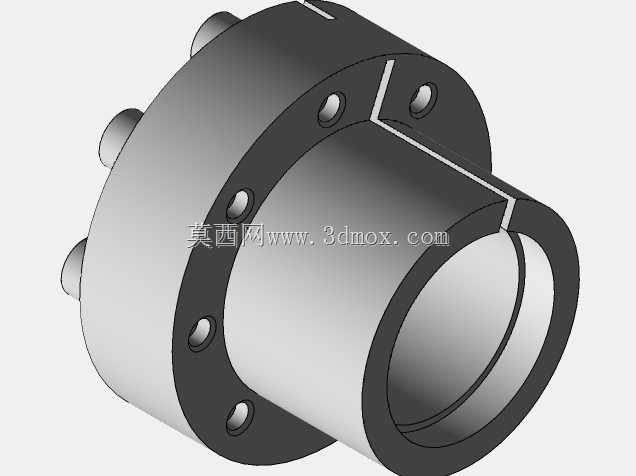

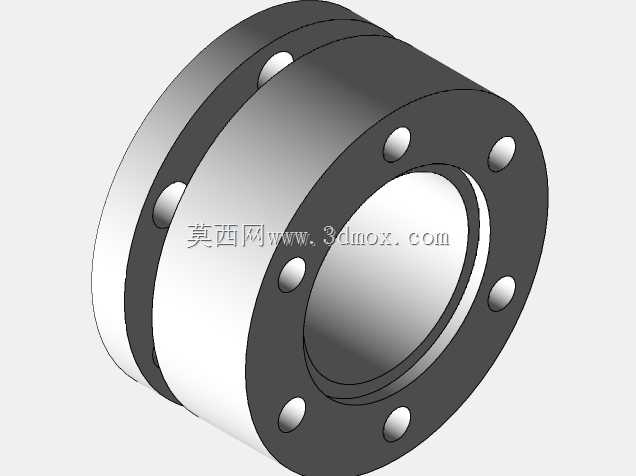

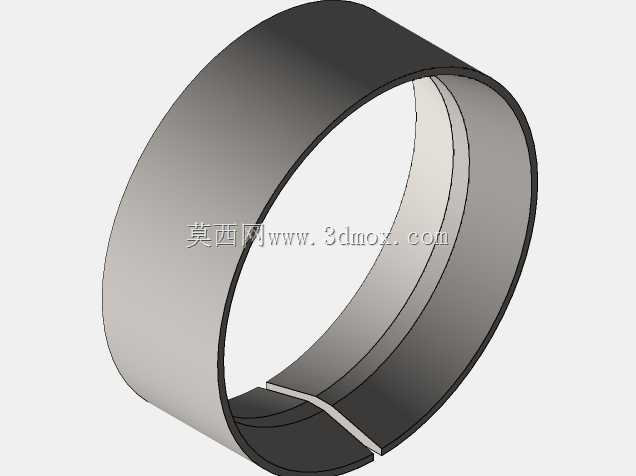

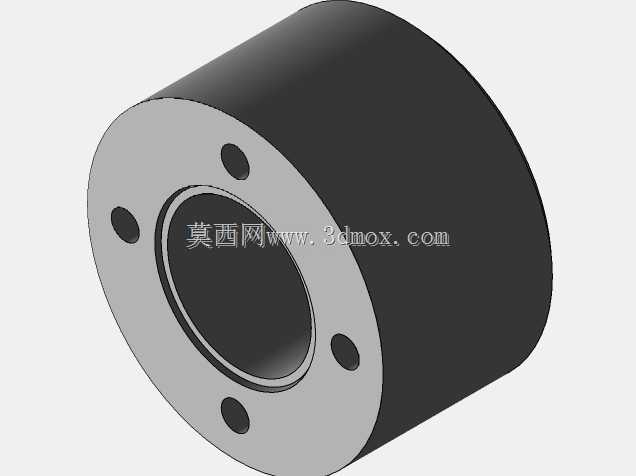

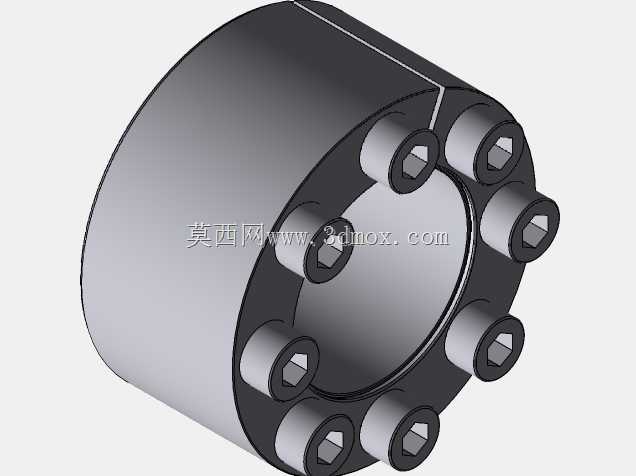

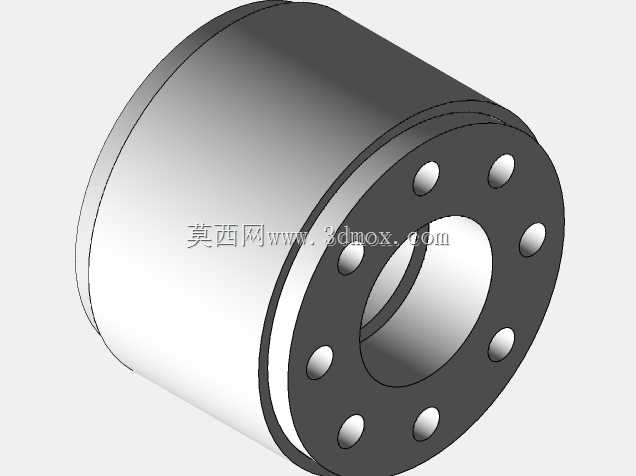

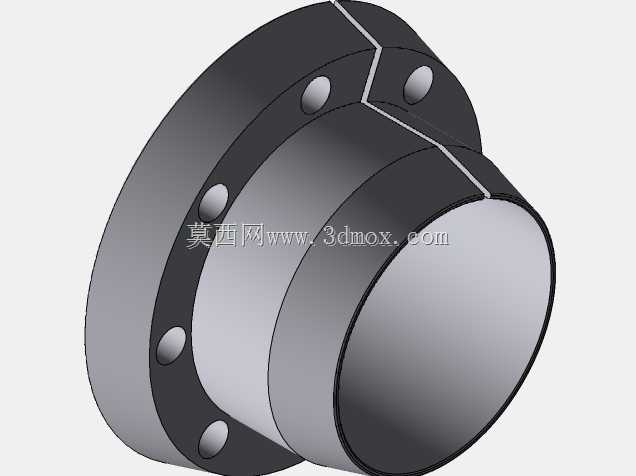

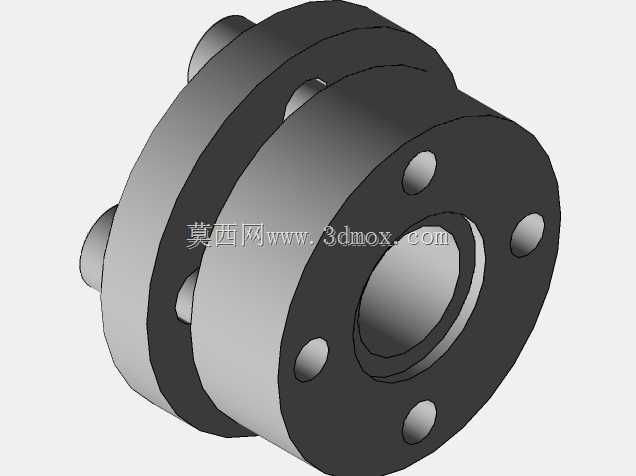

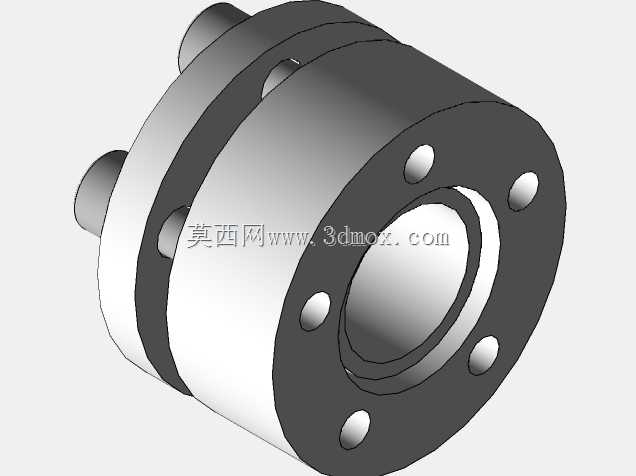

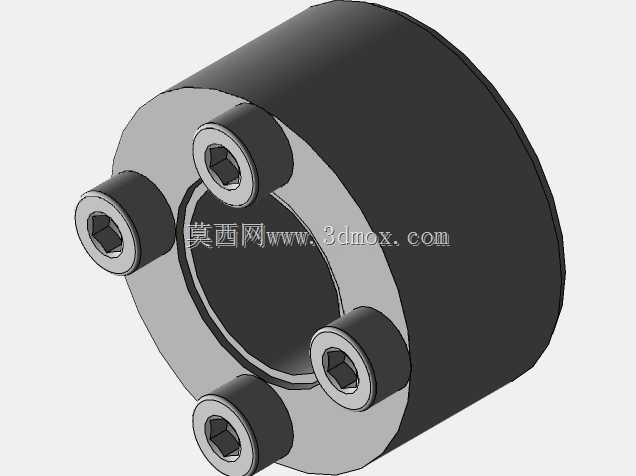

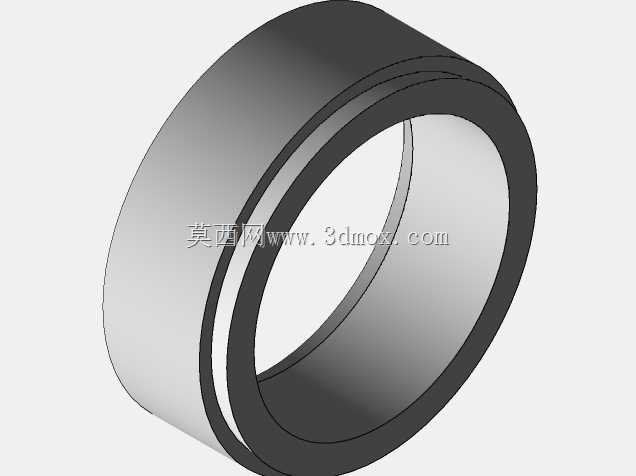

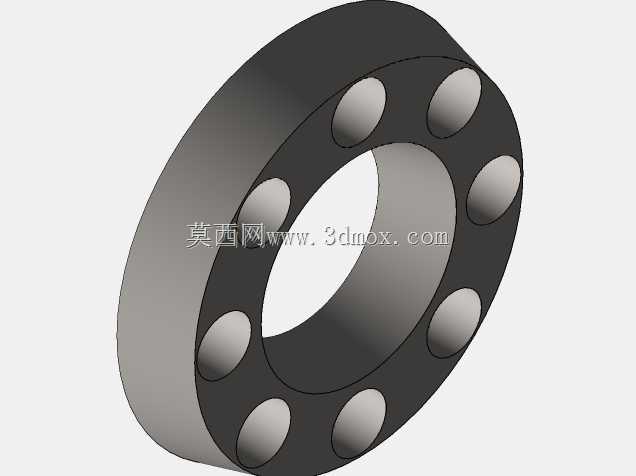

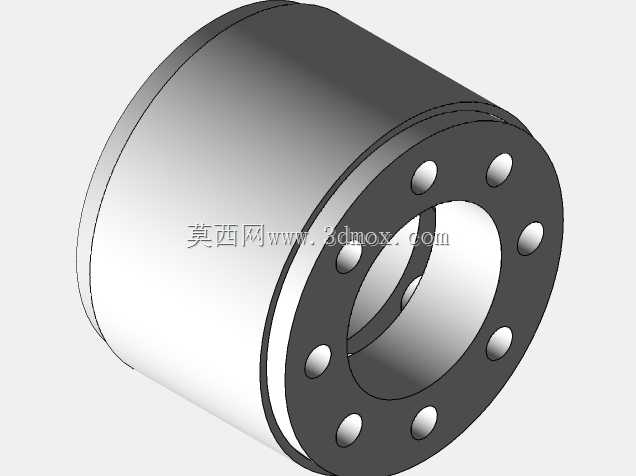

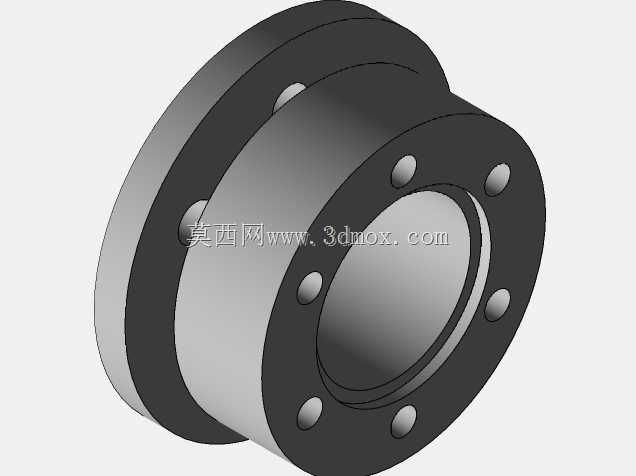

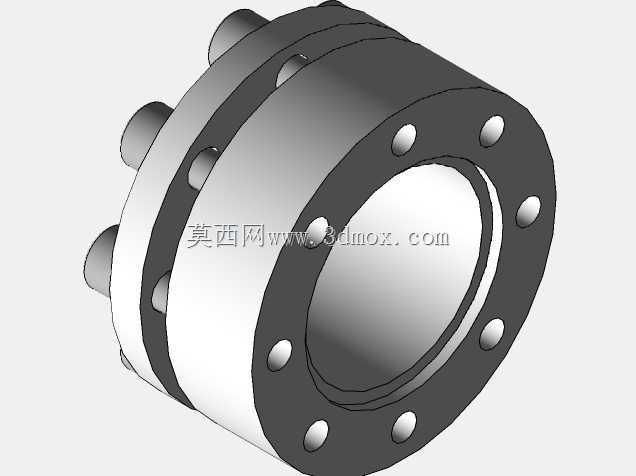

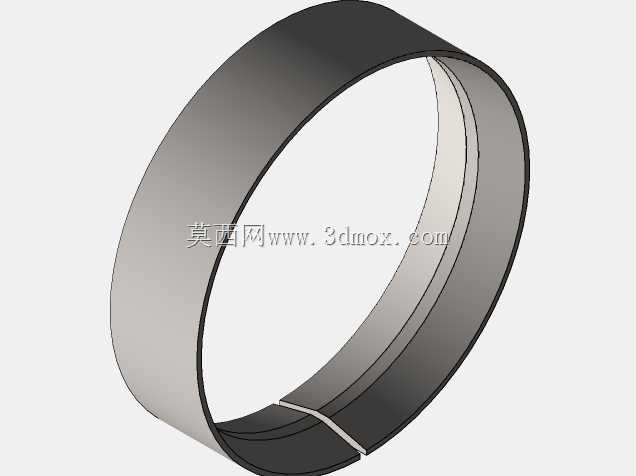

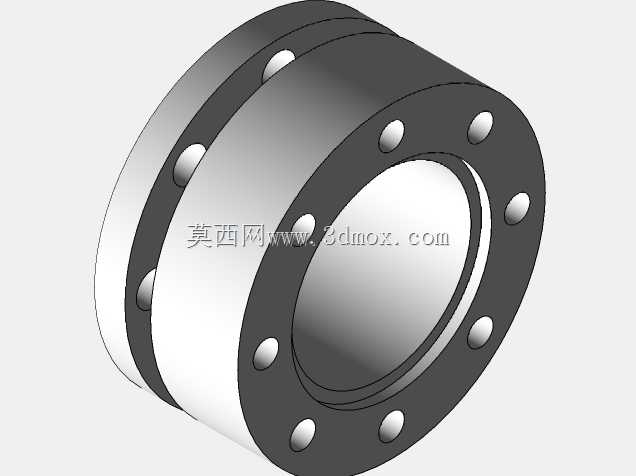

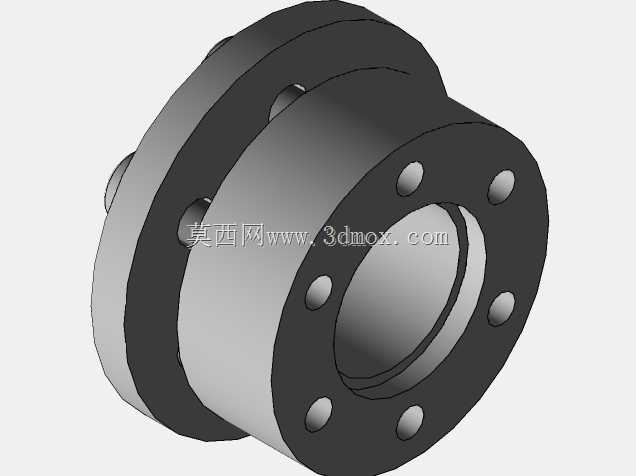

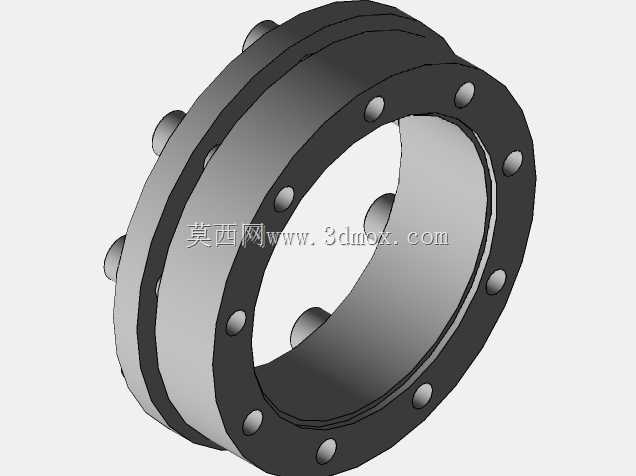

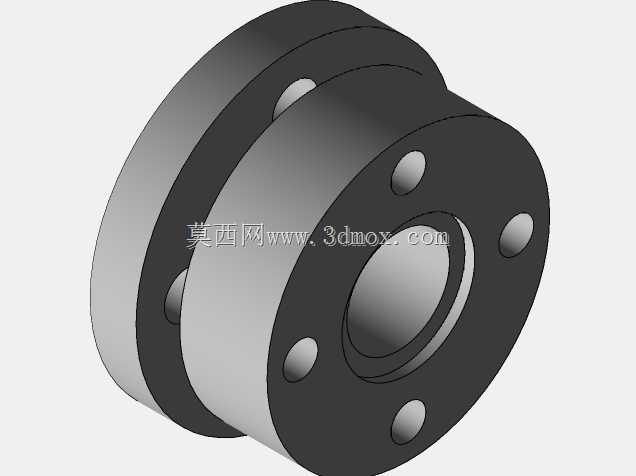

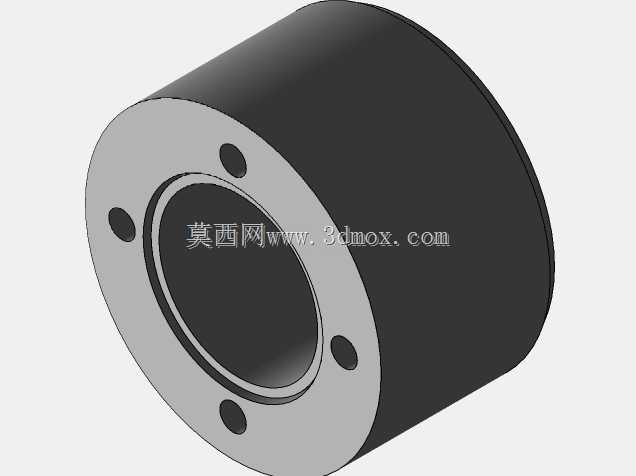

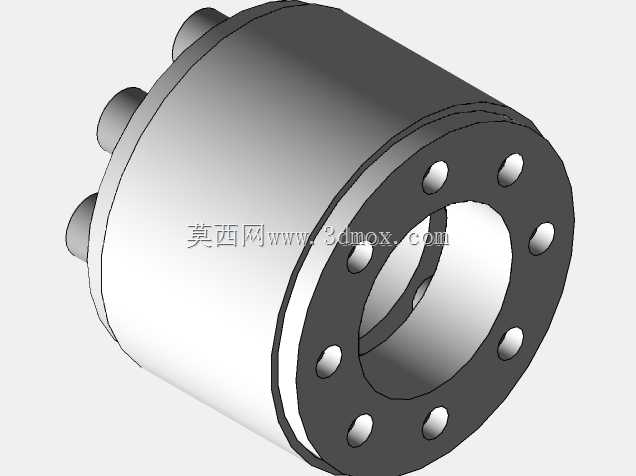

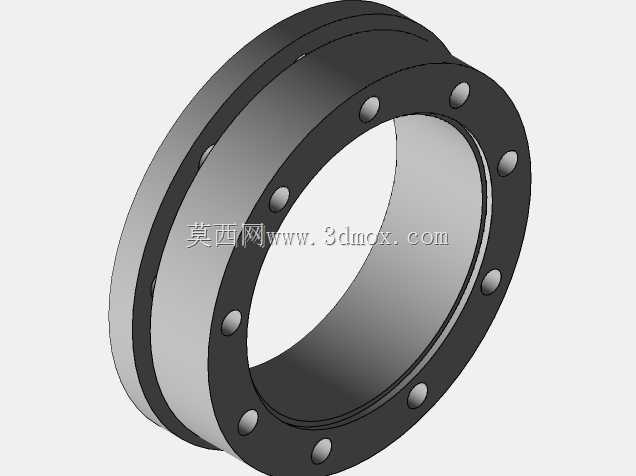

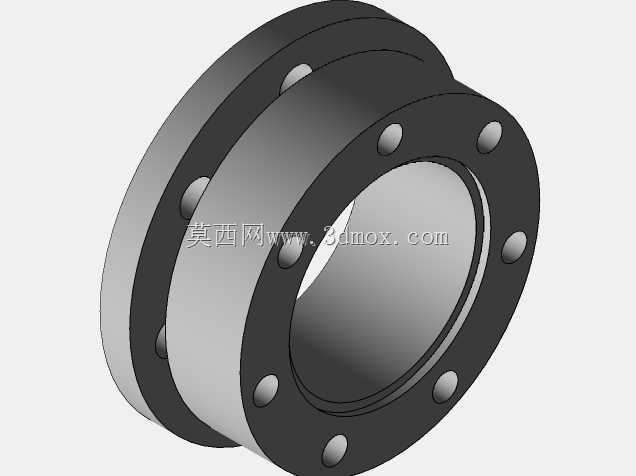

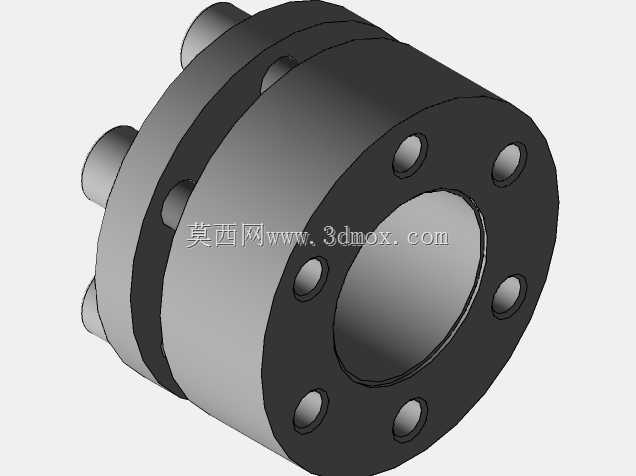

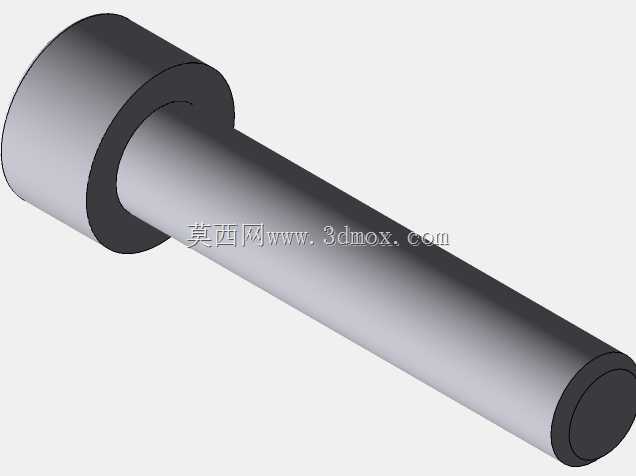

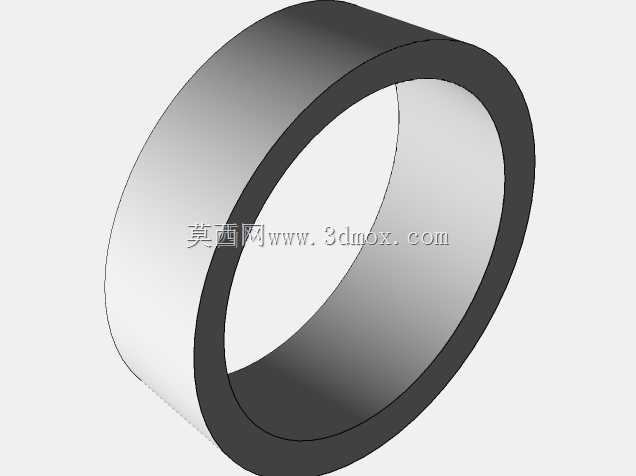

　　从结构设计逻辑来看，这个组件采用的是双锥面胀紧原理，内环为开口式薄壁结构，外环同样带有对应锥面，周向均匀布置的内六角锁紧螺栓是施力部件，当按对角顺序逐步拧紧螺栓时，外环会在螺栓拉力作用下沿轴向移动，通过内外环配合的锥面结构，将轴向的锁紧力转化为内环与轴、外环与轮毂孔之间的径向抱紧力，整个圆周方向的抱紧力均匀分布，不会出现局部应力集中的问题。设计时特意将螺栓布置在靠近外环端面的位置，既保证了锥面受力的有效行程，也预留了足够的扳手操作空间，装配时不需要额外加热或者专用压装工具，只要按照规定的扭矩对角拧紧螺栓即可完成安装，拆卸时只要将螺栓拧入外环对应的拆卸螺纹孔，就能平稳顶开锥面实现无损伤拆卸，不会拉伤轴或者轮毂的配合表面。

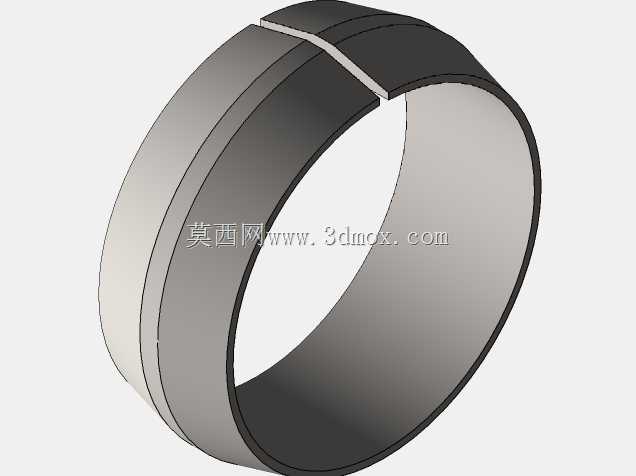

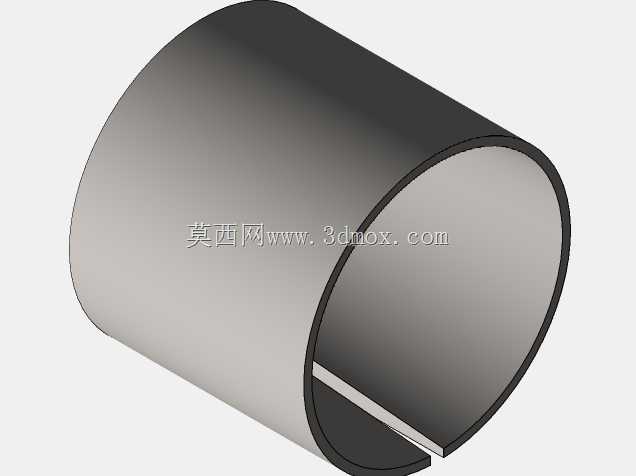

　　从安装边界来看，这类胀紧套的轴向尺寸紧凑，安装时不需要在轴或者轮毂上加工额外的定位台阶，只要轴和轮毂的配合面达到对应的粗糙度要求，就能直接套装到对应位置，对轴的公差要求一般取h8即可，轮毂孔的公差取H8就能满足使用要求，相比过盈配合连接大幅降低了零部件的加工难度和成本。周向布置的螺栓数量是根据额定传递扭矩计算确定的，每个螺栓的预紧力经过校核，既能保证足够的径向抱紧力，又不会因为预紧力过大造成锥面塑性变形，开口内环的缝隙宽度经过反复验证，既保证了胀紧时内环有足够的收缩变形量抱紧轴，又不会在最大胀紧行程时出现缝隙闭合顶死的问题，避免长期使用后出现无法拆卸的情况。

　　在实际设备应用中，这类胀紧套还能承受一定的偏心和角度偏差补偿，当传动系统存在少量安装对中误差时，锥面的微量变形可以抵消部分偏差，降低传动过程中的振动和噪音，同时它的过载保护特性也很突出，当设备传递的扭矩超过设计阈值时，胀紧面会出现微量打滑，能够保护后端的传动部件比如齿轮、电机轴不会因为过载断裂，降低设备故障后的维修成本。设计时还考虑了不同工况的适配性，整个组件的外露端面没有突出的尖锐结构，螺栓完全沉在外环的沉孔内，高速旋转时不会产生额外的风阻，也不会勾挂设备周边的管线或者防护结构，适合在有旋转防护要求的设备上使用。

　　从建模细节来看，整个结构的配合面都做了对应的倒角处理，内环和外环的锥面角度经过优化，既保证了足够的径向力放大系数，又能实现自锁，避免设备运行过程中因为振动出现螺栓松动导致抱紧力下降的问题，每个螺栓孔的位置度公差严格控制，保证装配时螺栓可以顺畅穿入，不会出现别卡的情况，内环的开口位置做了圆弧过渡，避免胀紧变形时开口处出现应力集中导致开裂，整个零件的壁厚经过强度校核，在最大抱紧力下不会出现塑性变形，同时尽可能控制整体重量，降低旋转部件的转动惯量，提升传动系统的响应速度。
