带安装孔环形法兰连接密封垫片

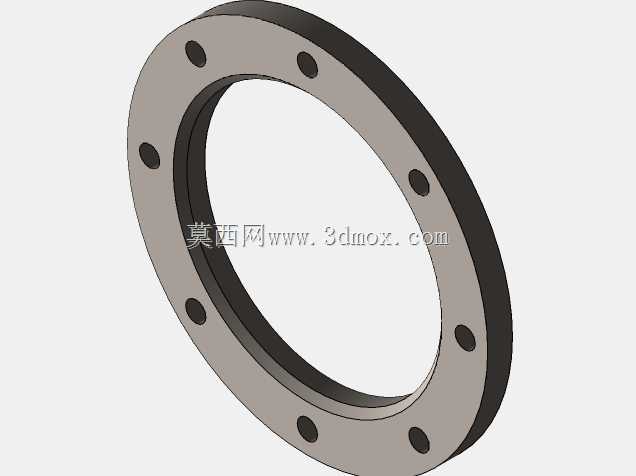

　　在流体输送管路、压力容器端盖、旋转机构静密封结合面的设计场景中，这类带周向均布安装孔的环形垫片是解决结合面间隙泄漏、补偿加工形位公差的核心配套零件，日常选型时经常会遇到不同压力等级、不同介质工况下的适配问题，很多刚接触管路设计的工程师容易忽略垫片的安装边界与配合公差，导致装配后出现渗漏、螺栓预紧力不均的问题。从结构设计逻辑来看，这个环形垫片的内外径尺寸完全匹配对应规格法兰的密封面宽度，周向均匀分布的8个通孔位置严格对齐法兰螺栓孔的分布圆直径，设计时特意将通孔直径比配套螺栓大1-1.5mm，既可以抵消法兰焊接、端面加工带来的孔位偏移误差，也能避免装配时螺栓杆刮擦垫片基体造成密封面破损。垫片的厚度选取结合了工况压力与密封面粗糙度，

　　常规中低压工况下3-5mm的厚度可以充分填充法兰密封面的微观凹凸，同时不会因为过厚导致预紧后垫片过度蠕变，造成长期运行后螺栓预紧力衰减。从实际使用场景来说，这类垫片既可以用在给排水管路的法兰对接处，也能适配液压泵站的阀块安装面、减速机输出端的端盖结合面，甚至在一些低速重载的旋转设备端面静密封位置也能使用，不同工况下只需要更换垫片的基体材质，比如输水场景用丁腈橡胶复合材质，高温蒸汽场景用金属缠绕结构，腐蚀介质场景用聚四氟乙烯填充材质，整体的安装尺寸边界是通用的，不需要重新设计法兰的孔位与密封面尺寸。建模过程中需要重点关注几个公差配合的细节：首先是垫片的内外径同轴度，必须控制在0.1mm以内，否则装配后会出现一侧密封面过宽、

　　一侧压不实的问题，容易在压力波动时出现泄漏；其次是周向安装孔的位置度，所有孔的中心必须落在同一个分布圆上，角度偏差不能超过0.5度，不然会出现个别螺栓无法顺利穿入的情况，现场装配时往往会强行撬拨垫片对位，很容易造成垫片基体损伤；最后是垫片两个端面的平面度，整体平面度公差要控制在0.05mm以内，不能有翘曲、局部凸起的缺陷，否则预紧后局部压应力不足，会形成渗漏通道。很多工程师在选型时容易走入一个误区，觉得垫片越厚密封效果越好，实际上过厚的垫片在螺栓预紧时会产生更大的侧向蠕变，尤其是在温度周期性变化的工况下，厚垫片的应力松弛速度更快，运行一段时间后就会出现密封面压应力不足的问题，反而薄一点的、硬度适配的垫片，长期密封稳定性更好。

　　另外在安装边界的核算上，要注意垫片的外径不能超出法兰螺栓孔的内接圆，内径不能小于管路的通径，否则会挤占介质流通的截面，造成局部流阻增大，甚至在高速流体的冲刷下出现垫片内圈破损的问题。这个模型的结构完全遵循了常规法兰连接的尺寸规范，周向孔的数量、分布圆直径、内外径尺寸都和标准法兰的密封面尺寸匹配，设计时没有做多余的结构，整体结构简洁，加工工艺性好，不管是冲压成型、模压成型还是切割加工都能快速生产，不需要复杂的工装夹具。在做装配仿真的时候，可以直接将这个垫片模型导入到法兰对接的装配体中，模拟不同预紧力下垫片的压缩变形量，核算每个螺栓位置的压应力是否均匀，有没有出现局部压应力超过垫片材质屈服强度的情况，避免实际装配时出现垫片压溃或者压不实的问题。对于做设备改造、管路设计的工程师来说，这类标准尺寸的环形垫片模型可以直接调用，不需要重新绘制孔位与轮廓，能大幅提升建模效率，也能避免自行绘制时出现孔位偏差、尺寸不符的低级错误。实际现场维护时，这类垫片也是常备的易损配件，每次拆解法兰连接面后都需要更换新的垫片，因此尺寸的通用性、互换性非常重要，这个模型的尺寸完全适配对应规格的标准法兰，替换时不需要额外修配，直接对齐孔位安装即可，能大幅缩短现场检修的时间。
