窄截面环形橡胶密封件结构设计

　　在液压泵站的阀块结合面、气动管路的接头端面、减速机箱体的中分面这类需要阻断流体介质泄漏的装配场景里，这类窄截面环形密封件是应用频次极高的基础密封元件，它的核心作用是填充两个刚性配合面之间的微观凹凸间隙，在介质压力作用下形成持续的接触应力，阻断油液、压缩空气、冷却水等工作介质的渗漏路径，同时阻挡外界粉尘、水汽进入设备腔体内部。从实际选型适配的角度看，这类密封件的截面直径通常在10mm左右，适配的安装沟槽为矩形结构，设计时需要严格控制沟槽的深度与宽度公差，沟槽深度一般比密封件的自由截面直径小15%-20%，这样装配后密封件会产生预设的径向压缩量，保证初始密封比压满足低压工况的密封要求，沟槽宽度则需要预留10%-15%的余量，

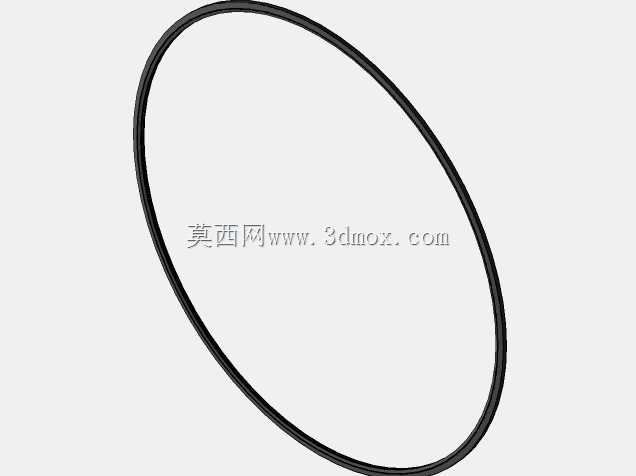

　　避免密封件在介质压力作用下发生挤隙现象，尤其是在压力超过10MPa的工况下，还需要在密封件的承压侧加装聚四氟乙烯挡圈，防止橡胶材料被挤入配合面的间隙中造成剪切损坏。这类密封件的截面为正圆形结构，整体为闭合环形，建模时需要先确定密封的公称内径，也就是配合轴径或者沟槽的底径，再根据截面直径扫描生成实体，建模过程中需要注意环形的曲率过渡，不能出现局部截面变形的问题，因为实际生产中密封件是通过模压硫化成型的，截面的圆度公差直接影响接触应力的均匀性，如果局部截面偏细，会导致该位置的接触比压不足，容易出现点状泄漏，要是局部截面偏粗，装配时会产生过大的压缩应力，加速橡胶材料的永久变形，缩短密封件的使用寿命。从实际应用的工况适配来看，

　　这类丁腈橡胶材质的环形密封件适用的工作温度范围在-30℃到120℃之间，能够兼容常规的矿物液压油、润滑脂、水基乳化液等介质，如果是应用在耐高温或者耐腐蚀的工况，需要更换氟橡胶或者硅橡胶材质，但密封的结构尺寸设计逻辑是一致的，都是通过控制压缩率来平衡密封性能与使用寿命。在装配环节，这类密封件不能过度拉伸，通常装配时的拉伸量控制在3%以内，因为橡胶材料在长期拉伸状态下会产生应力松弛，导致密封件的内径变大，压缩量不足，最终引发泄漏，同时装配时需要在密封件表面涂抹少量与工作介质相容的润滑脂，避免装配过程中被尖锐的棱边划伤，很多现场的密封失效案例都不是密封件本身的尺寸问题，而是装配时被零件的倒角毛刺刮伤，导致密封面出现缺口，

　　投入运行后很快就会出现渗漏。在设备的日常维护中，这类密封件属于易损件，每次拆解结合面后都需要更换新的密封件，因为旧的密封件已经产生了永久压缩变形，即使没有出现外观损坏，重新装配后也无法保证足够的接触比压，很多维修人员为了节省成本重复使用旧密封件，往往会导致设备运行后短时间内出现泄漏，反而增加了停机维修的成本。从建模的细节来看，这类密封件的三维模型不需要做太复杂的细节特征，只需要保证环形的整体圆度、截面的圆度以及尺寸公差符合设计要求即可，因为它属于标准类密封元件，实际生产中都是按照标准尺寸批量制造，设计时只需要根据安装沟槽的尺寸选用对应规格的密封件，不需要单独开模定制，除非是一些非标准的特殊安装位置，才需要单独设计密封件的截面尺寸与环形直径。在进行装配仿真时，需要模拟密封件的压缩变形过程，验证压缩率是否在合理区间，同时检查配合面的倒角是否足够，一般安装位置的倒角需要做15°到30°的导入角，避免装配时切伤密封件，很多新手设计时容易忽略导入角的设计，直接加工成直角棱边，导致装配时密封件被切坏，现场试机就出现泄漏问题。
