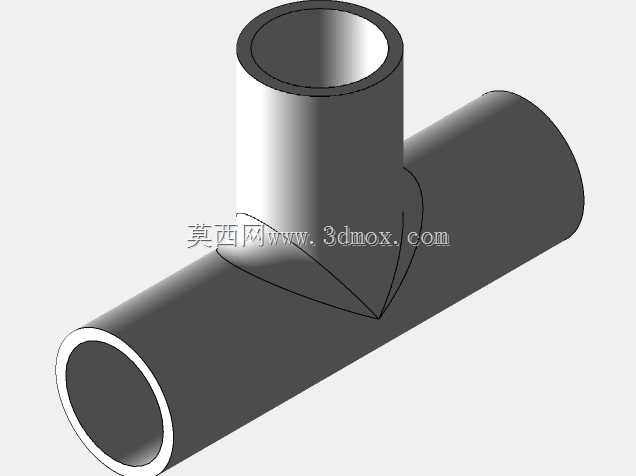

等径正交三通焊接式管路连接件

　　在工业流体输送管网的搭建作业中，正交等径三通是实现管路直角分流、合流的核心基础元件，这款焊接式三通的结构设计完全贴合现场管路排布的实际需求，主管与支管采用等径正交的布局形式，相贯线位置做了平滑过渡处理，能够最大程度降低流体在分流位置的湍流损耗，减少介质输送过程中的压力损失，同时避免杂质在转角位置沉积造成管路堵塞。从实际应用场景来看，这类三通广泛覆盖化工流体输送、市政给排水管网、暖通空调循环管路、压缩空气配送系统等多个领域，不管是新建管路的布设，还是旧有管网的改造扩容，都能通过焊接方式与同规格的无缝钢管实现可靠连接，连接位置的结构强度与管路本体保持一致，能够承受与管材匹配的额定工作压力，不会在三通位置出现结构薄弱点。设计过程中，

　　首先要确定主管与支管的正交位置，相贯线的切割精度直接决定后续焊接的贴合度，建模时严格按照等径圆柱正交的几何关系生成相贯线轨迹，保证支管端部与主管外壁完全贴合，不存在装配间隙，避免焊接过程中出现焊穿、虚焊等缺陷。管壁厚度的选取参考同压力等级管材的壁厚参数，保证三通整体的承压能力与连接管路匹配，不会因为局部壁厚不足导致运行过程中出现鼓胀、泄漏问题。从安装边界来看，这款三通的三个接口均为平口结构，焊接时不需要额外加工坡口以外的连接结构，现场安装时只需要将对接钢管插入接口对齐，完成环缝焊接即可，不需要额外配置密封件、紧固件，安装工序简单，连接可靠性高。正交布局的结构让三个接口的轴线分别处于互相垂直的两个平面，主管保持直线贯通，

　　支管从主管中部垂直引出，能够在不改变主管走向的前提下，引出支路实现介质的分流，或者将支路介质汇入主管实现合流，在管路需要分支的位置，不需要额外使用弯头、短接拼接，减少了管路的连接节点数量，也就降低了潜在的泄漏风险点。实际选型过程中，需要确认三个接口的通径与对接管路完全一致，同时核对管路的工作压力、输送介质特性是否与该三通的适用范围匹配，焊接作业时要注意控制焊接电流参数，避免过热导致管壁变形，焊接完成后需要对焊缝位置做无损检测，确认不存在焊接缺陷后再进行管路试压。这类焊接三通相比螺纹连接、法兰连接的三通，结构更加紧凑，没有额外的连接凸起结构，在狭小的管路布设空间内更具安装优势，同时全焊接的结构使用寿命更长，

　　不需要定期对连接密封件做更换维护，长期运行的维护成本更低。在循环水系统中，这类三通常被用于冷却塔进出水管路的分支，将主循环管路的水分流到各个换热设备，再将换热后的水汇集到回水主管；在压缩空气系统中，可用于车间主管路向各个用气工位引出支路，保证各个工位的供气压力稳定；在化工介质输送管路中，平滑的相贯线过渡能够减少腐蚀性介质对管壁的冲刷，延长管路的整体使用寿命。建模过程中对相贯线位置的圆角过渡做了针对性优化，避免直角结构造成的应力集中，在管路承受压力波动、温度变形时，应力能够均匀分布在整个三通本体上，不会在相贯线位置出现应力集中导致的开裂问题。
