铝电解2000μF直插式电容结构设计

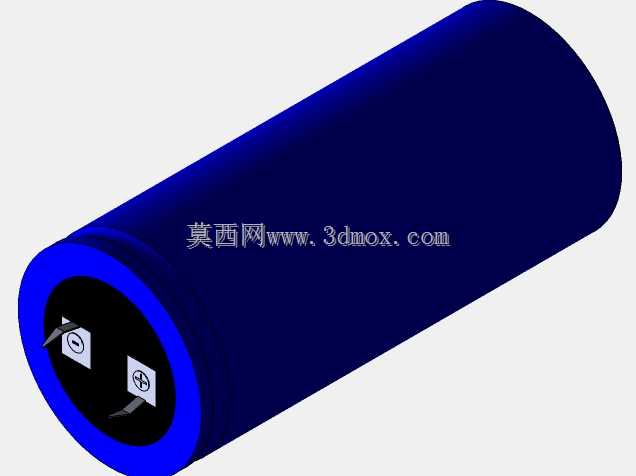

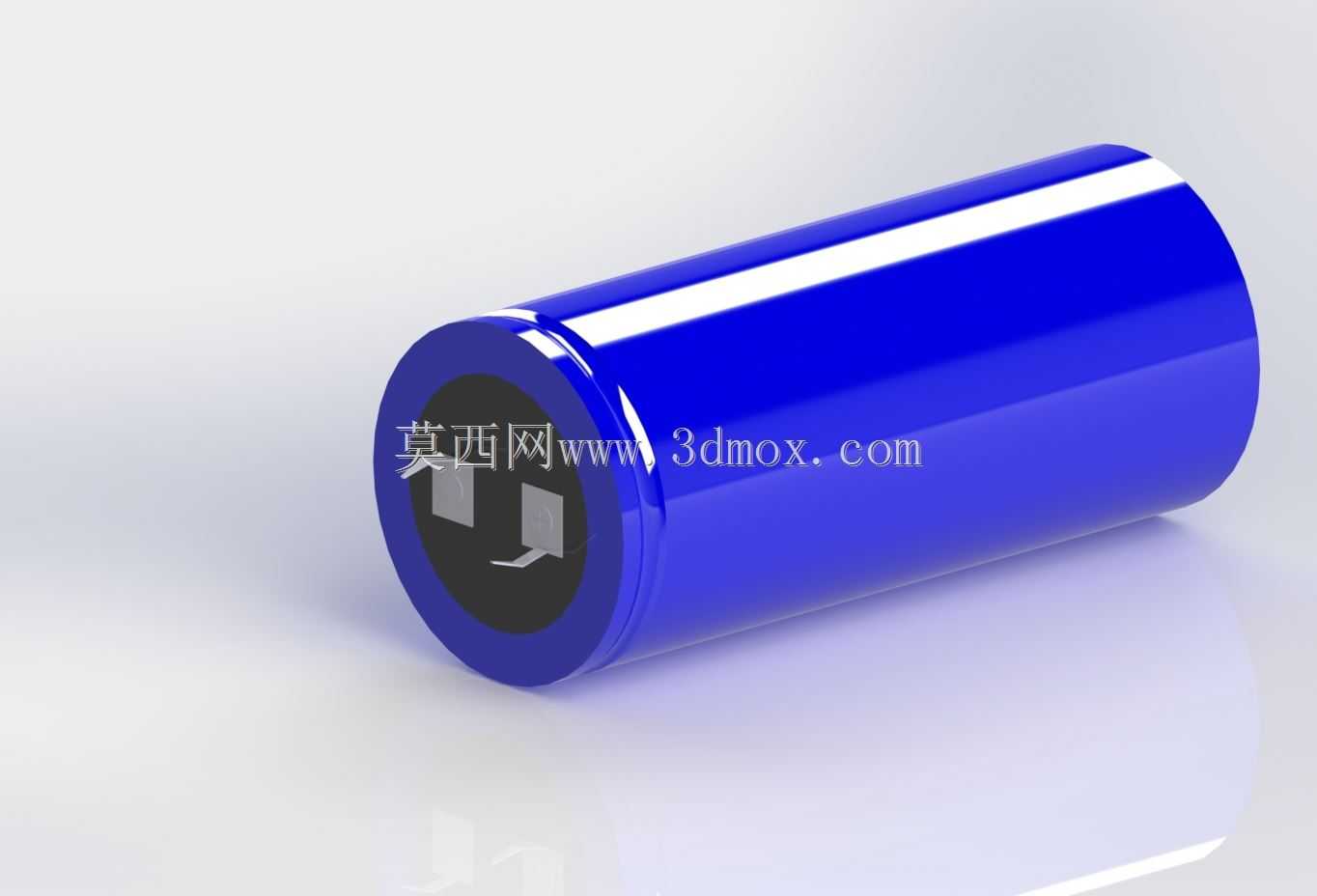

　　在各类低压直流滤波、储能回路的硬件设计环节，铝电解电容是板级电路里出镜率极高的无源器件，这款2000μF规格的直插式电容，常被布局在开关电源输出端、电机驱动板母线侧、工控设备电源输入滤波位，承担着平滑纹波、瞬时补能、抑制电压尖峰的核心作用，不少做电源板、驱动板结构设计的工程师，在PCB布局阶段都会提前预留对应封装的安装空间，避免后期器件干涉导致的改板问题。从结构设计逻辑来看，这款电容采用经典的圆柱形铝壳封装，外壳做了蓝色绝缘包覆处理，一方面可以避免铝壳与周边金属器件、PCB走线发生短路风险，另一方面也能在电容长期工作发热时，起到一定的隔热防护作用，顶部预留的防爆刻痕是这类大容量电解电容的标配结构，当电容内部因为过压、

　　过温导致电解液汽化压力升高时，刻痕处会优先开裂泄压，避免电容发生爆壳飞溅的安全问题。引脚端采用双直插焊片设计，焊片间距匹配常规PCB封装孔位，焊片表面做了镀锡处理，在波峰焊或者手工焊接时能保证良好的上锡效果，减少虚焊、脱焊的工艺缺陷，焊片与内部芯包的连接采用铆接加焊接的双重固定方式，能承受一定的机械振动冲击，适配工控场景下设备运行的振动工况。做三维建模时，首先要确认电容的外形安装边界，圆柱主体的外径、本体高度是结构干涉检查的核心参数，引脚的伸出长度、焊片的厚度与间距，需要和PCB封装库的尺寸完全对齐，不然在做整机装配检查时，会出现器件插不进板、或者和周边高耸器件比如功率电阻、散热片发生空间碰撞的问题。

　　不少新手工程师在建模时容易忽略电容外壳的绝缘层厚度，虽然绝缘层厚度仅零点几毫米，但在高密度布局的电源板上，相邻电容之间的间隙本来就很小，漏算绝缘层厚度很容易导致实际装配时器件互相挤压，磨破绝缘层留下短路隐患。从实际应用场景来说，这类2000μF的大容量电解电容，在消费类电源适配器里用得相对少，更多是出现在工业控制板、小型变频器直流母线、车载低压控制单元的电路里，这类场景对电容的耐纹波电流能力、温度适应性有一定要求，所以建模时除了还原外形尺寸，还要把电容的重量参数考虑进去，在做PCB板的振动仿真时，大质量电容的引脚应力是重点校核项，如果引脚应力超标，后期设备长期运行容易出现引脚断裂的失效问题。设计建模过程中，

　　电容端面的标识区域也做了还原，实际生产中这个区域会印刷电容的容值、耐压、耐温等级、极性标识，结构建模时预留出标识区的平面位置，能方便后续做整机BOM可视化、生产装配指导文件时，直接在三维模型上标注器件极性，避免生产时插件装反导致的电容炸裂事故。另外要注意的是，这类直插电解电容是有极性器件，建模时两个引脚的长度做了差异化处理，长引脚对应正极、短引脚对应负极，和实际器件的引脚特征保持一致，在做虚拟装配时能直观检查极性方向是否和PCB丝印匹配，减少设计阶段的错误率。从安装适配性来说，这款电容的圆柱外形没有多余的定位结构，安装时完全依靠引脚穿过PCB焊盘焊接固定，所以在建模时要严格保证引脚的同轴度，要是两个引脚的位置度偏差超过0.2mm，实际插件时就会出现插装困难，影响生产插件的效率。不少做自动化产线设计的工程师，在做插件机的编程仿真时，也会用到这类电容的精准三维模型，用来校核插件头的取料位置、插件行程，避免因为模型尺寸偏差导致插件时撞件、器件损坏的问题。在做整机热设计仿真时，电容的外壳材质、内部等效热阻参数也可以依托三维模型赋予，模拟设备满负载运行时电容表面的温升情况，确保电容工作在额定温度范围内，延长器件的整体使用寿命，毕竟电解电容的寿命和工作温度直接相关，每升高10度寿命就会减半，精准的模型能帮助热设计工程师更准确地评估散热方案是否合理。
