亚马逊回声点智能语音音箱外观结构

　　做消费电子结构设计这几年，桌面级智能语音终端的壳体方案迭代接触过不少，这次的圆形智能语音设备结构，刚好适配小空间桌面、床头置物架这类摆放场景的安装边界需求。先从实际使用场景说，这类设备日常放置在书桌边角、床头柜边缘、客厅边几平面时，首先要考虑的是放置稳定性，圆形壳体的直径控制在常规成年人手掌可单手握持的范围，底部做了微向内收的防滑安装边，放置在平整木质、玻璃、岩板台面上时，不会因为日常触碰、桌面轻微震动出现移位，底部预留的出声间隙高度，刚好避开桌面反射造成的低频浑浊问题，不用额外搭配垫高底座就能保证出声效果。

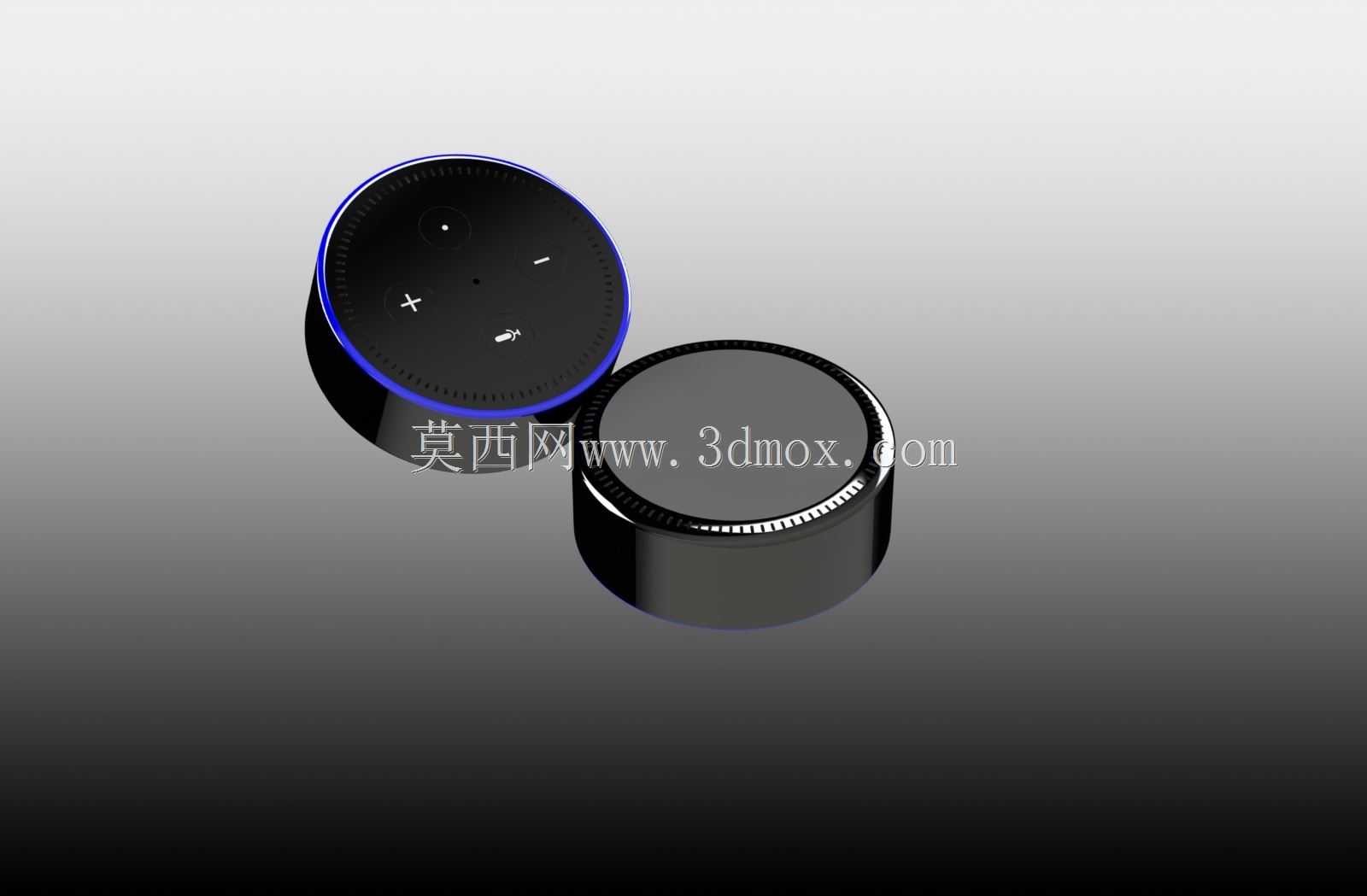

　　从功能特性对应的结构设计来看，顶面的触控交互区域做了下沉式的边界处理，和外圈的装饰环形成明确的触感分区，用户不用低头看设备，靠手指触摸就能分辨功能按键的区域，顶面的麦克风拾音孔做了隐藏式的排布，在黑色顶面面板下做了等距的微孔阵列，既保证360度全方向的语音拾音效果，又不会破坏顶面的整体视觉完整性。外圈的滚花装饰边不是单纯的装饰结构，实际建模时特意做了0.3mm的齿高，用户单手持握调整设备摆放角度时，手指接触外圈不会打滑，同时这个滚花边内部是设备的中框支撑结构，把顶面触控板、内部主板支架、底部出声网的安装定位筋都整合在这个中框上，减少了额外的连接零件，装配时可以直接从底部依次装入扬声器单元、主板、电池组件，最后扣合底盖，装配工序比传统拼接壳体少两道。

　　设计思路上没有做多余的突出结构，整个设备的外轮廓全部做了R角过渡，没有尖锐的棱边，日常放置时哪怕不小心碰倒，滚圆的外形也不会磕坏桌面或者磕伤设备本身，设备的整体高度控制在普通马克杯的三分之一左右，放在桌面不会遮挡显示器下方的视线，放在床头柜也不会碰倒旁边放置的水杯、眼镜等小物件。安装边界方面，底部的防滑胶圈预留了0.8mm的压缩量，哪怕放置的台面有0.2mm以内的平面度误差，胶圈压缩后也能保证整个设备平稳放置，不会出现一端翘起的情况；设备侧面没有外凸的接口，充电接口做在底部靠内侧的位置，插线后线材从底部的出线槽引出，不会从侧面突兀伸出来，保证侧面视觉的整体性，同时出线槽做了圆角处理，不会长期弯折磨损充电线的外皮。

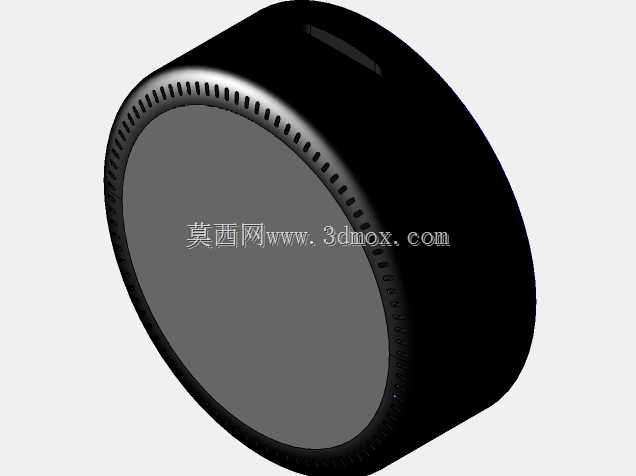

　　从结构强度的角度考虑，中框采用的是薄壁加内侧环形加强筋的设计，整体壁厚控制在1.8mm，内侧每间隔15mm做一道1mm厚的加强筋，既保证壳体的抗挤压强度，日常拿取时不会因为手的握力造成壳体形变挤压内部元件，又能控制整体的重量，不会因为过重导致放置时压坏软质的桌面垫。顶面的触控面板和中框的配合做了0.1mm的间隙配合，装配后不会出现面板翘起、缝隙不均的问题，面板下方的触控感应板通过定位柱直接固定在中框的安装柱上，不用额外打胶固定，后期维修拆解也更方便。底部的出声网做了内嵌式安装，和底盖的平面保持齐平，不会积灰，日常清理时用抹布一擦就能清洁干净，出声网的孔径做了0.5mm的大小，既保证声音的透出效果，又能阻挡日常的灰尘、小碎屑进入设备内部，减少内部元件积灰造成的故障概率。另外在建模时特意考虑了不同配色版本的通用性，中框、顶面装饰环、底盖都做了可拆分的独立结构，后续推出不同配色版本时，只需要更换对应零件的表面处理工艺，不用修改整体的内部结构，能大幅降低后续迭代的开模成本，也能快速响应市场的外观配色需求。
