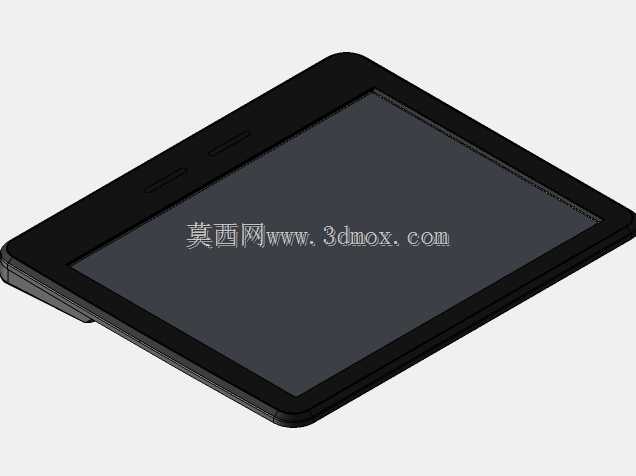

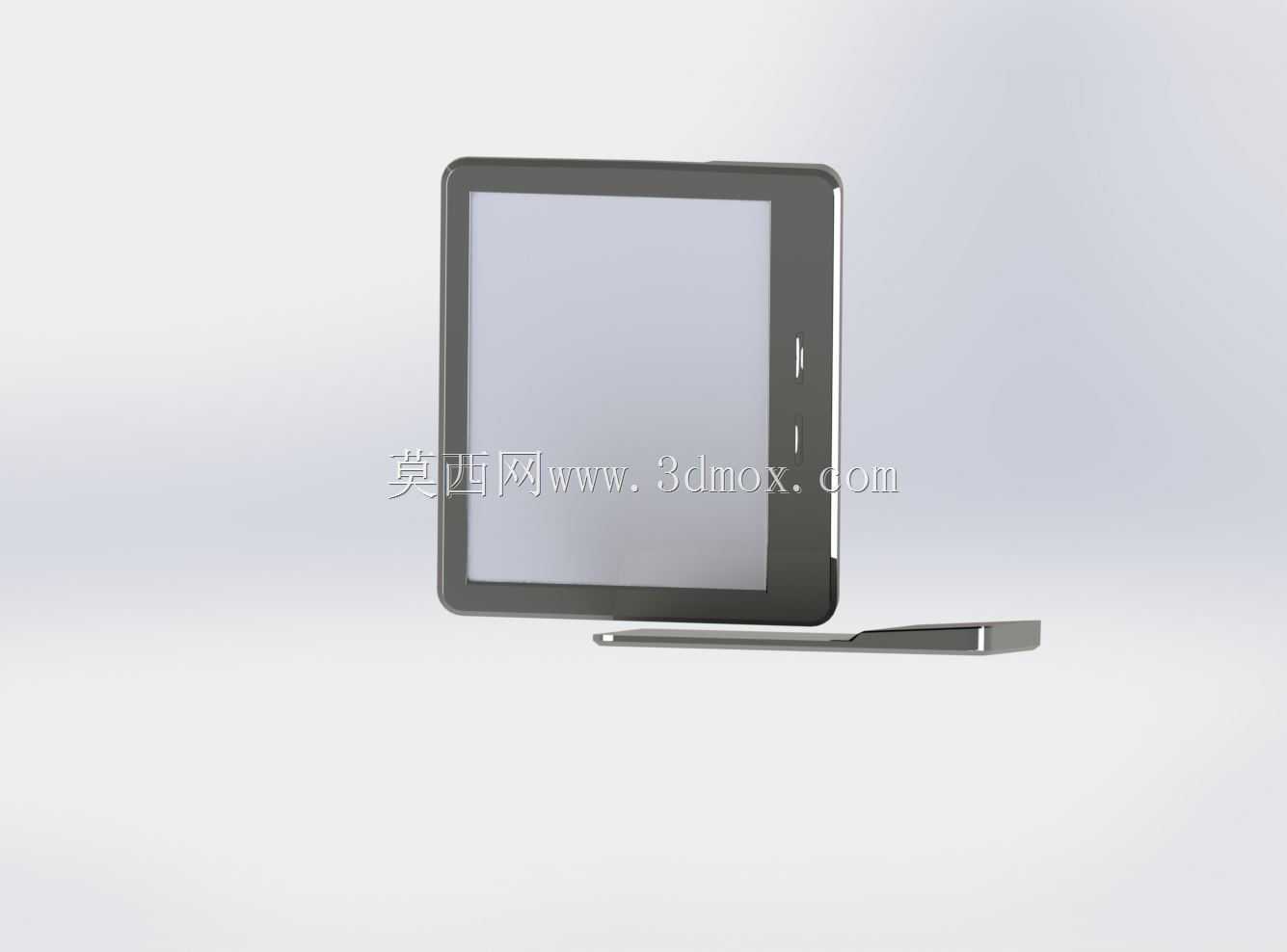

亚马逊Kindle绿洲电子阅读器外观结构

　　做消费电子结构设计这些年，接触过不少手持阅读类终端的结构方案，这款亚马逊Kindle绿洲的三维结构，刚好能对应上这类产品在结构设计上的很多典型考量。先从实际使用场景说，这类设备核心是面向长时间沉浸式阅读的用户，不管是单手握持通勤路上阅读，还是放在桌面搭配支架长时间伏案阅读，结构设计都要适配不同的持握姿态，这也是这款产品做非对称机身设计的核心出发点——单手握持时，较厚的一侧刚好贴合掌心弧度，手指自然搭在机身侧边的实体按键位置，不需要刻意调整持握角度就能完成翻页操作，长时间持握也不会因为机身重量分布不均产生手腕酸胀的问题。

　　从功能特性对应的结构设计来看，电子墨水屏本身的结构特性决定了屏幕部分不能承受过大的挤压应力，所以在屏幕边框的结构设计上，做了一圈高出屏幕表面0.3mm左右的防撞凸边，日常放置时如果屏幕朝下接触平面，凸边会先承接冲击力，避免屏幕表面直接摩擦或者受压。机身侧边的两个实体翻页键，做了0.8mm的按键行程，按键下方的弹片结构做了防尘密封处理，避免日常使用时口袋里的灰尘、毛屑进入按键缝隙造成卡键。机身底部的磁吸结构，是专门适配配套的皮质充电保护套设计的，磁吸触点的位置公差控制在0.1mm以内，保护套扣合时能自动对位触点完成充电连接，不需要额外插拔接口，同时磁吸的吸力经过调校，既不会因为吸力过小导致保护套意外脱落，也不会因为吸力过大造成单手拆取保护套时费力。

　　再说到外形尺寸和安装边界的设计逻辑，这款设备的整体厚度在握持侧做到了8.5mm，非握持侧厚度压缩到3.4mm，这种渐变厚度的设计，一方面是把电池、按键主板这些重量较大的元器件都集中布置在握持侧，让整机的重心刚好落在单手握持时的掌心位置，持握时的重量感会比同重量的均匀厚度设备轻很多；另一方面，较薄的侧边在视觉上也能提升整机的轻薄感，符合消费电子的外观审美。屏幕的显示区域做了全贴合处理，显示层和保护玻璃之间没有空气层，既能减少光线反射提升阳光下的显示清晰度，也能压缩屏幕模组的整体厚度，给内部的电池、主板留出更多布置空间。机身背部的弧度做了R120的曲面过渡，和手掌自然弯曲的弧度完全贴合，持握时机身和手掌的接触面积更大，压强分布更均匀，不会出现局部硌手的问题。

　　从结构建模的细节来看，这款模型还原了机身所有的装配止口，前后壳的配合间隙控制在0.05mm，卡扣的位置均匀分布在机身四周，每个卡扣的扣合量设计为0.4mm，既保证装配后的壳体不会出现缝隙不均的问题，也方便售后维修时拆解壳体不会损坏卡扣结构。侧边的电源按键做了和机身不同的表面处理纹理，盲操作时靠触感就能快速定位电源键位置，不需要刻意低头寻找。机身底部的充电接口做了下沉式设计，接口周围的加强筋厚度做到1.2mm，频繁插拔充电线时不会因为外力导致接口开焊脱落。配套的手写笔放置槽做了和笔身完全贴合的弧度，笔身放入后通过弱磁吸附固定，晃动机身也不会出现笔身滑落的问题，取用时只需要轻轻推动笔身一端就能翘起，方便单手握持时取放手写笔做笔记标注。

　　在实际的结构验证环节，这类手持设备还要考虑跌落测试的要求，四个边角的位置都做了内置的缓冲胶位，1米高度自由跌落到水泥地面时，胶位可以吸收大部分冲击能量，避免壳体开裂或者屏幕碎裂。机身内部的元器件固定都采用了泡棉压紧的方式，既可以固定元器件避免晃动产生异响，也能在跌落时给元器件提供缓冲，避免元器件受冲击损坏。屏幕的排线位置做了专门的压片固定，排线的弯折半径控制在3mm以上，避免组装或者使用过程中排线弯折断裂导致显示故障。
