多层停车楼车辆垂直输送梯建筑结构

　　在城市核心区土地资源紧张的背景下，多层机械式停车楼的垂直交通效率直接决定了整个停车设施的周转能力，这套车辆电梯系统的建筑结构设计，正是围绕高密度停车场景的通行需求展开的。从实际落地的项目经验来看，这类车辆梯的应用场景多集中在商圈配套停车楼、医院内部停车区、老旧小区改造的立体停车设施中，区别于普通乘客电梯，它需要承载整车的重量，同时要适配家用轿车、小型SUV等常见民用车型的尺寸边界，因此在建筑结构的预留上，首先要明确电梯井道的净空尺寸，常规配置下井道宽度要预留2.8米以上，深度要达到6米，才能保证常规轴距的车辆可以顺利驶入轿厢，不会出现两侧剐蹭、前后卡滞的问题。

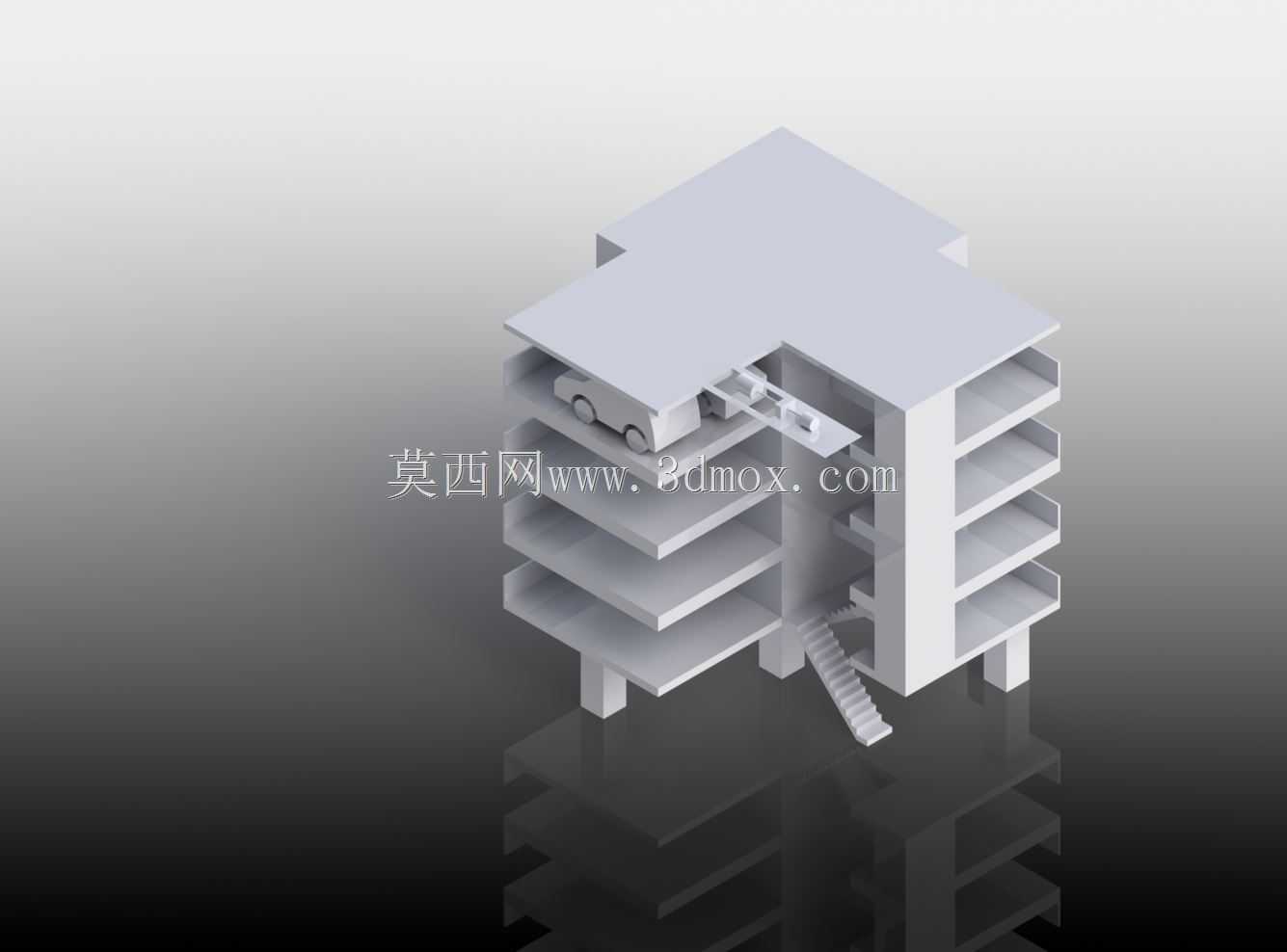

　　设计这套结构的时候，首先要理顺车流的组织逻辑，不能让进库和出库的车辆在电梯口形成对冲，因此在每层的电梯停靠区域，都预留了足够的车辆回转空间，从模型的结构可以看到，电梯井道旁的楼板做了局部加宽处理，刚好可以容纳一辆车完成90度转向，不需要在楼层内长距离倒车调整，这一点在实际运营中能大幅降低车辆剐蹭的概率，也能提升电梯的使用效率，减少单趟车辆的停靠等待时间。井道的顶部预留了曳引设备的安装空间，底部的基坑深度要结合电梯的额定载重做匹配，针对2.5吨额定载重的车辆梯，基坑深度通常要做到1.5米以上，才能容纳缓冲器、限速器张紧装置这些底层部件，同时基坑周边要做防水圈梁，避免地下渗水侵蚀电梯部件。

　　从建筑结构的受力角度考虑，车辆电梯的井道壁不能采用普通轻质隔墙，模型中可以看到井道四周都是钢筋混凝土承重墙体，每一层的停靠位置都预埋了电梯导轨的固定钢板，这些预埋件的位置精度要求很高，在土建施工阶段就要配合电梯厂家的图纸定位，偏差不能超过5毫米，不然后期导轨安装的时候会出现校正困难，电梯运行的时候会出现晃动、异响，甚至影响平层精度。楼层的电梯门洞预留尺寸也要和轿厢门匹配，常规车辆梯的门洞净高度要达到2.2米，净宽度2.4米，保证车辆驶入的时候驾驶员有足够的视野判断距离，门洞上方要设置过梁，承受门洞上方的墙体荷载，不能把荷载直接传递到电梯门套上。

　　模型中附带的楼层步行楼梯，是作为消防疏散的配套设施设置的，位置紧邻电梯井道，这样的布局可以减少公共通道的面积浪费，同时在电梯出现故障停运的时候，人员可以通过楼梯快速疏散，楼梯的踏步尺寸按照民用建筑的消防规范设置，宽度1.2米，踏步高度150毫米，保证紧急情况下的通行效率。每层的停车区域楼板荷载是按照车辆的轮压设计的，靠近电梯口的区域因为车辆频繁启停、转向，荷载取值比普通停车区域高20%，避免长期使用后出现楼板开裂、沉降的问题。

　　在安装边界的处理上，电梯井道和停车区域的衔接位置要做缓坡处理，高差不能超过20毫米，不然车辆驶入的时候会出现颠簸，甚至会磕到底盘。井道内部要预留随行电缆的布线空间，还有通风、消防管线的安装位置，不能和电梯的运行部件产生干涉。另外，建筑顶部的电梯机房位置，要预留设备吊装孔，方便后期曳引机、控制柜这些大件设备的进场安装，机房的通风散热条件也要满足要求，避免夏季高温的时候电梯控制系统出现过热保护，影响正常使用。

　　从实际运维的角度出发，这套结构在电梯停靠层的侧边预留了检修通道，宽度不小于0.8米，方便维保人员日常检查导轨、门锁这些部件，不需要占用停车区域的空间。每层的电梯呼梯盒预留位置在车辆驶入方向的右侧，高度1.5米，驾驶员不用下车就可以操作呼梯，这也是提升使用便利性的细节设计。整个建筑的柱网布局围绕电梯井道展开，柱子的位置避开了车辆的行驶轨迹，同时保证了停车泊位的有效尺寸，不会出现因为结构柱遮挡导致车位无法使用的情况。
