单级定比减速齿轮箱三维结构设计

　　这款单级定比传动齿轮箱，核心传动比设置为4:1，可实现输入转速3000转/分时输出转速稳定降至750转/分，同时支持正反向可逆传动，适配多数需要固定减速比的中小功率动力传输场景。从实际应用场景来看，这类齿轮箱常被集成在小型输送线驱动端、轻工包装设备的动力输入单元、小型自动化专机的进给传动模块中，也可作为教学演示用传动教具，帮助从业者直观理解定轴齿轮传动的啮合逻辑与支撑结构布局。

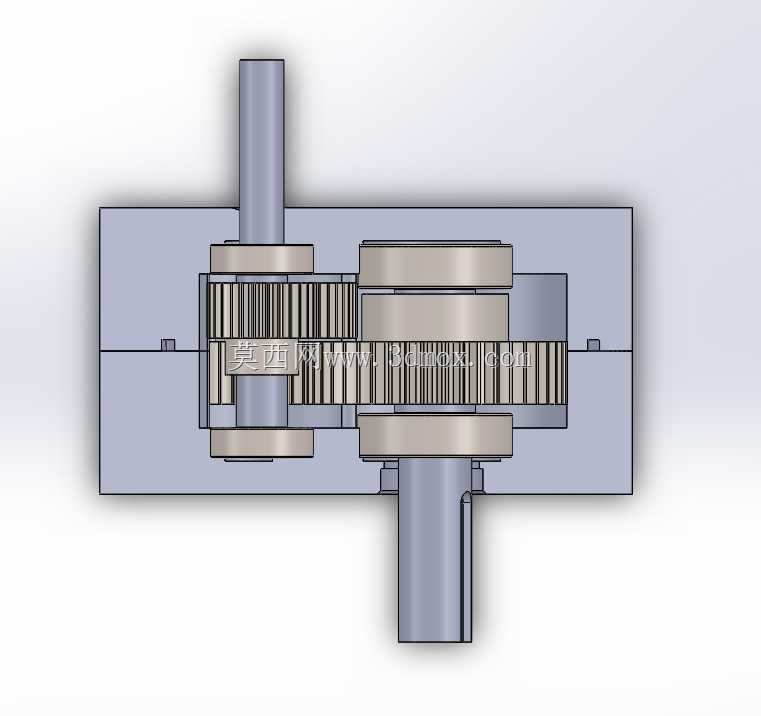

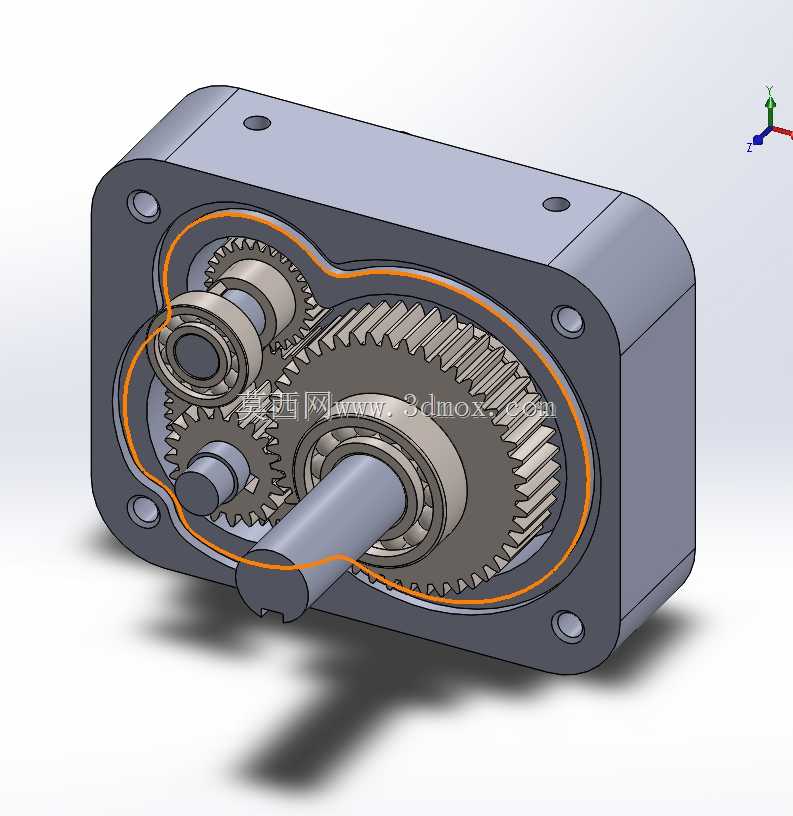

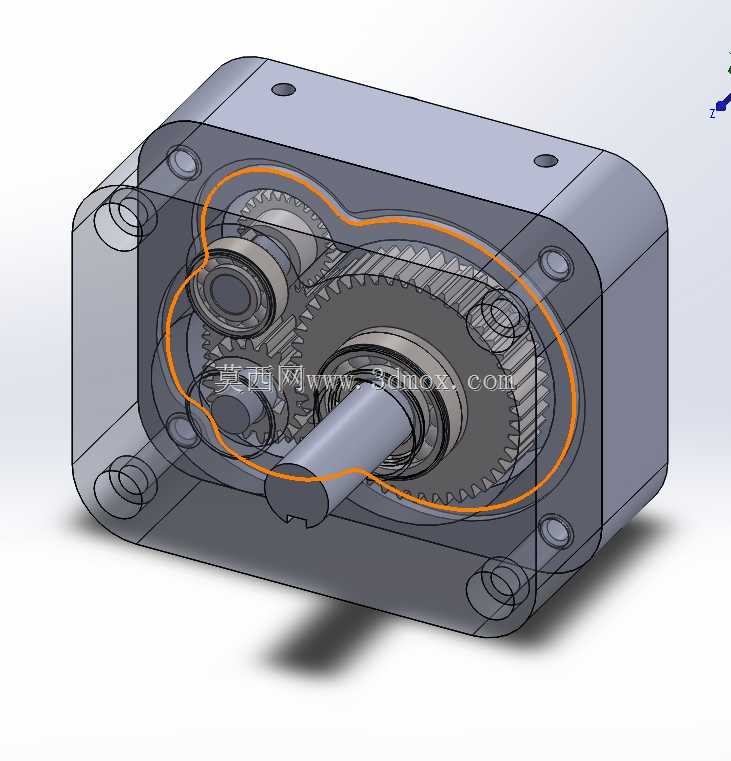

　　从结构设计思路来看，整体采用剖分式箱体结构，上下箱体通过结合面定位后用紧固件锁紧，既方便内部齿轮、轴承、轴系零件的装配与后期维护，也能保证箱体整体的刚性，避免传动过程中箱体变形导致齿轮啮合侧隙变化。输入轴与输出轴呈平行轴布局，轴上分别安装对应齿数的圆柱直齿轮，齿轮参数经过匹配计算，保证传动比精准的同时，重合度满足平稳传动要求，降低传动过程中的冲击与噪音。两根轴均采用深沟球轴承作为支撑件，轴承内圈与轴颈过盈配合，外圈嵌入箱体的轴承座孔内，轴承位置设置有对应的轴肩与孔用挡圈实现轴向定位，避免轴系工作时发生轴向窜动，保证齿轮啮合宽度方向的接触精度。

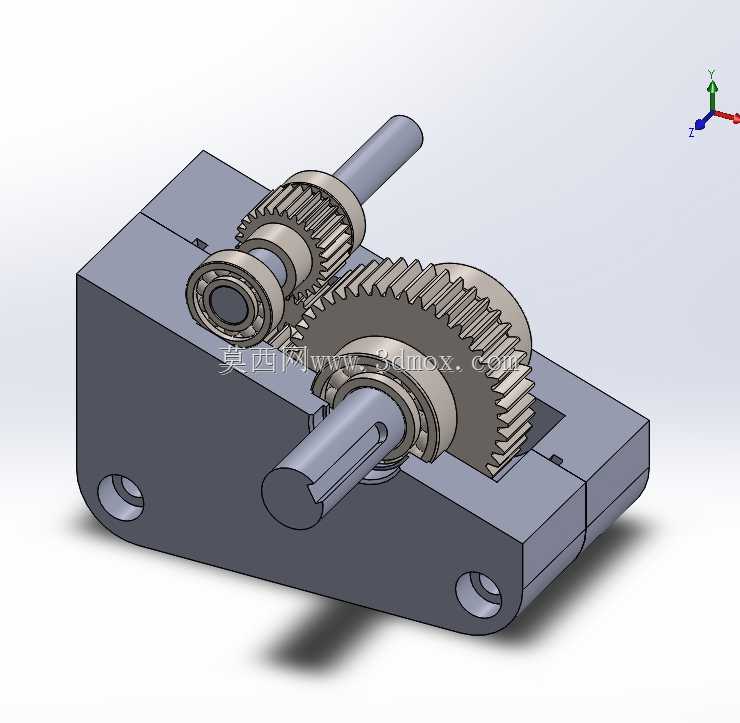

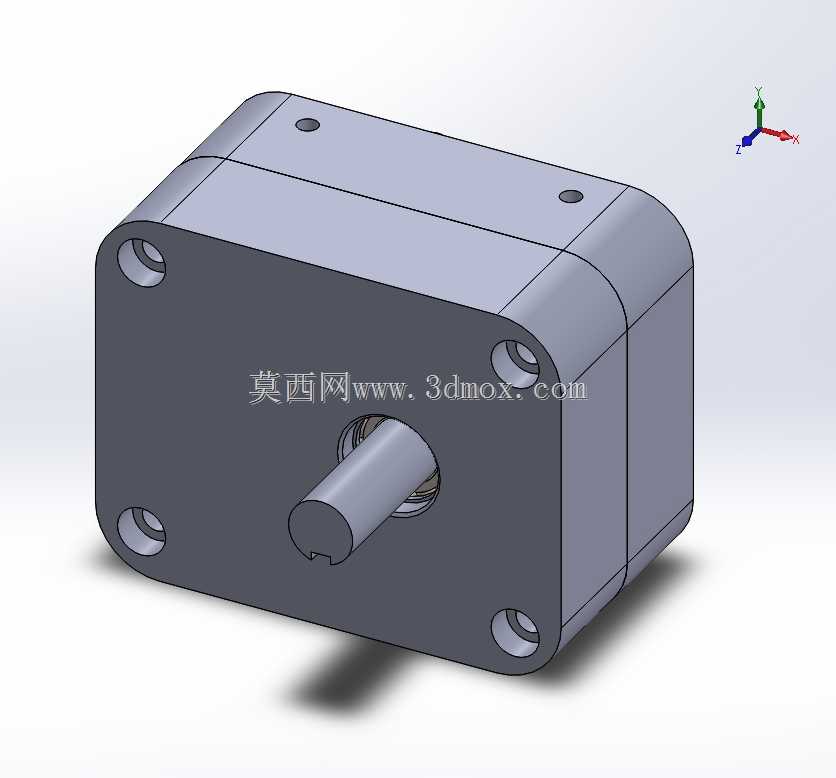

　　箱体底部设置有两个带安装孔的凸台耳座，安装孔的中心距、孔径尺寸经过适配设计，可直接通过螺栓固定在设备的安装基座上，安装面经过铣削加工保证平面度，避免安装时箱体出现翘曲变形影响轴系同轴度。输入输出轴的轴端均伸出箱体外部，轴端加工有平键槽，可通过平键连接带轮、联轴器等动力传递零件，轴与箱体的结合位置预留有密封件安装槽，可安装毡圈油封或骨架油封，防止箱体内部润滑脂泄漏，同时阻挡外部粉尘、碎屑进入箱体内部磨损齿轮与轴承。

　　设计过程中对齿轮的齿宽、轴的最小轴径、轴承的额定动载荷都做了匹配校核，保证在额定输入功率下，所有零件的强度、寿命都满足常规工况使用要求。箱体的壁厚设置兼顾了刚性与轻量化需求，轴承座位置做了局部加厚处理，避免轴承支撑位置受力后出现变形，箱体内部预留有足够的储油空间，可采用润滑脂润滑方式，无需额外设置复杂的油路结构，降低后期维护成本。齿轮与箱体内壁之间预留有足够的安全间隙，避免运转过程中齿轮与箱体发生剐蹭，同时也能容纳润滑脂，保证齿轮啮合面得到充分润滑。

　　从安装边界来看，齿轮箱整体外形紧凑，输入轴与输出轴的中心距、轴伸长度、轴径尺寸都做了标准化适配，可直接替换同参数规格的现有齿轮箱产品，无需对设备安装基座做额外改造。轴伸端的键槽尺寸符合通用传动件的配合标准，方便用户快速对接不同的动力输入与执行部件。箱体的剖分面设置在轴系中心平面位置，装配时可先将轴系、齿轮、轴承预装在下箱体的轴承座内，再扣合上箱体锁紧紧固件，装配流程简单，对装配人员的技术要求较低，适合批量生产装配。

　　实际使用过程中，这类定比齿轮箱的传动效率较高，因为采用单级圆柱直齿轮传动，没有多级传动的功率损耗，传动过程中转速稳定，输出扭矩可按照传动比对应放大，满足低速大扭矩的动力输出需求。可逆传动的特性也让它可以适配需要正反转切换的工作场景，比如小型卷扬机构、往复式送料机构等，无需额外加装换向结构即可实现动力的双向传递。
