工业用三相交流感应电机结构设计

　　在各类工业生产场景中，三相交流感应电机是动力输出环节的核心部件，从输送线的辊道驱动、机床的主轴进给，到泵类、风机类负载的动力匹配，这类电机的应用覆盖了制造业绝大多数需要旋转动力输出的工位。本次呈现的电机结构，完全围绕工业现场的通用安装与运行需求展开设计，没有冗余的装饰性结构，所有外部特征都服务于实际使用功能。

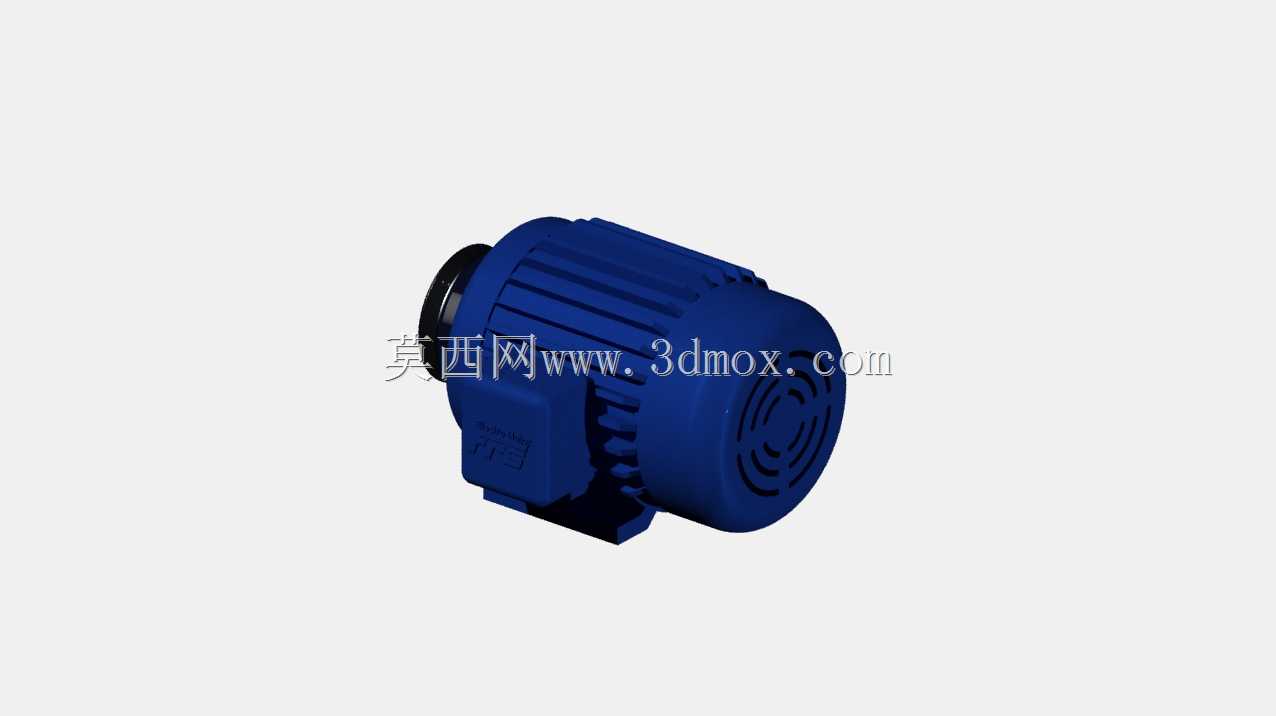

　　从实际用途来看，这款电机适配常规工业电网的三相供电制式，可直接驱动多数恒转速负载，在没有特殊调速要求的工况下，不需要额外搭配变频驱动模块即可稳定运行，能够降低产线配套的硬件成本。外壳的散热筋结构沿轴向均匀排布，是设计中重点考量的部分：电机运行时定子绕组产生的热量会通过机壳传导到散热筋表面，配合转子自带的风叶转动形成的轴向气流，能够快速把热量带走，避免绕组温升过高导致绝缘老化加速，这一结构直接决定了电机的连续运行时长上限。

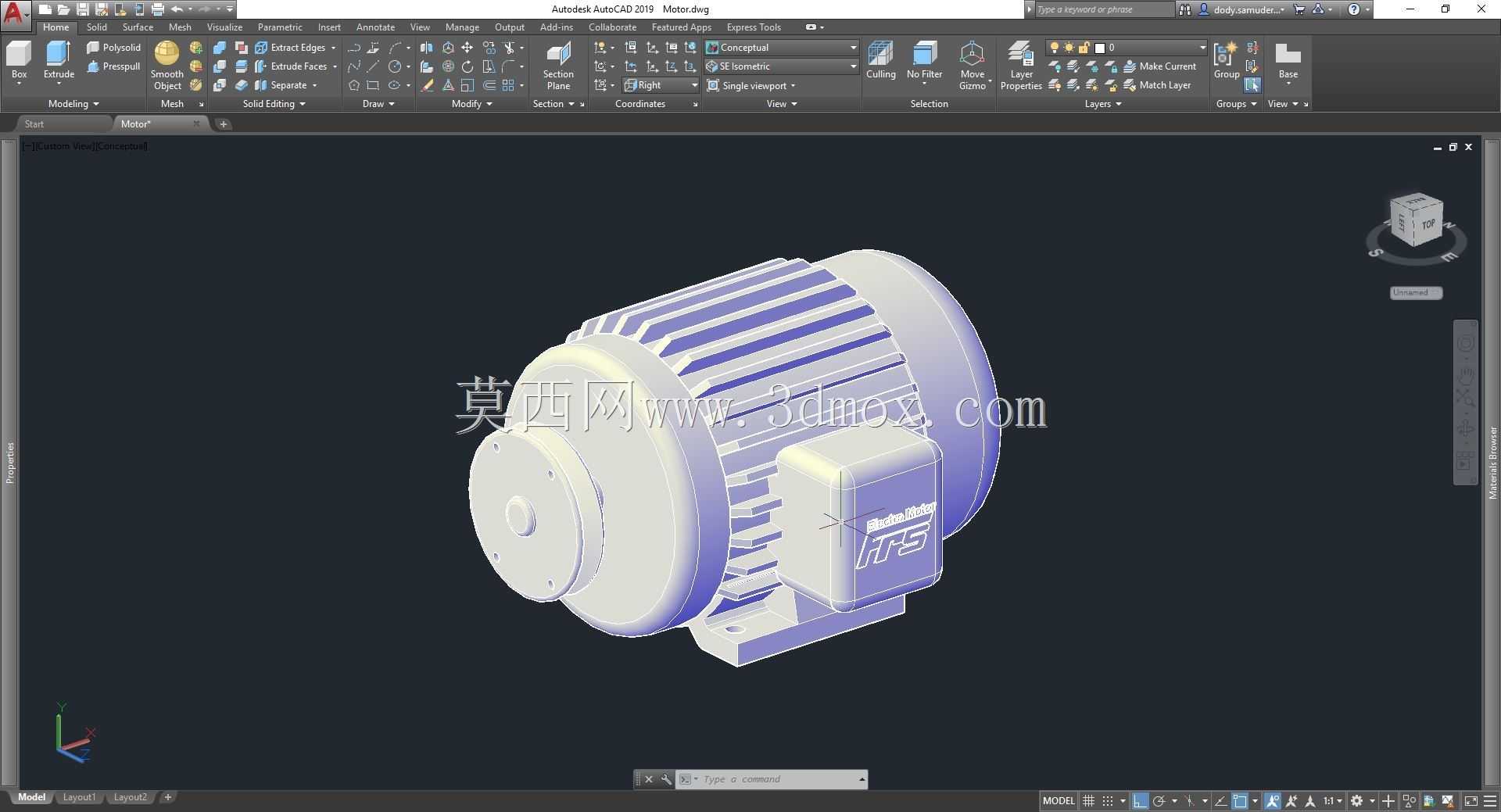

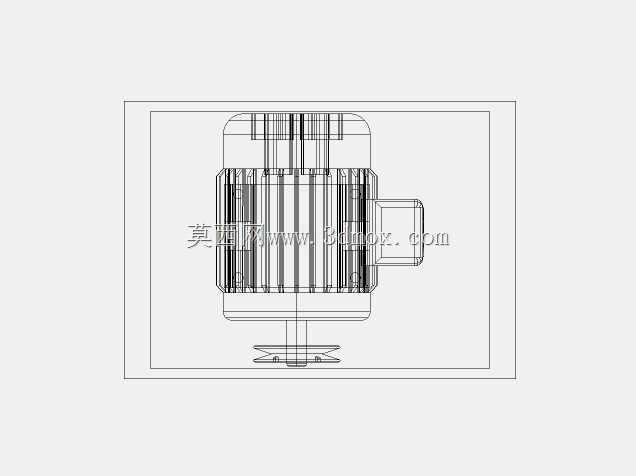

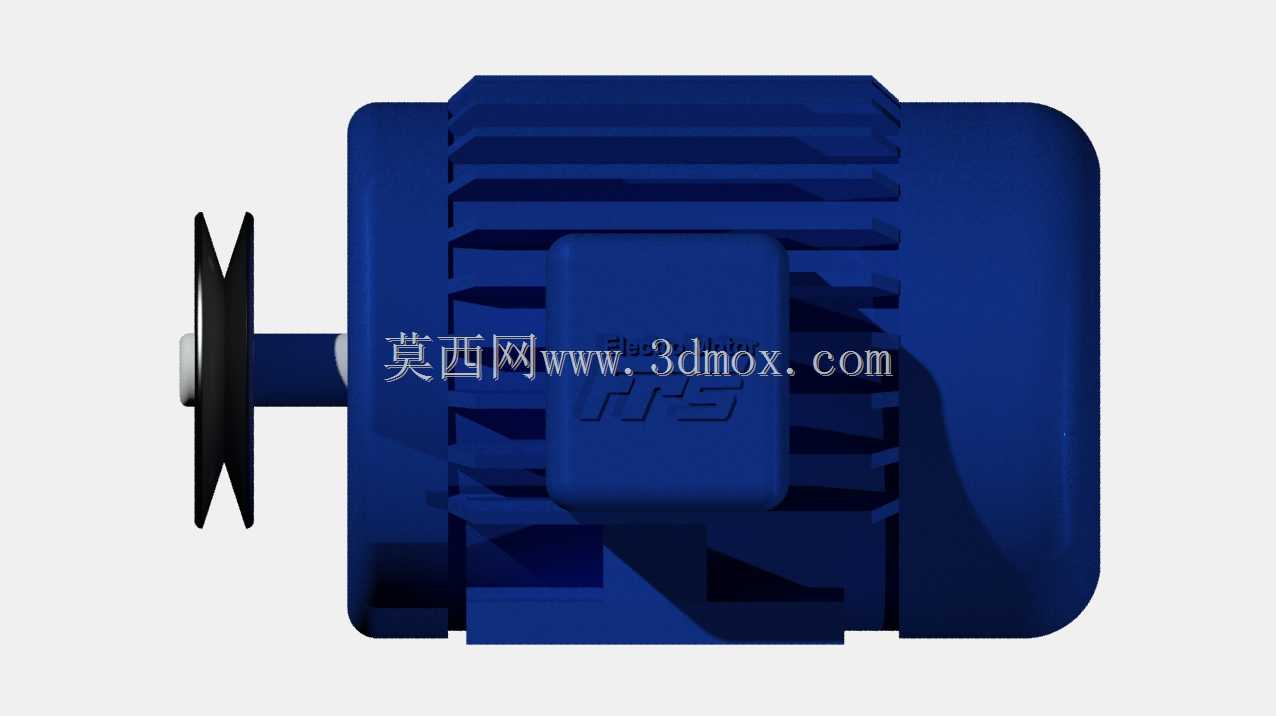

　　设计思路上，整个模型完全遵循工业电机的通用设计规范，安装脚的位置、轴伸端的配合尺寸、接线盒的布设方位都符合行业通用的安装互换要求。接线盒设置在机壳侧上方的位置，既方便现场施工时的线缆接入，也能避免车间地面的积水、油污溅入接线端子造成绝缘故障，盒体的凸起结构预留了足够的线缆弯曲空间，适配不同线径的动力线缆接入。端盖与机壳的配合止口做了同轴度约束的结构设计，能够保证转子装配后与定子的气隙均匀，避免运行过程中出现扫膛问题，这也是感应电机设计中最核心的精度控制点——气隙的均匀度直接影响电机的运行效率、振动值与使用寿命。

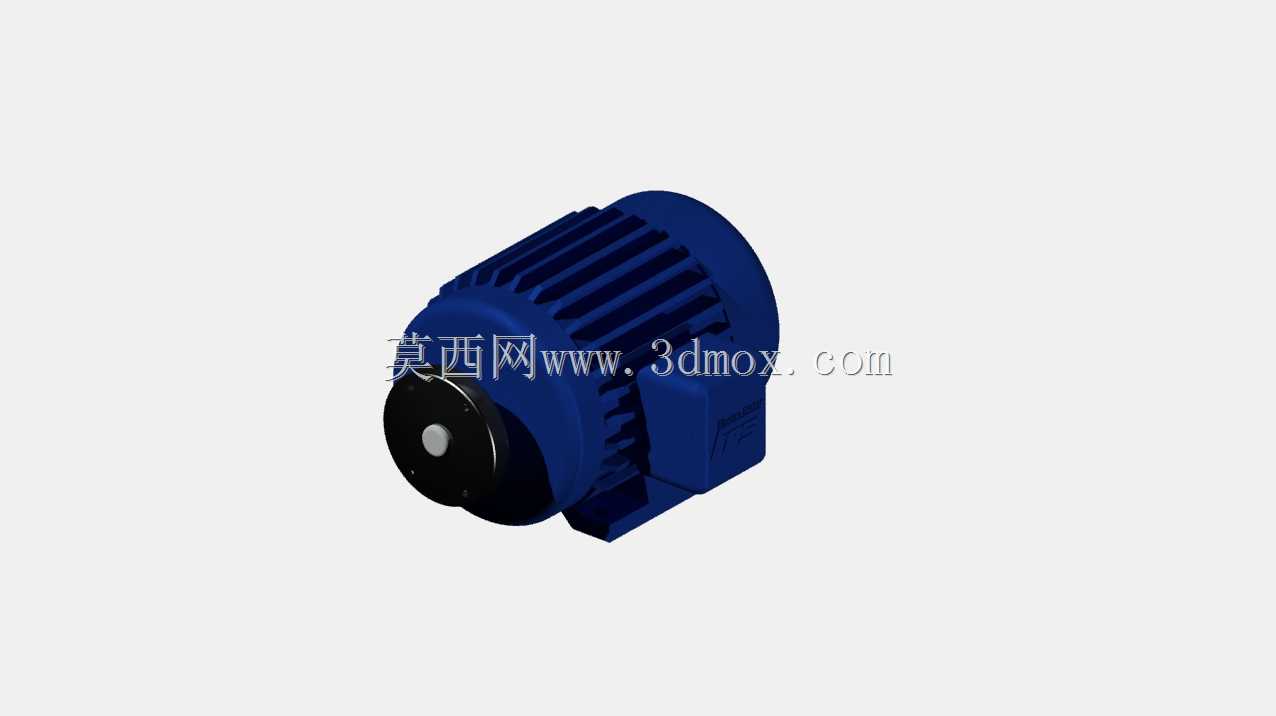

　　从安装边界来看，底部的两个安装脚预留了标准的长条形安装孔位，能够适配一定范围内的安装中心距偏差，方便现场安装时调整对中位置，不需要对安装基座做二次加工即可完成固定。轴伸端的轴径、键槽尺寸都匹配通用的联轴器、带轮安装标准，选型人员不需要额外定制转接件就可以完成与负载端的连接。电机的整体轴向与径向尺寸都控制在通用系列电机的尺寸区间内，替换旧设备时不需要调整原有安装空间，能够直接完成同功率等级电机的互换。

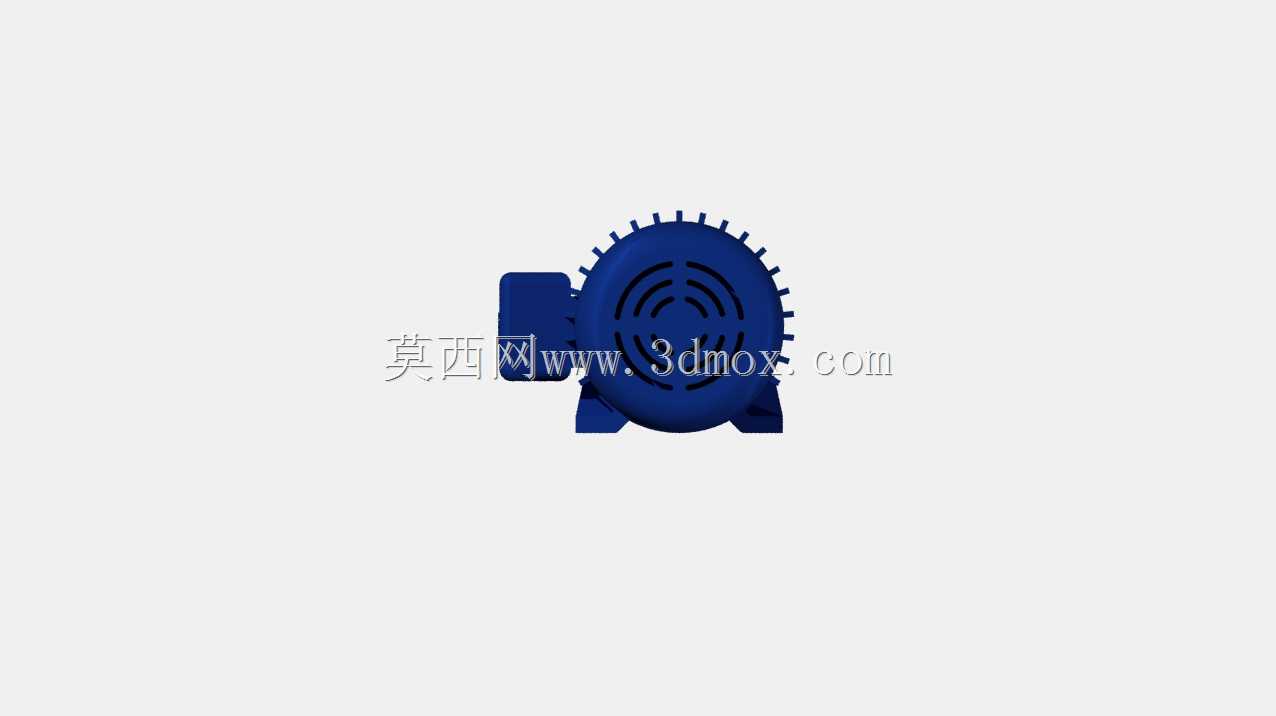

　　细节结构上，非轴伸端的风罩采用镂空结构，既能够保护内部的散热风叶不被异物触碰，也不会阻挡气流的进出通道，风罩与机壳的连接采用卡扣加紧固件的双重固定方式，即使设备运行存在长期振动，也不会出现风罩松动脱落的问题。机壳表面的涂装预留区域在模型中也做了结构区分，实际生产中可以根据不同厂区的设备配色要求做表面处理，不影响结构的装配精度。整个模型的所有配合面都预留了合理的公差带空间，建模时就考虑了实际加工的工艺可行性，不存在无法脱模、无法加工的尖角或薄壁结构，从三维结构直接转化为生产图纸时，不需要做大幅度的结构调整，能够直接对接后续的加工、装配环节。对于结构设计从业者来说，这个模型可以作为通用动力部件直接导入产线整体装配中，不需要重新绘制电机的外部轮廓与安装接口，能够大幅缩短整线设计的建模周期；对于设备选型人员来说，模型的尺寸参数完全匹配实物的安装要求，可以直接在三维装配环境中做干涉检查，提前预判安装过程中可能出现的空间冲突问题，避免现场安装时才发现尺寸不匹配的返工情况。
