带惯性弹簧减震底座的威乐冷却泵组

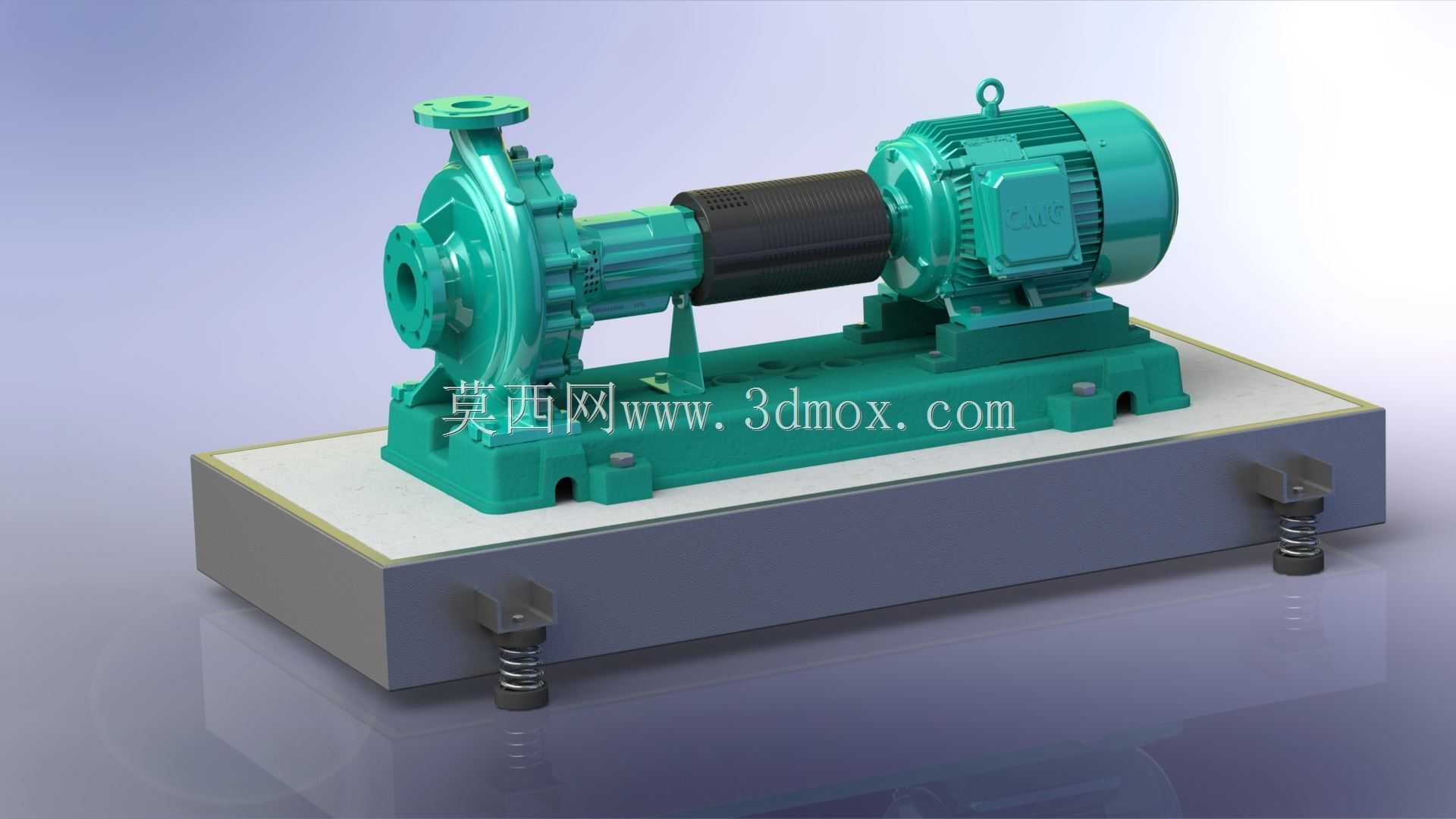

　　这套冷却泵组的三维结构，核心围绕工业循环冷却场景的实际运行需求搭建，日常可接入中央空调冷却水循环、工业生产设备冷却介质输送、暖通系统冷量传输等工况，负责为系统提供稳定的冷却介质循环动力，把换热端升温后的冷却介质输送至冷却塔或换热设备完成降温，再将降温后的介质送回发热端，形成完整的冷却循环链路。

　　从结构设计逻辑来看，整套泵组采用卧式端吸离心泵搭配标准三相异步电机的直联传动结构，泵体与电机通过加长联轴器完成动力衔接，联轴器段设置独立的防护结构，避免运行过程中异物卷入转动部件引发安全隐患。泵体采用单级单吸的流道设计，进水口沿轴向水平布置，出水口沿垂直向上方向设置，这种流道布局的水力损失更小，同时便于现场管路的对接排布，进出口位置均预留标准法兰连接边界，可直接匹配同公称通径的工业管路法兰，无需额外加工转换接头。

　　底座部分的设计是这套结构的核心亮点，没有采用常规的刚性焊接安装底座，而是在钢制焊接底座的下方设置了四组惯性弹簧减震组件，弹簧采用等节距圆柱螺旋压缩弹簧结构，上下两端均设置橡胶减震垫与定位结构，一方面可以通过弹簧的形变吸收泵组运行过程中产生的振动能量，避免振动通过安装基础传递到周边管路与建筑结构，降低运行过程中的结构传声与振动影响；另一方面，惯性底座的自重可以进一步平衡泵组启停过程中的动载荷，避免启动瞬间的扭矩冲击导致泵组移位或管路接口受力变形。底座上表面预留了泵体与电机的精准安装定位槽，安装时可直接将泵脚与电机脚卡入定位槽后完成螺栓紧固，无需现场反复调整同轴度，能有效降低现场安装的调试工作量。

　　从安装边界尺寸来看，整套泵组的长度方向沿泵轴轴线延伸，宽度方向以底座两侧弹簧安装位为最大边界，高度方向从弹簧底部安装面到电机顶部吊环为总高度，现场安装时需要在基础上预留对应尺寸的安装平面，同时在弹簧安装位置预埋地脚螺栓孔，安装完成后需要调整各组弹簧的预压缩量，保证泵组整体处于水平状态，避免运行过程中出现偏载导致轴承异常磨损。泵体的密封结构采用机械密封形式，相比传统填料密封泄漏量更小，维护周期更长，适合长时间连续运行的冷却循环工况。

　　在细节结构处理上，电机顶部设置了标准吊环，便于现场吊装转运，泵体的轴承座位置预留了润滑脂加注口，日常维护时可直接在不停机的状态下补充润滑脂，延长轴承使用寿命。泵体底部设置了泄放螺塞，冬季停机或者长期停用时可拧开螺塞排空泵腔内的残留介质，避免低温冻裂泵体或者残留介质锈蚀流道。联轴器的防护罩采用镂空式设计，既可以起到安全防护作用，也便于日常巡检时观察联轴器的运行状态，及时发现对中偏差或者异常磨损问题。

　　这套结构的建模过程中，对各个部件的装配关系做了完整还原，包括螺栓连接的孔位对应、弹簧的压缩状态模拟、密封件的安装位置都做了精准还原，可直接用于泵组安装的施工交底、管路排布的碰撞检查，也可作为同类型减震泵组结构设计的参考模板，帮助设计人员快速完成类似工况的泵组选型与结构排布，减少重复建模的工作量。
