户外落地式双舱电气控制柜结构设计

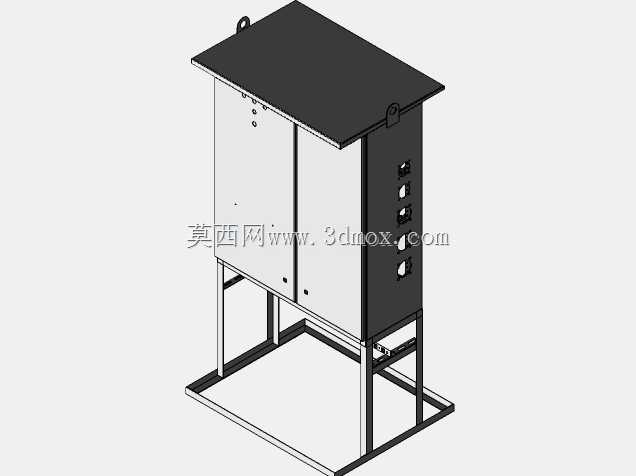

　　这款户外落地式双舱电气柜体，主要面向户外工况下的低压配电、设备动力控制、现场信号中转等场景使用，常见于厂区户外作业区、露天生产场地、户外临时供电点位、郊野配套设施供电节点等场景，能够在无遮蔽的露天环境下为内部电气元件提供可靠的安装承载与防护空间。从结构设计逻辑来看，柜体采用双舱分隔的布局形式，左侧大容积舱室可用于布置主回路断路器、接触器、热继电器等主配电元件，预留充足的走线与元件安装空间，右侧窄舱可独立布置操作按钮、指示灯、转换开关等操作元件，实现主回路与操作界面的物理分隔，既能够避免日常操作时误触主回路带电部件，也能减少主回路大电流走线对操作侧信号元件的电磁干扰。顶部采用斜顶外伸式防雨结构，

　　顶板向单侧倾斜且边缘超出柜体侧壁一定距离，能够在降雨天气快速导排顶面雨水，避免雨水沿柜体接缝渗入内部，顶板与柜体框架的连接位置设置有隐藏式排水导槽，可将接缝处的渗漏水导排至柜体外侧，杜绝雨水沿缝隙进入舱室的隐患。柜体底部采用框架式落地支架结构，支架整体采用型钢焊接成型，底部设置有方形安装底座框架，可通过膨胀螺栓直接固定在混凝土硬化基础上，支架将柜体主体抬离地面一定高度，能够避免地面积水倒灌进入柜体内部，同时也为底部进出线预留了充足的操作空间，方便电缆从柜体底部穿入接线，支架与柜体主体的连接位置设置有加强筋板，能够提升整体结构的抗风载、抗振动能力，适配户外大风、设备运行振动等工况。柜体门板采用内嵌式密封结构，

　　门板与柜体框架的贴合面设置有连续的密封胶条，关闭后能够实现IP54级别的防护能力，可有效阻挡户外粉尘、飞溅雨水进入柜体内部，门板上设置有多点式锁止结构，关闭后能够保证门板与框架均匀压紧密封胶条，避免长期使用后出现密封间隙。右侧操作舱的元件安装板采用可拆卸式设计，可提前在车间完成按钮、指示灯的接线与调试，整体装入柜体后再完成与主舱的线路连接，能够大幅缩减现场安装调试的工期。柜体顶部设置有吊环结构，可直接通过吊装设备完成整体转运与就位安装，无需额外设置吊装点位，适配工地现场的吊装作业条件。从安装边界来看，柜体整体占地尺寸紧凑，支架底座的安装孔位按照通用户外配电柜的安装规范设置，可直接适配多数现有户外配电基础的预留孔位，无需额外改造基础；

　　柜体侧面预留有接地螺栓安装位，可方便完成柜体的保护接地连接，满足电气安全规范要求；内部安装板采用可调节深度的导轨安装结构，可根据不同尺寸的元件调整安装位置，适配不同品牌、不同规格的低压电气元件安装需求，无需重新加工安装板。在结构强度设计上，柜体框架采用折弯钣金件拼接焊接成型，关键受力位置设置有折弯加强筋，能够在板材厚度较薄的前提下保证整体结构刚度，避免运输、安装过程中出现柜体变形，同时控制整体重量，方便现场搬运与安装。柜体的进出线位置均设置有可敲落的进线孔，配备有对应的密封格兰头安装位，可根据实际进出线的电缆数量、直径选择对应的开孔位置，保证进线位置的密封性能。
