户外预装式箱变外壳整体结构设计

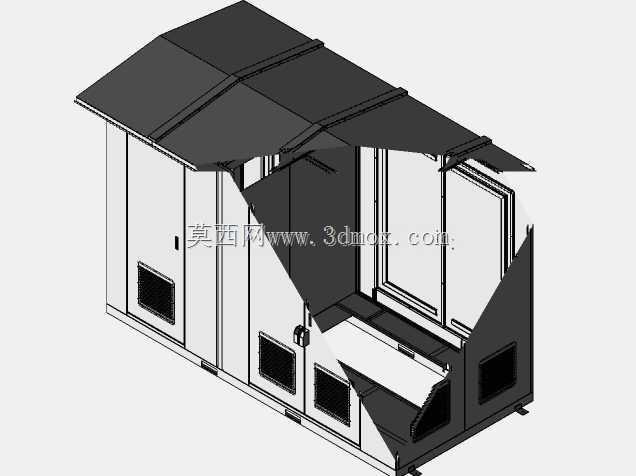

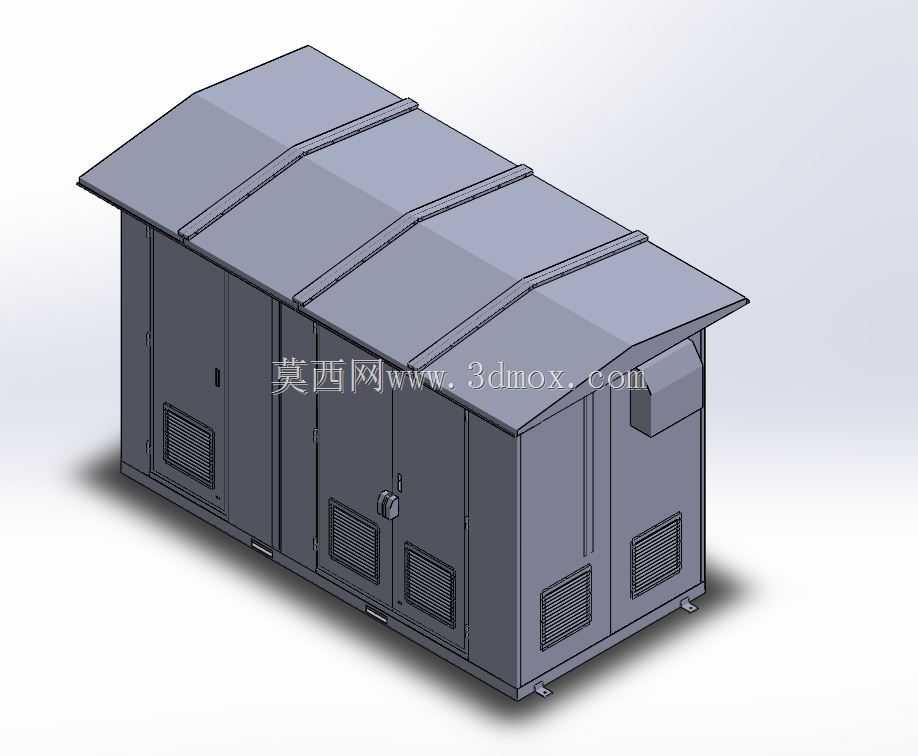

　　这款户外预装式电气柜体的结构设计，核心围绕户外长期驻留的使用场景展开，首先要解决的就是露天环境下的防护问题。从整体外形来看，采用多段式坡屋顶结构，每段屋面都设置了合理的排水坡度，相邻屋面的衔接处做了凸起的导水棱，降雨时雨水会顺着坡面快速流向柜体两侧，不会在顶面形成积水，也避免了雨水顺着拼接缝隙渗入柜体内部，这种分段坡顶的设计相比单块大跨度屋面，还能降低大尺寸钣金件的加工形变概率，提升顶面结构的整体刚性。柜体底部预留了统一高度的安装支脚，安装时可以直接固定在预制的混凝土基础上，支脚将柜体主体抬离地面，既可以避免地面积水倒灌进柜内，也能减少地面潮气对柜体底部钣金的侵蚀，同时给底部进出线缆的排布预留了足够的操作空间，

　　现场布线时不需要额外开挖过深的线缆沟，能有效缩短现场施工的周期。柜体的侧板采用模块化拼接设计，每块面板都做了折边加强处理，不需要额外增加内部加强筋就能保证侧板的抗形变能力，运输过程中可以将面板拆分打包，大幅降低运输时的空间占用，到现场后再通过预装的连接结构快速拼装，减少现场焊接、打磨的工作量。柜体上的通风口全部设置在侧板下部位置，每个通风口内侧都配套安装了防尘防虫的滤网结构，通风路径采用下进上出的设计，外部冷空气从下部通风口进入柜内，带走电气元件运行产生的热量后，从屋顶边缘预留的隐蔽通风槽排出，这种通风结构既保证了柜内的散热效率，又能避免雨水、杂物从通风口直接落入柜内，同时通风口的外置格栅做了防雨斜向百叶设计，

　　即使斜向降雨也不会顺着通风口进水。柜门采用多扇独立对开结构，每扇柜门都配备了三点式锁止结构，关闭后柜门与柜体边框的贴合处设置了整圈的发泡密封胶条，锁止后胶条被均匀压缩，能达到户外使用要求的防护等级，柜门的开合角度可以达到120度以上，方便后期运维人员进入柜内检修设备，柜门内侧预留了二次元件的安装位，可以直接固定指示灯、操作按钮等附属配件，不需要额外在柜内焊接安装支架。柜体侧面还预留了外置附件的安装位，可以根据项目需求固定低压出线的接线罩或者通讯模块的外置天线，安装位做了凸起的防水台，附件固定后密封胶圈压合在防水台上，不会出现渗水问题。整个柜体的钣金折弯处都做了圆角过渡处理，既避免了加工、安装过程中尖锐边角划伤操作人员，

　　也能减少折弯处的应力集中，提升钣金件的使用寿命。在安装边界的设计上，柜体的整体外轮廓尺寸充分考虑了小区、工业园区、道路边等常见安装场景的占地要求，宽度和深度都控制在常规户外设备的占地范围内，不需要额外征用大面积的安装场地，柜体顶部的屋檐外伸尺寸经过反复校核，既可以给柜门区域提供足够的遮雨范围，避免开门时雨水直接淋到柜内元件，也不会因为外伸尺寸过大导致整体运输超宽。柜体表面的涂装采用户外专用的粉末喷涂工艺，涂层厚度均匀，能适应户外紫外线照射、温差变化大的环境，长期使用不会出现涂层脱落、变色的问题，同时可以根据使用场景的需求调整涂层颜色，适配周边的景观环境，比如小区内安装可以选用浅灰、米白等低饱和度颜色，工业园区内可以选用警示性的配色。在结构强度校核上，整个柜体的框架采用加厚的钣金型材焊接而成，能承受户外12级以下的风力载荷，顶部可以承受常规厚度的积雪压力，不会出现框架变形、面板凹陷的问题，各连接部位的紧固件都采用不锈钢材质，避免长期户外使用出现锈蚀导致连接失效的问题。
