M12规格环形吊环螺栓结构设计

　　在车间重型设备移位、模具吊装转运、户外钢结构安装等作业场景里，小规格吊环螺栓是使用频率极高的受力连接件，M12规格的吊环螺栓更是适配多数中小型工装、电控柜、小型动力单元的吊装需求，单颗额定载荷覆盖常规0.5吨级以内的垂直起吊工况，是一线装配、维保班组常备的五金零件。这款吊环螺栓的结构分为环形吊耳与螺纹螺杆两个核心部分，环形部分采用整料锻压成型的闭合圆环结构，没有拼接焊缝，避免了焊接位置应力集中导致的断裂风险，圆环的内孔尺寸适配常规卸扣、吊装带挂钩的穿入需求，不会出现挂钩卡滞或者间隙过大导致吊装过程中晃动幅度过大的问题。螺杆部分采用标准公制粗牙螺纹，牙型角60度，螺距匹配常规M12螺纹的攻丝底孔尺寸，

　　不需要额外定制配套螺母或者攻丝参数，现场安装时直接拧入预制螺纹孔即可，螺杆根部与吊环衔接的位置做了加大直径的过渡台肩，安装到位后台肩会完全贴合被吊工件的安装面，分散吊环根部的压应力，避免螺纹根部受剪切力断裂。设计过程中首先要核算环形截面的抗拉强度，按照垂直起吊的额定载荷乘以1.5倍安全系数来计算圆环截面的直径，确保在突发冲击载荷下不会出现圆环拉直、断裂的情况，同时要校核螺杆螺纹的抗剪切强度，螺纹啮合长度按照不小于1.5倍螺纹公称直径来设计，避免螺纹滑牙导致工件脱落。安装边界上，这款吊环螺栓的安装面必须是平整的刚性平面，不能在斜面、圆弧面上安装，否则台肩无法完全贴合，会导致吊环受侧向弯矩，大幅降低承载能力；

　　螺纹拧入深度必须达到设计要求，不能只拧入几牙就强行起吊，同时吊装时要尽量保证受力方向与螺杆轴线重合，禁止大角度斜拉，侧向受力会让吊环的实际承载能力下降70%以上，极易引发安全事故。日常使用中，这类吊环螺栓每次使用前都要检查圆环表面有没有裂纹、螺纹有没有变形、台肩位置有没有磕碰损伤，出现任何缺陷都要直接报废，不能继续承载使用；存放时要做好防锈处理，避免螺纹锈蚀导致拧入困难或者应力腐蚀开裂，长期在户外腐蚀环境使用的话，还要定期做载荷抽检，确保受力性能符合安全要求。不同于普通外六角螺栓只起紧固连接作用，吊环螺栓是专门的受力吊装件，不能用普通螺栓弯制吊环来替代，普通螺栓的材质韧性、成型工艺都达不到吊装受力的要求，弯制位置会存在极大的内应力，

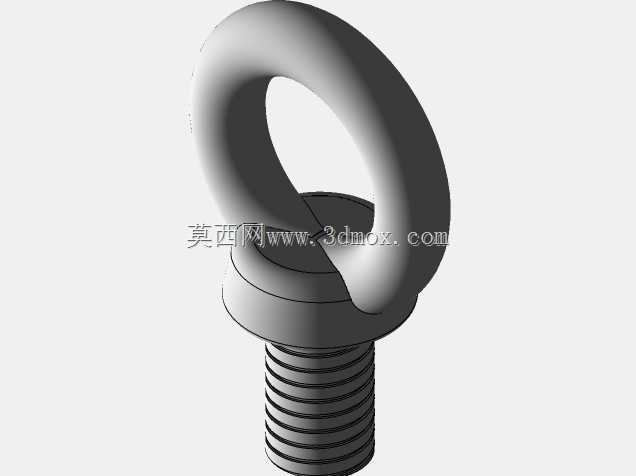

　　起吊时很容易突然断裂。这款M12吊环螺栓的外形尺寸紧凑，不会占用过多安装空间，在设备侧壁、顶部预留的吊装孔位置安装后，突出工件表面的高度较低，不会和周边的管线、结构件发生干涉，适合在安装空间局促的设备上使用，比如小型液压站的顶部吊装位、自动化设备的框架吊装点、中小型焊接工装的起吊位置，都能适配安装。建模过程中，螺纹部分采用真实牙型建模，能够直接用于装配干涉检查，验证拧入过程中会不会和周边零件发生刮碰，环形吊耳的圆角过渡都做了等半径处理，没有尖锐棱角，不会划伤吊装带或者操作人员的手套，台肩的下端面做了精整处理，保证和安装面的接触面积足够，不会出现点接触导致的压痕或者应力集中。
