工业设备控制面板防护箱体结构设计

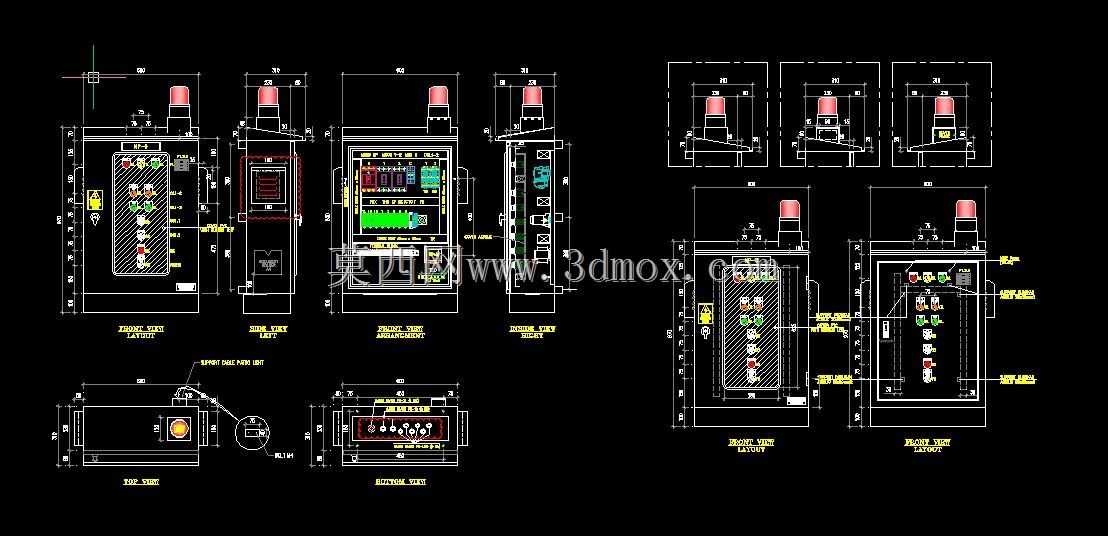

　　这款柜体结构主要面向工业现场的控制单元集成防护需求，在离散制造车间、中小型产线改造、配套设备电控集成场景中应用广泛，核心作用是为内置的控制元件、接线端子、操作显示模块提供封闭的安装空间，同时隔绝车间内的切削粉尘、切削液飞溅、轻微磕碰等外界干扰，保障内部控制回路稳定运行。从结构设计逻辑来看，整体采用框架式拼接思路，底部设置通长的安装基座，基座预留了与地面或设备机架连接的固定孔位，安装时可根据现场布线需求选择底部进线或侧方进线的开孔位置，基座高度经过适配，既可以避免地面潮气侵入柜体内部，也能预留出足够的线缆弯折空间，方便现场施工时的线缆排布。柜体主立面设置了内凹式的操作面板安装区，

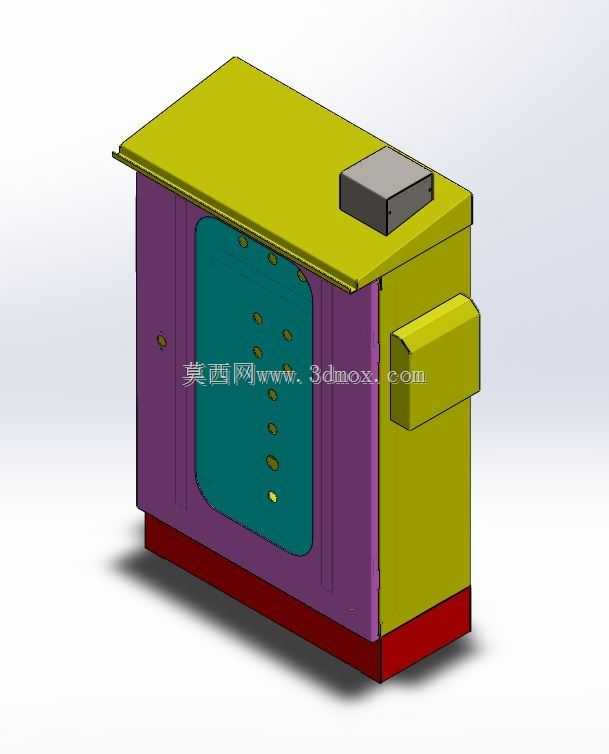

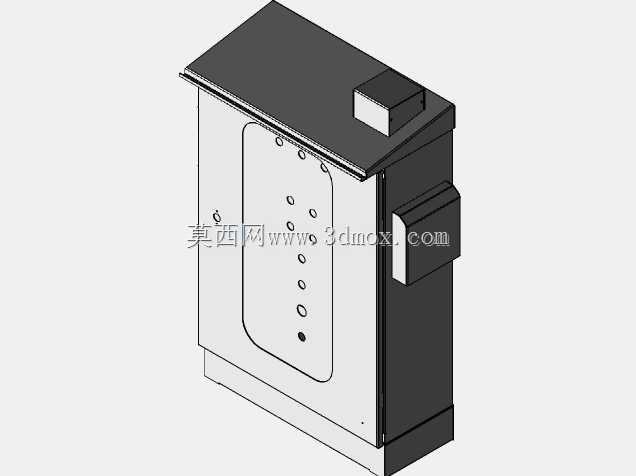

　　内凹结构的设计一方面可以避免操作人员走动时误碰面板上的操作按钮，另一方面也能在面板外侧加装透明防护门时，预留出按钮、指示灯的凸出安装空间，不会出现防护门关闭时挤压元件的问题；面板区域的安装孔位采用通用化排布，兼容常规尺寸的按钮、选择开关、数显仪表的安装间距，不需要二次打孔即可适配多数常规控制回路的元件布局。柜体顶部采用带斜度的顶盖设计，斜度朝向非操作侧，这样的设计可以避免车间顶部落灰、冷凝水在顶盖表面积存，滴落到柜体正面的操作区域，顶盖与柜体主体的拼接处设置了折边咬合结构，不需要额外加装密封胶条即可实现基础的防淋溅效果，同时顶盖采用可拆卸式结构，后期维护时可以直接拆开顶盖进行上部元件的接线与检修，不需要完全拆解柜体侧板。

　　柜体侧方设置了外凸的分线盒结构，分线盒与主柜体内部连通，主要用于外接传感器、执行机构的线缆转接，分线盒的独立空间可以将强电动力线与弱电信号线分隔排布，减少线缆之间的信号干扰，同时分线盒盖板采用单独的固定螺丝，现场接外线时不需要打开主柜体的操作门，降低无关人员触碰主回路元件的风险。从安装边界来看，柜体整体深度控制在常规电控柜的适配尺寸范围内，既可以独立落地安装在设备旁侧，也可以通过背部的安装挂孔固定在大型设备的机身立面上，适配不同的产线布局需求；柜体的门板与框架之间预留了接地端子的安装位，所有金属结构件之间都设计了导通连接点，满足工业电控设备的接地安全要求，避免静电积累或漏电时的安全隐患。细节结构上，

　　柜体的门板内侧预留了线槽安装的固定点位，布线时可以沿着门板内侧的预设点位安装行线槽，将柜内走线整理得规整有序，既方便后期故障排查，也能避免线缆杂乱堆积影响内部散热；操作面板区域的门板与柜体框架之间设置了多点位的固定卡扣，关闭后可以保证门板与框架贴合紧密，减少粉尘从拼接缝隙进入柜内的概率，同时卡扣的固定力度经过适配，日常检修时不需要专用工具即可快速打开门板，操作便捷。
