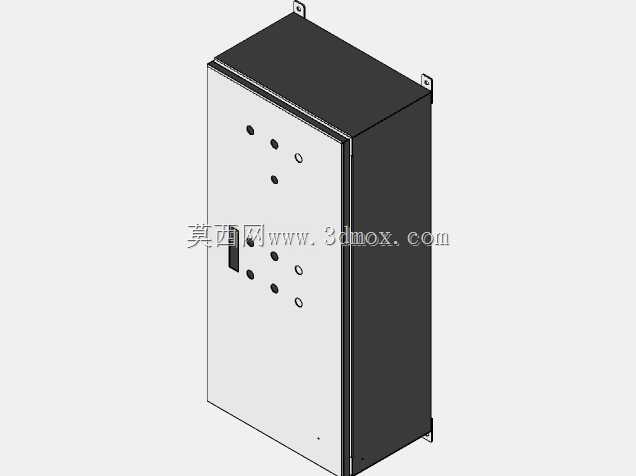

壁挂式电气控制柜体结构设计方案

　　这款壁挂式电控柜体的设计，最初是针对车间墙面安装的低压配电、小型设备控制场景做的定向开发，区别于落地式柜体的大占地特性，这类壁挂结构能充分利用厂房立柱、闲置墙面的垂直空间，尤其适合生产线旁的工位级配电、单机设备的控制回路集成，不用额外占用地面操作通道，也能避免地面杂物磕碰、积水浸泡带来的安全隐患。从结构设计逻辑来看，整个柜体采用一体化折弯钣金成型思路，侧板、顶板、背板的拼接处做了内藏式焊接处理，外部看不到突出的焊疤与拼接缝，既提升了柜体整体的结构刚性，也能减少缝隙处的粉尘、水汽侵入，适配普通机加工车间、普通仓储环境的防护需求。柜门与柜体的配合处做了内嵌式折边，搭配整圈的发泡密封胶条安装位，闭合后能形成连续的密封面，

　　避免车间内的金属切削粉尘、日常清洁的飞溅水进入柜体内部，保障内部电气元件的运行稳定性。柜门表面预留的多个不同孔径的安装位，是按照常用的按钮、指示灯、转换开关、急停按钮的标准安装尺寸排布的，不用现场二次开孔就能直接适配常规的低压控制元件布局，不同孔径对应不同规格的操作元件，排布时也考虑了操作人员的操作习惯，常用的启停按钮布置在人手自然站立操作的舒适高度，急停按钮布置在最易触碰的侧边位置，紧急情况下能快速触发。柜体的安装固定结构做了外伸式安装挂耳，挂耳上预留的长圆形安装孔能抵消墙面安装时的孔位误差，安装时不用精准对齐预埋螺栓的位置，通过长孔的调节余量就能快速完成柜体挂装，四个挂耳分别布置在柜体上下两端的背部位置，挂装后受力均匀，

　　不会出现柜体倾斜、长期使用变形的问题。柜体的外形尺寸经过多场景适配验证，宽度、高度、深度的比例刚好能容纳常规的小型断路器、交流接触器、端子排等元件的排布，内部预留的安装导轨位可以根据元件数量灵活调整安装位置，深度方向预留的走线空间能满足多股控制电缆的弯折、排布需求，不会出现柜门闭合时挤压线缆的问题。柜门的锁具采用嵌入式旋转锁结构，锁具突出柜门表面的高度极低，能避免车间内转运物料时剐蹭锁具导致柜门意外开启，锁具的锁芯采用通用的电控柜专用锁，运维人员用通用钥匙就能开启，不用单独配备特殊钥匙，提升日常运维的便利性。设计时也考虑了柜体的接地连续性，柜门与柜体主体之间预留了接地螺栓安装位，安装时搭配接地铜编织带就能形成可靠的接地通路，

　　避免柜门带电带来的安全隐患。柜体的门板做了双层折边加强处理，即使长期开合使用也不会出现门板变形、密封不严的问题，门板内侧预留的线槽安装位，可以用来固定柜门上的元件连接线，让内部走线更加规整，方便后续的线路检修与元件更换。这类壁挂柜体除了车间工位配电之外，也能适配小型设备的单机控制、消防回路的区域控制、公共区域的照明配电等场景，安装时不需要做复杂的地面基础，只需要在墙面打膨胀螺栓固定挂耳就能完成安装，相比落地柜能节省大量的安装空间与施工成本。在建模过程中，所有的钣金折弯参数都按照常规冷轧钢板的折弯系数设置，折弯半径、避位缺口都符合钣金加工的工艺要求，导出的加工图纸可以直接用于激光下料、折弯成型，不需要二次调整工艺参数，能有效缩短从设计到成品的加工周期。柜体的表面处理预留了喷塑的工艺余量，建模时的外形尺寸已经考虑了喷塑层的厚度，不会出现喷塑后柜门闭合卡滞、配合间隙不均的问题。
