双开门立式电气设备外壳箱体结构

　　这款双开门立式柜体结构，主要面向工业厂区低压配电、车间设备集中控制、生产线信号中转等场景使用，作为内部电气元件的承载与防护载体，日常安装在车间靠墙区域、动力站房侧边、设备集群旁的预留空位，承担隔绝外界粉尘、潮气、意外碰撞对内部元件损伤的作用，同时规整内部走线，方便运维人员定期检修操作。从结构设计逻辑来看，整体采用薄板折弯拼接的钣金工艺路线，主体框架通过冷轧钢板折弯成型后焊接拼合，保证整体刚性的同时控制柜体自重，避免安装时对地面承载造成过高要求。外形尺寸上高度2000mm、宽度1600mm、深度400mm，属于薄型立式柜体，深度方向的尺寸控制适配靠墙安装的场景需求，不会过多占用车间通行空间，安装时底部预留100mm左右的走线空间即可，

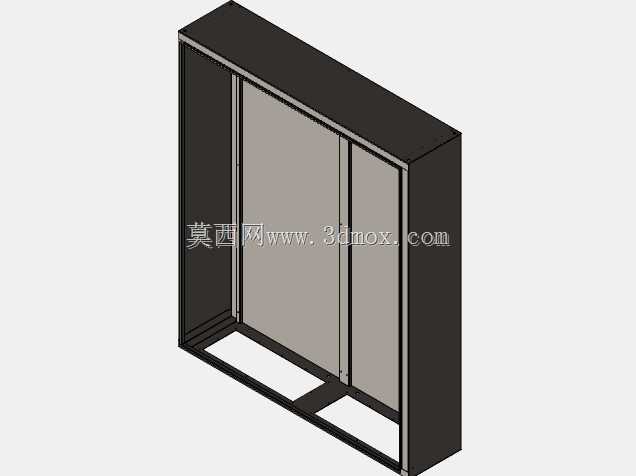

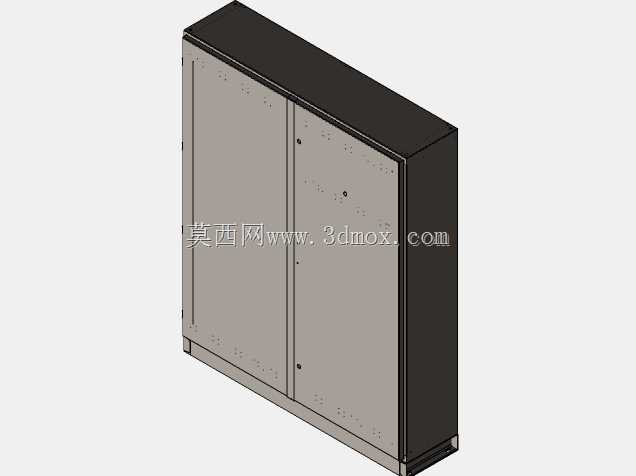

　　侧边与墙体预留不小于50mm的散热间隙，保证柜体运行时内部热量能自然散出。柜门采用对开双门结构，单扇门通过侧边暗藏式铰链与框架连接，门体边缘做折弯翻边处理，既提升门体自身的抗形变能力，关闭时翻边结构也能与柜体框架形成贴合的密封面，减少粉尘从门缝进入柜体内部的概率。门体内侧预留了元器件安装的螺柱点位，可根据实际需求安装指示灯、操作按钮、数显仪表等外露操作元件，无需后期二次打孔破坏柜体防护层。柜体内部预留了多层安装梁的固定孔位，可根据内部安装的断路器、接触器、接线端子排等元件的尺寸，灵活调整安装梁的上下位置，适配不同规格电气元件的安装需求，柜体背部预留了整块的安装背板，通过螺栓与框架连接，大尺寸元件可直接固定在背板上，

　　承重能力优于侧装梁结构。设计时充分考虑了钣金加工的工艺性，所有折弯处均预留了合理的折弯半径，避免折弯时出现板材开裂问题，拼接焊缝均设置在柜体非外露面，焊接完成后打磨平整做表面喷塑处理，既提升外观平整度，也增强柜体的防锈抗腐蚀能力，适配车间多粉尘、偶尔有潮气的使用环境。柜体底部预留了进出线的敲落孔位，现场施工时可根据走线的数量和线缆直径，敲开对应尺寸的孔位安装格兰头，不用现场切割开孔，减少施工时的铁屑残留问题。门体上预留了锁具安装位，可加装标准柜锁，非授权人员无法随意打开柜门，避免无关人员误触内部带电元件造成安全事故。从结构强度验证角度，框架的折弯型材截面经过核算，在满装电气元件的工况下，框架形变量控制在允许范围内，

　　不会出现长期使用后柜门无法闭合、框架歪斜的问题。薄板拼接处均采用断续焊加结构胶密封的方式，既保证连接强度，也避免连续焊接造成的板材热变形问题，减少后期校形的工作量。这款柜体的结构设计没有冗余的装饰性结构，所有结构特征都服务于防护、安装、运维的实际需求，薄型的深度设计尤其适合空间紧张的车间改造项目，不用大幅调整现有设备布局就能完成柜体的加装，双开门的设计也让运维时可以完全打开柜门，接触到内部所有安装区域，不会出现单开门结构的操作死角，日常检修时不用拆除内部元件就能完成接线、调试、更换元件的操作。
