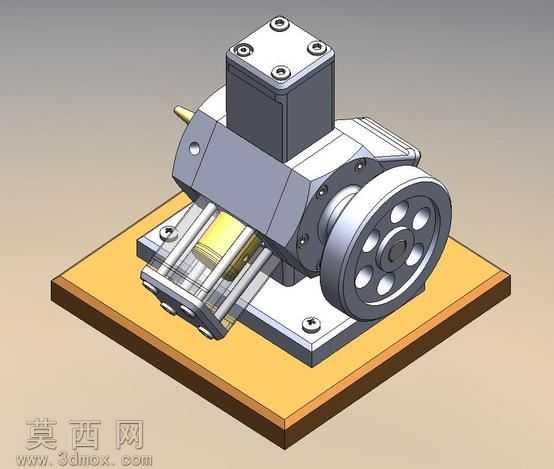

公制版径向空气动力发动机三维结构

本作品为径向空气发动机的公制版本三维建模成果，建模过程严格遵循机械设计的尺寸规范，对发动机的每一处结构都进行了精准还原。整体建模从底座定位结构开始搭建，首先完成带安装孔的方形基座建模，基座表面预留了与主体组件匹配的定位销孔与螺栓过孔，保证后续组件装配的同轴度与位置精度。主体缸体部分采用多实体建模方式，分别构建了上部阀组安装座、中部缸体壳体、侧置进气接口、前端带轮飞轮组件以及下部的活塞连杆传动结构，每一处配合面都按照机械装配公差要求预留了合理间隙，还原真实机械结构的装配逻辑。材质渲染阶段，针对不同部件的物理属性匹配了对应材质：金属壳体部分采用哑光铸铝材质，还原气动发动机壳体的轻质金属质感，表面添加了细微的铸造纹理与倒角高光，避免塑料感；飞轮与带轮部分采用亮面钢材材质，轮缘处添加轻微的磨损质感，模拟机械运转后的真实使用痕迹；安装底座采用层压木板材质，还原台架试验发动机的固定基座质感，螺栓、气嘴等小零件分别匹配镀锌钢、黄铜等对应材质，提升整体渲染的真实度。结构设计上还原了径向空气发动机的核心传动逻辑，活塞组件沿缸体径向布置，通过内部曲轴结构将活塞的往复运动转化为飞轮的旋转运动，上部阀组结构用于控制压缩空气的进出时序，侧置的进气接口用于连接压缩空气气源，各部件的连接结构、螺栓排布、密封面结构都按照真实气动发动机的设计逻辑完成建模，没有出现结构错配、干涉的问题。建模过程中对内部传动结构做了半透明可视化处理，可直观观察活塞与曲轴的配合关系，既满足外观展示需求，也可用于气动发动机的结构原理演示。整体模型装配关系清晰，各零件可独立拆分用于装配教学，渲染效果兼顾工业质感与结构辨识度，完整呈现了径向空气发动机的整体布局与核心构造特点。
