工业用辐条式车轮结构三维设计

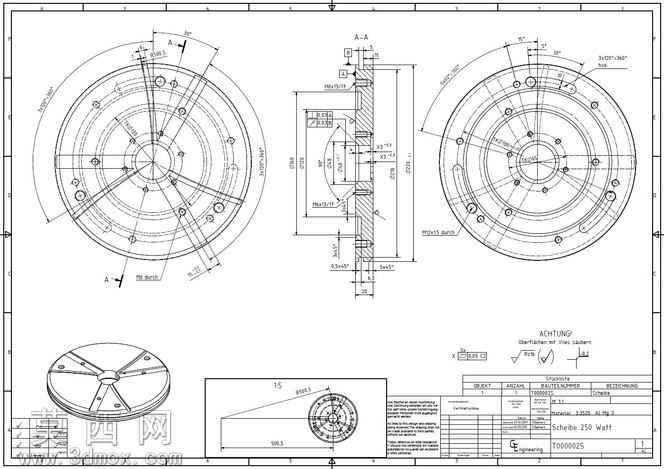

本车轮三维模型采用参数化建模思路构建，建模过程中严格遵循机械制图投影规范，先基于二维工程图的视图标注提取核心尺寸基准，以车轮中心轴线作为全局建模基准，依次完成轮盘基体、辐条结构、安装孔位、定位止口的特征搭建。建模阶段优先使用草图驱动的特征命令，先绘制中心对称的轮辐截面草图，通过圆周阵列命令生成均匀分布的辐条结构，保证每根辐条的截面尺寸、倾斜角度完全一致，满足车轮动平衡的结构设计要求。针对车轮的安装配合部位，建模时严格控制尺寸公差，中心定位孔、周向分布的螺栓安装孔均按照装配要求设置合理的配合间隙，止口端面的平面度特征通过拉伸切除与基准面约束实现，保证后续装配时的定位精度。模型的材质配置根据车轮的使用场景设定，轮体主体采用高强度铸钢材质，表面赋予均匀的金属喷砂质感，安装配合面单独设置机加工面的金属光泽材质，区分铸造毛坯面与机加工面的视觉差异，辐条的棱边位置添加合理的铸造圆角特征，避免应力集中的结构缺陷，还原真实工业车轮的工艺特性。结构设计上兼顾了轻量化与结构强度，辐条采用变截面设计，靠近轮毂中心位置的截面厚度更大，向轮缘延伸时逐步过渡收窄，在保证整体承载能力的前提下减少不必要的材料冗余，轮缘位置设置有适配轮胎安装的限位凸台结构，凸台的圆角、倒角特征完全符合实际生产的工艺要求，避免安装轮胎时出现锐边割损的问题。模型完成后通过干涉检查工具验证所有特征无重叠、无错位，安装孔的位置度与二维工程图标注完全匹配，可直接用于后续的装配仿真、有限元强度分析，也可作为机械设计教学中轮类零件建模的参考案例，完整还原了从二维图纸到三维实体的建模逻辑，每一处结构特征都对应明确的功能设计，不存在冗余的无效建模特征，整体结构规整，特征树逻辑清晰，便于后续的参数修改与结构迭代。
