柯尔特1911手枪撞针弹簧组件结构

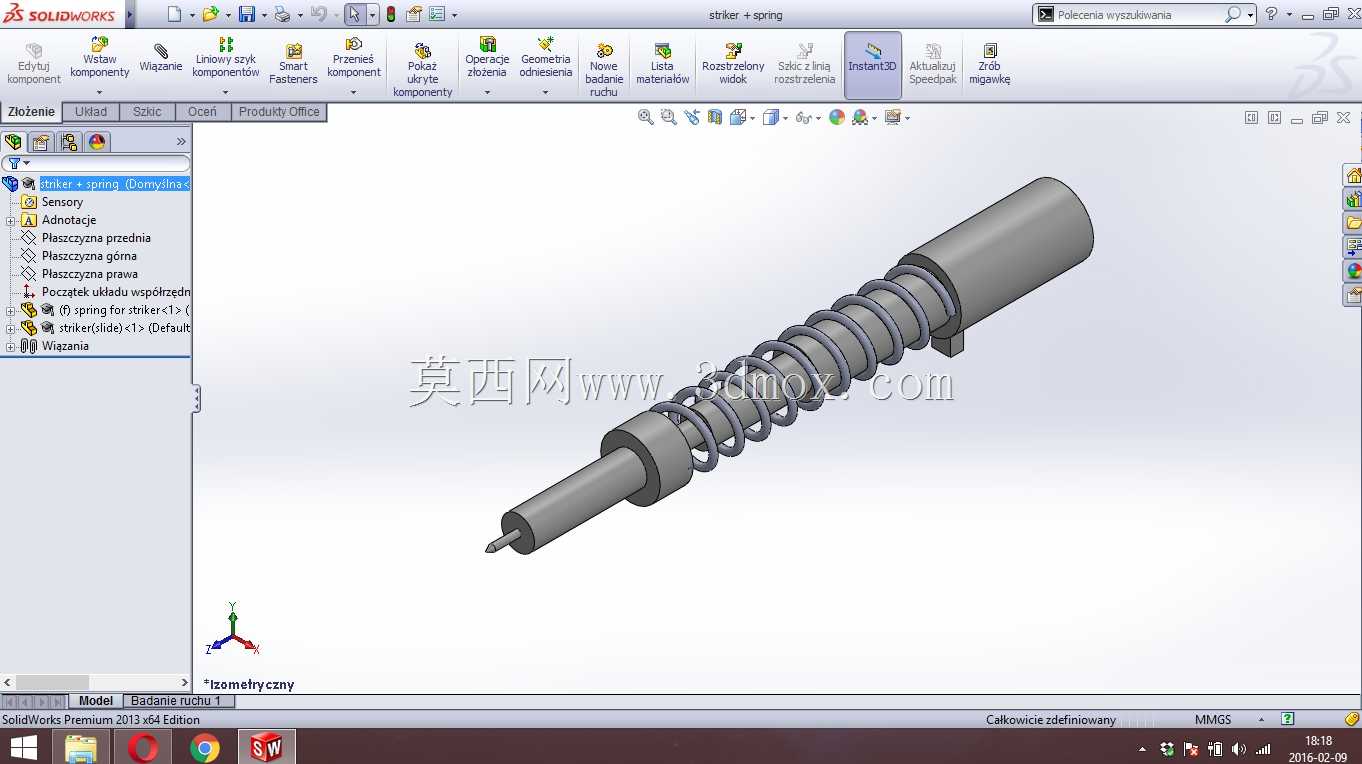

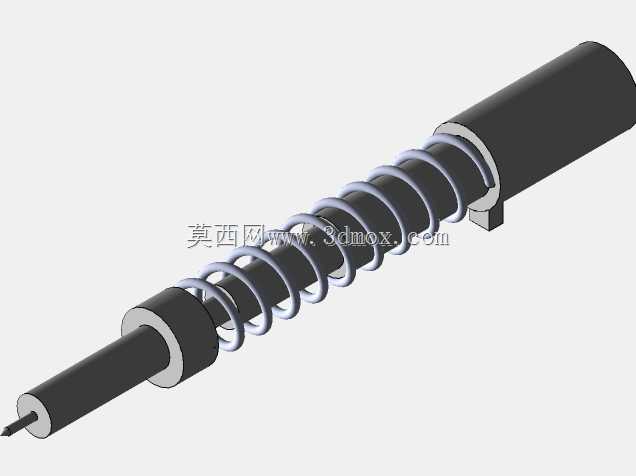

　　这套击发组件的核心作用是在枪械待击状态下承接击锤的击打动能，通过撞针尖部传递冲击力引燃底火，完成弹药击发的核心动作，是半自动手枪击发机构中直接决定发火可靠性的关键部件。从结构布局来看，组件采用同轴嵌套设计，撞针主体为阶梯轴结构，前段为直径较细的击针尖，中段为直径匹配机匣安装孔的导向轴段，后段为直径放大的承力台肩，弹簧套置在撞针中段的导向轴外侧，一端抵靠在撞针后段的承力台肩端面上，另一端抵靠在套筒内部的安装台阶面上，这种布局可以在非击发状态下依靠弹簧预紧力将撞针维持在缩回位置，避免枪械跌落、意外晃动时撞针尖突出击发孔误触底火，同时在击发动作完成后，弹簧的回弹力可以快速将撞针推回初始位置，为下一次击发循环做准备。

　　设计过程中首先要匹配的是安装边界约束，撞针的整体轴向长度需要和套筒内部的击针安装孔深度完全适配，伸出状态下击针尖突出弹底窝平面的尺寸需要控制在合理区间，突出量过小会导致击发时底火撞击能量不足出现哑火，突出量过大则可能击穿底火造成燃气泄漏，甚至引发炸壳故障；径向尺寸上，撞针导向段的直径和安装孔的配合间隙需要控制在合理公差范围，间隙过大会导致撞针运动过程中出现偏斜，击针尖无法正对底火中心，间隙过小则会在积碳、少量污垢进入后出现卡滞，导致击发失效。弹簧的参数匹配是整个组件设计的核心，弹簧的线径、中径、有效圈数需要经过反复校核，既要保证预紧状态下有足够的弹力维持撞针的安全缩回位置，又要保证击锤击打时弹簧的压缩阻力不会过度消耗击发动能，同时弹簧的全压缩长度要小于撞针的最大向前行程，避免击发过程中弹簧出现并圈刚性接触，额外消耗击打能量。

　　从实际应用场景来看，这类击发组件除了在制式枪械的生产、维修环节作为核心备件使用，在影视道具制作、枪械模拟训练器材、轻武器原理教学教具的开发中也有广泛的应用场景，道具制作中可以基于该结构调整材质参数，在保证外形还原度的同时规避真铁的击发能力，满足影视拍摄的安全要求；教学场景下该组件可以直观展示弹簧预紧、轴向冲击传动、弹性复位的典型机械结构原理，帮助学习者理解往复运动构件的设计逻辑。建模过程中需要重点关注几个配合面的形位公差，撞针的导向轴段需要保证圆柱度要求，承力台肩的端面需要和轴线保持垂直，避免弹簧压缩时出现偏载导致弹力不均；弹簧的两端需要做并圈磨平处理，保证两端支撑面和弹簧轴线垂直，减少工作过程中的侧向分力；击针尖的端部需要做合理的圆弧过渡，避免尖锐棱边在多次击发后出现崩缺、磨损，延长组件的使用寿命。

　　在结构优化层面，撞针的承力台肩位置可以设计小尺寸的泄压槽，当出现底火击穿、燃气向后泄漏的情况时，泄压槽可以引导燃气向预设方向泄放，避免高压燃气直接冲击套筒尾部造成构件损坏；弹簧的表面处理需要考虑耐疲劳性能，因为每一次击发循环弹簧都会完成一次压缩-回弹动作，在枪械的全寿命周期内弹簧需要承受数千次甚至上万次的循环载荷，表面喷丸、防锈处理可以有效提升弹簧的疲劳寿命，避免出现过早断裂的故障。整个组件没有多余的复杂结构，所有的尺寸设计、参数选择都围绕可靠性、安全性两个核心目标展开，看似简单的轴类加弹簧的组合，实际上每一处尺寸公差、每一个弹簧参数都经过了上百年的实际使用迭代优化，是典型的经过实战验证的成熟机械结构，对于从事往复运动构件、弹性复位机构设计的工程师来说，这类结构的设计逻辑有很强的参考价值，可以将其同轴布局、预紧复位、行程限位的设计思路迁移到其他需要轴向冲击、自动复位的机械结构设计中，比如自动化设备中的顶针机构、冲压设备的小行程击打机构、锁具的锁舌弹出机构等，都可以参考这类结构的参数匹配逻辑，在保证功能可靠的前提下尽可能简化结构，降低加工和装配的难度。
