柯尔特1911a1枪械用反冲杆结构设计

　　在半自动枪械的自动循环动作实现逻辑里，反冲杆是承担后坐能量传递、套筒复位触发的核心细长轴类零件，其结构可靠性直接决定枪械击发循环的顺畅度与故障发生率，在短后坐自动原理的枪械结构中，这类杆件需要在高频往复运动中保持稳定的同轴度，同时承受套筒后坐带来的瞬时轴向冲击载荷，不能出现弯曲变形、端面磨损超差的问题。从实际装配场景来看，该反冲杆整体为细长等直径杆身结构，两端设置有直径大于杆身的限位凸台，上端凸台用于和套筒底部的抵接面贴合，承接套筒后坐过程中传递的轴向力，下端凸台则卡入握把框架内的复位弹簧导向座限位槽内，为复位弹簧提供轴向定位基准，避免弹簧在压缩、伸展过程中出现径向偏摆，导致卡滞故障。设计过程中首先需要匹配枪械内部的安装空间边界，

　　杆身的有效长度需要严格匹配套筒后坐行程与握把框架内的安装孔深度，预留0.1-0.2mm的轴向窜动间隙，避免温度变化导致零件热胀后出现运动卡滞；杆身直径需要和复位弹簧的内径保持合理配合间隙，单边间隙控制在0.3-0.5mm，既能够为弹簧提供稳定的导向支撑，又不会因为间隙过小导致弹簧伸缩过程中与杆身发生摩擦剐蹭，增加动作阻力。两端凸台的厚度设计需要兼顾强度与空间占用，上端凸台的抵接面需要保证平面度公差在0.02mm以内，确保和套筒接触面均匀受力，避免局部应力集中导致凸台边缘崩裂；下端凸台的直径需要小于安装导向孔的内径，保证杆件在往复运动中可以自适应微小的同轴度偏差，不会出现别劲问题。从功能特性角度看，该反冲杆不需要承担径向载荷，

　　所有受力均为沿杆身轴向的瞬时冲击载荷，因此材料选型上优先考虑具备良好冲击韧性的中碳合金钢，表面做硬化处理提升耐磨性能，杆身外圆的粗糙度控制在Ra0.8以下，降低与弹簧、导向孔之间的摩擦系数，减少往复运动中的磨损量。在实际枪械维护场景中，反冲杆属于需要定期检查磨损量的易损配件，当两端凸台的磨损量超过0.1mm、杆身直线度超过0.05mm时就需要更换，否则会导致套筒复位不到位、击发卡滞等故障，因此建模过程中对杆身的直线度、两端凸台与杆身的同轴度公差都做了严格的定义，确保加工成型后的零件可以直接适配装配，不需要额外修配。不同于普通的传动长轴，这类枪械用反冲杆的运动行程短、冲击频次高，单次循环的运动行程通常在几十毫米范围内，

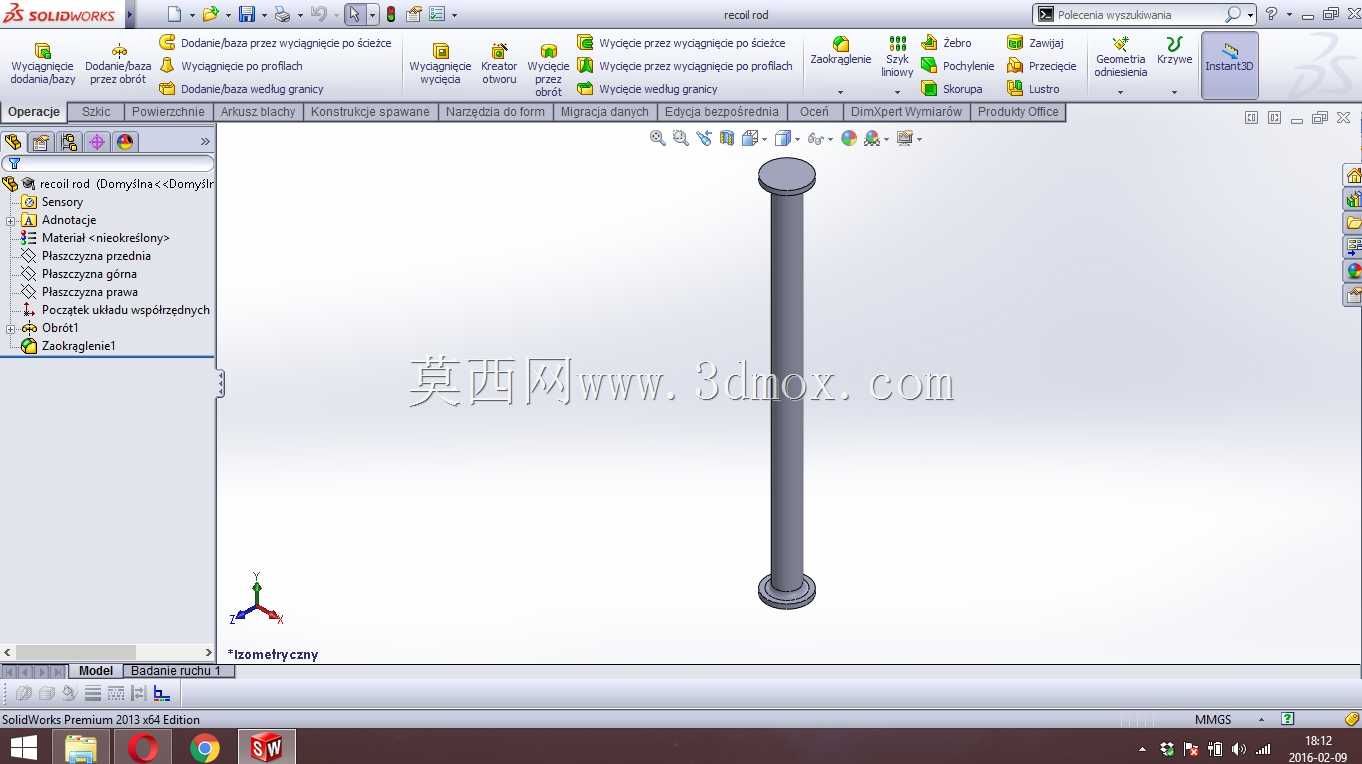

　　但每一次击发都会带来数千牛的瞬时轴向冲击力，因此在结构设计时特意避免了杆身出现截面突变的结构，所有凸台与杆身的衔接位置都做了R0.5的圆角过渡，减少应力集中点，提升零件的疲劳寿命，避免在高频冲击下出现断裂问题。安装时该杆件不需要额外的紧固件固定，完全依靠两端凸台的限位与复位弹簧的预紧力实现位置固定，拆解维护时只需要取出弹簧导向座就可以直接抽出杆件，维护操作十分便捷，这种无紧固件的设计也减少了枪械内部的零散零件数量，降低野外维护时零件遗失的风险。从建模逻辑来看，整个零件采用回转体特征构建，先绘制杆身与两端凸台的截面轮廓，通过旋转特征生成基础实体，之后对衔接位置做圆角处理，对两端抵接面做平面度的公差标注，完全匹配实际加工的工艺顺序，没有冗余的工艺特征，所有尺寸都可以直接用于车削加工，不需要二次转换尺寸。
