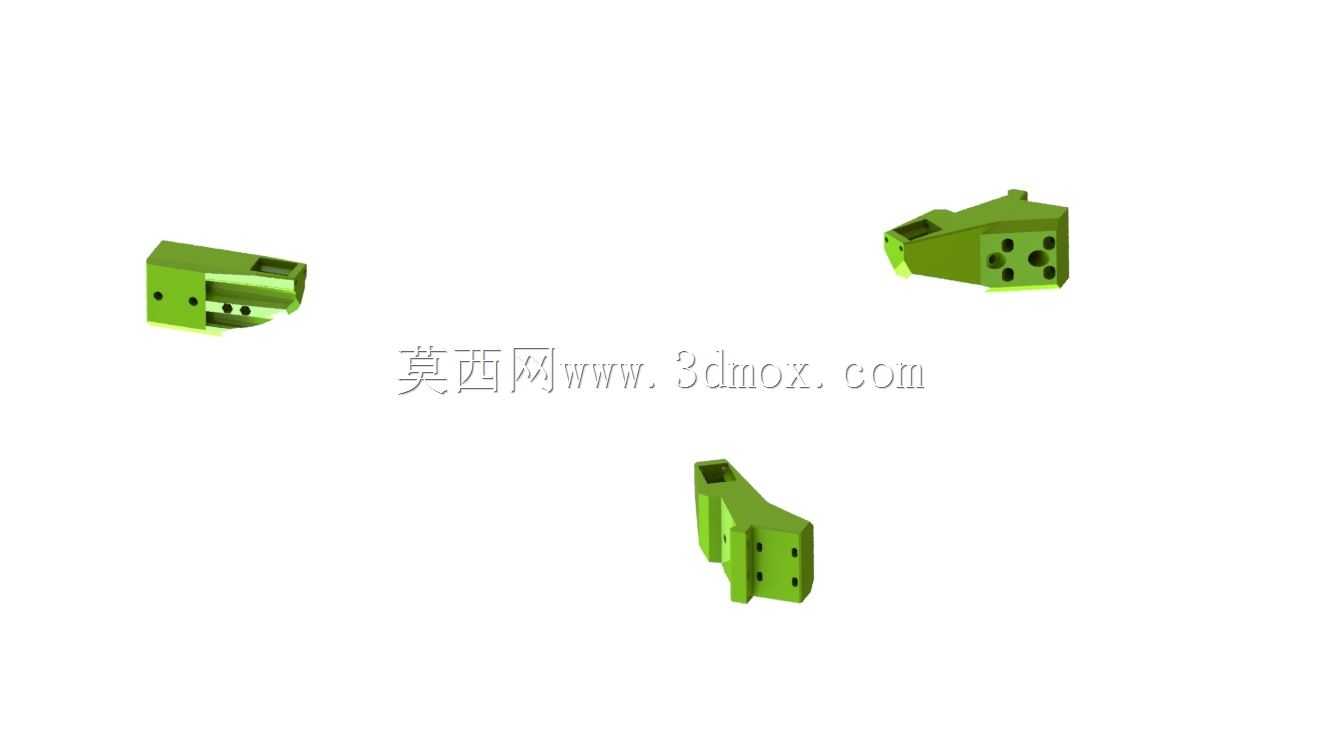

Rat Rig V-Core3适配MGN12H导轨Z臂混装结构件

　　在桌面级FDM 3D打印机的DIY改装与组装场景中，Z轴运动部件的适配性一直是影响整机打印精度、运行稳定性的核心因素之一，尤其是采用MGN系列线性导轨作为Z轴导向结构的机型，连接滑台与托架的臂件结构直接决定了导轨受力状态、热床平台的安装平行度，以及长期往复运动下的结构刚性。这款适配Rat Rig V-Core 3机型的Z臂混装结构，专门针对MGN12H线性导轨的安装尺寸做了兼容设计，同时可向下适配MGN12C托架块的安装孔位，解决了不同批次导轨配件、改装替换件之间的孔位不匹配、安装错位问题，无需额外对导轨滑台或者热床托架做打孔、锉修等二次加工，就能完成Z轴运动组件的装配。从结构设计逻辑来看，这款Z臂没有采用传统的单平面转接思路，

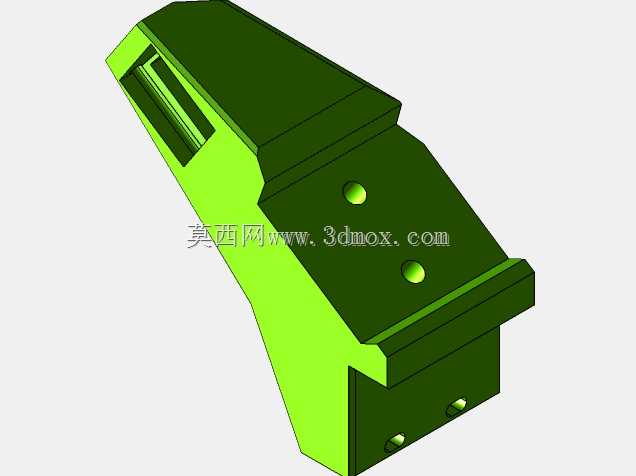

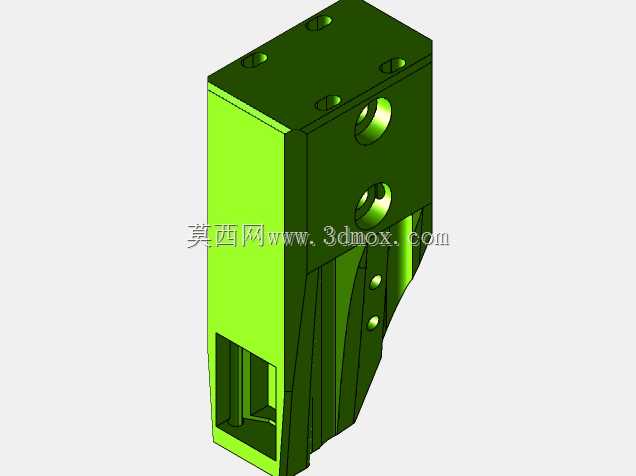

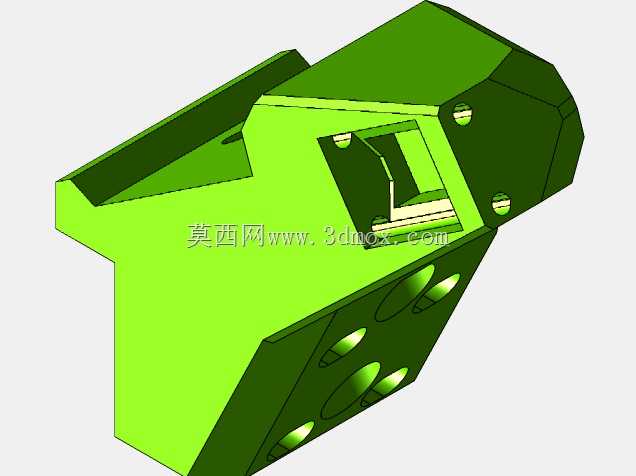

　　而是做了一体化的斜向加强筋布局，在臂体与导轨连接的一侧，预留了与MGN12H滑台安装孔完全对位的沉头孔位，沉头深度刚好匹配常用的内六角圆柱头螺丝的头部尺寸，装配后螺丝头部不会突出臂体表面，避免运动过程中与机架其他部件产生干涉。臂体朝向热床托架的一侧，做了阶梯式的安装面，不同高度的安装平面分别对应不同厚度的热床支撑板、调平组件的安装需求，安装面的平面度公差控制在0.1mm以内，能保证装配后热床平台与X轴横梁的平行度，减少Z轴层级偏移、打印层纹不均等常见问题。考虑到Z轴运动过程中臂体需要承受热床、打印件以及传动皮带带来的复合载荷，臂体的受力薄弱位置做了加厚处理，同时在非安装面区域做了均匀的减重镂空设计，这些镂空不是单纯为了减少材料用量，而是经过受力仿真后去掉的低应力区域，在保证整体结构刚性不低于原装实心臂件的前提下，降低了运动部件的整体重量，能减少Z轴电机启停时的惯性冲击，提升Z轴运动的响应速度，降低长时间运行下的电机负载。在安装边界尺寸上，这款Z臂的整体外轮廓完全匹配Rat Rig V-Core 3的Z轴运动空间，臂体最外侧与机架铝型材立柱之间预留了足够的安全间隙，即使热床做最大行程的Z向升降，也不会与立柱、同步轮、皮带张紧结构产生剐蹭。臂体上预留的导轨安装孔位间距严格遵循MGN12H滑台的标准孔距，装配时只需将滑台推入导轨对应位置，对齐孔位后锁紧螺丝即可，不需要反复调整臂体的安装角度来保证垂直度。针对DIY用户常见的配件混用场景，

　　这款混装Z臂的托架连接孔位同时兼容MGN12C托架块的安装尺寸，也就是说用户如果手头有旧的MGN12C托架，不需要额外更换整套导轨滑台，就能直接装配使用，降低了改装和维修的配件成本。从实际应用场景来看，这款结构件既可以用于全新Rat Rig V-Core 3机型的组装，也可以作为原有设备Z臂损坏后的替换件，还适合对原有Z轴结构进行刚性升级的改装场景——不少用户在使用原装Z臂时，会因为打印大重量模型、长期高速打印出现臂体轻微形变，导致热床倾斜、打印件翘边甚至掉件，这款带加强筋结构的混装Z臂能有效提升Z轴连接部位的抗形变能力，在持续的Z轴往复运动中保持结构尺寸稳定。在装配细节上，臂体上的所有安装孔都做了导入倒角，

　　拧入螺丝时不会因为孔口毛刺导致螺丝偏斜、滑牙，不同功能的孔位做了直径区分，避免用户装配时搞错螺丝规格，比如导轨安装孔对应M3螺丝，托架连接孔对应M4螺丝，孔位直径的差异能从根源上减少装错螺丝导致的部件损坏。臂体与导轨接触的安装面做了微凸的加工基准点，能避免臂体与滑台表面之间因为加工平面度误差出现虚接，锁紧螺丝后整个连接面受力均匀，不会出现局部应力集中导致的滑台运行卡顿、导轨磨损加快问题。对于三维结构设计从业者来说，这款Z臂的设计思路也有不少可借鉴之处：在做跨配件兼容的结构设计时，不是简单的把不同配件的孔位叠加到同一个零件上，而是要综合考虑不同配件的安装高度、受力方向，在兼容孔位的同时保证结构整体的力流传递顺畅，避免因为兼容设计导致结构刚性下降；在做减重设计时，不能盲目挖孔，要结合零件的实际受力路径，去掉应力水平低的区域，在应力集中的受力路径上做加强，才能实现减重与刚性的平衡。在实际装机测试中，装配这款Z臂的Z轴运动组件，在0.2mm层厚、120mm/s打印速度的工况下，Z轴的定位精度能保持在0.05mm以内，连续运行数百小时后，臂体与滑台的连接位置没有出现松动，热床的平行度变化量小于0.08mm，完全满足桌面级3D打印机的精度要求。同时因为臂体的减重设计，Z轴电机的运行温度比装配原装实心臂时低3-5℃，长时间连续打印也不会出现电机过热丢步的问题。
