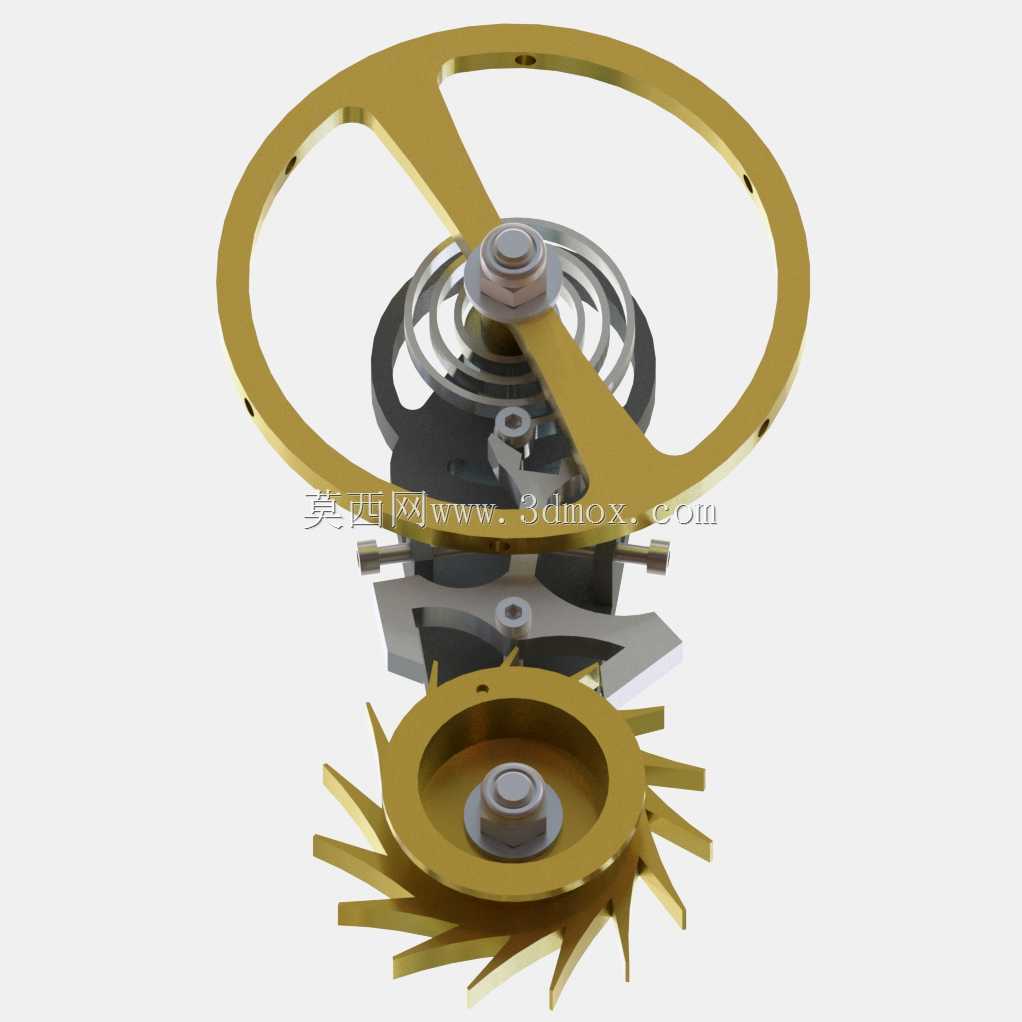

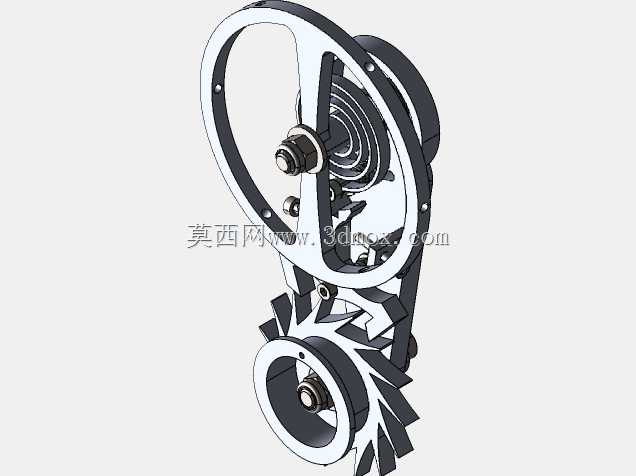

瑞士杠杆式钟表擒纵机构结构设计

　　在精密计时仪器的研发与教学场景中，擒纵机构作为机械钟表的核心调速组件，直接决定走时精度与动力传递稳定性，这套杠杆式擒纵结构的三维设计，完整还原了瑞士传统机械表核心机构的运动逻辑，可直接用于钟表结构原理演示、精密传动方案验证、小型计时装置的原型开发环节。从实际功能层面看，该机构承担着机械钟表动力系统与调速系统的衔接作用：一方面将原动系传递来的旋转动力周期性补充给摆轮游丝组件，维持摆轮的稳定等幅振荡；另一方面通过擒纵叉与擒纵轮的齿形啮合限位，严格控制齿轮系的转速，将动力输出转化为均匀的时间刻度指示，整套结构可实现对跳动率、跳动误差的精准调校，同时预留了托盘倾斜角度的调整余量，能够适配不同摆幅的摆轮组件匹配需求。

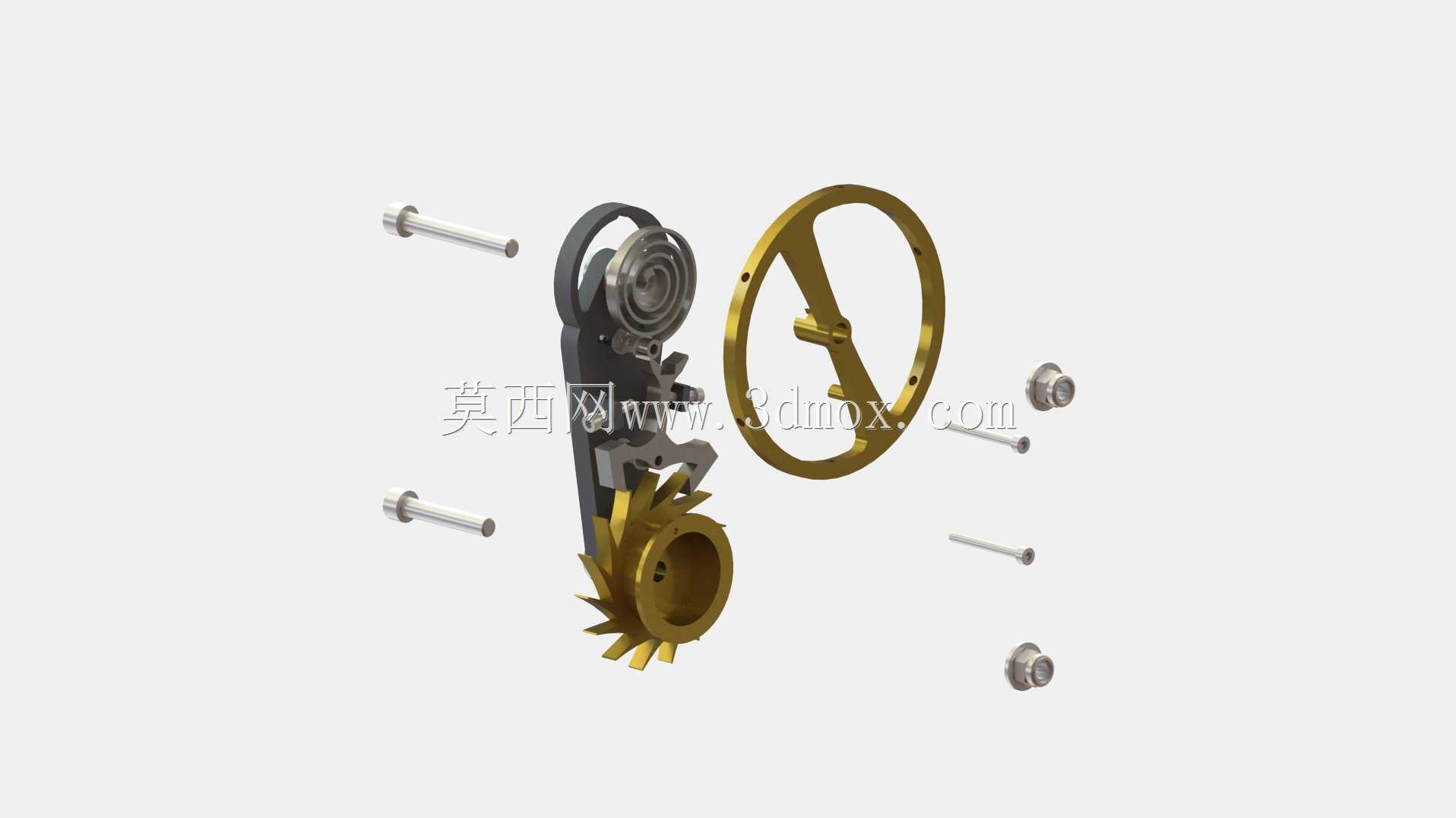

　　设计过程中优先遵循最少零件数量原则，整体结构仅包含摆轮组件、游丝、擒纵叉、擒纵轮、固定支架几类核心构件，所有零件的几何形态均满足3D打印成型与常规精密机加工的工艺要求，其中擒纵轮、托盘、滚轮宝石位置的几何参数参考成熟钟表擒纵结构的设计逻辑，将配重结构直接集成在逃生轮本体上，省去了额外的配重安装环节，简化整体装配流程的同时，降低了多零件装配带来的累积误差。整套机构的紧固件全部采用公制M3与M6标准组件，安装边界可适配常规台式教学演示台、小型机械钟表机芯的装配空间，摆轮组件的旋转轴线与擒纵轮、擒纵叉的传动轴线保持严格的平行度公差，装配时仅需保证各铰接点的转动间隙控制在0.02mm以内，即可实现稳定运行，机构的运行周期与配重参数直接相关，

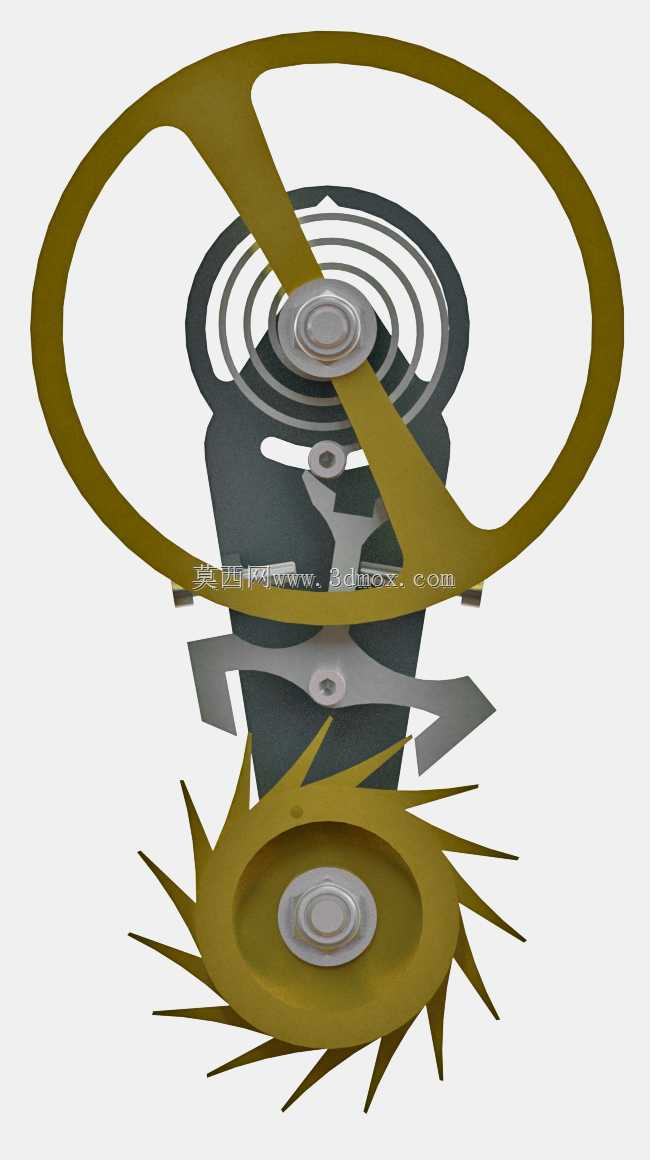

　　常规配置下每下降1米配重行程可实现30秒的稳定走时输出。从结构细节来看，摆轮采用双辐条环形结构，在保证转动惯量满足调速要求的前提下尽可能降低自身重量，游丝采用平面涡卷弹簧结构，与摆轮同轴安装，通过端部的固定桩与支架连接，可通过调整游丝有效长度实现走时快慢的微调；擒纵叉采用叉瓦式结构，两个限位叉瓦与擒纵轮的齿形精准配合，在摆轮往复摆动的过程中，通过叉口与摆轮上的圆盘钉配合实现周期性的锁接与释放动作，每个运动循环中擒纵轮仅转过一个齿距，将连续的旋转运动转化为间歇的步进输出，同时给摆轮传递固定的冲量，补偿摆轮运动过程中的空气阻力与铰接摩擦损耗。在实际应用场景中，这套结构既可以作为职业院校机械原理课程的实物演示教具，

　　帮助学习者直观理解间歇传动、精密调速的机械原理，也可以作为独立制表人开发小型机械钟表的核心机构参考，直接提取核心参数调整尺寸后即可适配不同尺寸的机芯设计，同时对于从事精密传动设计的工程师而言，该结构的齿形配合、公差分配、间隙补偿设计思路，也可以为其他小型精密间歇传动机构的开发提供参考，比如小型计数装置、精密分度机构的设计中，都可以借鉴这类擒纵结构的锁止-释放-冲量传递的动作逻辑，保证机构运行的稳定性与定位精度。装配过程中需要重点关注几个关键公差：擒纵轮齿面与叉瓦的接触位置需要保证足够的光洁度，减少长期运行的磨损；各铰接轴的同轴度公差需要控制在0.01mm以内，避免转动卡滞；游丝的安装需要保证平面与摆轮端面平行，避免摆轮转动过程中出现游丝蹭圈的问题，影响走时精度。整套结构没有采用特殊的非标零件，所有构件都可以通过常规的精密铣削、线切割工艺加工完成，配合标准紧固件即可完成组装，调试过程中仅需通过调整擒纵叉的限位位置、游丝的有效长度，即可获得稳定的运行状态，不需要复杂的专用调试工具。
