重型吊装用三角运输吊耳结构设计

　　在重型设备转运、大型结构件厂内移位、户外工程吊装作业场景里，这类三角构型的运输吊耳是非常常见的受力连接件，和常规焊接式平板吊耳不同，它采用整体实心切削成型的结构，没有拼接焊缝带来的应力集中隐患，能适配更高频次的重复吊装需求，很多重型装备制造厂的预装工位、物流转运环节都会批量配置这类吊具配件。从实际使用场景来看，这类吊耳主要承担垂向载荷的传递，作业时吊索穿过吊耳中部的镂空区域，吊耳底部的平直端面贴合被吊物件的安装基面，通过螺栓或者焊接的方式和被吊件固定，相比带铰接轴的活动吊耳，它的结构更紧凑，不需要额外预留销轴的安装空间，对于安装面空间受限的重型构件来说适配性更强。设计这类吊耳的时候，首先要核算的是垂向额定载荷下的结构强度，

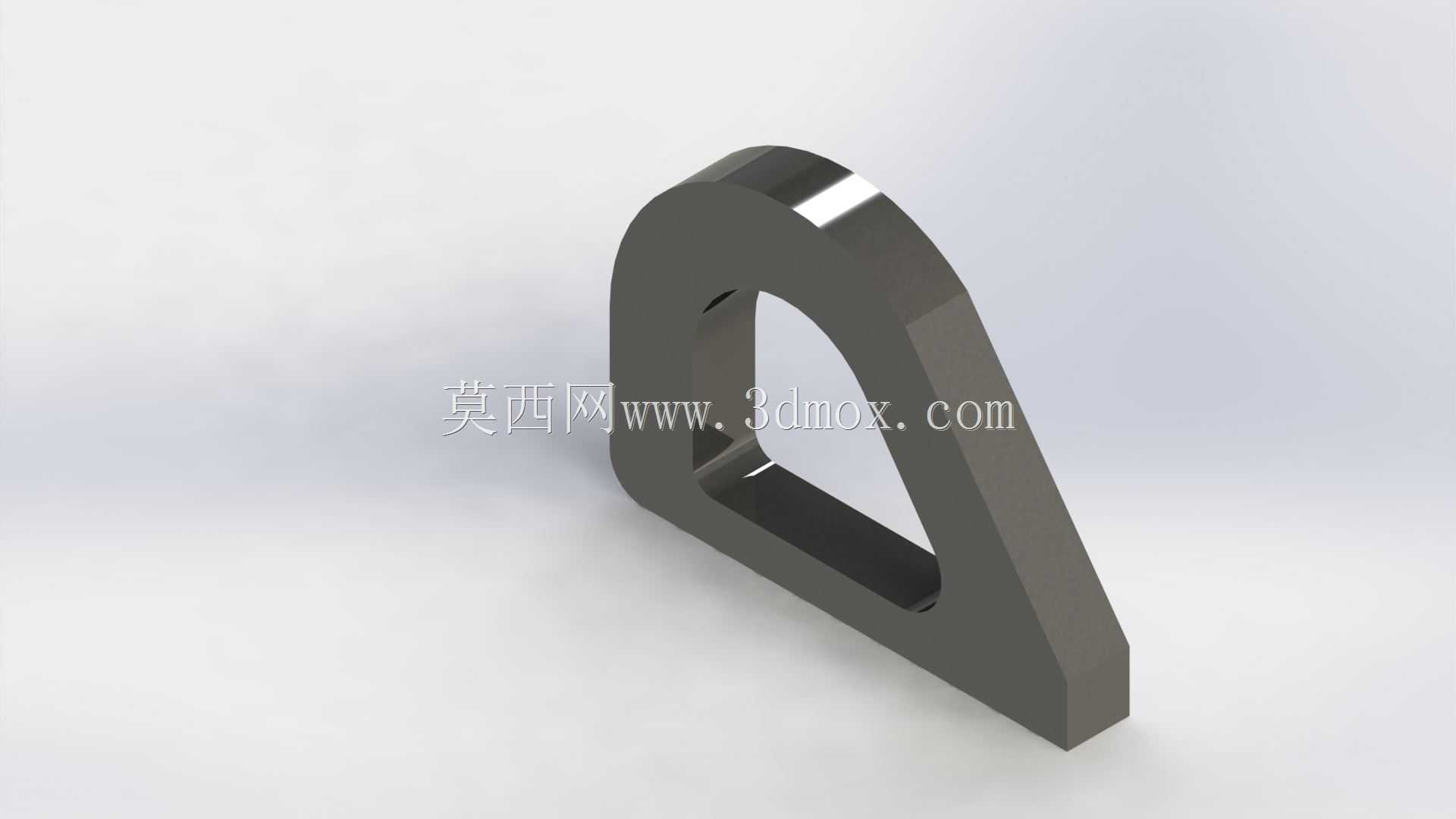

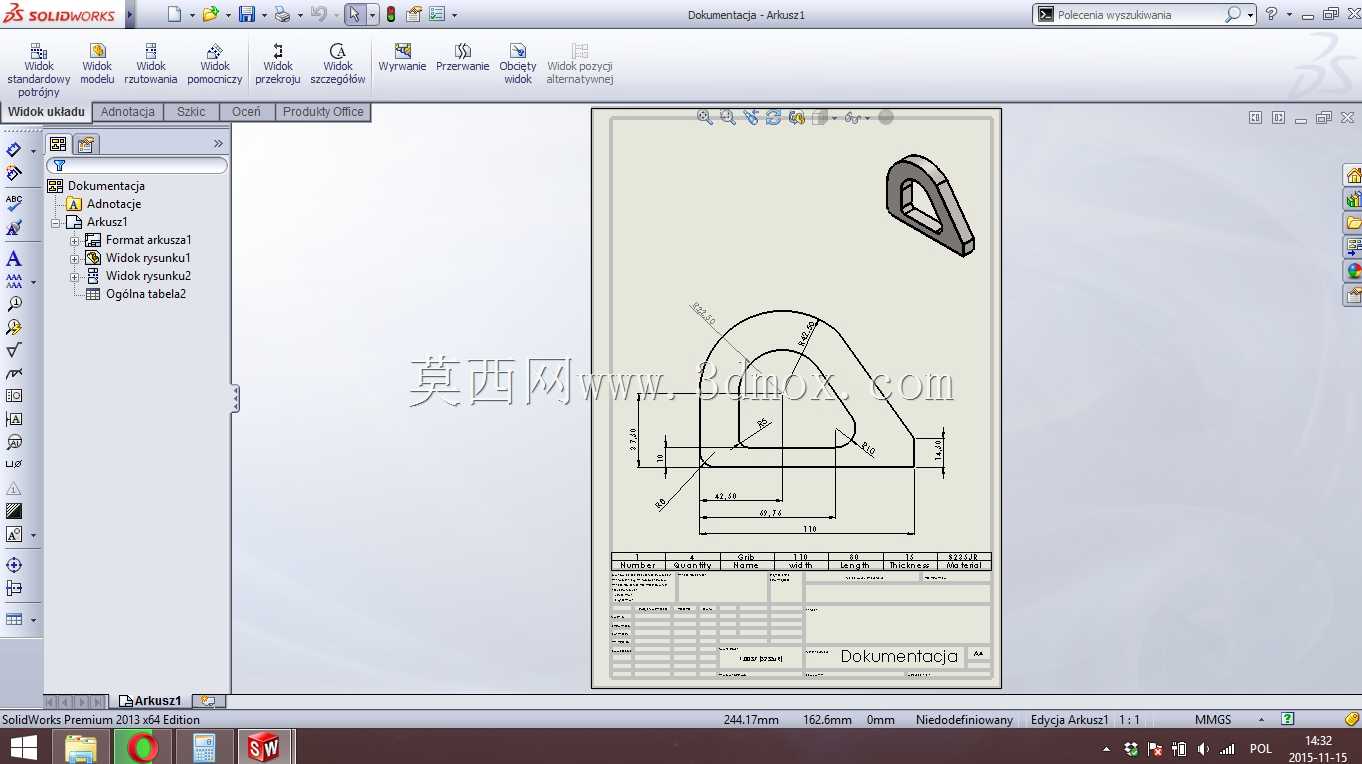

　　整体采用类三角形的外轮廓，是因为三角形结构在承受垂向拉力的时候，力流可以沿着两侧的斜边顺畅传递到底部安装面，不会出现直角区域的应力突变，中部的镂空区域做了大圆弧过渡，避免吊索和吊耳接触的位置出现尖锐棱边切割吊索的问题，同时镂空区域的尺寸要匹配常用吊装带、钢丝绳索具的直径，预留足够的穿索空间，避免索具挤压变形。从外形尺寸的边界来看，这类吊耳的整体厚度根据额定载荷不同有不同的规格，常规适配5吨以内垂吊载荷的款式，整体厚度在20mm到30mm之间，底部安装面的宽度要保证和被吊件的接触面积足够，避免单位面积压应力过大压伤被吊件的表面，两侧斜边的倾斜角度控制在30度到45度之间，这个角度区间既能保证力流传递的顺畅性，也能控制吊耳的整体重量，

　　减少不必要的材料浪费。安装的时候要注意，吊耳的底部安装面必须和被吊件的安装基面完全贴合，不能出现翘边、间隙，如果是采用螺栓固定的方式，螺栓的排布要对称分布在吊耳底部的两侧，保证每个螺栓承受的载荷均匀，避免单侧螺栓受力过载断裂；如果是采用焊接固定的方式，要在吊耳底部的周边开连续焊坡口，焊脚高度匹配吊耳的厚度，焊接完成后要做探伤检测，排除焊接气孔、夹渣带来的强度隐患。和市面上常见的薄板冲压吊耳相比，这种实心结构的吊耳抗冲击性能更好，在吊装作业出现小幅晃动、载荷瞬时波动的时候，不会出现板材变形、撕裂的问题，很多矿山设备、重型机床部件的运输环节都会优先选用这类结构的吊耳，因为这类设备的部件自重较大，转运过程中路况复杂，

　　吊具的可靠性直接关系到运输安全。另外在细节设计上，吊耳的所有外棱边都做了倒角处理，一方面是避免安装作业的时候锋利棱边划伤操作人员，另一方面也能减少应力集中点，提升吊耳的疲劳寿命，中部穿索孔的内表面做了光滑打磨处理，降低索具和吊耳之间的摩擦损耗，延长吊索的使用寿命。在选型的时候，要根据被吊物件的自重、吊装作业的角度、动载荷系数来匹配对应载荷等级的吊耳，不能小规格吊耳超载使用，同时要定期检查吊耳的表面是否有裂纹、变形，穿索区域是否有严重磨损，出现损伤的吊耳要及时更换，避免吊装过程中出现断裂坠落的安全事故。这类吊耳除了用于物件的垂吊运输，也可以作为设备的永久固定吊点，安装在重型设备的机架顶部，方便设备后期安装、移位的时候挂接索具，相比可拆卸的吊环螺栓，它的结构强度更高，不需要在设备机架上加工深螺纹孔，对于壁厚较薄的机架结构来说适配性更好。
