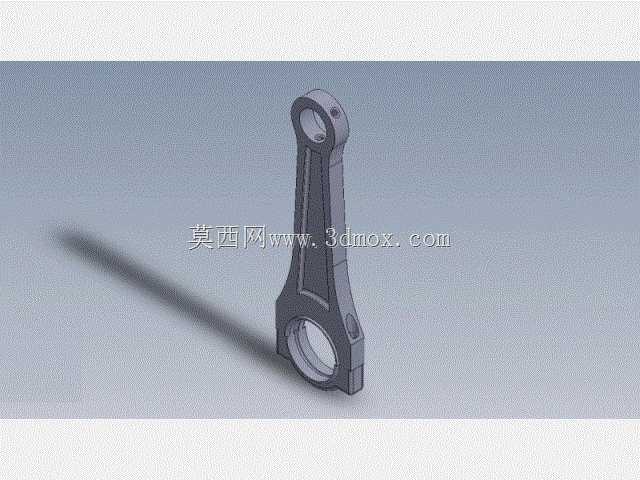

汽车发动机连杆结构三维设计模型

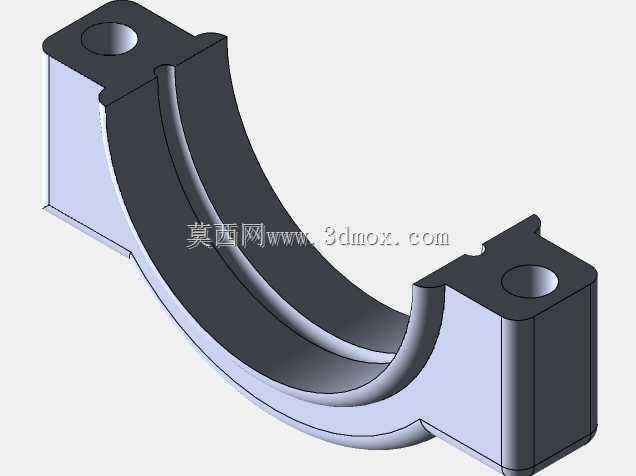

　　在往复式内燃机的动力传递路径中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力总成的运行可靠性与疲劳寿命。日常做动力总成结构匹配时，首先要明确连杆的安装边界：小端通过活塞销与活塞销座孔配合，工作过程中随活塞在气缸内做上下往复运动，需要预留足够的活塞销浮动间隙，同时要保证小端衬套的润滑通道与活塞油道对齐，避免高速工况下出现干磨烧蚀；大端采用剖分式结构，通过连杆螺栓与曲轴连杆轴颈紧固，剖分面的定位精度直接影响大端轴瓦的同轴度，装配时需要严格按照螺栓扭矩要求分步拧紧，避免轴瓦偏磨引发的曲轴轴颈拉伤。

　　从功能特性来看，连杆在工作循环中需要承受交替变化的气体爆发压力、活塞组往复惯性力以及自身摆动产生的离心力，这些载荷呈现周期性交变特征，因此杆身截面通常采用工字形设计，在保证足够抗弯、抗扭刚度的前提下尽可能降低自身重量，减少往复运动惯量对曲轴平衡的影响。设计过程中需要重点校核几个关键位置的应力集中情况：小端与杆身的过渡圆角、大端与杆身的过渡区域、连杆螺栓孔周边，这些位置在交变载荷作用下容易萌生疲劳裂纹，因此圆角参数需要经过多轮CAE仿真迭代，在满足加工工艺要求的前提下尽可能增大圆角半径，降低应力集中系数。

　　实际选型匹配时，需要结合发动机的排量、标定转速、爆发压力参数确定连杆的外形尺寸边界：小端孔径需要匹配对应规格的活塞销直径，大端孔径需要匹配曲轴连杆轴颈的尺寸，杆身长度需要结合活塞行程与曲轴回转半径确定，保证活塞运行到上止点与下止点时，连杆摆动角度处于合理区间，避免活塞与气缸壁之间出现过大的侧压力，加剧气缸套的偏磨。同时大端的外圆尺寸需要满足曲轴箱的装配通过性要求，保证发动机装配过程中连杆可以从气缸体下方顺利装入，不会与曲轴箱内壁发生运动干涉。

　　针对不同的应用场景，连杆的细节设计也会存在差异：乘用车高转速汽油机的连杆通常采用更高强度的锻钢材料，杆身截面更纤细，重量控制更严格，以适应高转速下的惯量控制要求；商用车大排量柴油机的连杆则更侧重结构强度，杆身截面尺寸更大，大端连接螺栓数量更多，能够承受更高的爆发压力冲击。在做三维建模过程中，需要准确还原连杆的所有细节特征：小端的衬套安装定位槽、大端的轴瓦定位唇凹槽、杆身的润滑油道、连杆螺栓的安装沉孔与定位面，这些细节直接影响后续工程图输出与工艺加工的准确性，任何一个特征的遗漏都可能导致加工出的零件无法完成装配。

　　另外需要注意连杆的重量分组设计，同一台发动机装配的所有连杆重量差需要控制在极小的公差范围内，大端与小端的重量分配也要符合动平衡要求，避免发动机运行过程中出现异常振动，影响整机NVH表现。建模时可以通过参数化设计方式，将关键尺寸设置为可调整参数，方便后续针对不同排量的发动机机型做快速变型设计，缩短产品开发周期。在结构验证阶段，还需要结合运动仿真分析连杆在整个工作循环中的运动轨迹，检查其与活塞、气缸壁、曲轴平衡块之间的最小间隙，确保极端工况下不会出现运动干涉，为后续的零部件详细设计提供可靠的三维数据支撑。
