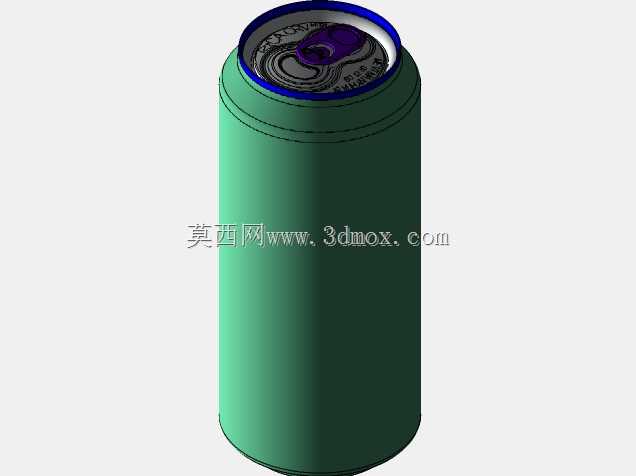

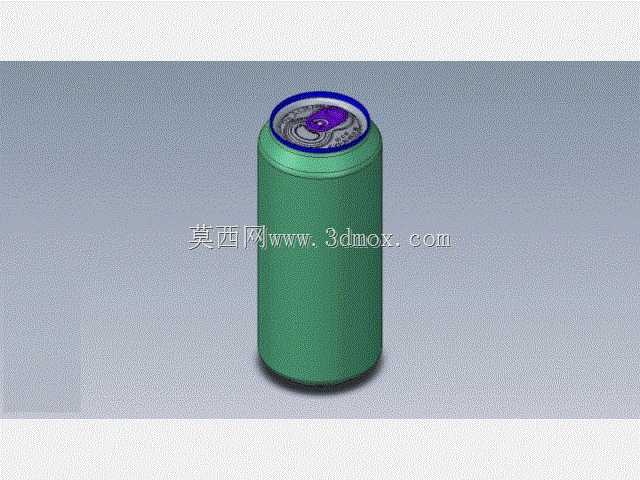

带易拉开启结构的密封金属饮品罐体

　　日常快消品灌装生产线中，这类带易拉开启结构的金属罐体是含气饮品、即饮茶饮、功能饮料最常用的内包装载体，从灌装工位的冲罐、洗罐、注液、封盖到后续的喷码、装箱、码垛全流程，罐体的结构精度直接决定整线生产的良品率，也影响终端流通环节的密封可靠性。做这个罐体的三维结构时，最先要卡准的是封盖卷边的配合尺寸，罐口的翻边圆弧半径、卷边后的叠接率必须匹配行业通用的封盖滚轮参数，不然在高速封盖工位很容易出现卷边松动、密封胶填充不均的问题，后续储运过程中一旦出现漏液，整批次产品都要做报废处理。

　　罐身采用的是薄壁深冲结构，常规量产用的0.22mm到0.28mm厚度的马口铁或者铝合金板材，在建模时要提前预留深冲成型的壁厚变化量，罐身中部的加强筋不是随意加的环形凸起，每道筋的凸起高度、圆弧过渡角度都要经过承压验算，毕竟含气饮品内部有0.3MPa到0.5MPa的内压，堆码时还要承受上层整箱货物的静压力，没有合理的加强筋结构，仓储堆码到三层以上就容易出现罐身瘪陷、甚至爆罐的问题。罐底的内凹球面结构也有讲究，球面的曲率半径、底部支撑凸缘的宽度，既要保证罐体站立时的平面度，避免在输送线上出现卡罐、倒罐，还要能在内部压力异常升高时通过底部外凸实现泄压，避免罐体直接爆裂带来的安全隐患。

　　易拉盖的结构是整个罐体设计的核心难点，拉环的铆接点位置、刻线的深度控制要兼顾两个看似矛盾的需求：一是储运过程中刻线不能因为挤压、震动出现意外开裂，二是消费者开启时的拉环启破力要控制在15N到25N之间，太硬会导致拉环断裂无法开启，太轻则容易在运输途中漏液。建模时要把刻线处的剩余壁厚精确控制在0.08mm到0.12mm之间，拉环的杠杆支点位置要刚好对准启破刻线的起始点，保证开启时的力能顺着刻线均匀传导，不会出现拉环脱铆、刻线撕裂不连贯的问题。

　　从实际应用场景来看，这类罐体的外形尺寸必须严格匹配现有灌装线的工装模具，常规330ml规格的罐体直径要控制在66mm±0.1mm，总高度控制在115mm±0.2mm，不然无法适配现有灌装机的星轮导槽、封盖头的定位尺寸，客户如果要开新模生产，仅改1mm的直径就要更换整线的导板、护板、检测探头，改造成本极高。另外罐身的外表面要预留足够的印刷定位基准，建模时在罐身下部做的0.3mm深的定位凹点，是给喷码、套标工位做光电检测用的，能保证每一个罐体的商标图案都在同一朝向，不会出现印刷歪斜的问题。

　　做结构校验的时候，还要模拟罐体在冷链运输、高温仓储环境下的尺寸变形量，铝合金材质的线膨胀系数较大，60℃的仓储环境下罐身高度会有0.1mm左右的伸长量，这个变形量要提前纳入封盖尺寸的公差带里，避免温度变化导致封盖处出现间隙。另外罐口的密封胶槽深度要控制在0.4mm±0.05mm，保证注入的密封胶固化后能刚好填充盖与罐口的间隙，既不会因为胶量过多在封盖时溢出污染罐口，也不会因为胶量不足导致密封失效。很多新手建模时容易忽略罐口与罐身的过渡圆角，这个R1.5的圆角不仅是为了避免锐边割手，更重要的是能降低深冲成型时的应力集中，减少生产过程中罐口开裂的不良率。在跌落模拟中，罐体从1.2m高度自由跌落至水泥地面时，底部的圆弧过渡结构能吸收大部分冲击能量，避免焊缝位置或者卷边位置因为冲击出现开裂，这也是结构设计时反复调整底部曲率的核心原因。
