适配树莓派的纳米DLP屏蔽驱动板

　　这款适配板是针对桌面级光固化3D打印设备做的配套载板，核心作用是作为树莓派3B/B+与DLP投影模组、驱动执行单元之间的信号中转与功率承载载体，解决主控板IO口直接驱动负载时的过流、干扰问题。从实际装机场景来看，这类载板会直接叠装在树莓派上方，通过板边的排针与树莓派的40Pin引脚完全对位，安装时不需要额外飞线，所有信号连接都通过板载走线完成，能大幅减少光固化设备内部的线束杂乱问题，也能避免线束干扰导致的投影画面抖动、步进电机丢步问题。

　　板载的驱动模块兼容DRV8825与A4988两种常用步进驱动芯片，对应光固化设备里的Z轴升降机构驱动需求，驱动芯片的安装位做了足够的散热间隙，实际运行时即使长时间连续打印，驱动芯片的温升也能控制在合理区间，不会出现过热保护停机的情况。电源输入部分采用12VDC直供设计，板上集成了mosfet做UV_LED的通断控制，不需要额外外接继电器模块，UV灯的控制信号直接从树莓派IO口取信，经过mosfet放大后直接驱动LED灯板，开关响应速度在毫秒级，能精准匹配层曝光的时序要求，避免漏光、过曝问题。

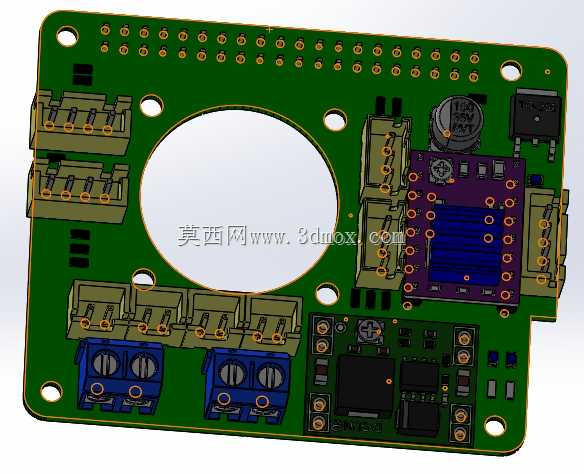

　　载板中间预留的大尺寸圆形开孔，是专门对应DLP投影模组的镜头通光位置做的避让设计，安装时投影镜头可以直接从开孔位置穿出，不会被PCB板遮挡光路，开孔的直径尺寸经过精准核算，既保证足够的通光范围覆盖整个打印幅面，又尽可能预留了周边的元件安装空间，不会浪费PCB的有效布线面积。板上分布的多个接线端子，分别对应Z轴电机、UV灯板、限位开关、散热风扇等外设的连接，端子全部采用带锁扣的插拔式设计，装机时接线不需要焊接，后期维护更换部件时直接插拔即可，能大幅降低设备的组装与维护难度。

　　设计时特意加入了树莓派输入引脚的保护电路，每路信号引脚都做了限流与ESD防护，避免外接设备的浪涌电压反向击穿树莓派的主控IO口，毕竟在桌面级设备的实际使用场景里，用户外接外设时很容易出现接线错误、静电冲击的情况，这部分保护电路能大幅降低主控板的损坏概率。PCB的安装孔位完全对齐树莓派的固定孔，使用常规的铜柱就可以完成两层板的固定，安装后整体结构紧凑，不会额外占用设备内部的过多空间，适配市面上多数开源DLP光固化打印机的机架安装尺寸。

　　从布线逻辑来看，功率走线与信号走线做了分层隔离，12V功率回路的走线宽度足够承载3A以上的持续电流，避免大电流走线压降过大导致的UV灯亮度不足、电机驱动力不够问题；信号走线则尽量缩短长度，减少高速信号的传输干扰，保证投影控制信号、电机步进信号的传输稳定性。板上预留的滤波电容位置，分别对应电源输入、驱动芯片、UV控制回路的滤波需求，能有效滤除电源纹波，避免电源干扰导致的画面闪烁、电机运行异响问题。
