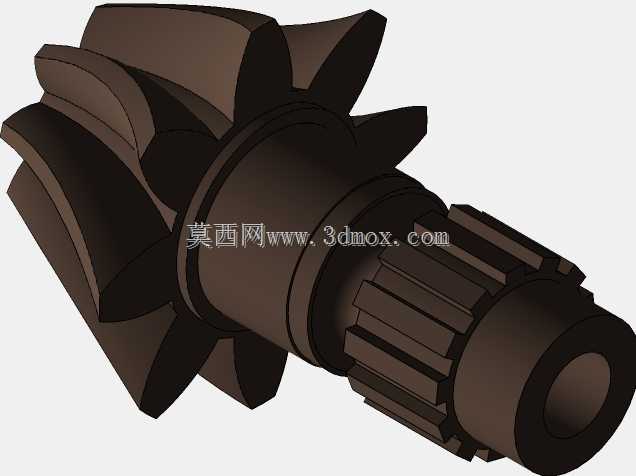

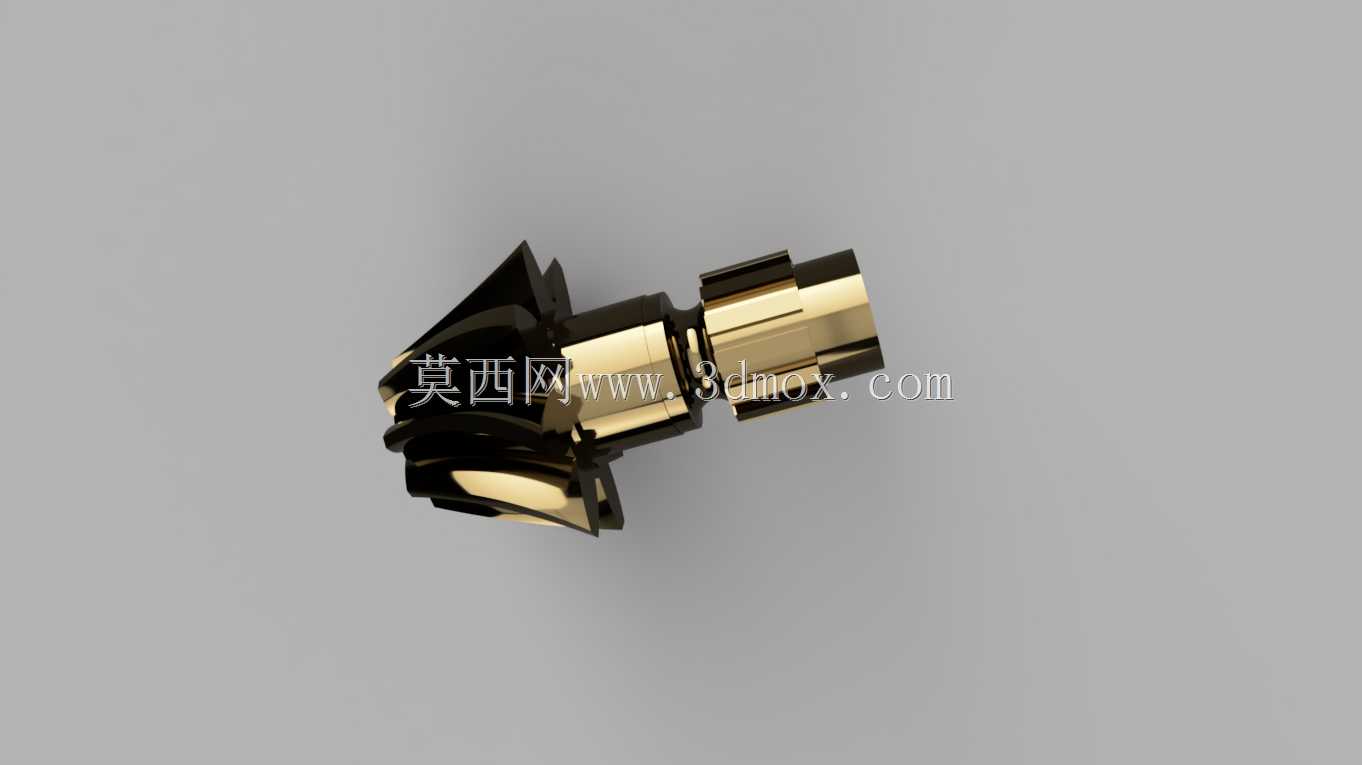

高精度螺旋锥齿轮传动结构三维建模

　　在重载传动工况的布局设计中，螺旋锥齿轮是实现相交轴动力传递的核心零件，这类零件常见于差速器总成、机床主轴转角传动模块、矿山设备的动力换向单元、航空辅机传动系统中，区别于直齿锥齿轮，其轮齿沿节锥面呈螺旋状排布，啮合过程中轮齿是逐步进入接触再逐步脱离，不会出现直齿锥齿轮整齿突然啮合冲击的问题，传动平稳性和承载能力都有明显提升。做这个齿轮的三维建模时，首先要明确安装边界的约束条件：两相交轴的轴交角常规取90度，这是绝大多数动力换向场景的通用角度，建模前要先确定节锥距、齿宽系数、螺旋角、压力角这些核心参数，节锥距的取值直接决定了齿轮的整体外形尺寸边界，齿宽一般取节锥距的三分之一左右，过宽会导致小端齿槽过窄加工难度陡增，

　　过窄则会降低轮齿的接触强度，螺旋角通常取35度上下，这个角度下轮齿的重合度能达到1.2以上，既保证传动平稳性，又不会让轴向力过大增加轴承选型的负担。建模过程中要先搭建基准坐标系，以两轴交点作为锥顶基准，分别绘制出背锥、面锥、根锥的基准曲面，轮齿的齿形不能直接用平面渐开线拉伸，要依托背锥展开的当量齿轮齿形做投影，沿着螺旋线轨迹扫掠生成齿槽特征，再通过阵列得到整圈轮齿，这里要特别注意齿向修形的预留，实际加工中螺旋锥齿轮会做齿长方向的鼓形修形，避免轮齿边缘接触导致的早期点蚀，建模时可以在齿面曲率上做微量调整，还原修形后的齿面形态，保证后续做啮合仿真时接触斑的位置符合实际工况要求。从安装适配的角度看，齿轮的轴孔直径、键槽尺寸、

　　定位轴肩的高度都要和配套的传动轴、轴承位尺寸匹配，轴孔的公差带一般取H7，和轴的k6公差形成过渡配合，保证传动过程中不会出现轴孔松动的问题，齿轮背面的定位端面要和轴孔中心线保证足够的垂直度，否则安装后会出现轮齿啮合间隙不均，运转时产生周期性异响。实际应用中，这类螺旋锥齿轮的传动效率能达到97%以上，在高速重载工况下，要配套考虑润滑结构的设计，齿轮箱内壁要预留油道，保证啮合区能得到充分的飞溅润滑，避免齿面干摩擦导致的胶合失效。和直齿锥齿轮相比，螺旋锥齿轮的轴向力会随螺旋方向和转动方向变化，选型建模时要明确齿轮的旋向和设备的正反转需求，匹配对应的止推轴承来承受轴向载荷，避免轴承过早失效。建模时还要注意轮齿根部的圆角处理，

　　齿根圆角半径不能小于0.3倍模数，否则会在齿根产生过大的应力集中，大幅降低齿轮的弯曲疲劳强度，很多新手建模时容易忽略齿根圆角，直接做尖角过渡，后续做有限元分析时会出现应力值异常偏高的问题，和实际工况的受力情况偏差很大。另外，齿轮的安装距是非常关键的尺寸参数，建模时要在模型上标注出安装基准面到锥顶的距离，现场装配时要通过调整垫片厚度来保证准确的安装距，一旦安装距偏差过大，会导致轮齿接触斑偏移，要么出现大端接触要么出现小端接触，轻则加剧磨损，重则出现断齿故障。这类螺旋锥齿轮在不同工况下的材料选择也有区别，常规工业设备用20CrMnTi做渗碳淬火处理，齿面硬度能达到HRC58-62，芯部韧性足够承受冲击载荷，航空领域用的螺旋锥齿轮会采用更高强度的渗碳钢，配合磨齿工艺达到更高的精度等级，满足高速低噪的传动要求。建模完成后可以做啮合干涉检查，验证两齿轮在全齿宽范围内的啮合间隙是否均匀，侧隙值是否符合对应精度等级的要求，避免实际装配时出现卡滞问题。
