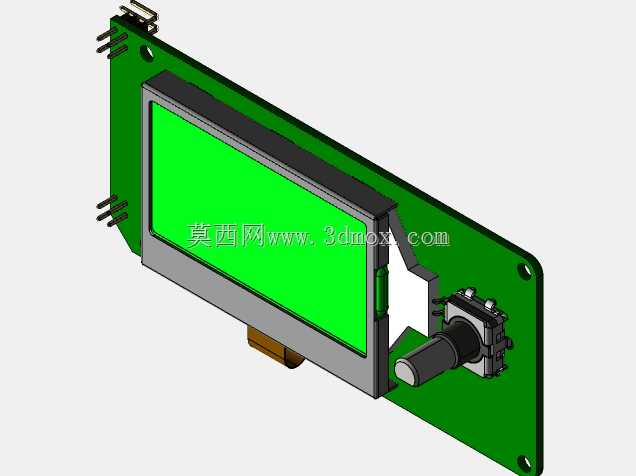

带旋转编码器的12864RGB显示面板结构

　　这款板载显示交互组件，是桌面级FDM熔融沉积成型3D打印设备的前置人机交互核心部件，日常使用中承担设备状态可视化、参数调整输入、操作指令下发的核心作用，是操作人员和设备控制系统建立交互的直接物理载体。从实际装机场景来看，这类组件通常安装在3D打印机的机身前部操作区域，操作人员站立或坐姿操作时无需俯身即可清晰观察屏幕显示内容，同时可顺手操作侧边的调节旋钮完成参数设置，适配多数桌面级设备的操作人机工程学需求。

　　设计过程中首先考虑的是PCB基板的安装适配性，基板采用FR-4玻纤板材质，整体为长条形平板结构，边缘预留的两个圆形安装孔位完全匹配通用铝型材机身的M3螺丝安装规格，孔位间距经过适配调整，可兼容2020、2040两种常用规格的铝型材安装面，无需额外制作转接支架即可直接固定在机身框架上，降低整机装配的零件数量与装配工时。基板左侧引出的两组排针接口，分别对应屏幕的RGB背光供电信号线、屏幕驱动通讯线以及编码器的信号输出线，排针引脚定义完全匹配通用3D打印机主控板的显示扩展接口定义，接线时无需额外改线，直接插接即可完成电气连接，减少装配阶段的接线错误率。

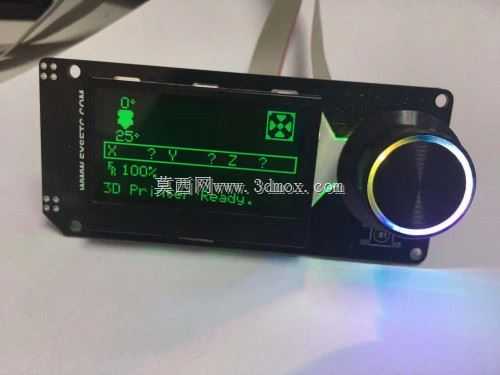

　　屏幕部分采用12864规格的点阵液晶模组，搭配RGB全彩背光，可通过背光颜色变化直观反馈设备的不同运行状态：比如设备待机时背光显示冷白色，打印过程中显示绿色，出现异常报错时显示红色，操作人员无需凑近查看屏幕文字内容，远距离即可通过背光颜色快速判断设备运行状态，提升多设备并行管理时的巡检效率。屏幕模组通过金属压框固定在PCB基板上，压框和PCB之间预留0.2mm的缓冲间隙，可抵消设备运行过程中Y轴运动产生的持续振动，避免长期振动导致屏幕排线松脱、显示缺划等故障问题，提升组件在工业级持续运行场景下的可靠性。

　　侧边集成的旋转编码器带按压确认功能，是该组件的核心输入部件，编码器采用卧式侧装结构，旋钮轴线和PCB板面保持平行，旋钮伸出基板边缘的长度经过反复调整，既保证操作人员旋转操作时不会被基板边缘剐蹭手指，又不会因为伸出过长导致设备搬运过程中旋钮被碰撞损坏。编码器的旋转阻尼手感经过适配调整，每格旋转的反馈力度均匀，按压确认的行程适中，参数调整时可快速旋转完成大数值跨度调节，也可单格微调完成精确参数设置，兼顾调节效率与调节精度。编码器和PCB之间采用定位柱加焊接的双重固定方式，可承受长期频繁旋转、按压操作产生的机械应力，避免长期使用后编码器出现虚焊、松动移位等问题。

　　从安装边界尺寸来看，整个组件的总厚度控制在18mm以内，安装后突出机身表面的尺寸不超过20mm，不会额外占用设备的外部操作空间，也不会和设备的其他运动部件产生运动干涉。屏幕表面和PCB板面保持平行，可视角度覆盖水平方向±60度范围，操作人员在设备正面不同角度位置都可以清晰读取屏幕显示的内容，无需刻意调整观察角度。PCB板上的走线布局经过优化，屏幕驱动电路和编码器信号线路做了分开走线处理，避免大电流的背光供电线路对编码器的弱信号产生电磁干扰，保证旋钮操作时的信号传输稳定，不会出现操作跳数、误触发等问题。

　　在实际应用场景中，这类组件除了适配桌面级3D打印机之外，也可经过简单固件适配后用于小型数控雕刻机、桌面级激光雕刻机等小型数控设备的前置交互端，只要设备主控支持12864屏幕驱动协议与编码器输入，即可直接替换使用，具备较强的场景通用性。设计过程中所有零件的装配公差都按照IT7级精度控制，屏幕压框、编码器、排针等标准件的安装位都预留了合理的装配间隙，即使采用FDM3D打印工艺制作结构验证件，也可以顺利完成装配验证，缩短产品迭代验证的周期。组件整体没有易损耗的结构部件，所有电子元件都采用工业级耐温规格，可适应0-50摄氏度的设备工作环境温度范围，长期连续运行也不会出现元件过热失效的问题。
