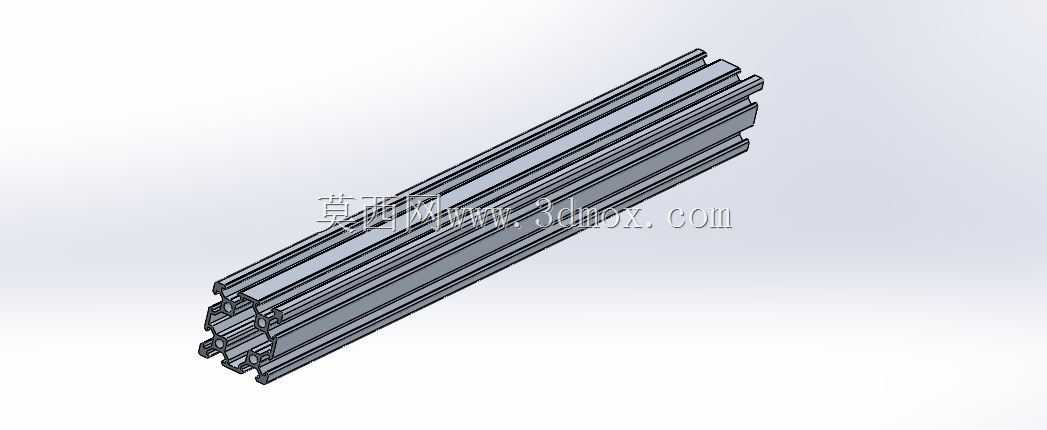

4040规格V型槽工业铝挤型材结构

在非标自动化设备搭建、流水线工作台组装、3D打印机运动框架搭建、检测设备防护围挡这类场景里，40系列V槽铝型材一直是选型清单里的高频选项，这款6mm槽宽的40x40规格V型槽铝型材，刚好适配多数轻载运动导向与框架搭建的双重需求。不同于普通平槽欧标铝型材，它自带的V型导向槽可以直接配合V型滚轮实现直线运动功能，不需要额外加装外置直线导轨，在轻载往复运动的工况下能大幅压缩设备整体的安装空间，减少装配环节的零件数量。从截面设计来看，型材四个方向均预留标准槽位，除了单侧的V型导向结构，其余三个方向的槽口兼容常规铝型材专用紧固件，不管是T型螺栓、弹性螺母还是角槽连接件都能顺利装入，拼接框架时不需要对型材做二次铣削加工，只要按定尺长度切割就能完成组装，能有效缩短现场装配的周期。外形尺寸上截面为标准40mm×40mm正方形，属于40系列铝型材的通用安装边界，和同系列其他规格铝型材拼接时不存在安装位错位的问题，槽口的V型结构角度经过适配设计，和配套滚轮接触时为线接触形式，运动过程中滚轮能自动补偿少量安装间隙，长时间运行也不容易出现卡顿、晃动的问题。设计这类型材的时候，首先要兼顾框架承重和导向功能的平衡，型材壁厚要满足单米承重的要求，同时V型槽的位置精度要控制在合理公差范围内，不然滚轮装入后会出现运动阻力不均、磨损加快的问题。实际应用里，这类型材常用来做小型自动化设备的运动横梁、桌面级加工设备的导向轴安装基座、车间工位物料架的支撑立柱，甚至部分轻型输送线的侧帮也会选用这款型材，因为它本身的阳极氧化表层有不错的耐磨和抗腐蚀性能，车间日常的油污、少量切削液溅到表面也不会轻易出现锈蚀，日常维护只需要简单擦拭就能保持外观整洁。安装的时候要注意，作为导向结构使用时，型材拼接的端面要保证足够的平面度，对接处的V槽要对齐，不然滚轮经过接缝位置会出现明显的顿挫；如果只是作为纯框架支撑使用，只需要按照常规铝型材的锁紧扭矩要求固定紧固件即可，不需要额外做精度校准。和同规格普通平槽铝型材相比，它的V槽结构相当于把导轨功能集成到了型材本体上，对于轻载、运动行程不长的设备来说，能省去导轨安装面铣削、导轨调平的工序，不管是设计阶段的选型绘图，还是现场的装配调试，都能减少不少工作量，而且后期如果需要调整运动行程，只需要更换对应长度的型材就能完成改造，不需要重新定制专用导轨，适配性非常灵活。
