四缸发动机排气歧管结构设计

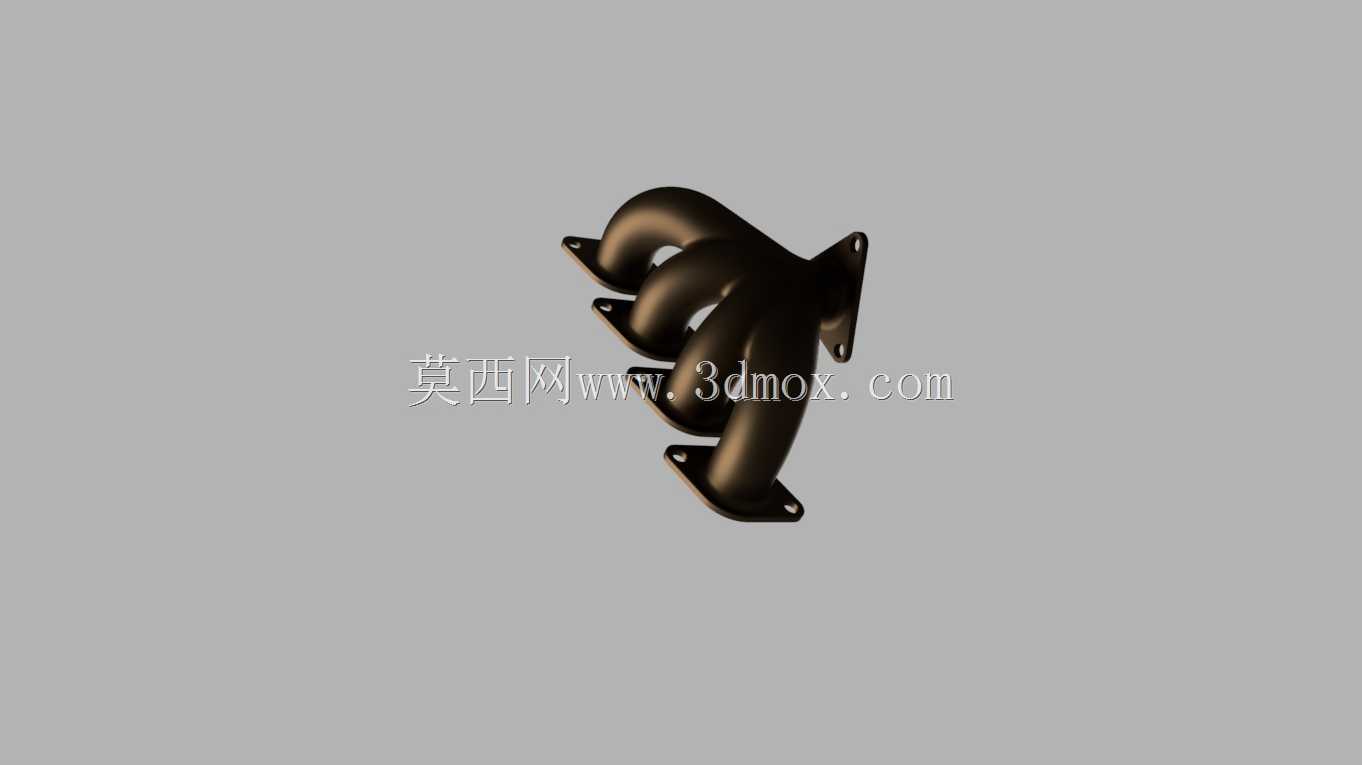

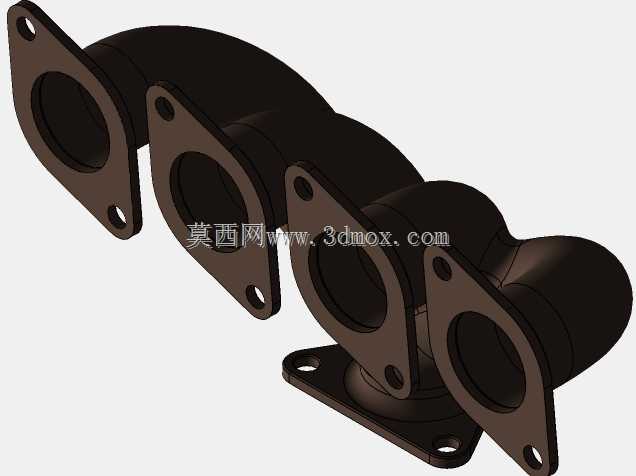

　　在车用内燃机的进排气系统开发中，排气歧管是连接气缸盖排气口与排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性与整机动力输出表现。这款四缸机型配套的排气歧管，采用四支路汇合单出口的布局，每个进气支路对应一个气缸的排气口，通过等长化的流道曲率设计，尽可能降低各缸排气的干涉问题，避免不同气缸排气冲程的气流相互干扰，减少泵气损失。从安装边界来看，四个进气端均采用带双安装孔的菱形法兰结构，法兰密封面经过平面度管控，安装时配合金属密封垫片可实现与气缸盖排气侧的紧密贴合，避免高温高压排气泄漏；出气端采用方形带安装孔的法兰结构，可直接对接三元催化器或者涡轮增压器的进气端，安装孔位的位置度公差控制在0.1mm以内，

　　保证装配时的同轴度要求，避免额外的装配应力集中。设计过程中优先考虑了气流的顺畅性，每个支路的流道从进气法兰端开始逐步过渡弯曲，内壁圆角经过多轮CFD仿真优化，避免出现气流死区与局部流速突变的区域，降低排气阻力的同时，也减少了高速气流冲击壁面产生的振动与噪声。考虑到排气歧管长期工作在800-1000℃的高温环境下，结构设计时在各支路的连接过渡位置预留了合理的热变形余量，避免热胀冷缩产生的应力导致法兰面翘曲或者管壁开裂，同时整体壁厚采用均匀化设计，避免壁厚差异过大导致的铸造缺陷与热应力集中问题。在实际装车应用场景中，这类排气歧管多用于1.5L-2.0L排量的直列四缸自然吸气或者小排量涡轮增压发动机，适配乘用车的前置前驱动力布局，

　　其紧凑的外形尺寸可以在有限的发动机舱空间内完成布置，不会与周边的冷却管路、线束、发动机悬置部件产生运动干涉。从结构细节来看，每个进气法兰的安装孔采用沉孔设计，可容纳螺栓头部，保证螺栓拧紧后不会突出法兰面，避免与气缸盖上的周边结构产生干涉；流道的弯曲半径经过反复调整，既保证了各支路长度尽可能一致，让各缸的排气背压差值控制在5%以内，保证各缸工作状态的一致性，也控制了整体的结构重量，符合发动机轻量化的设计趋势。在建模过程中，所有的安装面、密封面都做了公差匹配设计，法兰面的粗糙度要求控制在Ra1.6以内，保证密封性能；流道内壁的粗糙度要求控制在Ra3.2以内，降低气流沿程阻力。这类排气歧管通常采用高硅钼球墨铸铁铸造而成，

　　材料具备良好的高温强度与抗热疲劳性能，能够长期承受排气的高温冲击与温度交变载荷，使用寿命可以覆盖整机的全生命周期。在实际的发动机台架测试中，这款结构的排气歧管可以有效降低各缸排气干涉，相比不等长歧管的设计，能够让发动机的中低速扭矩提升5%-8%，同时排气噪声降低2-3dB，改善整车的NVH表现。设计时还考虑了生产制造的工艺性，所有的拔模角度都控制在1.5°以上，避免铸造时出现粘砂、拔模损伤的问题，流道的最小壁厚控制在4mm，既保证了结构强度，也避免了壁厚过大导致的整机重量增加与热容量过大，让催化剂可以更快达到起燃温度，降低冷启动阶段的污染物排放。
