集成调频发射功能的便携蓝牙音箱结构

　　这款集成调频发射功能的便携音频播放设备，核心定位是满足户外小范围聚会、自驾出行、桌面近场听音等多场景的音频使用需求，既可以作为独立的蓝牙播放终端直接输出音频，也能通过内置的调频发射模块，将音频信号以FM频段发射出去，供周边车载收音机、便携调频收音设备接收，适配没有蓝牙接入能力的老旧音频终端，解决跨设备音频传输的适配问题。

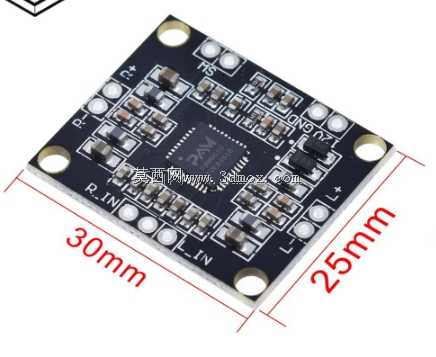

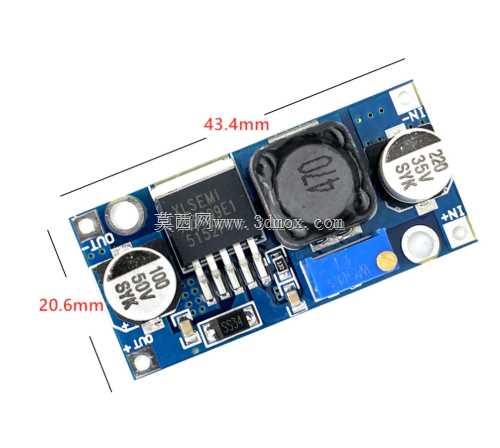

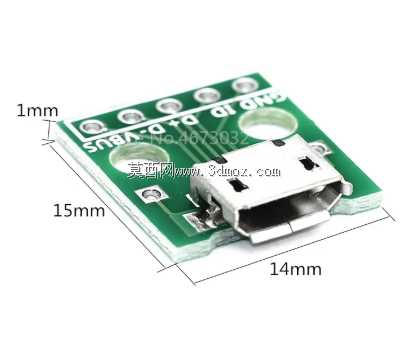

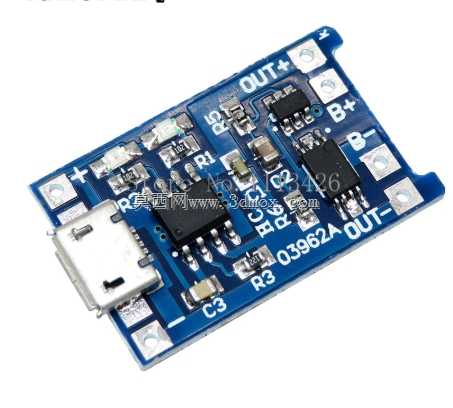

　　从功能配置来看，设备搭载两组15W全频扬声器单元，配套同功率的音频放大电路，能够在近场使用场景下提供足够的声压级，满足10-20平米空间内的听音需求；音频输入路径覆盖三种模式，除了常规的蓝牙无线连接，还预留了AUX有线输入接口，既可以直接外接手机、播放器等音源设备输出音频，也能将AUX接口作为音频输出端，外接更大功率的专业功放设备，拓展设备的使用场景。供电部分采用四节18650规格圆柱锂电池作为储能单元，单节容量3400毫安时，能够支撑设备在中等音量下连续工作8小时以上，满足户外无外接电源场景的使用需求；充电与供电接口采用双USB设计，其中一路USB接口搭配XL6009升压电路，专门为音频放大模块提供稳定的工作电压，避免电池电压随电量下降导致的输出功率波动、音质失真问题，另一路USB接口搭配TP4056充电管理芯片，负责为蓝牙模块与调频发射模块供电，同时兼顾电池的充电管理功能，两路供电电路物理分隔，减少不同模块之间的电源串扰，降低音频底噪。

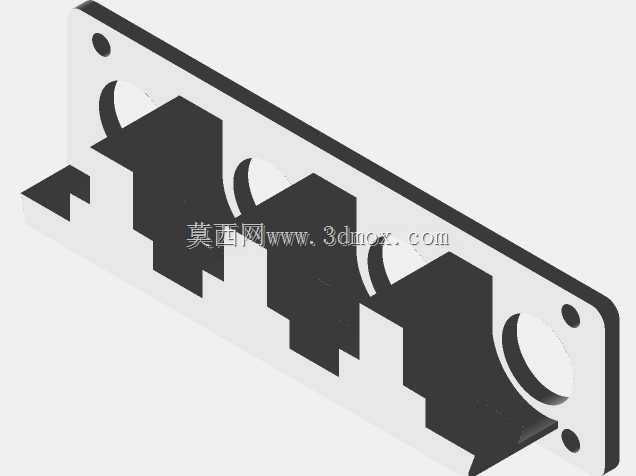

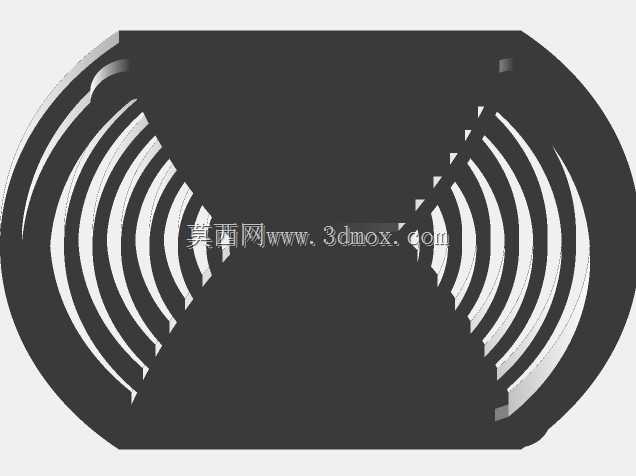

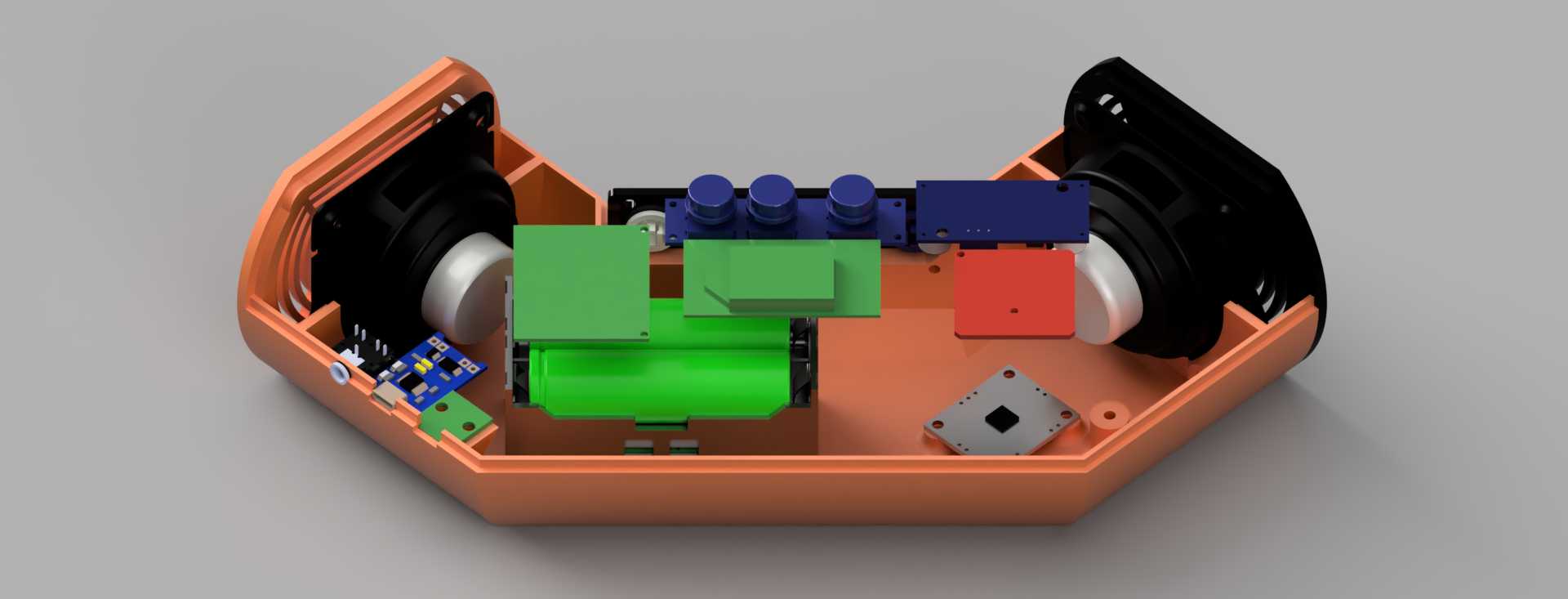

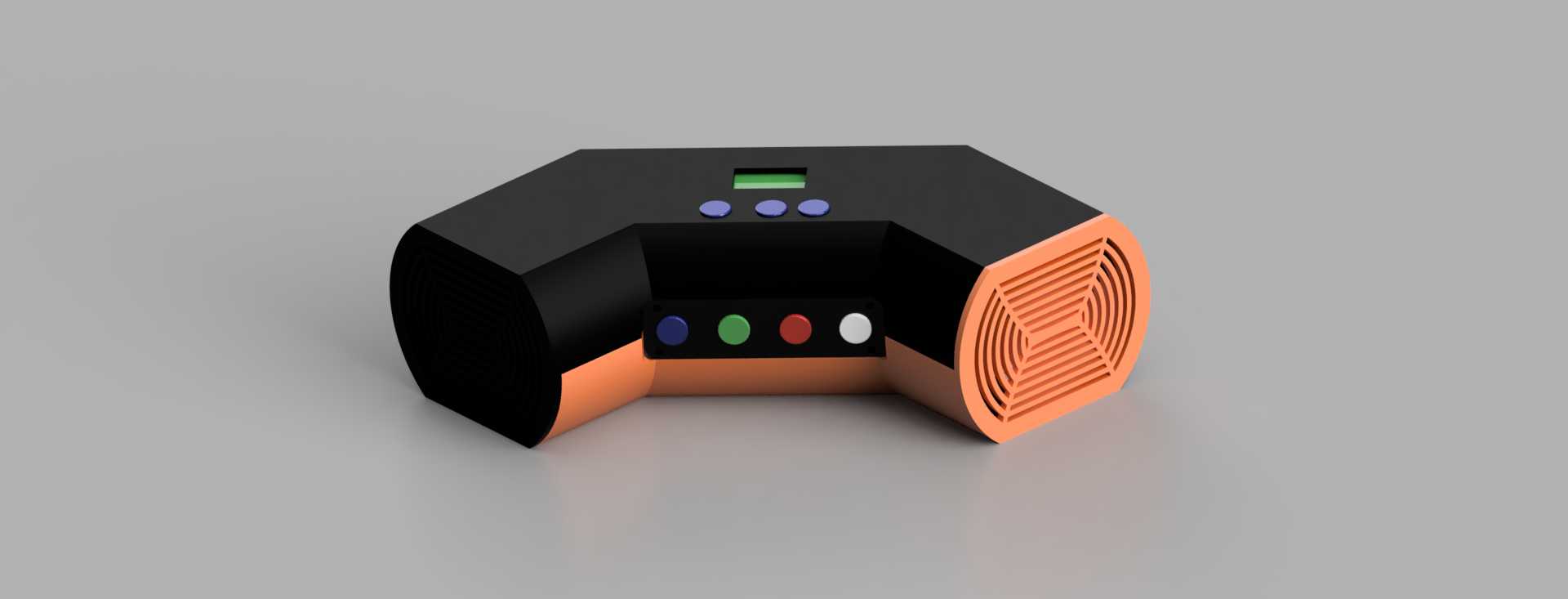

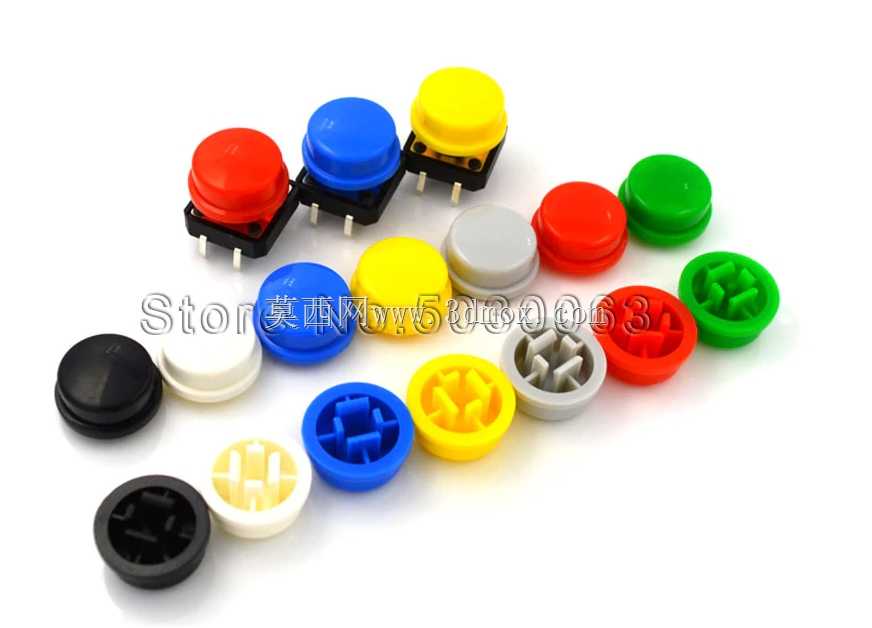

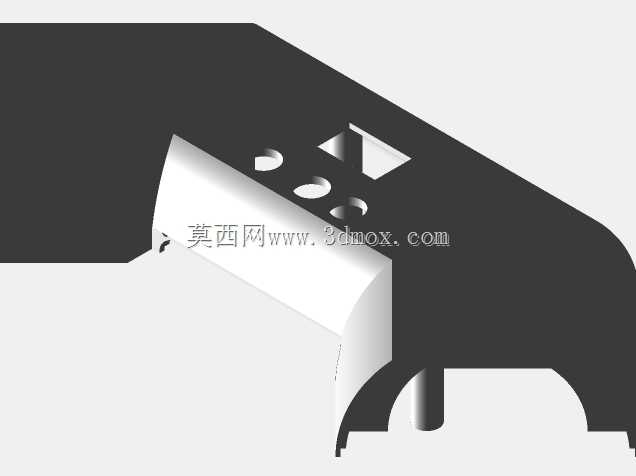

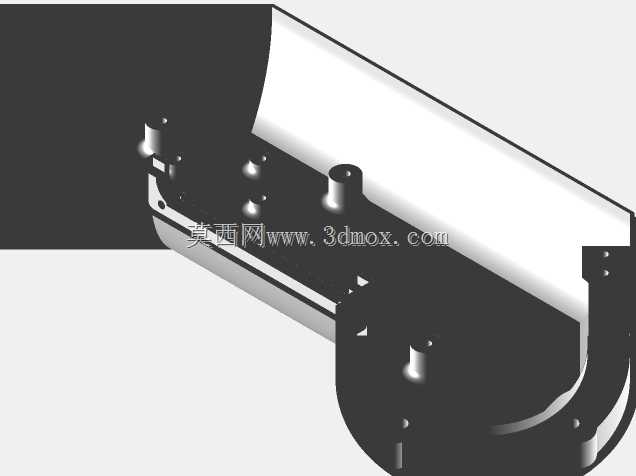

　　结构设计层面，整体采用对称式的腔体布局，两个扬声器单元分别布置在机身左右两侧的出声端，出声面采用格栅式结构，格栅的开孔率经过声学仿真验证，在保证结构强度的前提下尽可能降低出声阻力，减少高频信号的衍射失真；机身中部为控制与电路安装区域，顶面布置电源开关、功能切换按键与小型状态显示屏，正面布置模式指示灯、功能调节按键，所有按键的按压行程设置为1.2mm，按压力度控制在1.5-2N，兼顾操作反馈手感与长期使用的可靠性。机身外壳采用拼接式结构，左右出声端的外壳做切角处理，既能够减少声波在机身边角处的反射干扰，也能让设备放置时形成稳定的三角支撑，降低大音量播放时的机身共振；外壳壁厚设置为2mm，内部腔体做隔断处理，将扬声器腔体与电路安装腔完全分隔，避免电路元件的振动产生异音，同时在扬声器腔体的内壁预留1mm厚度的吸音棉安装槽，可通过粘贴吸音材料进一步优化腔体内的驻波问题，提升低频响应的平顺度。

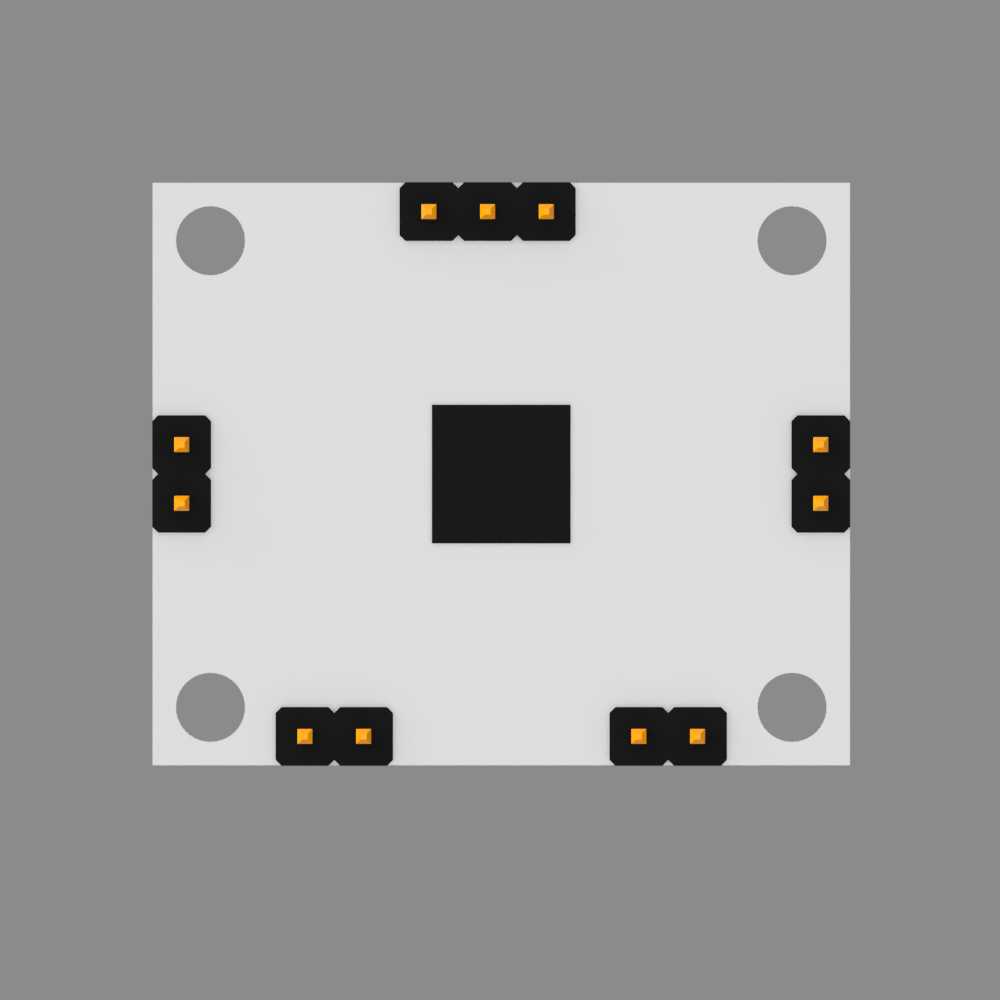

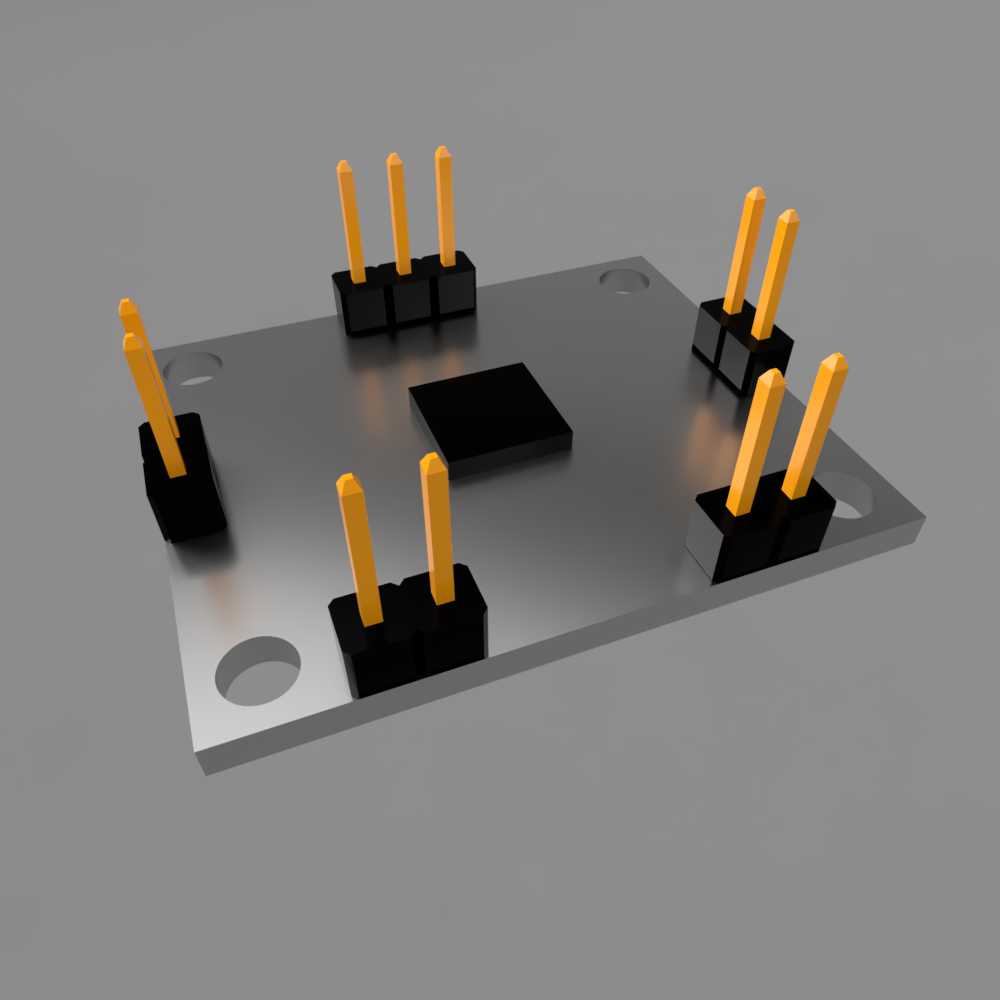

　　安装边界方面，整机的外形轮廓做了圆角过渡处理，所有边角的圆角半径不小于3mm，避免日常携带时的磕碰划伤；机身底部预留三个均匀分布的硅胶脚垫安装位，脚垫厚度2mm，能够增大设备与放置面的摩擦力，同时隔绝放置面传递的振动；内部电路板的安装柱高度统一设置为5mm，保证电路板与外壳内壁之间留有足够的走线空间，所有接线的走线槽宽度设置为3mm，能够容纳直径2mm以内的屏蔽音频线，减少音频信号受到的电磁干扰；调频发射模块的天线布置在机身内部远离扬声器磁钢的一侧，避免扬声器的磁场影响调频信号的发射强度，天线与电路板的连接采用焊片式固定，防止移动过程中接线松脱。

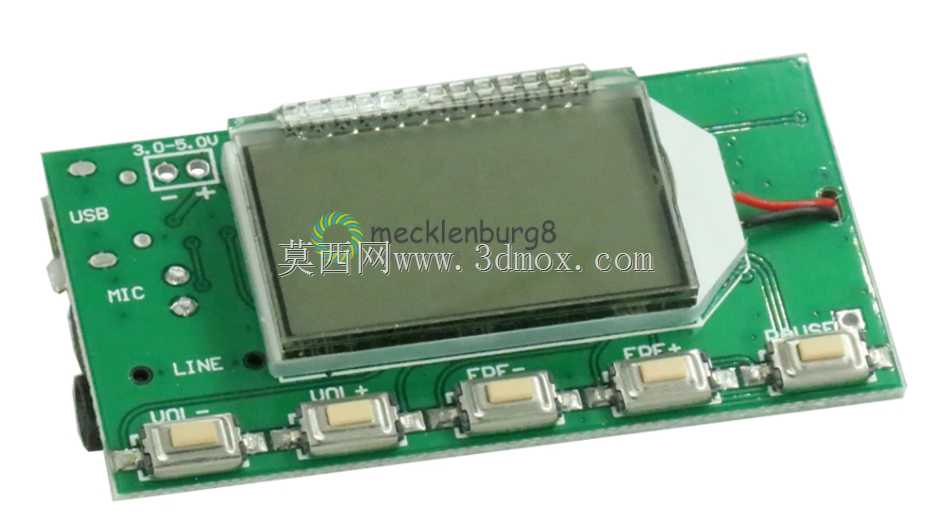

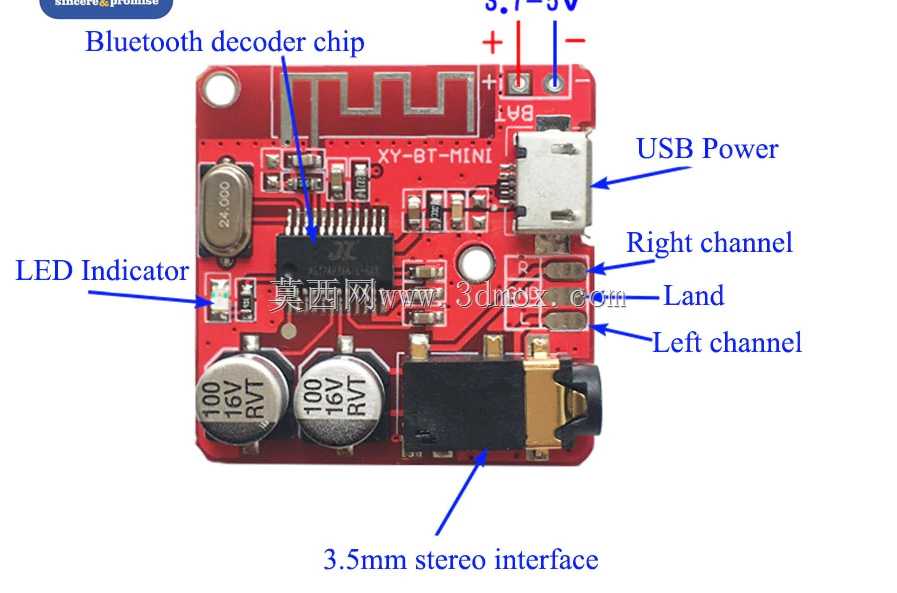

　　在实际使用的适配性上，这款设备的调频发射频段覆盖常规的87.5-108MHz民用FM频段，发射功率控制在合规范围内，能够在10米半径内提供稳定的信号传输，不会对周边其他无线设备产生过度干扰；蓝牙模块采用5.0版本，传输距离可达10米，支持主流的音频传输协议，能够适配绝大多数带蓝牙功能的智能设备；AUX接口采用标准3.5mm规格，兼容常规的音频连接线材，不需要额外定制转接配件。设备的整体重量控制在500g左右，搭配内置电池的设计，能够方便地放入背包甚至外套口袋中携带，适合露营、野餐、短途出行等场景下的音频播放需求，也可以作为桌面音频设备，在办公、居家场景下使用。
