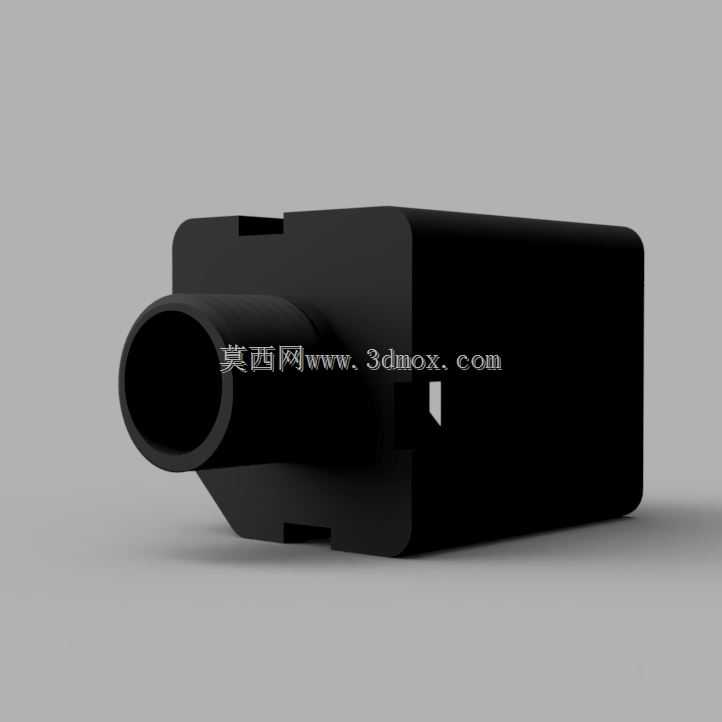

1/4规格TRS音频接插连接组件结构设计

　　在专业音频设备、工业通讯终端、老式有线调度台的硬件设计环节里，这类1/4规格的TRS接插组件是绕不开的基础互连部件，很多刚入行的结构工程师容易把它当成简单的冲压塑封件处理，实际落地时往往会在插拔寿命、绝缘可靠性、安装适配性上踩坑。从实际应用场景来看，这类插孔除了常见的调音台、专业功放、电声乐器接口，在工业对讲终端、矿井下的防爆通讯手持机、老式铁路调度电话的手柄接口上也有大量应用，区别于消费级3.5mm音频接口，1/4规格的插芯接触面积更大，抗振动松脱的能力更强，能适应工业现场频繁插拔、存在持续机械振动的使用环境。

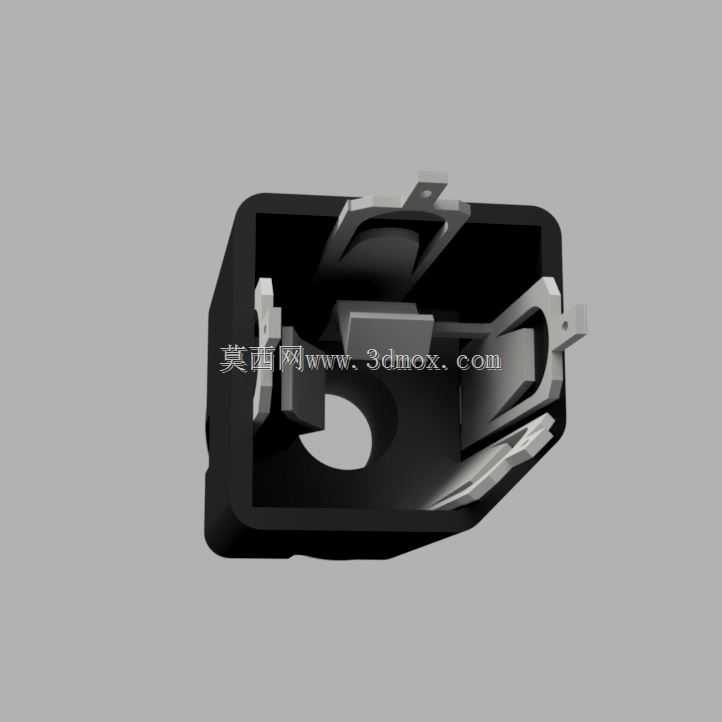

　　从功能特性上拆解，这个接插组件的核心功能是实现音频信号的稳定导通与可靠断开，内部的弹性接触尖片是核心功能件，平时未插入插头时，尖片与分流器凸耳处于闭合导通状态，实现线路的默认短接，很多通讯设备的静噪控制、线路终端匹配功能就依赖这个常闭结构；当匹配的TRS插头插入时，插头的绝缘段会推开接触尖片，让常闭触点断开，同时尖片与插头的导电环可靠接触，实现信号通路的切换。整个结构的绝缘设计是重点，外侧带外螺纹的金属安装套与内部的接触套筒之间需要做完全的绝缘隔离，避免金属外壳与信号通路导通引入干扰，甚至在工业设备上出现外壳带电的安全隐患，设计中采用的绝缘衬套要兼顾耐温性与结构强度，满足波峰焊或者手工焊接时的温度冲击，不会出现受热变形导致内部触点移位的问题。

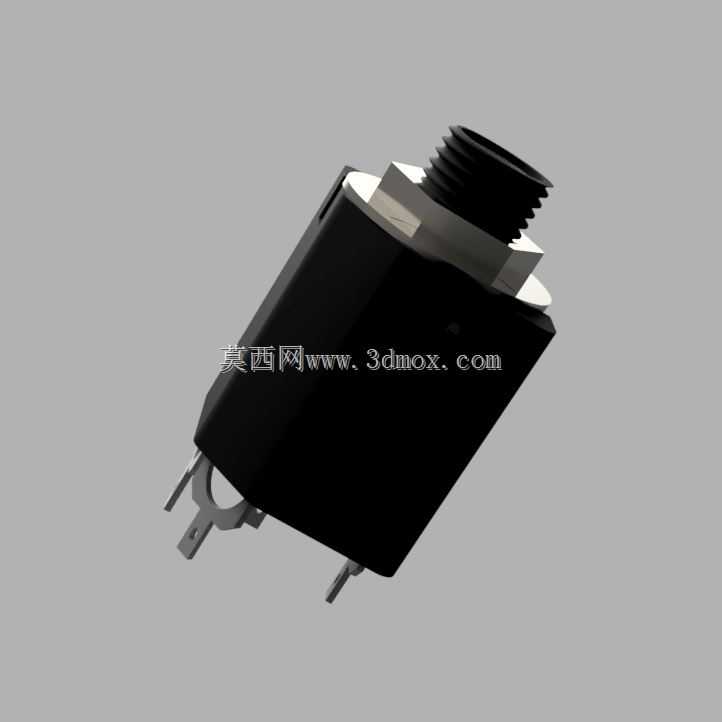

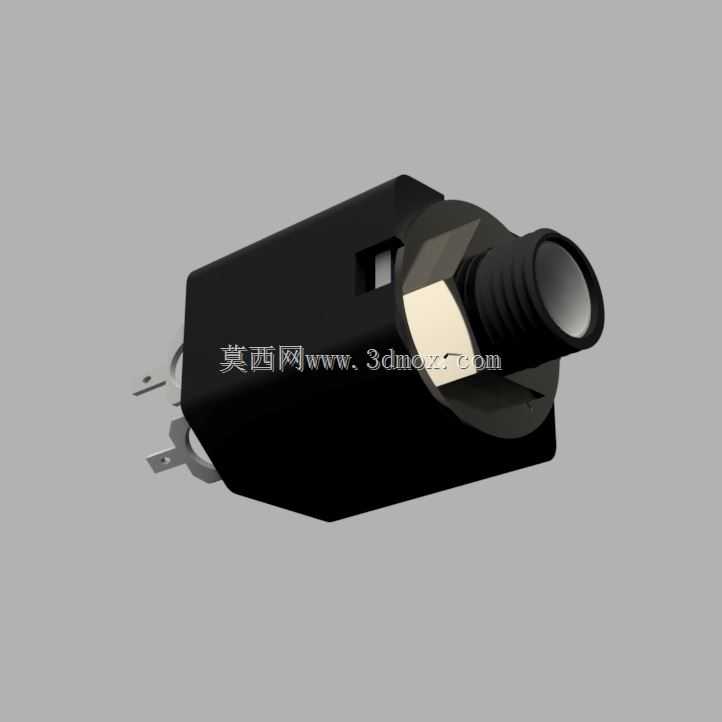

　　设计思路上，整个组件采用分层装配的结构逻辑，最外侧的六角螺母与带外螺纹的金属套是安装固定结构，适配设备面板的标准开孔，安装时从面板正面插入组件，背面拧上六角螺母即可完成固定，不需要额外的卡扣或者螺丝固定，装配效率很高。内部的空心圆柱接触套筒是核心的导电承载件，尾部伸出的焊片是与内部电路板的连接端，焊片的长度与折弯角度做了标准化设计，既可以直接插装在PCB的对应孔位做波峰焊接，也可以通过飞线连接到内部电路，适配不同的设备内部布线方案。接触尖片的弹性参数是整个设计的核心，需要兼顾插拔手感与接触可靠性，弹力过小会导致接触电阻过大、容易出现信号断续的问题，弹力过大则会导致插拔力超标，长期使用后插头磨损加快，同时尖片的金属疲劳寿命要满足至少数千次的插拔要求，材料一般选用锡磷青铜做基底，表面做镀镍处理提升抗氧化能力。

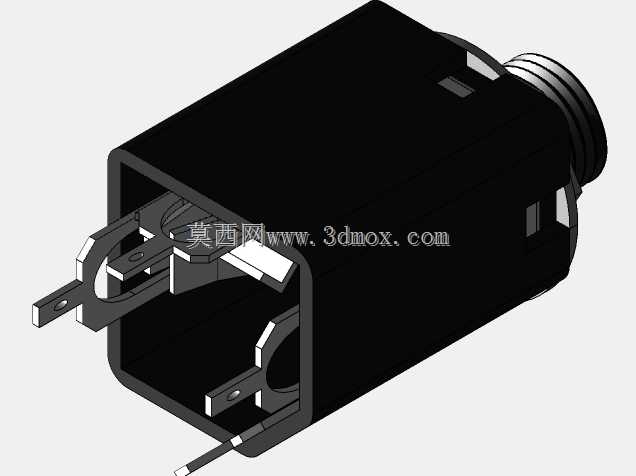

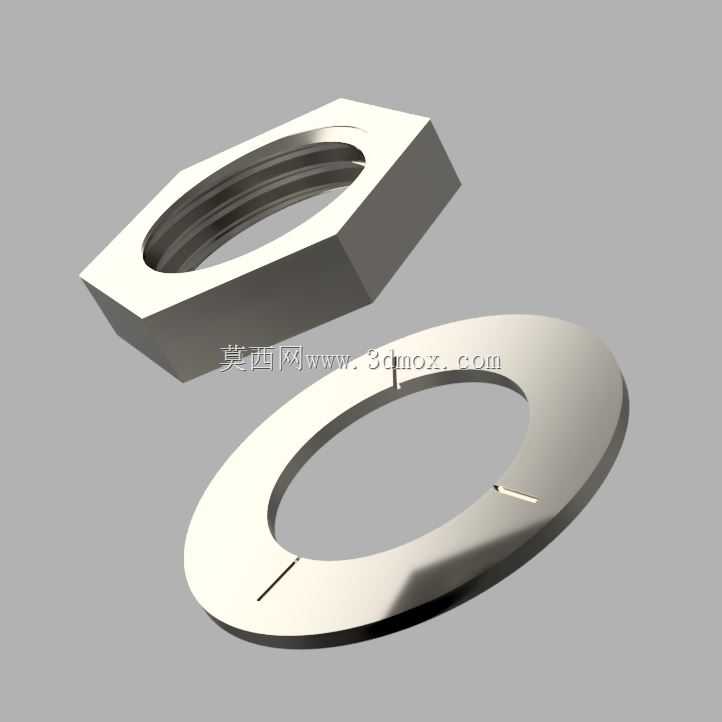

　　外形尺寸与安装边界方面，这个插孔的面板安装螺纹采用标准的1/4英寸配套规格，适配面板开孔直径在9.5mm左右，六角螺母的对边尺寸符合通用五金配件的标准尺寸，现场安装可以用普通的呆扳手直接紧固，不需要专用工具。组件本体的轴向长度控制在合理范围，安装后在面板背面的突出长度不会占用过多设备内部空间，适合内部空间紧凑的手持通讯设备、小型音频处理模块使用。尾部的三个焊片呈错位排布，焊接时不会出现相邻焊片锡珠短路的问题，焊片的厚度满足多次焊接后的强度要求，不会因为反复拆焊出现焊片脱落的情况。外侧的金属安装套做了滚花防滑设计吗？不，这个结构的安装套是光面外螺纹，靠六角螺母锁紧，在一些需要接地的设备上，这个金属套可以直接与设备的金属面板接触，实现外壳接地，屏蔽外界的电磁干扰，提升音频信号的传输稳定性，这也是很多工业级音频接口采用全金属外壳结构的核心原因。另外，结构里的绝缘垫圈除了实现绝缘功能，还能在安装时起到密封缓冲的作用，当面板存在轻微的不平整时，垫圈的形变可以填补缝隙，避免灰尘、水汽从安装缝隙进入设备内部，提升组件在复杂工况下的适应能力。很多工程师在建模时容易忽略垫圈的压缩量，导致实际装配时螺母拧紧后出现绝缘套被压裂、或者内部触点被顶移位的问题，这个模型里把垫圈的厚度、螺母的拧紧行程都做了匹配设计，拧紧到标准力矩时，内部的接触件位置不会发生偏移，保证触点的对位精度。
