索尼CR2450纽扣电池三维结构设计

　　在各类低功耗便携电子、工业控制板卡的硬件选型环节，纽扣式锂锰电池始终是小空间后备供电、持续低功耗供电场景的核心选型方案，CR2450作为该品类中容量规格偏大的型号，广泛应用在汽车遥控钥匙、台式机主板CMOS供电模块、工业PLC后备记忆电源、智能水表燃气表内置供电、低功耗蓝牙信标、门禁读卡器等场景中，这类场景对供电元件的厚度占用、直径边界、长期放电稳定性都有明确的硬性要求，三维建模阶段精准还原其外形与安装尺寸，是结构设计阶段做电池仓避让、触点匹配的核心依据。

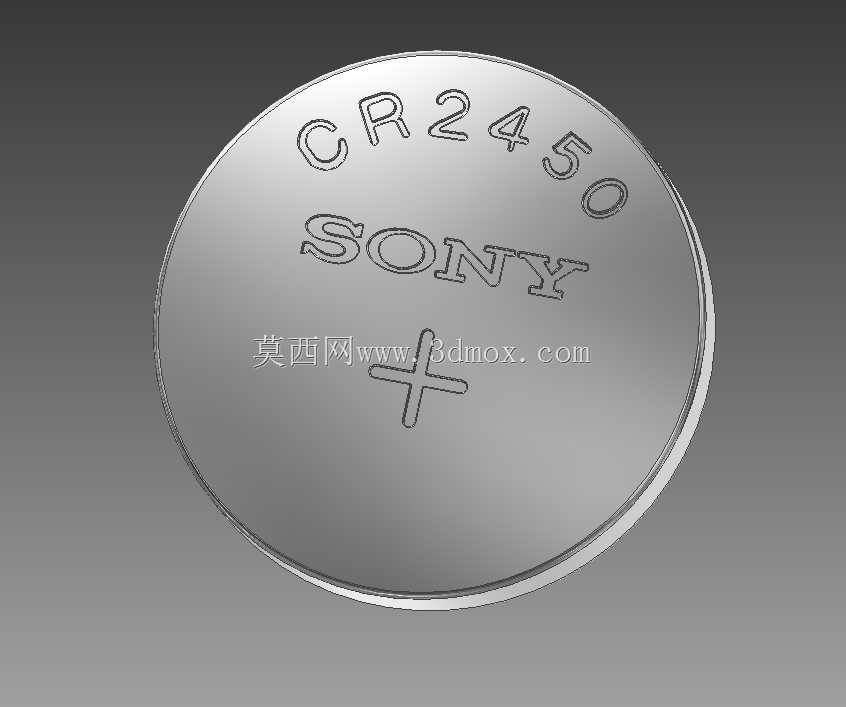

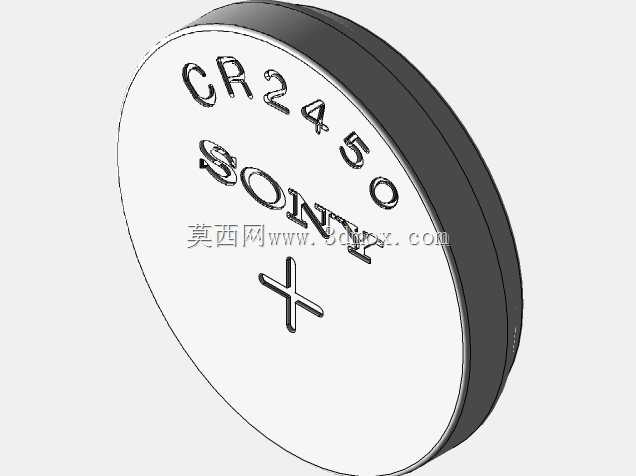

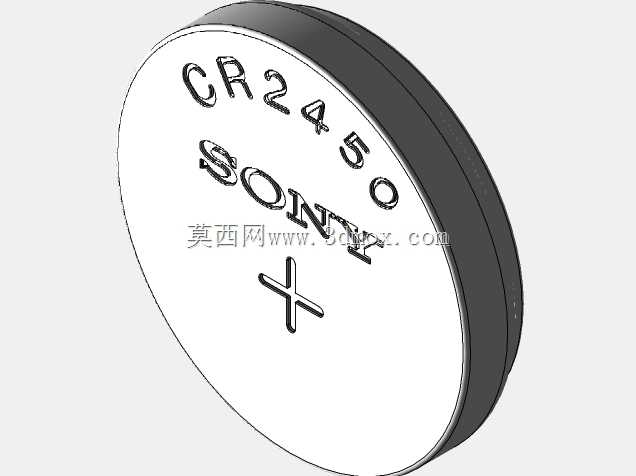

　　做这款CR2450的三维结构时，首先要锚定其实际物理尺寸边界，该型号电池公称直径为24mm，整体公称厚度为5.0mm，建模时外壳的上下壳体冲接压边位置要做0.15mm的圆角过渡，还原实际冲压成型的壳体结构特征，避免建模时做成直角边缘导致后续电池仓干涉模拟失真。电池正极面的壳体为整体拉伸成型的镀镍不锈钢壳，表面蚀刻的型号标识、品牌标识、正极极性标识都要按照实物的凹陷深度做0.02mm的浅浮雕特征，还原真实的表面细节，这些细节虽然不影响装配干涉检查，但在做产品整机渲染、装配工艺演示时，能大幅提升模型的真实感。

　　从功能特性角度看，CR2450属于锂-二氧化锰一次性纽扣电池，标称开路电压3V，标称容量通常在600mAh左右，连续放电电流可支持0.2mA，脉冲放电峰值可支持数mA级别，能够满足多数低功耗设备数年的持续供电需求，这类电池的自放电率极低，常温环境下年自放电率不足2%，适合作为长期免维护的供电元件使用。建模时要注意电池负极面为整体覆盖的镀镍钢盖，与正极壳体之间通过绝缘密封胶圈压合封装，模型中要在上下壳体的衔接位置做出0.2mm宽度的绝缘圈结构，还原实际的封装层次，避免后续做导电接触设计时，误将压边位置算成导电通路。

　　在实际结构设计应用中，CR2450的电池仓设计通常会预留0.2-0.3mm的直径方向间隙，厚度方向预留0.1-0.15mm的压缩余量，方便电池的装入与取出，同时保证电池正负极与接触弹片的可靠抵接。建模时还原电池的真实圆角与边缘弧度，能够帮助结构工程师在设计弹片触点位置时，准确计算弹片的压缩行程与接触压力，避免出现触点压力不足导致的接触不良，或是压力过大导致电池装入困难、长期使用后弹片疲劳失效的问题。

　　不同于可充电的纽扣电池，CR2450的外壳为全密封焊接结构，不存在泄压阀之外的活动结构，建模时不需要考虑活动部件的配合间隙，整体为单一刚性零件，外壳表面的粗糙度按照实际镀镍表面的Ra0.8做外观质感设置，能够满足多数产品的装配可视化、爆炸图制作、结构干涉检查的需求。在做PCB板上的电池座匹配设计时，精准的电池三维模型可以直接导入PCB设计软件中，核对电池与周边贴片元件的高度间隙，避免出现电池安装后与周边电容、电阻等元件产生空间干涉，或是电池与元件引脚安全距离不足导致的短路风险。

　　很多初级工程师在做纽扣电池建模时，容易忽略电池边缘的冲压圆角与压边的台阶特征，直接用两个圆柱体拼接成电池外形，这种简化模型在做粗略的空间占位评估时勉强可用，但在做详细结构设计、触点匹配时就会出现尺寸偏差，导致实际开模后电池无法装入或是接触不良。这款CR2450的模型还原了实物的所有关键装配特征，包括正极面的中心凸起标识、边缘压边的台阶高度、负极面的平面度特征，能够直接用于各类产品的结构设计阶段的装配校验，不需要工程师再反复核对实物尺寸调整模型参数。

　　在工业现场的设备维护场景中，CR2450也是很多工控设备参数记忆备份的常用电池，精准的三维模型也可以用于制作设备维护手册的配图、备件3D可视化查询系统的素材，帮助维护人员快速识别电池型号，确认安装方向与位置，避免装反正负极导致的设备电路损坏。同时在做产品的安规设计时，精准的电池模型也可以辅助评估电池与周边发热元件的距离，确保电池工作在允许的温度范围内，避免高温环境加速电池自放电、缩短使用寿命，甚至引发漏液等安全问题。
