堆焊作业用弯形导料槽结构设计

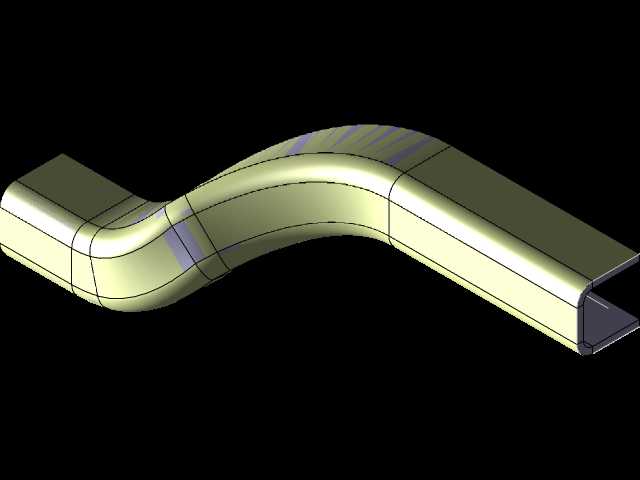

　　在自动化堆焊生产线的工位布局中，这类弯形导料结构是衔接焊枪走位轨迹与工件送料路径的核心辅助构件，主要作用是约束堆焊过程中焊带、保护气罩或者焊丝的走位路径，避免长距离送进过程中出现轨迹偏移，尤其针对异形曲面工件的堆焊作业，常规直向导料件无法匹配多段弯折的堆焊路径，很容易出现送料卡顿、焊道偏移的问题，直接影响堆焊层的成型质量。从结构设计逻辑来看，整个构件采用等截面弯扭成型思路，截面为开口式槽型结构，槽体内壁的粗糙度需要控制在合理区间，减少送进过程中的摩擦阻力，避免焊带表面出现刮屑影响堆焊熔敷效果。三段式弯折的曲率是整个设计的核心参数，每一段弯折半径都需要匹配对应工位堆焊路径的转弯半径，不能出现曲率突变的位置，否则送进过程中会出现卡滞，

　　甚至扯断连续送进的焊材。在实际安装布局中，这类导料槽的安装边界需要匹配堆焊机头的走位行程，两端的接口位置分别对应焊材送丝机构的出口和焊枪前端的进料口，安装时需要保证槽体的中心线与堆焊三维曲线完全重合，偏差不能超过工艺允许的范围，否则会导致焊材送进角度偏差，影响堆焊层的熔深和成型均匀性。槽体的壁厚设计需要兼顾结构刚性和轻量化需求，壁厚过薄会在长期送进摩擦和车间振动环境下出现形变，导致槽体内腔尺寸变化卡滞焊材；壁厚过重则会增加堆焊机头的负载，影响机头走位的动态响应速度，尤其是多轴联动堆焊设备上，机头附加重量过大会直接降低轨迹定位精度。从功能特性来看，开口式的槽体结构方便操作人员在堆焊作业过程中快速观察焊材的送进状态，出现卡滞、

　　跳丝问题时可以第一时间排查处理，不需要拆解整个导料结构，能有效减少工位停机维护的时间。曲面过渡位置做了圆角钝化处理，没有尖锐的棱角，避免送进过程中刮伤焊材表面的镀层或者药芯，防止焊材碎屑掉落进堆焊熔池造成夹渣、气孔等焊接缺陷。在实际应用场景中，这类结构不仅可以用于堆焊作业的焊材导向，经过尺寸调整后也可以用于表面处理生产线的工件导向、喷涂工位的漆料管路导向，只要涉及多段弯折路径的线状、带状物料输送，都可以参考这种等截面弯扭槽的设计思路。设计过程中需要提前验证弯折段的最小曲率半径，确保物料在槽体内送进时的弯曲应力在材料允许的范围内，不会出现不可逆的弯折变形，比如针对药芯焊丝的导向，弯折半径过小会导致药芯断裂脱落，

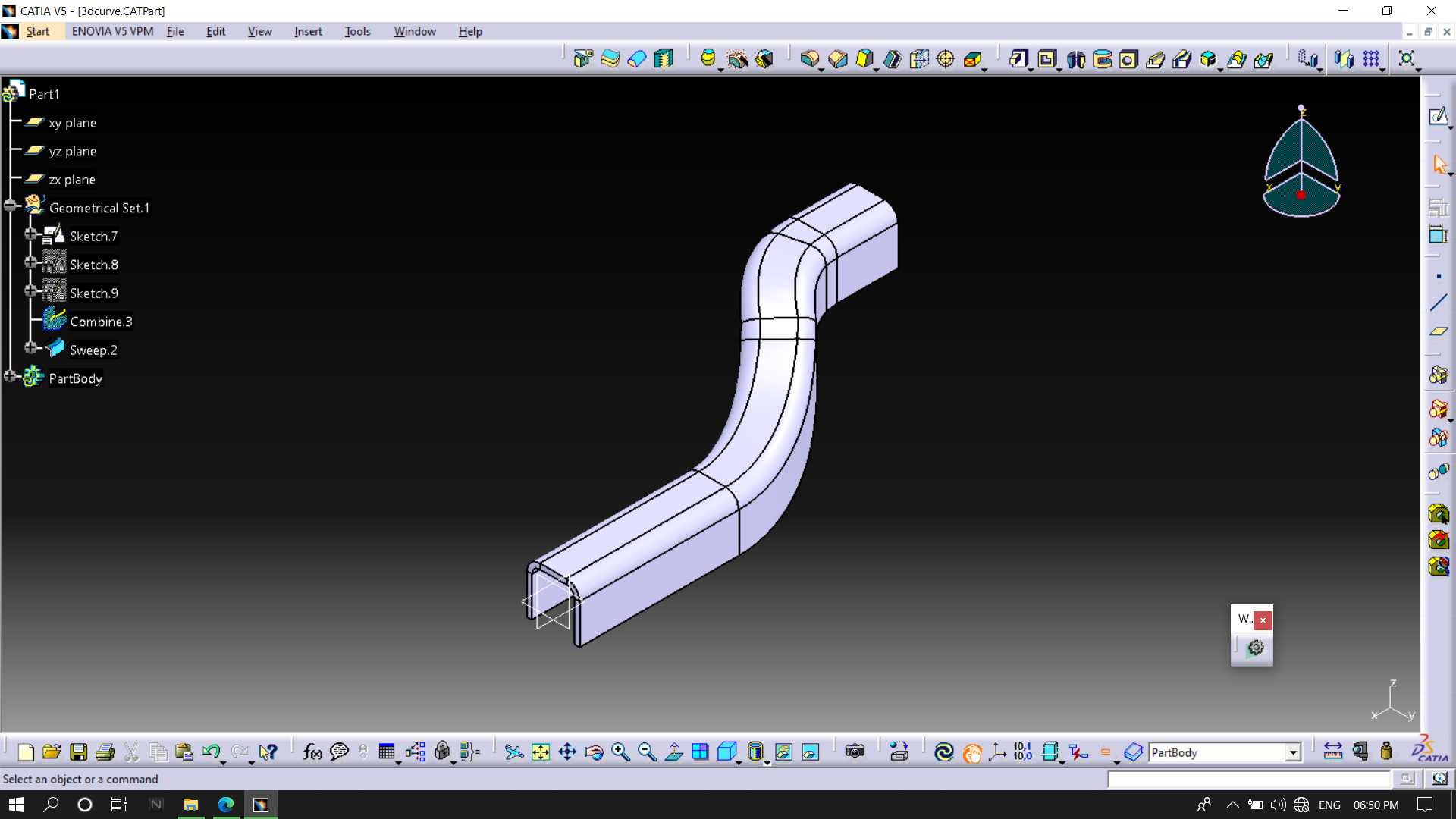

　　直接影响堆焊的合金成分配比；针对保护气路的导向，弯折半径过小会导致气路截面变窄，保护气流量不足出现焊接氧化问题。整个结构的安装固定端设计在槽体的直段位置，避开弯折曲面区域，避免固定夹紧力导致曲面段出现形变，固定方式采用快拆式压板结构，方便根据不同的堆焊路径快速更换对应曲率的导料槽，适配多品种小批量的堆焊生产需求。槽体的材质选择需要匹配作业环境的耐磨、耐高温需求，靠近焊枪的一端因为距离焊接熔池较近，会受到焊接辐射热的影响，需要选用耐热性较好的材质，或者在靠近熔池的位置增加隔热衬层，避免槽体长期受热出现形变，影响导向精度。在三维建模过程中，需要先拟合出堆焊作业的三维空间曲线作为扫掠路径，再以槽型截面沿路径做扫掠成型，之后对所有过渡位置做圆角处理，检查整个内腔的曲面连续性，不能出现折线、凸起等缺陷，否则会在送进过程中刮蹭物料。建模完成后还需要做干涉检查，确认槽体在整个堆焊机头的走位行程中，不会和工件、夹具、其他工位部件发生碰撞，尤其是多轴联动堆焊时，机头会带着导料槽做多个自由度的运动，必须提前模拟全行程的位置关系，预留足够的安全间隙。
