手持吹风机曲面造型结构设计方案

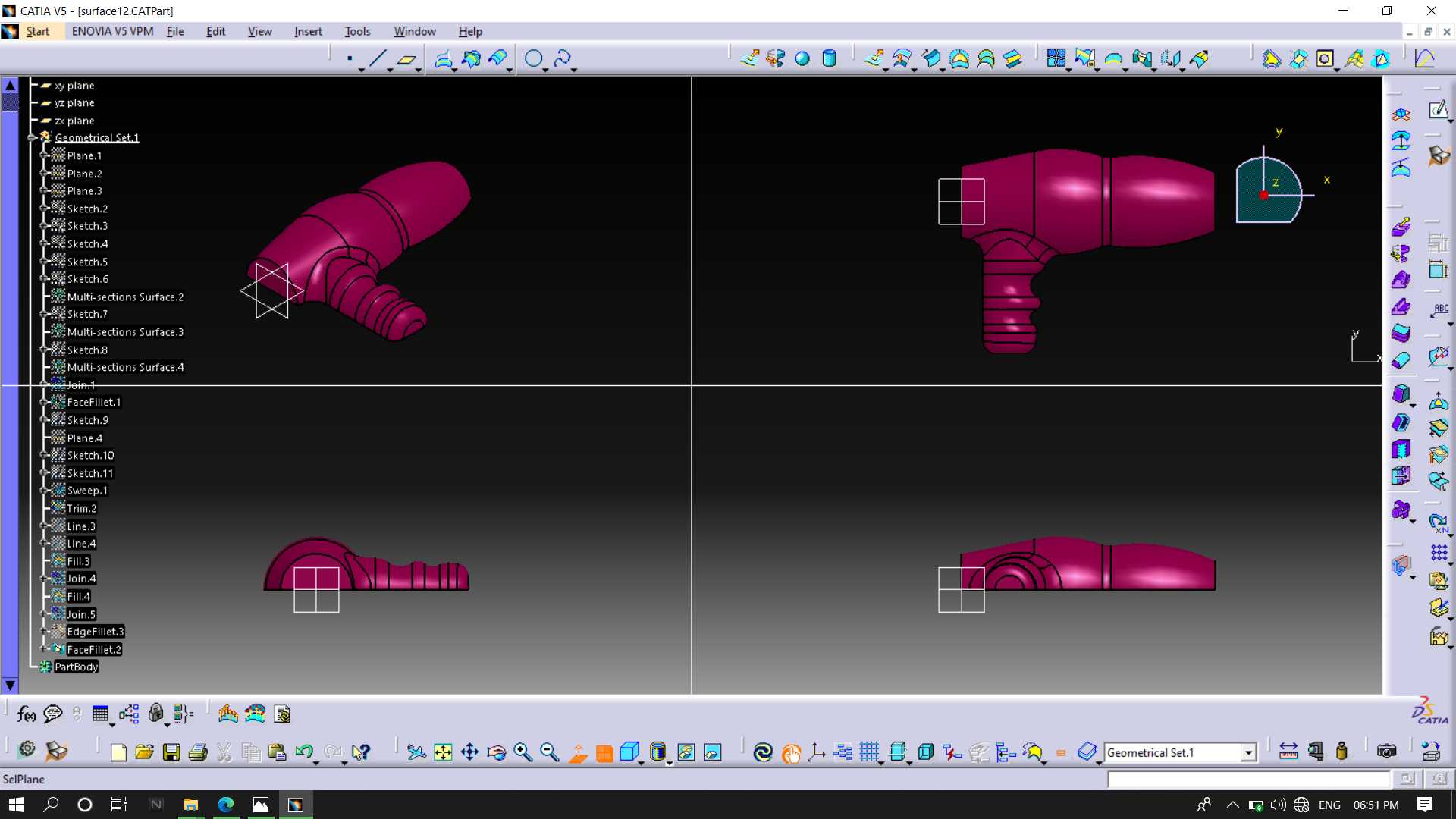

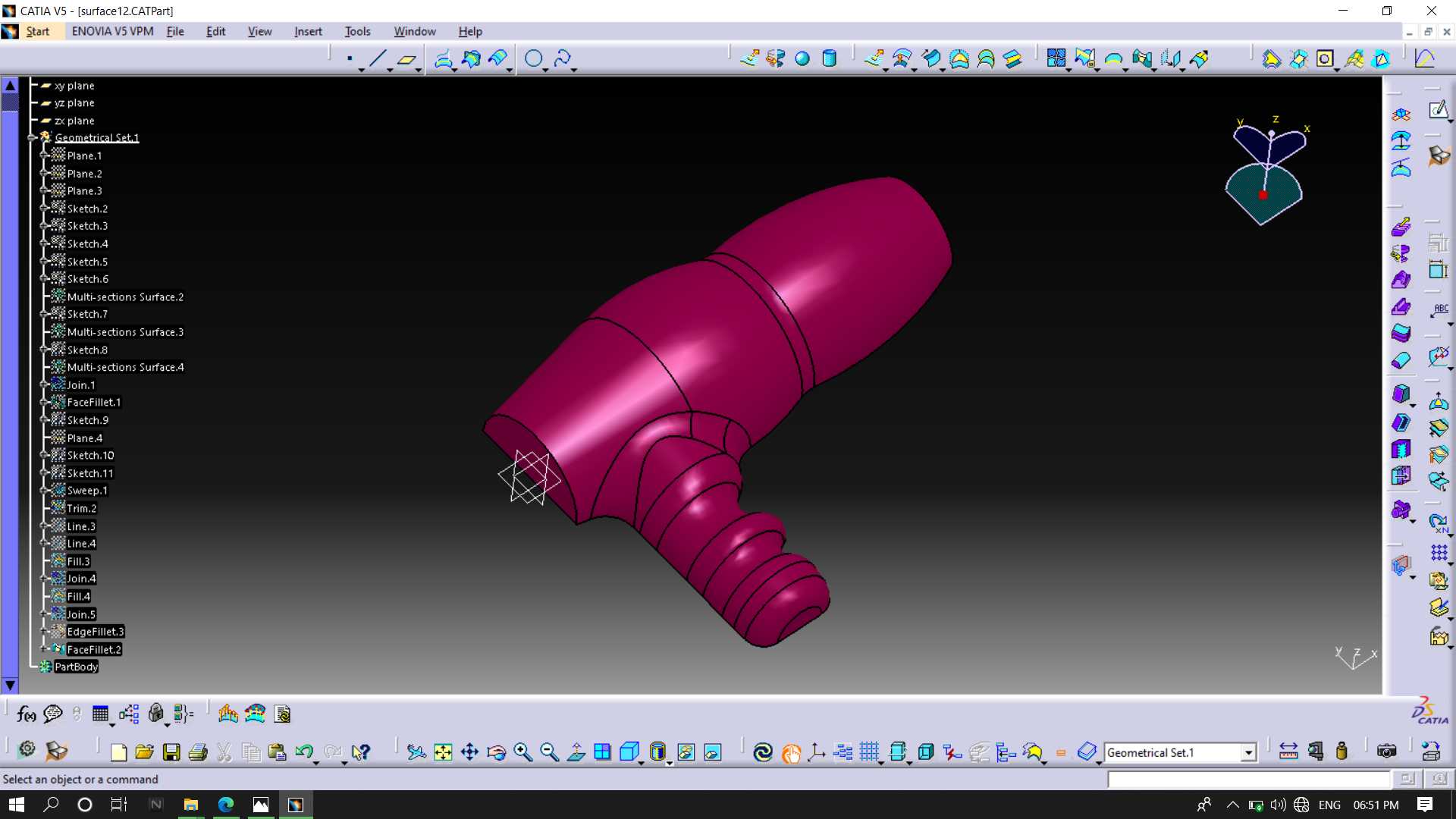

　　本次完成的手持吹风机曲面结构，核心围绕家用个护场景的手持操作需求展开设计，建模过程中优先考量长期握持的人机工程边界，将手柄握持段的截面周长控制在110-125mm区间，适配绝大多数成年用户的手掌围度，手柄与风筒主体的衔接处做了连续变曲率过渡，既避免曲面拼接处的棱角硌手，也能在注塑成型阶段减少壁厚突变带来的缩痕风险。风筒主体的出风端做了1.2度的内收锥面，可引导气流在出口处形成更集中的风柱，减少紊流带来的风损，进风端的格栅安装位预留了1.8mm的卡扣安装槽，匹配常规PP材质格栅的装配公差，无需额外打胶即可完成固定。建模阶段采用CATIA的自由曲面模块完成主体轮廓搭建，所有曲面的G2连续检查公差控制在0.005mm以内，

　　确保后续表面处理工序中，无论是喷涂亮面烤漆还是做磨砂蚀纹，都不会出现曲面棱线错位、光影扭曲的问题。手柄尾部的电源线出线位做了R3.5的圆弧过渡，同时预留了12mm直径的线卡安装位，可适配常规0.75平方的三芯电源线，线卡与壳体的配合间隙控制在0.1mm，既方便装配，也能避免长期拉扯电源线导致内部接线松脱。风筒内部的电机安装位做了三个均匀分布的定位柱，定位柱高度8mm，柱端做了C0.5的倒角，适配直径38mm的常规高速吹风机电机，定位柱周边做了2mm的加强筋连接到壳体内壁，避免电机高速运转时产生共振异响。从表面处理的工艺适配角度来看，整个壳体的外表面拔模角度统一设置为1.5度，所有外露的棱边都做了R0.3的圆角处理，

　　既满足注塑脱模的工艺要求，也能在后续做表面堆焊强化、喷涂金属质感涂层时，保证涂层厚度均匀，不会在棱角处出现堆漆、露底的缺陷。产品的整体安装边界控制为长度210mm、风筒最大直径78mm、手柄长度120mm，整体重量控制在380g以内（不含内部电机、加热组件），符合手持类家电的重量控制要求，长时间举持操作不会产生明显的手臂酸胀感。在曲面拆分阶段，将整个壳体拆分为左右两个半壳，合模线设置在曲面的光影转折处，后续通过超声焊接完成装配，合模线的位置经过反复调整，确保用户正常握持时手指不会直接接触到合模缝，提升握持触感。进风端的滤网安装位预留了0.8mm的台阶面，可适配厚度0.6mm的不锈钢防尘滤网，滤网通过周圈的四个小卡扣固定，

　　方便用户后期拆卸清理积尘。风筒出风端的风嘴安装位做了环形的卡槽，卡槽宽度2.2mm，可适配常规的集风嘴、散风嘴等配件，卡槽的配合公差设置为H7/h6，安装后不会出现松动脱落的问题，同时插拔力度控制在15-20N，用户无需借助工具即可完成配件更换。建模过程中对所有曲面的曲率变化做了反复优化，尤其是手柄与风筒衔接的虎口位置，通过调整曲面的控制点，让该位置的曲面完全贴合自然握持时虎口的曲面形态，避免局部应力集中导致握持不适。壳体的壁厚统一设置为2.2mm，在卡扣、定位柱等位置做了局部加厚到2.8mm，同时在加厚位置做了缓坡过渡，避免注塑时出现缩水、气泡等缺陷。从工艺落地的角度来看，整个模型的曲面质量满足A级曲面的要求，可直接导入模具设计模块完成注塑模具的拆分，无需额外做曲面修补工作，表面处理环节无论是做常规的哑光塑胶喷涂，还是做金属质感的真空镀膜，抑或是通过堆焊工艺做局部的耐磨强化处理，都能保证外观面的连续性和质感一致性。
