堆焊工艺用绿色连接支撑构件结构设计

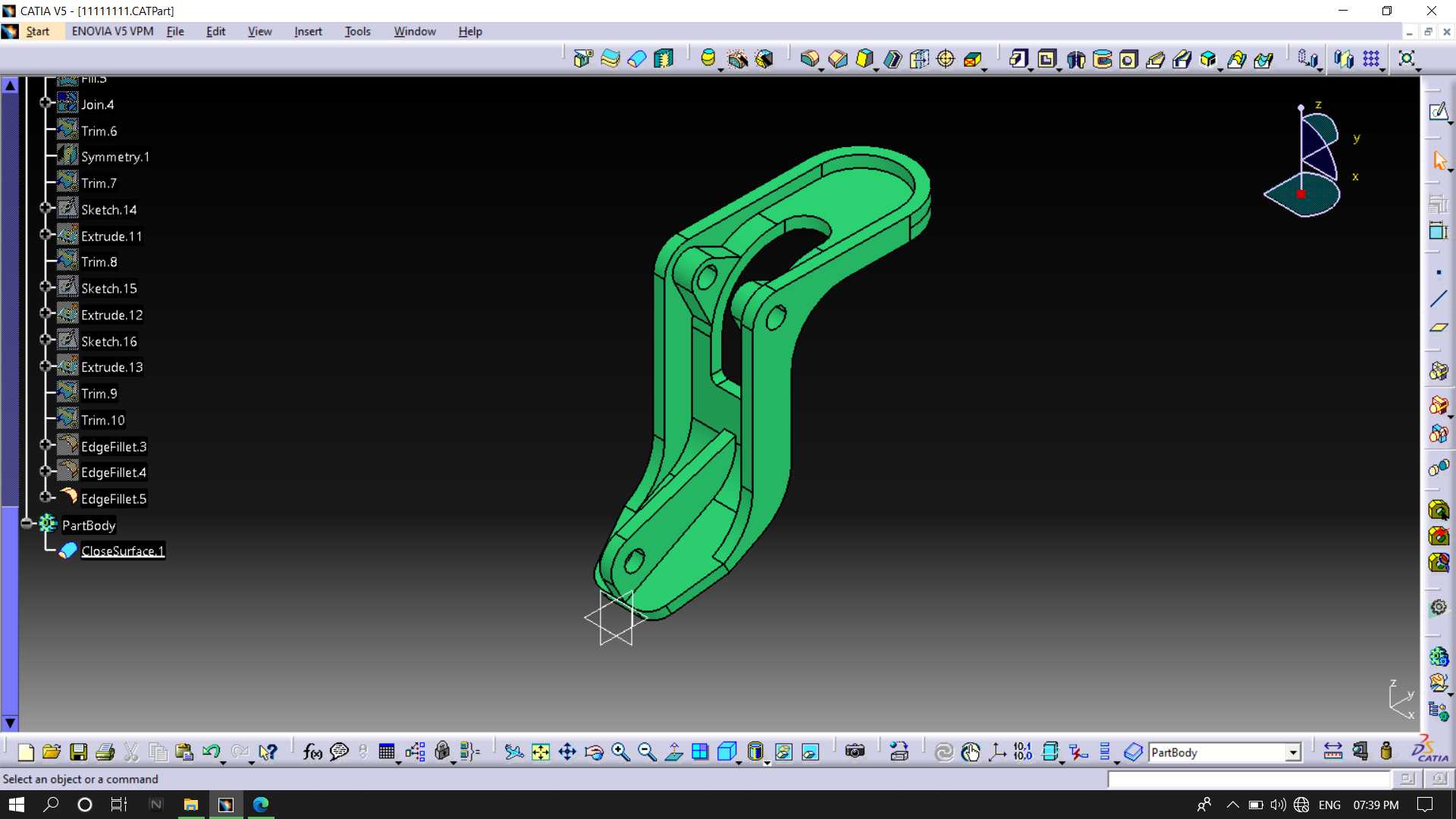

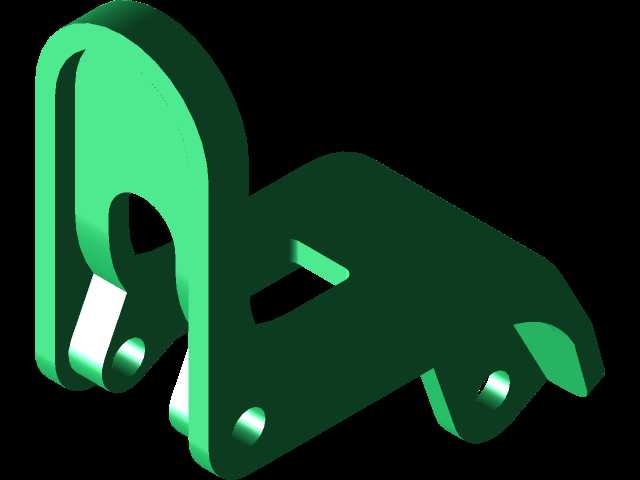

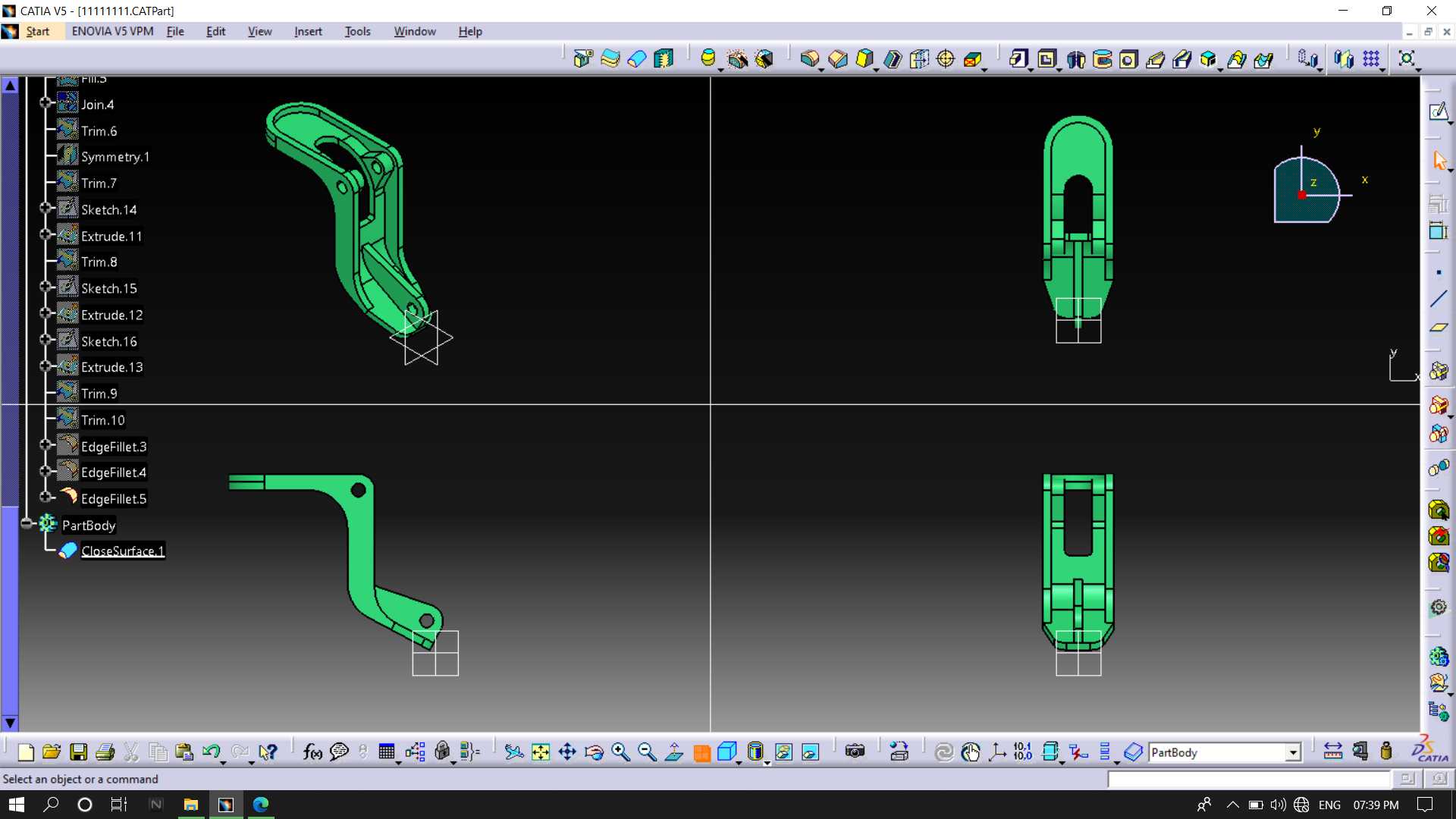

　　在堆焊作业的工装配套体系里，这类异形支撑连接构件的作用往往容易被忽略，但实际在自动化堆焊工位、手持堆焊辅助工装的搭建中，它直接决定了焊枪走位的避让空间、待堆焊工件的装夹稳定性，甚至会影响堆焊层的成型均匀度。从结构形态来看，该构件采用一体化弯折的流线型轮廓，没有多余的外置拼接结构，整体壁厚沿受力路径做了渐变处理：靠近上端铰接孔的区域壁厚相对较厚，用来承载装夹时的径向挤压力以及堆焊过程中传递的振动载荷，下端的工作端则做了收窄处理，既能够避让堆焊时的焊枪喷嘴，避免焊接飞溅附着在构件表面造成尺寸超差，也能减少构件本身的热容量，降低堆焊过程中热量传导带来的热变形量。

　　设计这类构件的时候，首先要明确它的安装边界：上端的两个同轴铰接孔是核心安装基准，孔位的同轴度公差需要控制在0.02mm以内，保证和配套的铰接销轴装配后没有卡滞，能够实现预设角度的摆动调节，适配不同堆焊角度的作业需求；下端的单孔是工件装夹定位端，孔中心到上端铰接孔中心的跨距是核心尺寸参数，这个尺寸直接决定了工装的作业覆盖范围，跨距过大会导致构件悬臂过长，堆焊受力时产生挠曲变形，跨距过小则会压缩焊枪的操作空间，导致部分堆焊区域无法到达。构件侧面的镂空槽并不是为了减重而随意设计的，一方面它可以作为走线通道，容纳堆焊设备的信号控制线或者冷却气管，避免管线在工装摆动过程中被剐蹭破损，另一方面镂空结构能够阻断焊接热量的传导路径，减少热量向上端铰接部位传递，避免铰接位置的润滑脂受热干结，提升铰接结构的使用寿命。

　　从实际应用场景来看，这类构件既可以用在阀门密封面堆焊的专用工装上，作为焊枪角度调节的支撑臂，也可以用在矿山机械磨损件的补焊工位上，作为待补焊工件的定位夹持架，甚至在小型自动化堆焊设备的送丝机构固定架上也能看到类似结构的身影。设计过程中需要重点考量堆焊作业的特殊工况：堆焊过程中会产生大量的焊接飞溅，温度可达上千摄氏度，所以构件的外轮廓全部做了圆角过渡，没有直角死角，方便后期清理附着的焊渣；构件表面的粗糙度要求控制在Ra6.3以下，减少飞溅的附着附着力，日常维护时用钢丝刷就能快速清理表面残留。另外，构件的弯折弧度是经过运动仿真验证的，在整个摆动行程范围内，不会和堆焊设备的机身、送丝机构、防护挡板产生运动干涉，哪怕是在最大摆角位置，构件和周边部件的安全间隙也能保持在5mm以上，避免作业过程中出现碰撞卡停的问题。

　　很多刚接触工装设计的工程师在做这类支撑构件的时候，容易照搬标准型材的连接结构，忽略堆焊工况的热影响和飞溅问题，往往会出现用不了多久构件就因为热变形出现铰接卡滞，或者表面堆满焊渣难以清理的问题。这个构件的设计就充分考虑了这些现场实际问题：所有的棱边都做了倒角处理，避免应力集中，在长期受振动载荷的情况下不会出现应力开裂；铰接孔的位置都做了局部加厚，并且预留了衬套安装的余量，后期使用磨损后只需要更换铜衬套就能恢复装配精度，不需要整体更换构件，降低了工装的维护成本。从安装适配性来说，上端铰接孔的孔径采用了通用的工装销轴尺寸，能够和市面上多数堆焊工装的标准支架直接适配，不需要额外加工转接件，下端的装夹孔也预留了足够的螺栓穿入空间，能够适配不同规格的压紧螺栓，满足不同重量工件的装夹需求。在堆焊作业的高温环境下，构件的材料选用需要兼顾强度和耐热性，结构设计上的壁厚渐变也能减少不同位置的温度差，降低热应力带来的变形量，保证长期使用过程中尺寸精度的稳定性。
