带中心孔圆角方型杯盖曲面转实体结构

　　日常接触的便携饮水容器杯盖，很多人只关注其密封、开合的使用体验，很少留意这类外观带顺滑圆角、中心预留通孔的方形杯盖，在结构设计阶段需要处理的曲面转实体细节。这类杯盖多用于随身塑料水杯、便携焖烧杯的上端封盖部位，中心预留的通孔一般用来安装饮水嘴、透气阀或者提手连接结构，四周的大圆角过渡一方面是为了匹配杯身的方形圆角轮廓，避免安装后出现错位缝隙，另一方面也是为了消除注塑成型时的应力集中点，减少日常使用中磕碰掉角、开裂的概率。

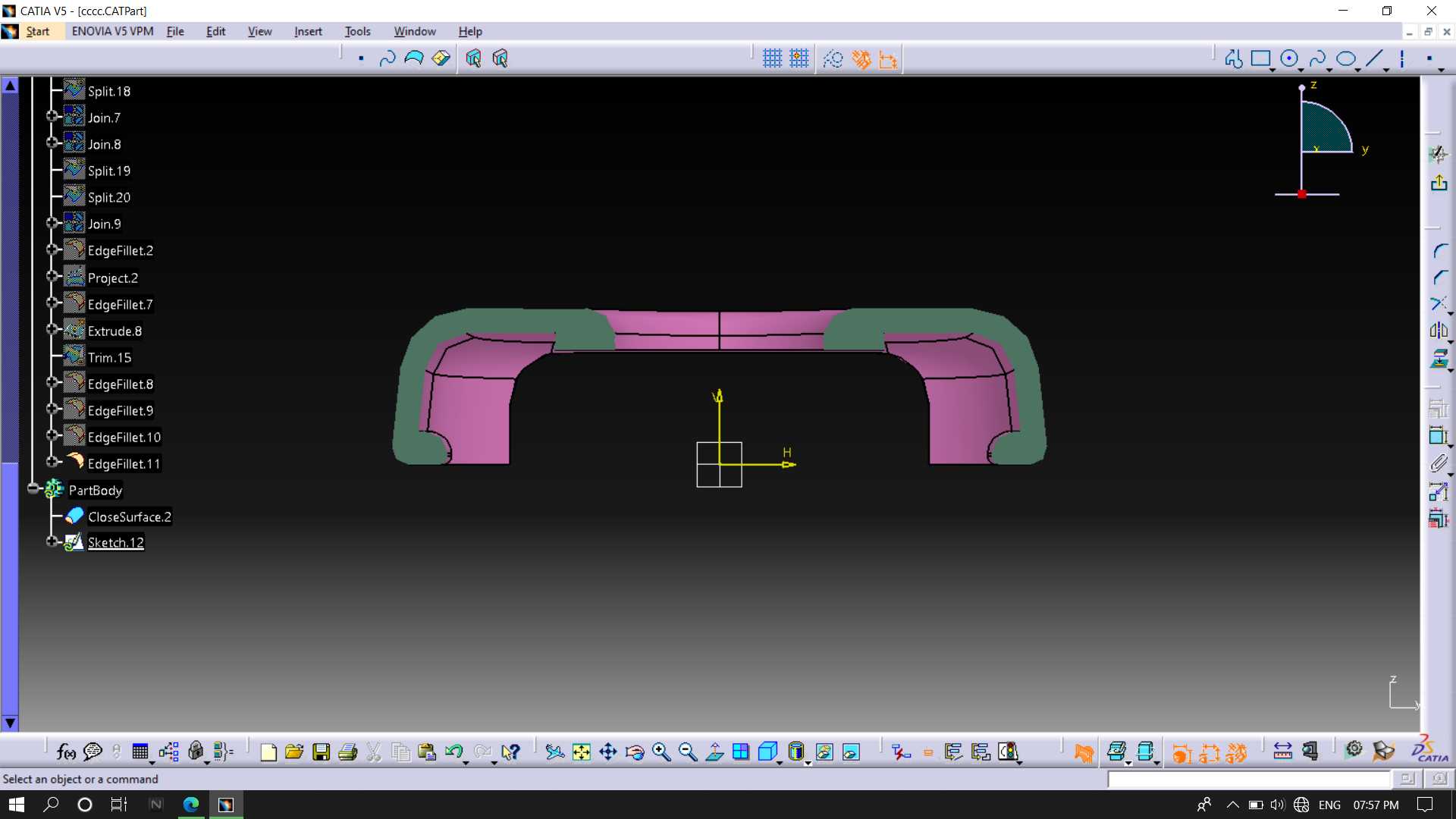

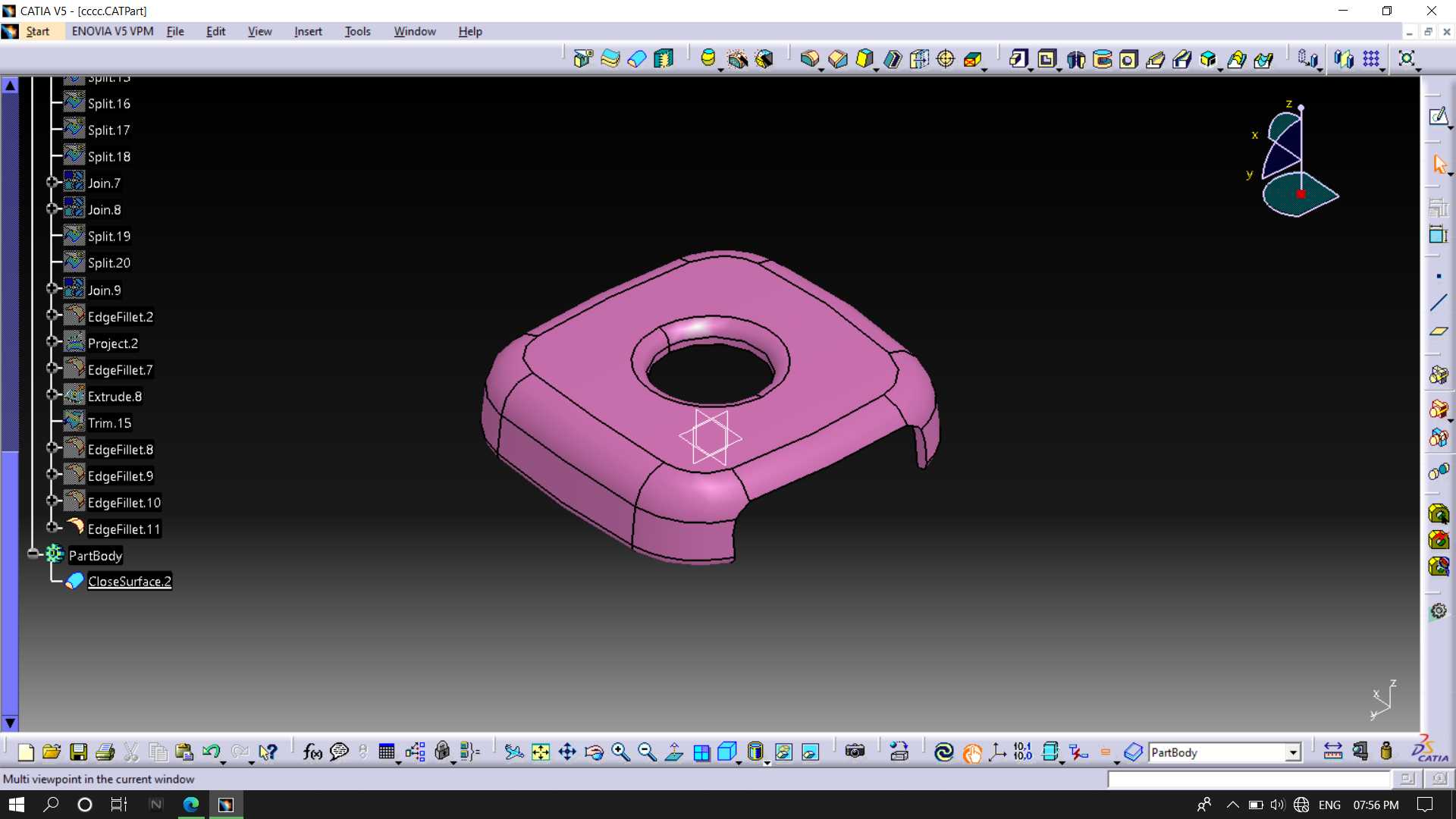

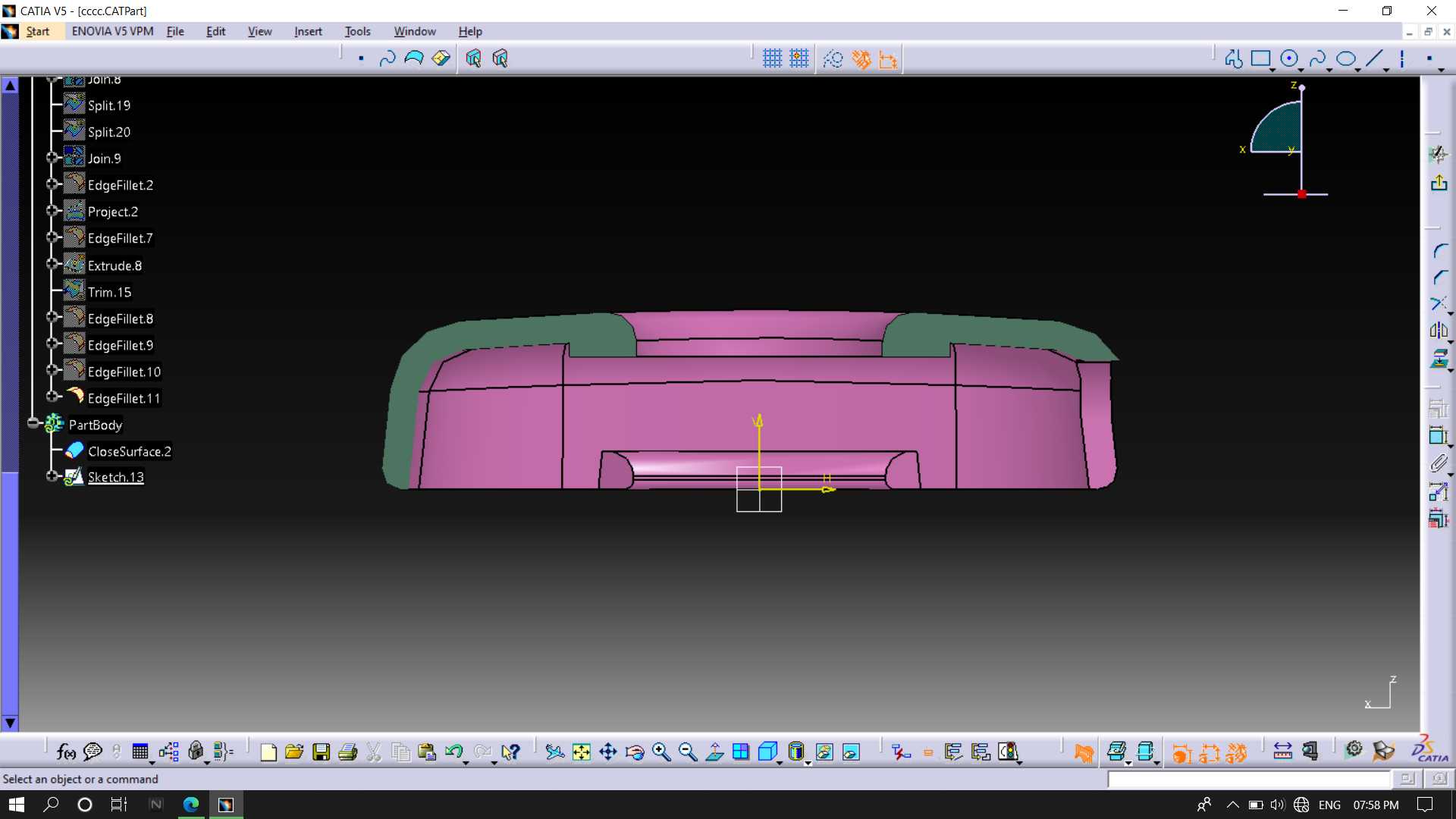

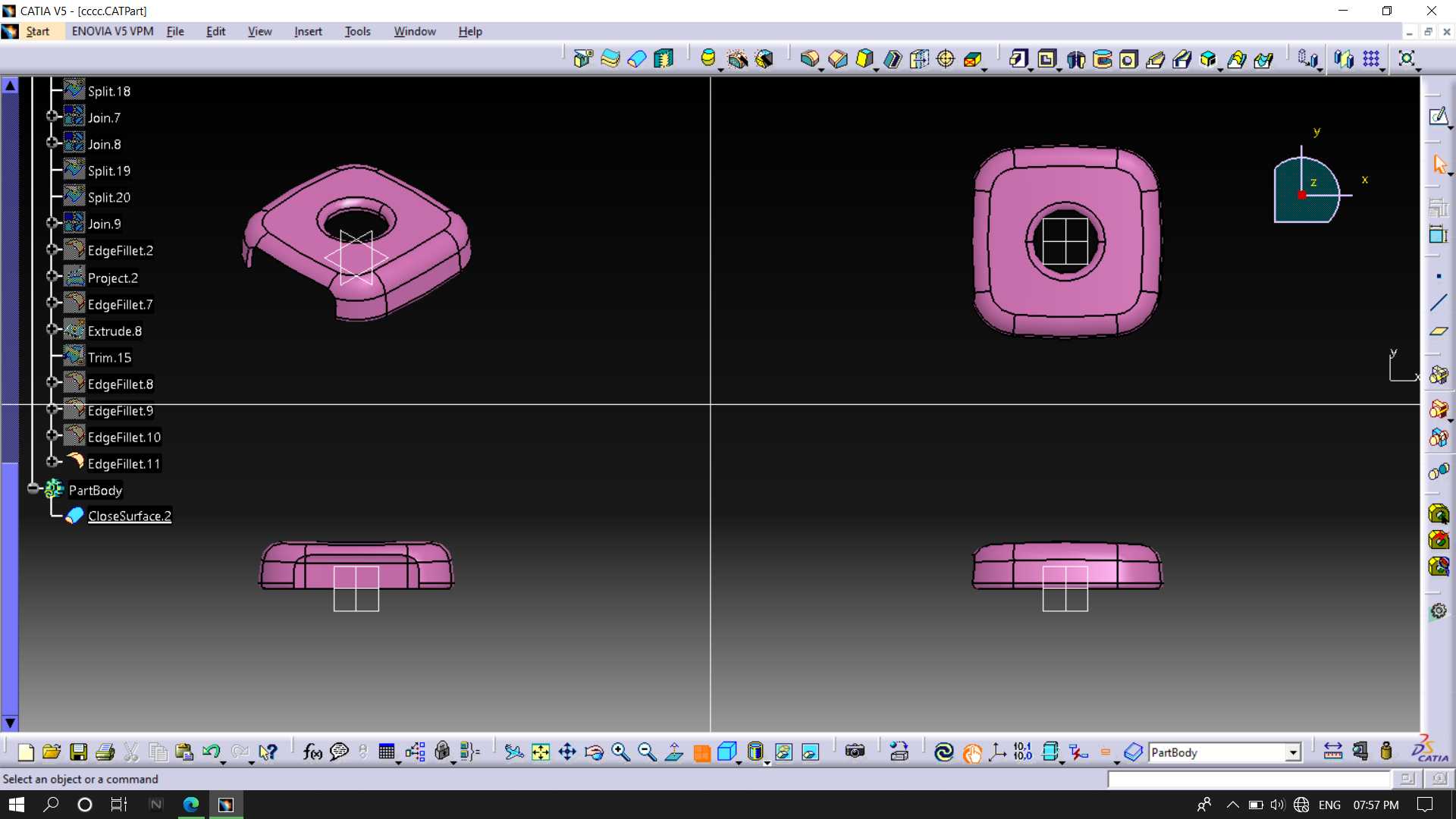

　　在做这类零件的三维结构设计时，很多新手容易直接用实体拉伸加倒圆角的方式建模，但实际做出来的模型在圆角交汇处容易出现曲面褶皱、壁厚不均的问题，放到模具开模环节就会出现分型面错位、胶位厚度突变导致的缩水、缺胶缺陷。这次的结构设计是先构建整体的外轮廓曲面，把顶部的平缓弧面、四周的直壁曲面、边角的过渡圆角曲面逐一缝合，再通过闭合体积命令直接生成实体零件，这种方式做出来的实体不存在曲面破面、壁厚计算偏差的问题，后续抽壳做均匀壁厚的时候，能保证整个盖体的壁厚偏差控制在0.1mm以内，完全满足注塑成型的工艺要求。

　　从实际安装边界来看，这类杯盖的外轮廓尺寸要和杯身的上端卡口完全匹配，四周直壁段的高度要刚好覆盖杯口的密封胶圈安装位，中心通孔的直径要和选配的饮水嘴外径做过渡配合，公差控制在H7级别，既保证安装后不会出现松动漏水，也能方便后续组装时的压装工序。盖体边缘的外翻边结构是做了1.2mm的加厚处理，这个位置是用户开合杯盖时的主要受力点，加厚处理能避免反复拧动或者扣合时出现边缘断裂的问题，外翻边的内侧还预留了0.8mm的密封槽，用来放置食品级硅胶密封圈，安装后密封圈的压缩量控制在25%左右，既能保证倒置不漏水，也不会因为压缩量过大导致开合阻力过大。

　　在表面处理环节，这类杯盖的外表面一般做细晒纹处理，粗糙度控制在Ra0.8左右，既提升握持时的摩擦力，也不容易残留指纹和污渍，内表面因为要和饮用水接触，做高光抛光处理，避免藏污纳垢，符合食品接触材料的表面要求。建模阶段做曲面转实体的时候，要特别注意各个曲面的连接公差，把缝合公差设置为0.02mm，避免生成实体后出现微小的破面，导致后续工程图导出、模具分模时出现数据错误。另外盖体的四个边角位置做了15度的拔模斜度，从顶部到底部逐步放大尺寸，方便注塑成型后顺利脱模，不会出现顶白、拉伤的外观缺陷。

　　很多结构工程师在做这类外观件的时候，容易把注意力都放在外观曲面的顺滑度上，忽略了内部安装位的结构强度，比如中心通孔的位置，我们在建模时特意做了一圈1.5mm高的加强凸台，凸台的根部做了R0.5的圆角过渡，避免安装饮水嘴时压裂通孔周边的薄壁，凸台的内径和通孔保持同轴度，公差控制在0.05mm以内，保证后续安装的配件不会出现偏心的问题。盖体的内部还均匀分布了4条径向的加强筋，筋的厚度是壁厚的0.6倍，既不会因为筋位过厚导致表面出现缩痕，也能提升整个盖体的抗变形能力，就算从1米高度跌落，也不会出现盖体开裂、卡扣断裂的问题。

　　实际生产验证阶段，这种通过闭合体积命令生成的实体模型，导入模流分析软件的时候不会出现网格划分失败的问题，能准确模拟熔接痕的位置、排气槽的开设位置，提前预判成型缺陷，减少后续试模的次数。相比传统实体建模的方式，这种曲面构建再转实体的设计思路，更适合这类带复杂曲面过渡的外观结构件，能更好的控制外观面的连续性，保证各个圆角的曲率变化均匀，做出来的实物外观没有明显的棱线、凹凸感，握持的时候触感顺滑，没有硌手的棱角。
