曲面构建带多安装孔的铰接式支架结构

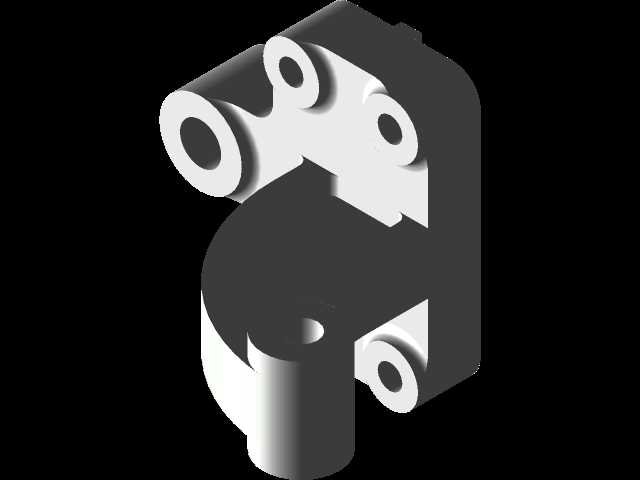

　　这类支架结构在工业设备的铰接连接场景中应用十分广泛，常见于自动化生产线的工位摆臂连接、小型工装夹具的角度调节基座、输送设备侧部导向组件的安装载体等位置，核心作用是为两个存在相对转动需求的部件提供刚性支撑与铰接定位，同时保证自身安装后的结构稳定性，避免设备运行过程中出现连接松脱、定位偏移的问题。从结构功能来看，该支架上部的筒状铰接孔位用于穿装铰接销轴，连接需要摆动的功能部件，孔位内侧的同轴度公差需要控制在合理区间，保证销轴转动时无卡滞、无过量窜动；下部的四个均布安装孔用于将整个支架固定在设备的安装基准面上，孔位的位置度公差直接影响支架安装后的定位精度，设计时需要匹配对应安装面的螺栓孔间距，预留足够的螺栓装配操作空间，

　　避免出现螺栓无法拧入、扳手操作空间不足的问题。设计过程中优先采用曲面模块构建主体轮廓，是因为支架的支撑臂部分存在不规则的过渡曲面，直接采用实体拉伸、切除的方式很难实现顺滑的曲面过渡，容易在转角位置出现应力集中的问题；先搭建曲面框架再通过闭合体积生成实体的方式，能够精准控制支撑臂的壁厚与过渡圆角大小，在保证结构强度的前提下尽可能减少不必要的材料冗余，降低零件的整体重量。从安装边界来看，支架底部的安装平面需要保证足够的平面度，安装后与基准面的贴合间隙不能超过0.1mm，避免紧固螺栓后支架出现变形，影响上部铰接孔的同轴度；上部铰接孔的轴线与底部安装面的平行度公差需要根据实际使用场景调整，若用于精度要求较高的工装定位场景，

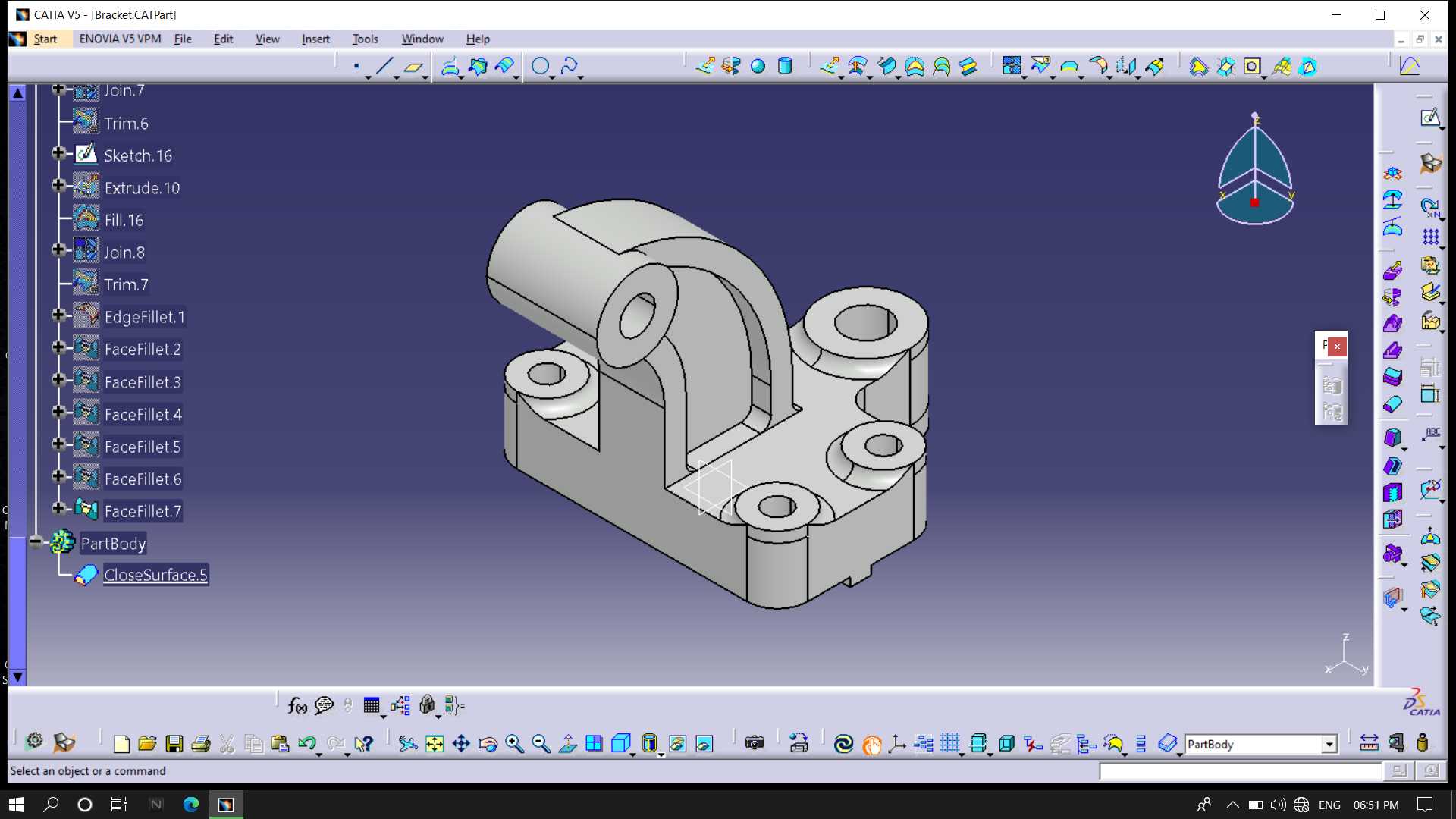

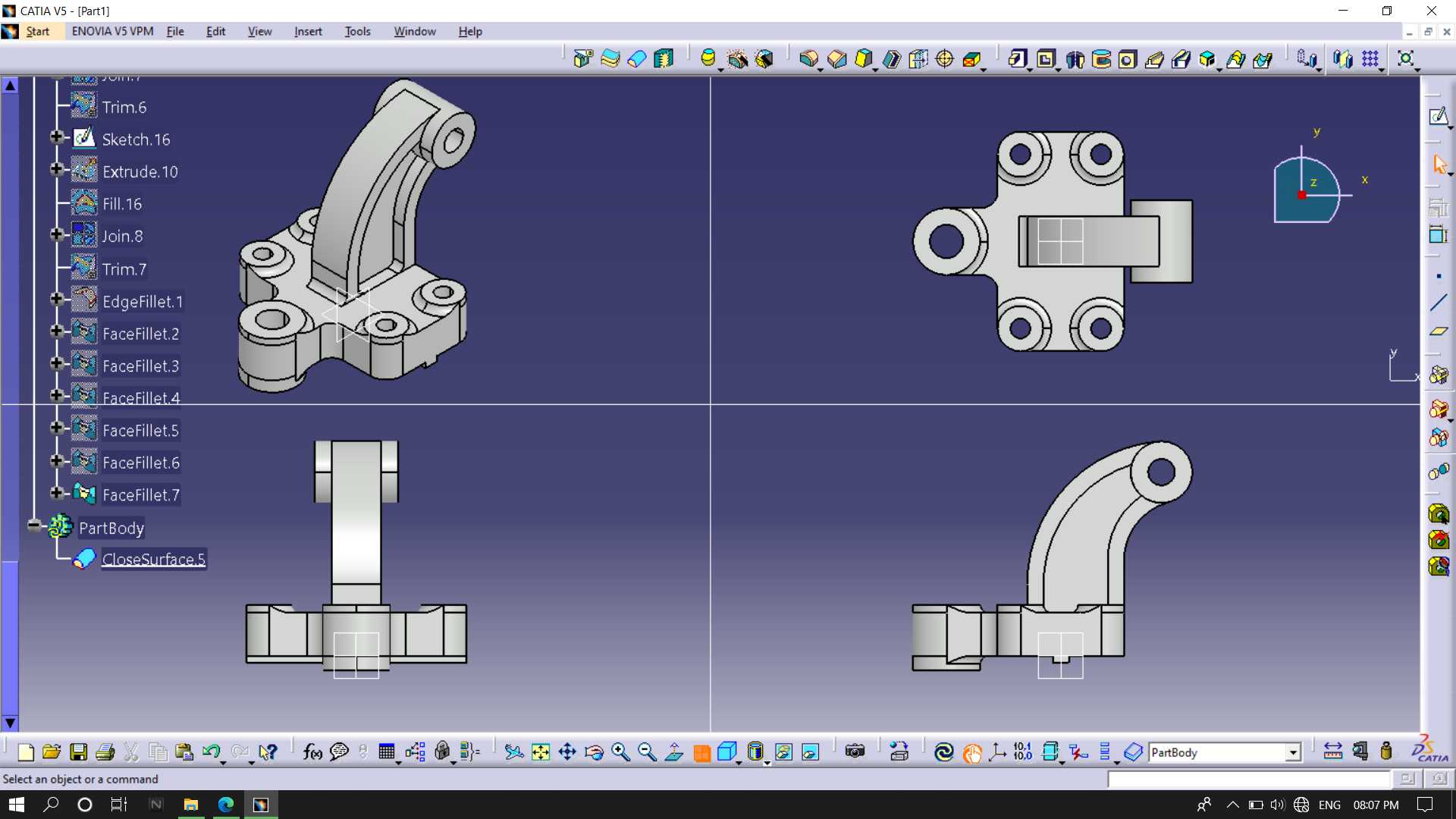

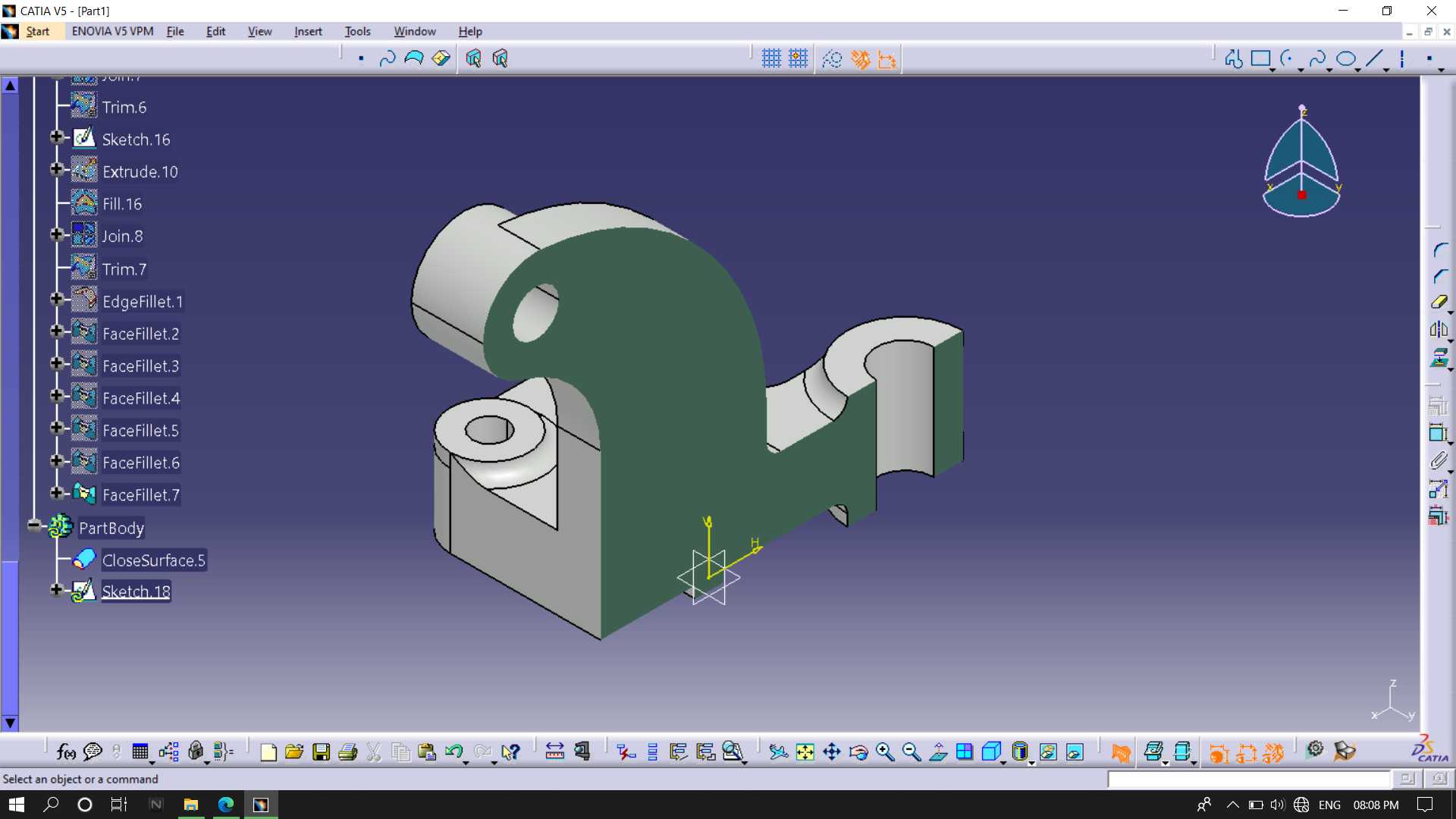

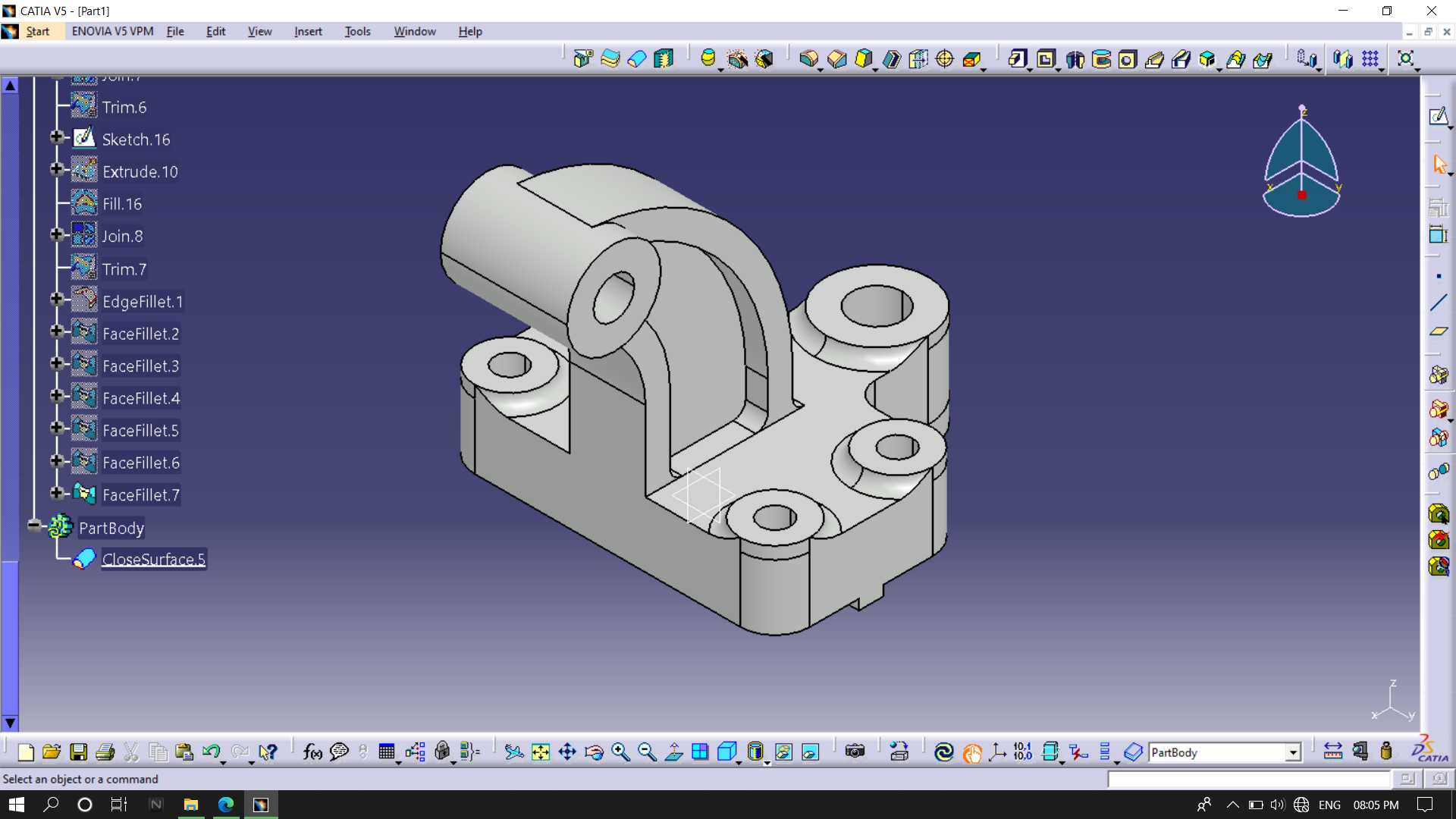

　　平行度公差需要控制在0.05mm以内，普通输送场景可适当放宽至0.2mm。结构设计时还需要考虑受力方向，支架的支撑臂部分主要承受铰接部件传递的径向载荷与摆动过程中的交变冲击力，因此在支撑臂与底座连接的转角位置设置了连续的过渡圆角，避免直角位置出现应力集中导致零件疲劳断裂；四个安装孔的位置分布在底座的四个角点，能够最大化支撑的稳定性，减少支架受力后的倾覆力矩。实际建模过程中，曲面构建阶段需要先绘制各截面的轮廓线，通过扫掠、填充等命令生成连续的曲面组，检查曲面之间没有缝隙、重叠之后再执行闭合体积命令生成实体，之后再对安装孔、铰接孔等特征进行细化处理，最后添加各位置的圆角特征，保证零件的工艺性，避免后续加工过程中出现尖角、清根困难的问题。

　　这类支架在投入使用前通常需要做表面处理，根据使用环境的不同可选择氧化、喷塑、镀锌等工艺，提升零件的防锈耐腐蚀能力，延长在潮湿、多粉尘工业场景下的使用寿命；若用于食品加工、医药生产等有卫生要求的场景，表面处理后还需要保证表面粗糙度达到相应要求，避免积尘、残留物料。
