堆焊作业用曲面防护安装支架结构

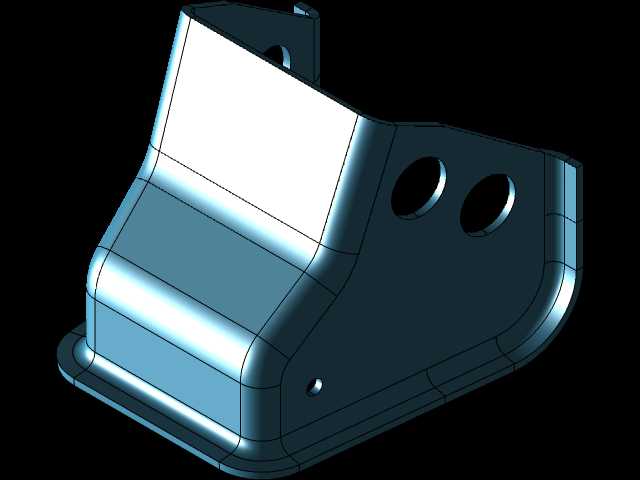

　　在堆焊作业的工装配套场景中，这类曲面成型的安装支架主要用于固定焊枪导向模块、焊渣防护挡板或是工件定位靠模，是堆焊工位上衔接工装基座与作业执行端的核心连接构件。实际堆焊作业过程中，焊枪行走路径往往需要匹配工件的曲面轮廓，常规的直角安装座无法适配弧面走位的避让需求，这款支架的整体曲面过渡造型，正是为了匹配堆焊作业时焊枪的弧形走位轨迹，避免支架本体与焊枪运动路径、待焊工件表面发生干涉。从结构设计逻辑来看，支架主体采用大弧面薄壁加筋的构型，底部设置的外翻安装边是主要的承载定位面，安装边上预留的小孔用于穿设紧固螺栓，可直接固定在堆焊工装的滑移平台或者变位机的工作台面上，安装边的平面度公差控制在0.1mm以内，保证支架安装后不会出现倾斜偏移，

　　避免影响末端执行件的定位精度。支架上部的两个同轴通孔是功能安装位，孔位的同轴度公差按照IT7级精度设计，可穿装销轴或者螺栓来固定焊枪夹持模块、防护挡板等功能部件，孔位周边做了局部加厚处理，因为堆焊作业时会存在持续的振动，局部加厚可以避免孔位长期受交变载荷出现开裂、变形的问题。支架侧面的小定位孔用于安装限位销，可配合工装台面上的定位槽实现快速换装，不同堆焊工序切换时，不需要反复调整支架的安装位置，拔插限位销即可完成定位，能有效减少工装调整的辅助时间。设计过程中重点考虑了堆焊作业的高温工况，支架的曲面构型没有设置封闭的空腔，避免焊渣飞溅进入空腔后堆积难以清理，所有的棱边都做了R3以上的圆角过渡，一方面减少焊接飞溅的附着，

　　另一方面也避免操作人员更换工装时被锐边划伤。从安装边界来看，支架底部安装边的轮廓尺寸适配常规100mm间距的工装T型槽，安装时不需要额外加工转接板，可直接通过T型螺栓固定在标准工作台上；支架整体的高度控制在120mm以内，安装后不会超出堆焊变位机的最大回转半径，适配多数小型工件自动堆焊工位的安装空间要求。曲面部分的壁厚采用等壁厚设计，整体壁厚4mm，既保证了足够的结构刚性，在承受焊枪夹持模块的重量以及作业振动时不会出现明显形变，又不会因为壁厚过大增加不必要的重量，方便操作人员快速拆装移位。在实际应用中，这类支架除了用于堆焊工位，也可适配表面处理工序中的喷枪固定、打磨头导向等场景，曲面的避让设计可以让末端执行件更贴近工件的复杂曲面，

　　提升表面处理的作业精度。设计时没有采用多余的装饰性结构，所有的构型都服务于功能需求：外翻的底边提升安装稳定性，上部的同轴孔保证功能件的安装精度，侧面的定位孔实现快速换装，光滑的曲面减少焊渣、磨屑的附着，每一处结构细节都对应实际作业中的具体痛点，比如常规直角支架在弧面堆焊时容易碰伤工件表面，这款支架的内凹曲面刚好可以避让工件的外凸轮廓，即使工件在变位机上转动，支架与工件表面也能始终保持均匀的安全间隙，不会出现刮擦工件已加工表面的问题。孔位的位置经过反复校核，当安装焊枪夹持模块后，焊枪的焊丝伸出长度刚好处于堆焊作业的最优区间，不需要额外加装延长杆，减少了焊枪的悬臂长度，提升堆焊时的焊枪稳定性，有效降低堆焊焊缝出现偏移、成型不良的概率。
