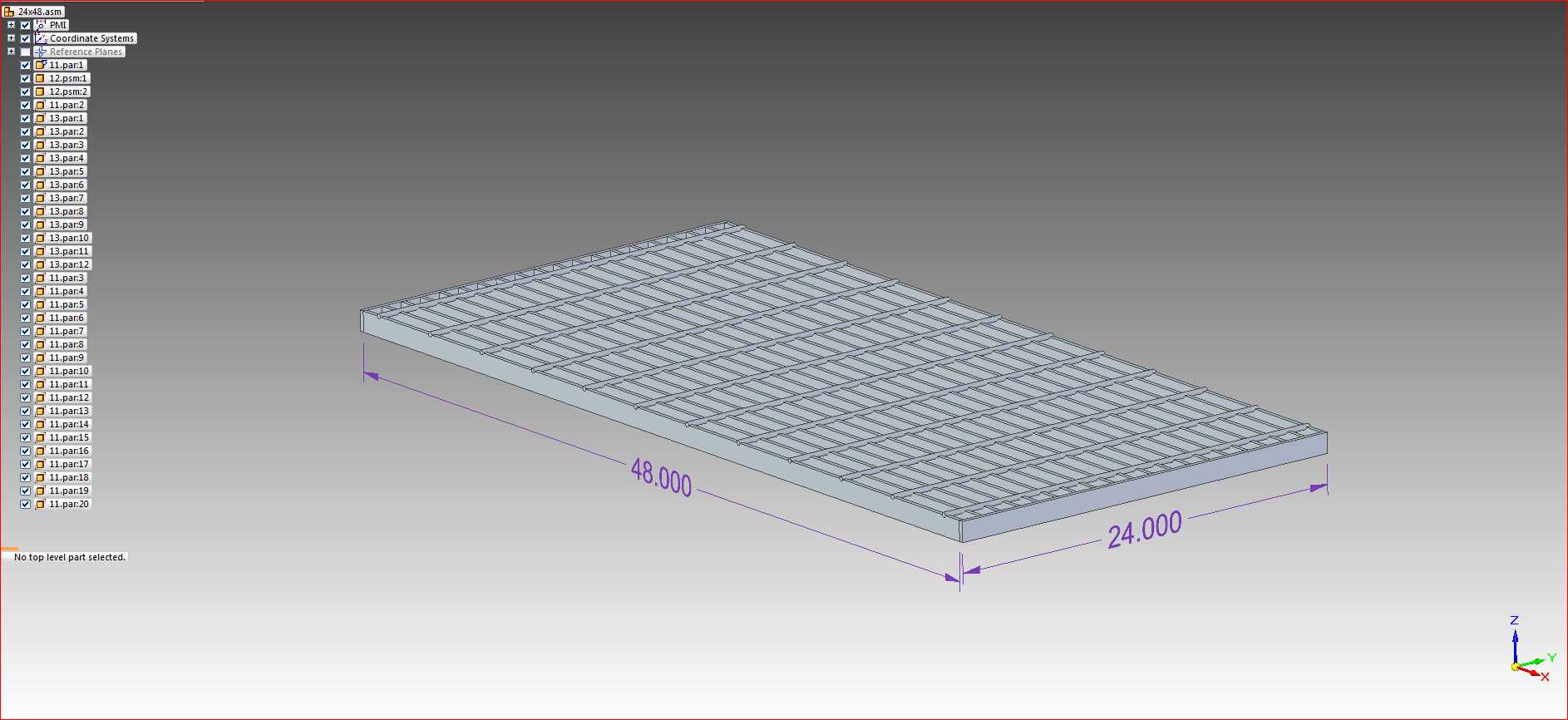

24x48实心边缘地板炉排结构设计

　　在工业加热炉、商用采暖设备以及部分特种通风承载平台的结构设计中，炉排作为直接承托燃料、同时保障通风供氧与漏灰排渣的核心构件，其结构合理性直接决定整套设备的运行效率与维护周期。这款24x48规格的地板式炉排，在设计之初就瞄准了中小吨位固定炉排设备的替换与新装需求，没有采用常规的拼接式栅条结构，而是选择整体式实心边缘的一体化构型，从根源上规避了多构件拼接在长期高温交变载荷下容易出现的栅条移位、缝隙不均、边缘漏料等常见问题。

　　从实际应用场景来看，这类规格的炉排既可以适配小型燃煤采暖炉的底部承托结构，也能作为工业烘干设备的通风承载地板使用，甚至在部分需要兼顾通风与承重的车间地沟盖板场景中也能适配，核心原因就在于其尺寸边界做了通用化处理：整体长宽尺寸遵循24x48的通用安装模数，安装时不需要对设备原有支撑框架做大规模裁切改造，只要支撑边的搭接宽度不小于20mm，就能直接落位固定，大幅降低现场安装的适配成本。

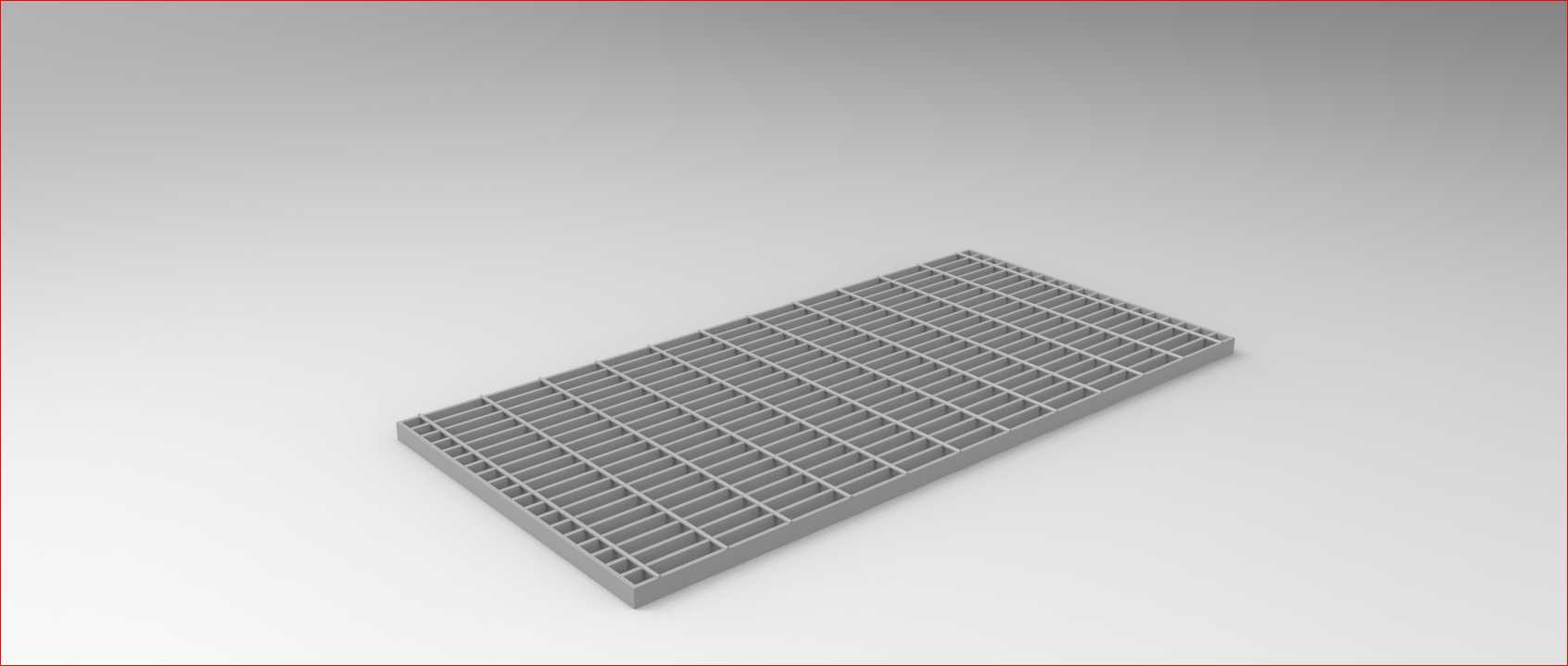

　　结构设计层面，这款炉排的实心边缘是核心设计亮点，区别于普通栅条式炉排边缘单薄、容易受碰撞变形的缺陷，其四周采用实心围边结构，围边厚度比内部栅条高出3mm，一方面在安装时能直接卡在支撑框架的定位槽内，避免设备运行过程中因燃料堆积、清灰操作带来的炉排窜动；另一方面实心边缘也能阻挡细碎燃料从炉排与框架的缝隙中漏出，减少不必要的燃料损耗，同时也避免漏出的燃料在炉底堆积引发的局部过热问题。内部的栅条采用等间距排布，栅条之间的缝隙宽度经过反复校核，既保证通风时的空气阻力处于合理区间，让燃料层的供氧均匀性满足充分燃烧的要求，又能阻挡粒径合格的燃料直接漏落，同时燃烧后的灰渣能在自重与清灰操作下顺利从缝隙落下，不会出现栅缝堵死导致通风不畅的问题。

　　从承载性能来看，整体式的栅条与围边采用一体化构型，栅条的截面做了上窄下宽的梯形设计，上部接触燃料的面宽度更小，减少燃料与炉排的接触面积，降低高温传导带来的炉排本体温升，延缓高温氧化的速度；下部的支撑筋宽度更大，能提升单根栅条的抗弯折能力，即使在满层燃料堆积、局部高温烧红的工况下，也不会出现栅条弯折塌陷的问题。栅条的排布方向与炉排长边保持平行，在清灰操作时，灰铲顺着栅条方向推动就能顺畅清理表面积灰与结渣，不会因为栅条横向凸起带来清灰阻力，日常维护的操作难度大幅降低。

　　在安装边界的设计上，这款炉排的底部四角做了微小的倒角处理，落位时不会因为支撑框架的边角毛刺出现卡滞，围边的外侧尺寸公差控制在±1mm以内，和通用规格的炉排安装槽适配度很高，不需要额外的修配作业。同时炉排整体的平面度做了严格控制，安装后表面不会出现局部凸起或凹陷，避免燃料堆积在凹陷处出现燃烧不充分的问题。不同于部分镂空边缘的炉排需要额外加装压块固定，这款实心边缘的炉排只要在支撑框架上均匀铺设耐火密封垫，直接将炉排落位后依靠自身重量与燃料层的压力就能保持稳定，不需要额外的紧固件连接，后续需要更换维护时直接吊起就能取出，拆装效率很高。

　　从实际使用的工况适配角度，这种实心边缘的地板炉排还能适配部分生物质颗粒燃烧设备的使用需求，因为生物质颗粒燃烧后的灰分更细碎，普通拼接炉排的边缘缝隙很容易漏出细灰，而实心围边能完全阻挡细灰侧漏，同时均匀的栅缝能保证一次风均匀穿过燃料层，让生物质颗粒的燃烧更充分，减少不完全燃烧带来的烟气污染物排放。在部分需要将炉排作为临时通风承载平台的场景中，实心边缘的结构也能避免工具、小零件从侧边缝隙掉落，相比普通栅格板的实用性更强。
