通用机械深沟球滚珠轴承结构设计

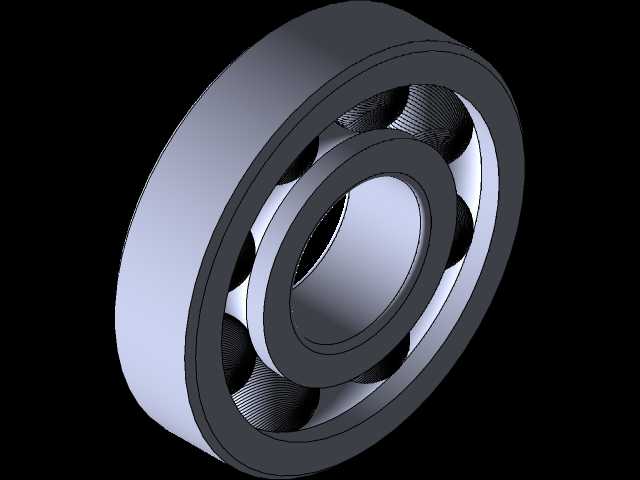

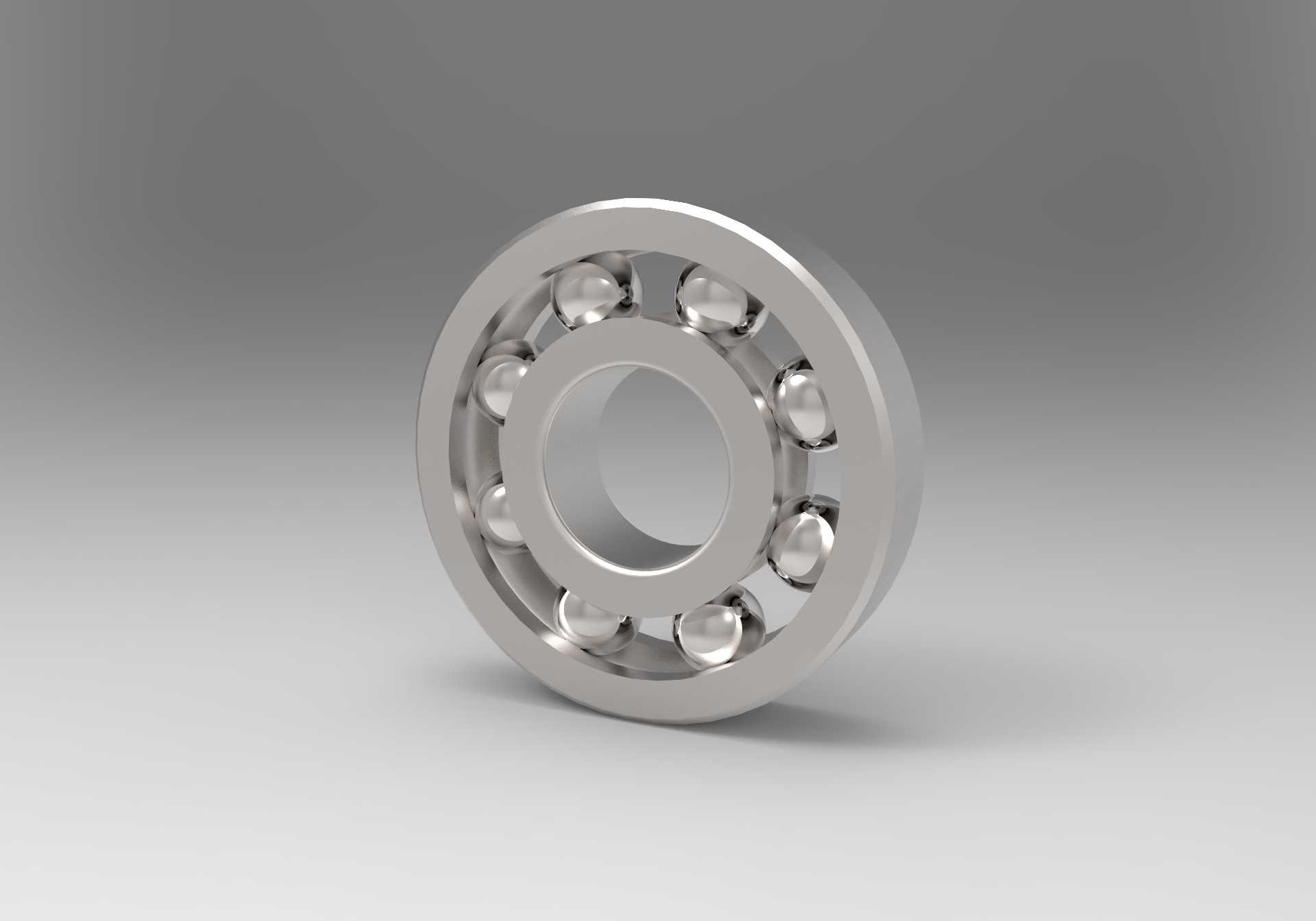

　　在各类旋转传动场景中，滚珠轴承是应用覆盖范围最广的支撑部件，从民用家电的电机转轴，到工业生产线的输送辊筒，再到工程机械的传动关节，几乎所有存在连续回转运动的机械结构，都需要这类部件承担径向载荷、降低转轴运行摩擦阻力的核心作用。这款滚珠轴承采用最经典的深沟滚道结构设计，内圈与转轴配合的安装面设计有标准公差带，可适配不同精度等级的轴系装配需求，外圈与轴承座孔的配合面同样遵循通用安装规范，不需要额外定制适配结构就能直接替换同规格的常规轴承产品。从结构设计逻辑来看，保持架采用兜孔式结构，均匀分隔每一颗钢球，避免钢球在运转过程中发生相互碰撞、摩擦，既能够降低运转过程中的噪音与温升，也能让每颗钢球均匀承受径向载荷，

　　避免局部应力集中导致的早期点蚀失效。滚道的曲率设计经过反复校核，钢球与内外圈滚道的接触角控制在合理区间，除了能够承受额定径向载荷之外，也可以承受一定比例的双向轴向载荷，适配轴系运行过程中出现的少量窜动工况，不需要额外增设推力轴承就能满足多数轻载轴向限位的需求。在实际选型应用中，这类轴承的安装边界需要重点关注几个核心尺寸：内圈内径是与转轴配合的核心尺寸，装配时需要根据载荷性质选择过渡配合或者小过盈配合，避免配合过松导致内圈跑圈磨损轴颈，也需要避免配合过紧导致安装后轴承游隙过小引发运转卡滞；外圈外径与轴承座的配合需要考虑座孔的材质与热膨胀特性，铝合金等热膨胀系数较大的座孔可以适当选择稍紧的配合，钢质座孔则按照标准公差选取即可。

　　轴承的宽度尺寸直接决定了轴系上的安装空间预留，设计轴系时需要在轴承两侧预留足够的密封件安装位置，同时要考虑轴承运转过程中的热伸长量，在一端轴承的外圈侧预留合理的轴向间隙，避免温升后轴系伸长导致轴承被轴向卡死。从应用场景的适配性来说，这类通用滚珠轴承可以适配中等转速、中等载荷的绝大多数工况，比如小型输送机的托辊支撑、普通异步电机的转子支撑、机床进给机构的转轴支撑、农用机械的传动轮支撑等场景，都可以选用这类结构的轴承。在建模过程中，所有滚道的圆弧曲率、钢球的直径公差、保持架的兜孔间隙都按照通用机械设计标准进行参数化绘制，每一个特征都对应实际加工的工艺要求：内外圈的倒角尺寸既满足装配时的导向需求，也避免锐边划伤安装人员或者密封件；

　　钢球的排布数量经过载荷计算校核，在额定静载荷、额定动载荷指标上达到同尺寸规格的通用标准，能够满足常规工况下的设计寿命要求。需要注意的是，这类轴承没有设计密封结构的版本，在多粉尘、有腐蚀性介质的场景下使用时，需要在轴承两侧额外加装防尘盖或者接触式密封圈，同时填充对应工况的润滑脂，避免杂质进入滚道加剧磨损，也避免润滑脂流失导致干摩擦失效。在装配工艺上，压装轴承时需要采用专用工装施压在对应套圈的端面上，禁止通过滚动体传递压装力，否则会导致滚道压痕、钢球变形，直接造成轴承运转精度下降、噪音超标甚至早期失效。日常维护过程中，需要根据运行转速、环境温度、载荷大小确定润滑脂的补充周期，高速运转工况下需要适当缩短补脂周期，避免润滑脂老化失效。
