矿用班达过滤斜槽结构设计

　　在矿山选矿的过滤作业工段，矿浆在完成浮选、磁选等分选流程后，需要通过专用的导流构件平稳输送至过滤设备的进料端，这类导流构件的结构合理性直接影响过滤环节的进料均匀性，进而决定整台过滤设备的处理效率与滤饼成型质量。班达过滤斜槽就是针对该工况设计的专用导流构件，主要承担矿浆的缓流、导流与均布作用，避免矿浆直接冲击过滤介质造成局部磨损过快、进料偏载导致的滤饼厚度不均等现场常见问题。

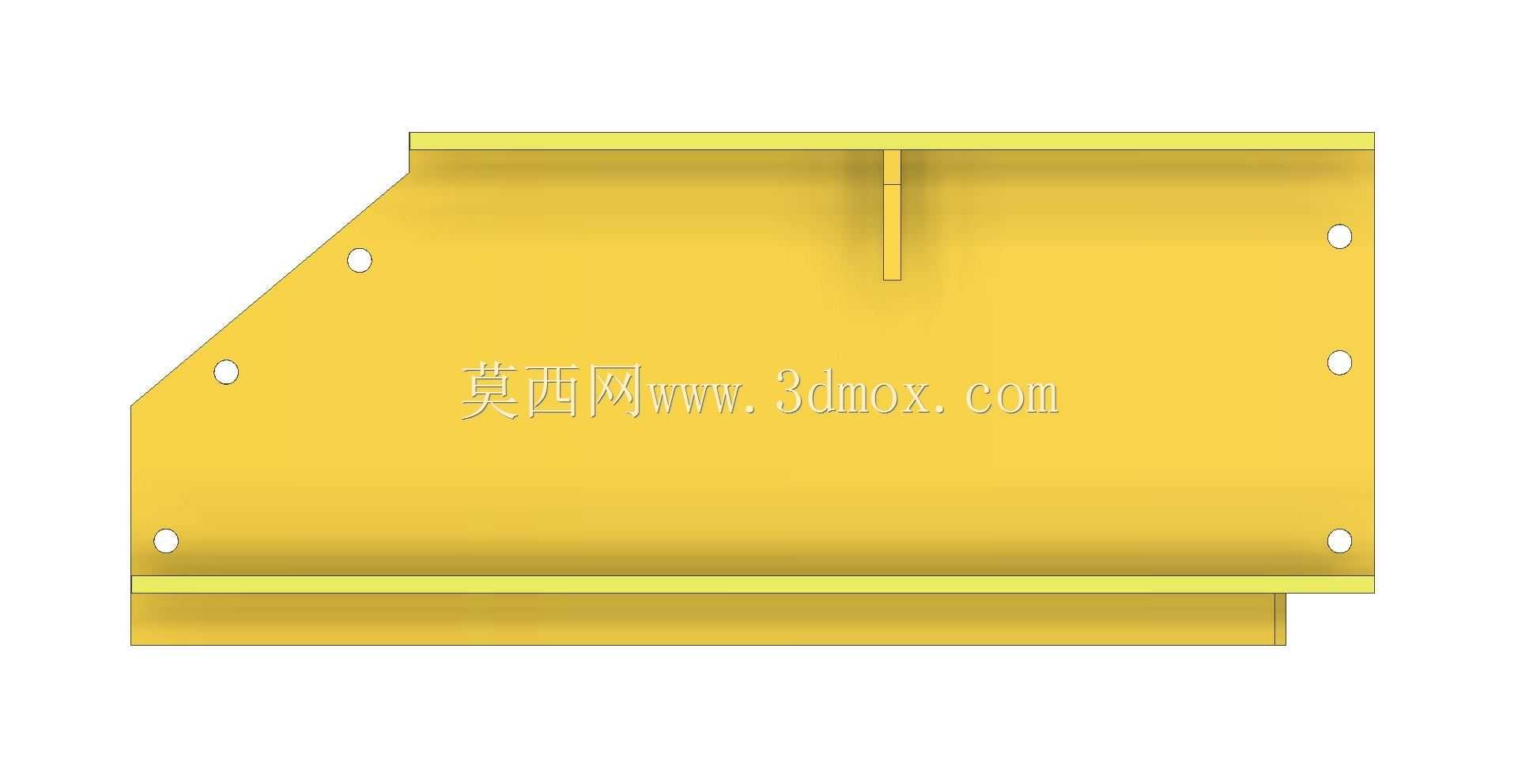

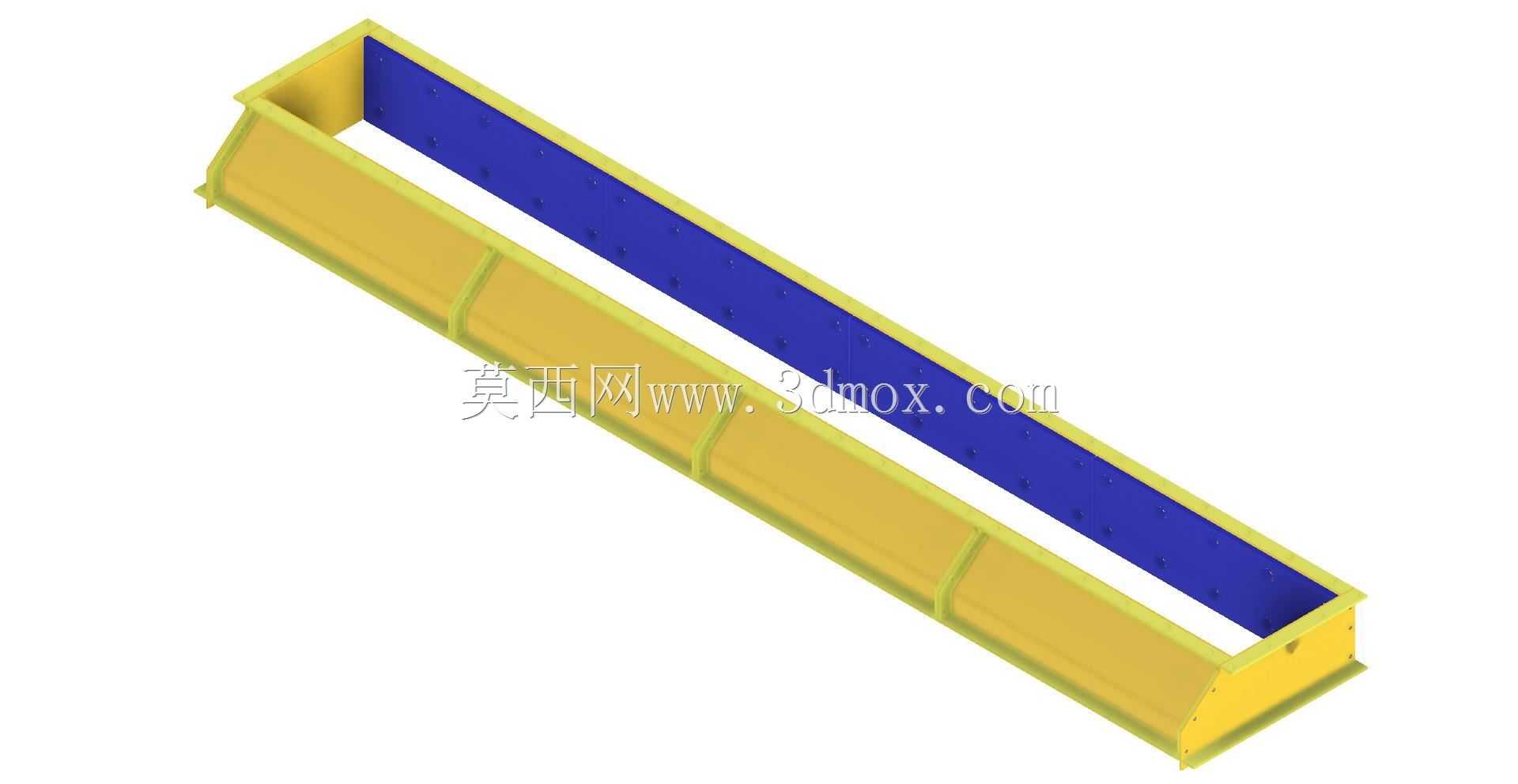

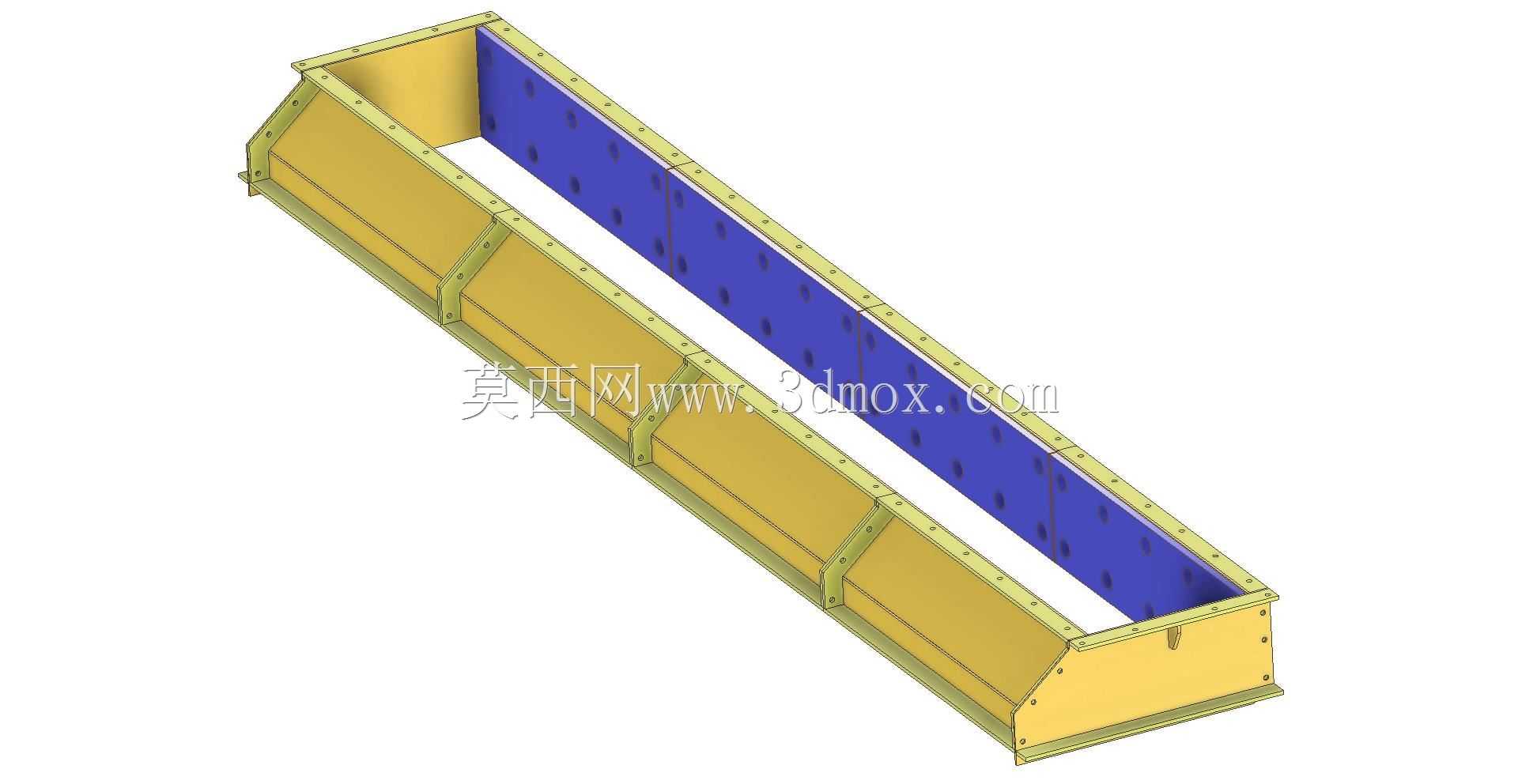

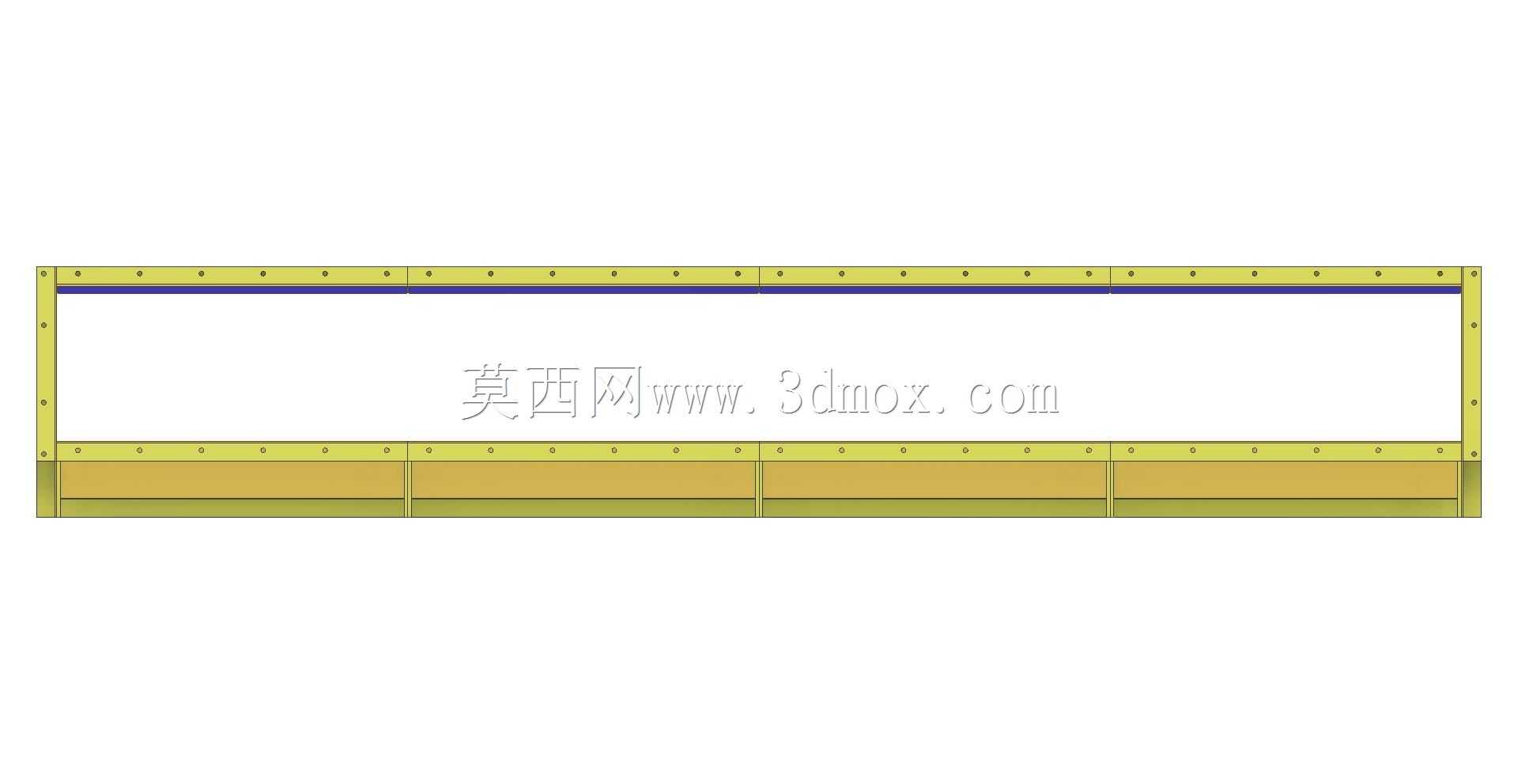

　　从结构设计逻辑来看，该斜槽采用长条形敞口斜置布局，整体槽体为焊接钢结构件，侧壁与底板通过折弯钢板拼接成型，沿槽体长度方向均匀设置多道横向加强筋，筋板与槽壁采用满焊连接，能够有效承受矿浆流动过程中的侧向压力与槽体自身的结构载荷，避免长期满载运行出现槽体变形、焊缝开裂的问题。槽体的一侧内壁设置有耐磨衬板，衬板通过沉头螺栓与槽壁固定，磨损后可单独更换，无需整体更换槽体，大幅降低现场运维的备件成本与停机时长。槽体两端的法兰连接边采用加厚钢板加工，连接孔位沿法兰边均匀排布，可直接与上游出料溜槽、下游过滤机进料箱通过螺栓紧固连接，法兰面预留密封垫安装位，能够避免矿浆输送过程中的跑冒滴漏问题，适配选矿车间的清洁生产要求。

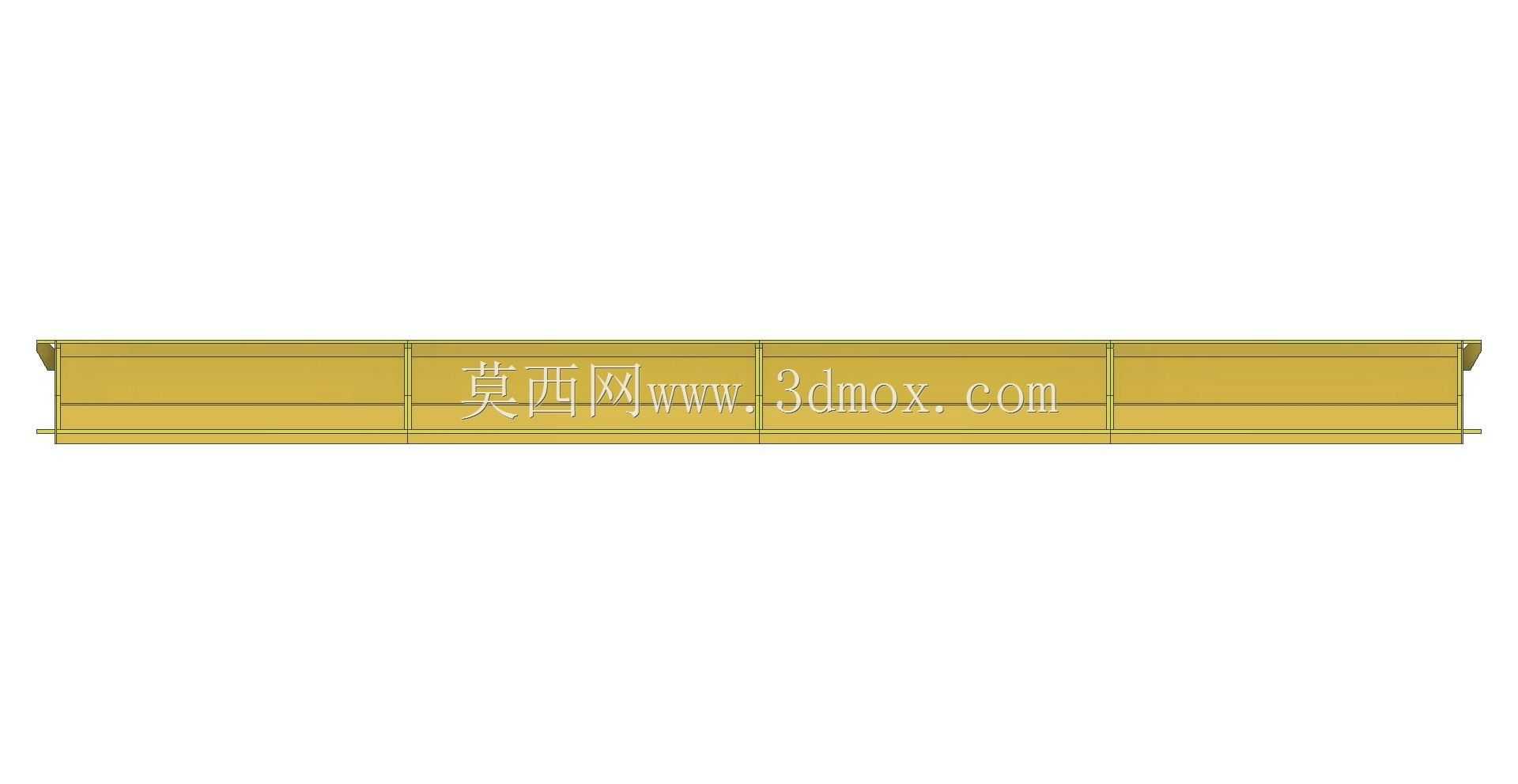

　　该斜槽的外形尺寸为4000x612x295mm，安装时需要根据现场过滤机的进料高度调整倾斜角度，通常安装倾角控制在5°-8°区间，既能够保证矿浆依靠重力实现自流输送，无需额外配置动力输送装置，降低整线的能耗与设备投入，又能避免倾角过大导致矿浆流速过快，对过滤机进料端造成冲击、或者矿浆在槽内出现紊流导致的粒度分级问题。安装边界方面，槽体宽度方向需要预留至少150mm的操作空间，用于衬板更换、螺栓紧固等日常维护作业，长度方向需要根据上下游设备的接口位置预留20-30mm的调整间隙，方便安装过程中的对位调整，槽体底部设置有三个支撑脚，可通过垫铁调整水平度与倾角，支撑脚与现场基础支架采用焊接或者螺栓连接，保证运行过程中的结构稳定性。

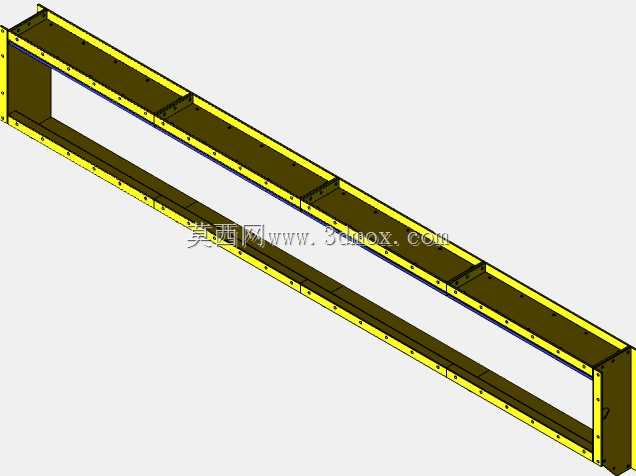

　　在实际工况适配性上，该斜槽的槽体内壁光滑无凸起，能够避免矿浆中的粗颗粒在槽内沉积堵料，敞口设计方便操作人员在运行过程中观察矿浆流动状态，出现堵料趋势时可及时进行疏通处理。针对选矿厂矿浆带有一定腐蚀性的特点，槽体主体结构采用Q235碳钢焊接后做防锈底漆处理，耐磨衬板可根据矿浆的磨蚀性选择高分子耐磨板或者耐磨钢板材质，适配不同矿石类型的选矿作业需求，无论是黑色金属矿、有色金属矿还是非金属矿的过滤工段，都能通过调整衬板材质实现长期稳定运行。从三维建模的角度来看，该模型完整还原了槽体的焊接结构、加强筋布置、法兰孔位、衬板安装结构与支撑脚位置，所有配合尺寸均按照实际加工公差预留，可直接用于生产图纸的导出、或者选矿生产线的三维布局仿真，帮助设计人员在方案阶段提前验证斜槽与上下游设备的接口匹配性，避免现场安装时出现干涉、对位不准等问题，减少现场整改的工作量。
