化工流程用立式电容结构三维设计

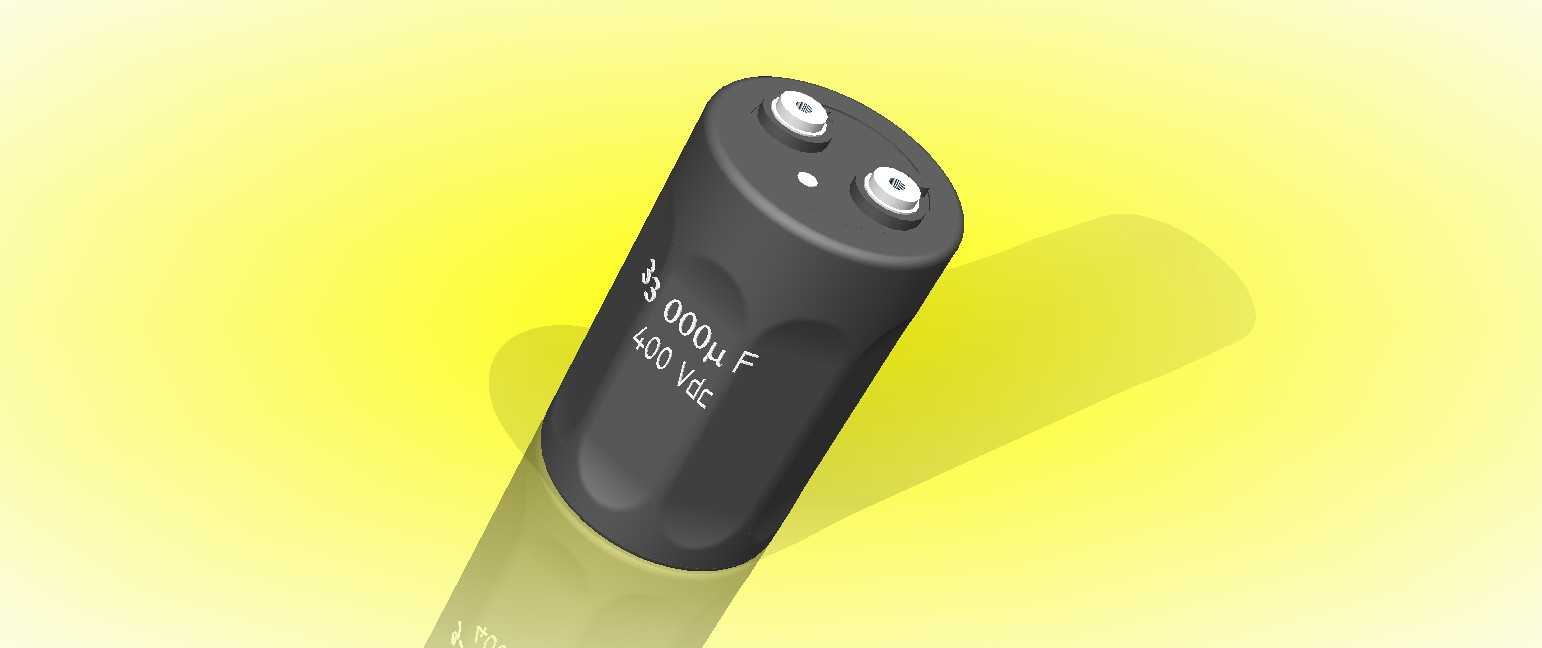

　　在化工生产装置的电气配套回路里，这类立式大容量电容常被布置在变频驱动模块的直流母排侧，用来平抑整流环节产生的纹波电流，吸收功率器件开关瞬间的电压尖峰，避免电网侧谐波干扰化工现场的精密检测仪表，同时给后端逆变回路提供稳定的直流电压支撑，保障腐蚀性工况下驱动系统的连续运行可靠性。从实际安装场景来看，这类电容多被竖直固定在电气柜的安装梁上，顶部的两个接线端子分别对应正负极，接线时需要预留足够的爬电距离，避免化工环境中凝露、腐蚀性粉尘附着导致的极间短路。设计这款结构的时候，首先要考虑外壳的密封防护等级，化工现场往往存在酸碱气雾、潮湿凝露的问题，外壳采用卷边封合的铝壳结构，顶部的端子与壳体之间加装绝缘密封垫，

　　既可以阻隔外界腐蚀性介质侵入内部芯体，也能承受电容长期工作时内部电解液产生的微压，避免鼓包漏液。从结构细节来看，外壳表面印刷的参数标识区域做了凹陷处理，避免安装搬运过程中摩擦导致标识磨损，方便后期运维人员快速核对容值、耐压参数。顶部的两个接线端子采用内嵌式铜柱结构，接线时不需要额外加装绝缘护套，铜柱根部做了滚花处理，压接接线端子时可以增大接触摩擦力，避免设备运行振动导致接线松动打火。电容底部的包覆层采用耐温绝缘材质，既可以和安装支架之间形成绝缘隔离，也能缓冲设备运行时的振动冲击，避免壳体硬接触产生磨损。建模过程中，首先确定芯体的卷绕尺寸，根据容值和耐压要求推算芯体的直径与高度，再匹配外壳的壁厚与内部填充空间，

　　外壳的拉伸圆角做了统一规范，避免应力集中导致的壳体开裂。安装边界方面，电容的外径、总高度都严格匹配常用电气柜的安装间距，竖直安装时相邻两个电容的中心距预留足够的散热空间，避免多台电容密集布置时热量累积加速电解液老化。接线端子的伸出高度适配常规的铜排接线尺寸，不需要额外转接排就能完成母排连接，减少现场安装的配件用量。从功能特性来看，这款电容的低等效串联电阻设计可以降低长期充放电过程中的发热量，适配化工装置连续不间断运行的工况，外壳的散热结构通过表面的哑光处理提升热辐射效率，不需要额外加装散热片就能满足额定工况下的温升要求。在结构校核阶段，重点验证了端子的抗扭强度，模拟现场接线时的拧紧力矩，确保端子不会因为安装受力出现松动偏移，

　　同时校核了外壳的承压能力，模拟高温环境下内部压力升高时的壳体形变，确保密封结构不会失效。考虑到化工现场的维护需求，电容的整体重量控制在单人可徒手搬运更换的范围内，不需要借助起重设备就能完成老旧电容的替换，顶部的端子位置做了防呆设计，正负极端子的直径存在细微差异，避免运维人员接线时接反正负极导致电容击穿炸裂。外壳的底部做了定位卡槽，和安装支架上的卡扣配合后可以快速完成固定，不需要拧动多个固定螺栓就能完成安装，提升现场运维的效率。建模时对所有配合面的公差做了合理分配，外壳与端盖的配合采用过渡配合，既保证密封性能，也方便生产过程中的自动化装配，端子与绝缘座的配合采用过盈配合，避免长期振动导致端子松脱。
