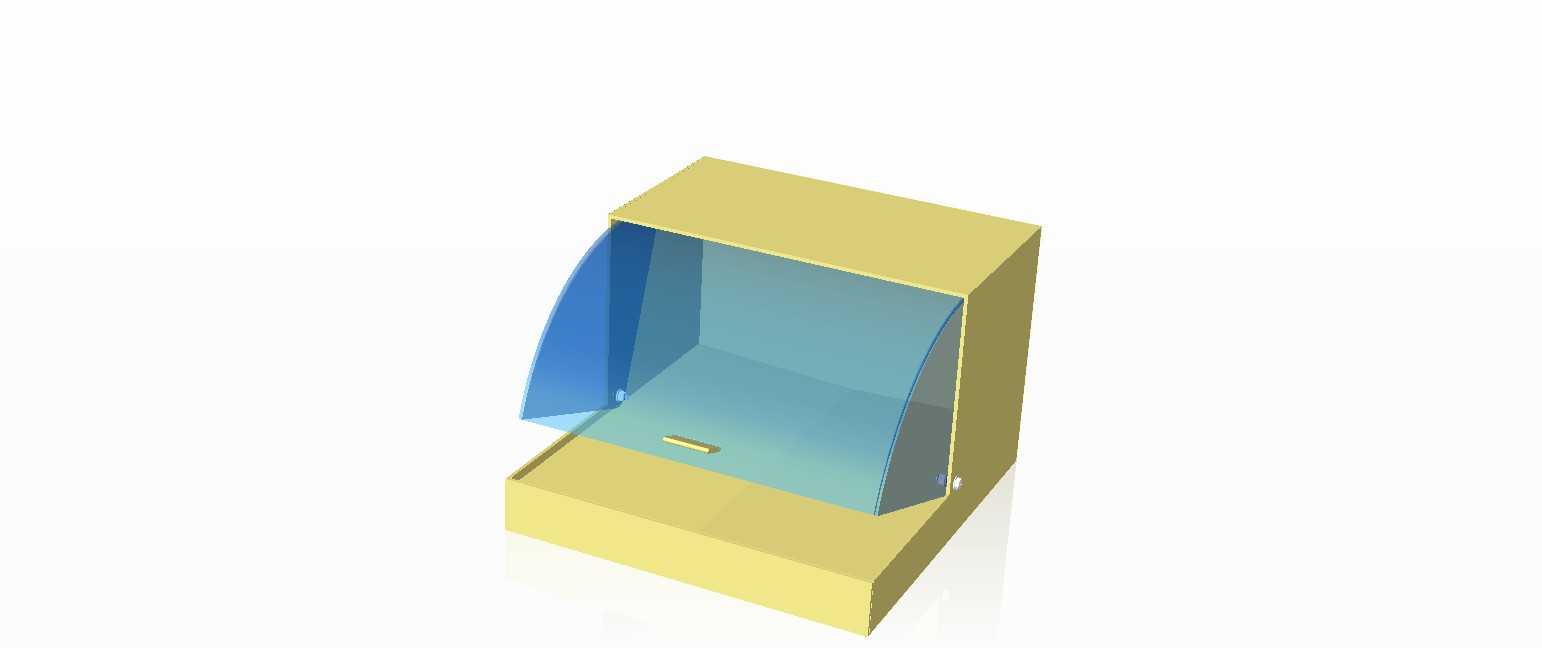

带弧形透明翻盖的工业储物盒结构设计

　　这款带弧形透明翻盖的盒体结构，在车间工位物料收纳、小型精密元器件防护存放、实验室耗材分类存储场景中有着极高的适配性，区别于常规直边翻盖的储物盒，其弧形翻盖的设计首先解决了常规翻盖开启时占用上部垂直空间的问题，在工位上方有管线、架体遮挡的紧凑安装场景下，翻盖开启轨迹不会与周边固定构件发生干涉，同时弧形曲面的结构强度比同厚度的平面盖板高出近40%，在受到侧向意外撞击时，曲面可以将冲击力沿弧面分散传导，避免盖板受集中应力出现开裂变形。从实际使用功能来看，盒体主体采用硬质壳体结构，底部预留了防滑定位的凸台结构，既可以直接放置在工作台面作为零散零件的临时收纳容器，也可以通过底部的安装孔位固定在设备旁侧的工装架上，

　　作为设备常用易损小零件的定点存放单元，比如装配工位的螺丝、弹簧、定位销这类小尺寸零件，存放时不需要额外打开盒盖就能通过透明翻盖快速识别内部物料种类，减少工位操作时的找件时间。设计过程中首先确定了盒体的内部有效存放容积，结合车间常用的M3-M8规格紧固件、小型电子接插件、精密检测头这类常见存放物的尺寸，将内部净深度控制在150mm，内部长宽尺寸设定为200mm*180mm，既可以容纳成排的小型零件盒，也不会因为尺寸过大占用过多工位空间，翻盖与盒体的连接位置设置在盒体后侧下部，转轴采用隐藏式结构，避免外露转轴积存粉尘、切削液等车间常见污染物，翻盖的闭合位置设置了嵌入式的卡扣结构，卡扣隐藏在翻盖前侧的下部，闭合后卡扣与盒体前侧的卡槽配合，

　　不会在盒体外表面形成突出的结构，避免工位操作时衣物、管线勾挂到卡扣导致盒盖意外开启。透明翻盖采用弧形渐变厚度设计，靠近转轴的位置厚度稍薄，保证翻盖开启时的韧性，靠近卡扣的位置厚度增加，提升闭合时的结构刚性，同时翻盖的弧形曲率经过反复调整，保证开启角度达到110度时，翻盖可以依靠自身摩擦力保持在开启位置，不需要额外设置支撑结构，操作人员取放零件时不需要一直扶着盒盖，单手就可以完成取件操作。盒体的侧壁做了1.5度的拔模斜度，既方便壳体加工时的脱模，也可以在多个空盒堆叠存放时，让上一个盒体的底部嵌入下一个盒体的开口位置，减少仓储和转运时的空间占用，盒体内部的边角全部做了R5的圆角过渡，避免直角位置积存杂物难以清理，

　　同时也避免尖锐的直角划伤操作人员的手部。安装边界方面，盒体底部的安装孔位采用长圆孔设计，两个安装孔的中心距为160mm，长圆孔的长度为8mm，可以抵消安装面的加工误差，固定时可以根据实际安装面的孔位偏差做小幅调整，不需要重新打孔，盒体后侧与安装面贴合的位置预留了2mm的走线槽，如果需要在盒体内部加装小型的感应灯、防静电触点这类附加结构，线材可以通过后侧的走线槽引出，不会被盒体挤压破损。在防护性能上，盒体闭合后翻盖与盒体的配合位置设置了一圈内凹的止口结构，可以阻挡大部分的粉尘、切削液飞溅进入盒体内部，对于存放有防锈要求的小型零件时，还可以在止口位置加装薄型密封胶条，进一步提升防护等级，满足多粉尘、多切削液的机加工车间使用需求。不同于市面上常见的民用收纳盒，这款盒体的所有结构棱角都做了钝化处理，没有尖锐的外凸棱边，在人员走动频繁的车间通道旁安装时，即使人员意外磕碰也不会造成严重的划伤，整体结构没有易脱落的小零件，长期在车间振动环境下使用也不会出现连接件松动脱落的问题，适配工业场景下长时间高频次的使用需求。
