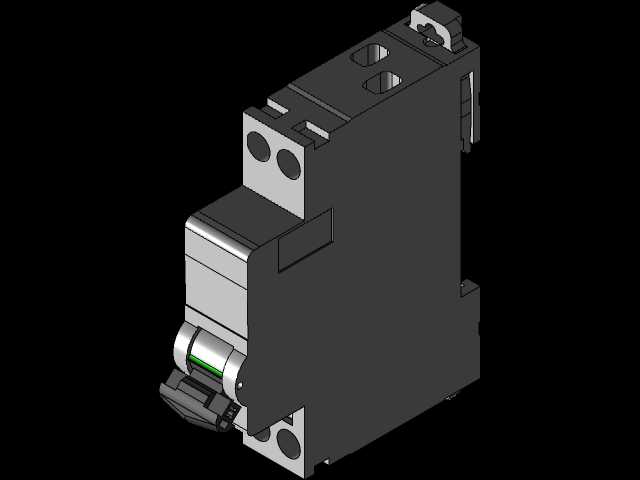

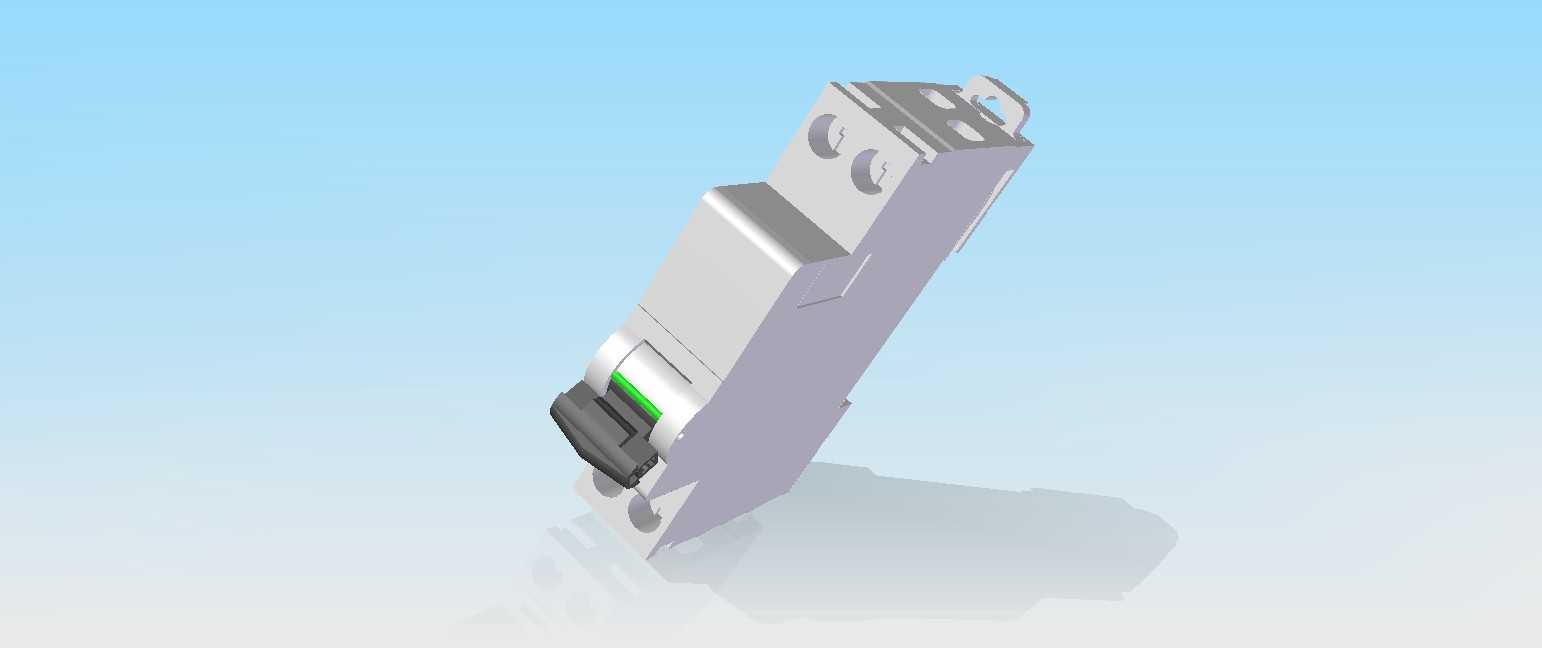

单极低压断路器结构三维设计模型

　　这款单极低压断路器的三维建模，是面向终端配电回路保护场景做的结构还原，日常在民用住宅入户配电箱、工业机柜二次回路、小型设备配电支路里都能见到同规格产品的身影，核心作用是在回路出现过载电流、短路故障时快速切断供电链路，避免线路过热起火、后端用电设备烧毁，同时也可作为回路的手动分合开关使用，满足日常检修断电的操作需求。从实际使用场景倒推设计逻辑，建模时首先要匹配标准导轨安装的尺寸边界，这类单极断路器统一适配35mm标准DIN导轨，模型里还原了壳体底部的导轨卡扣结构，卡扣的弹性让位尺寸、卡入导轨后的扣合行程都做了对应，确保模拟安装时能准确卡入导轨，不会出现尺寸干涉导致装不上的问题；产品的宽度严格遵循1P模数化配电产品的尺寸规范，

　　单极宽度为18mm，这个尺寸是模数化配电箱的统一安装基准，相邻断路器拼装时不会出现宽度超差挤占相邻回路安装位的情况，壳体总高度、深度也匹配常规配电箱的内部安装空间，不会出现箱门无法闭合的干涉问题。功能结构上，模型还原了操作手柄的分合位置行程，手柄向上为合闸导通状态、向下为分闸断开状态，操作时的摆动角度、手柄表面的防滑纹理都做了还原，实际产品里手柄和内部脱扣机构是联动的，建模时也预留了内部机构的装配空间，壳体上的进出线接线端子结构也做了呈现，端子的螺丝压紧位、导线接入的开孔尺寸匹配常规1-16平方毫米的铜导线接入需求，端子上方的灭弧室位置也在壳体上做了对应结构，实际产品里灭弧室会快速分割短路分断时产生的电弧，避免电弧外溢引发安全隐患，

　　建模时对应位置的壳体栅格开口也做了还原，和实际产品的排气、灭弧结构位置完全对应。建模过程中对壳体的分模线做了写实处理，上下壳体的扣合位、侧面的拼装卡槽都有体现，这类断路器在多极拼装时，就是通过侧面的卡槽和联动销实现多极同步分合，比如2P、3P断路器就是在单极基础上通过侧面结构拼接联动，模型里的侧面卡槽尺寸也对应了拼装的配合公差，模拟拼装时不会出现错位。从结构设计的细节来看，壳体表面的标识区域预留了平整面，实际产品会在这里标注额定电流、分断能力、认证标识等参数，模型里对应位置没有做多余的凸起结构，符合实际产品的外观特征；进出线端的接线端子防护挡板也做了还原，挡板可以遮挡带电的接线部位，避免操作时误触带电体引发触电风险，

　　挡板的翻转让位空间也在模型里做了对应，模拟接线翻开挡板时不会和周边结构产生干涉。在配电系统选型时，这类单极断路器通常用于单相回路的相线保护，建模时还原的所有安装尺寸、结构特征，都可以直接用于配电箱的布局模拟、配电系统的三维布线设计，设计师在做机柜、配电箱的三维布局时，可以直接调用这个模型核对安装空间、走线位置，提前排查安装时可能出现的干涉问题，比如接线后导线的弯曲半径是否足够、相邻回路的操作手柄是否会互相干扰、导轨安装后的整体尺寸是否匹配箱体内部空间。不同于高压断路器的复杂结构，这类终端配电用的小型断路器结构紧凑，零件数量不多但每个结构都对应明确的功能，建模时没有做多余的简化，比如壳体上的散热小孔、操作手柄的位置指示标识位、底部导轨卡扣的解锁拨片都做了还原，解锁拨片的位置对应实际产品的操作逻辑，拆卸断路器时只要拨动拨片就能松开导轨卡扣把产品从导轨上取下，模型里拨片的位置、尺寸都和实际产品一致，模拟拆卸操作时的动作行程也符合实际使用情况。
