铝型材框架桌面式激光雕刻设备结构

　　这款桌面式激光雕刻设备的结构设计，面向小批量个性化加工场景打造，可覆盖文创产品打标、薄型非金属板材切割、小型工件表面刻字、电子元件标识雕刻等多类作业需求，适配个体工坊、创客空间、教学实训、小批量打样等场景的加工需求，相比大型工业激光雕刻设备，其占用空间更小，部署灵活，无需专用重型安装基座，普通稳固工作台即可完成架设使用。

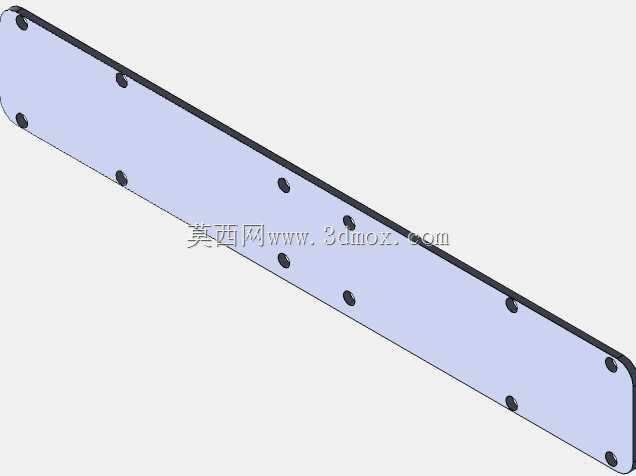

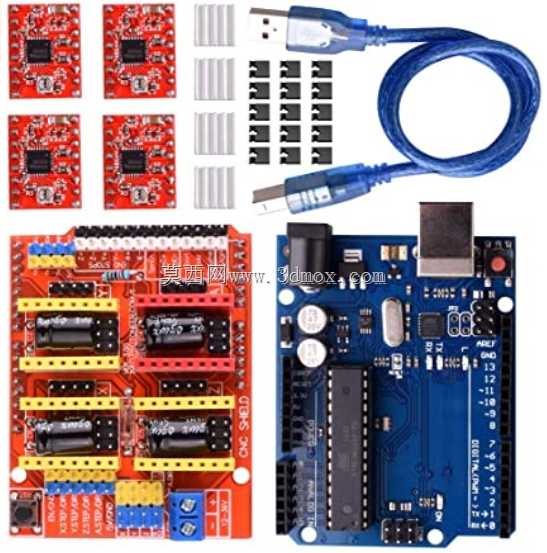

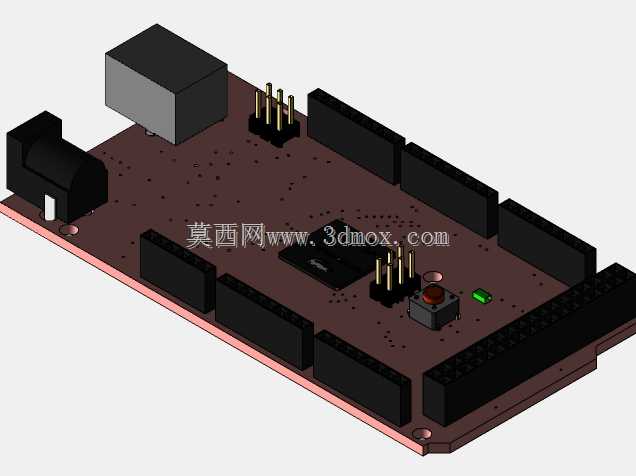

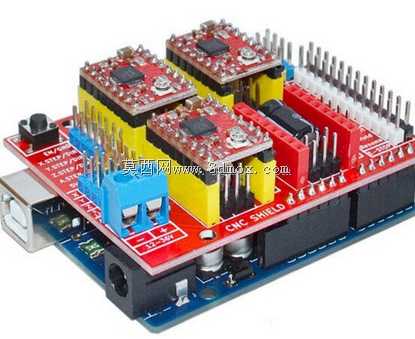

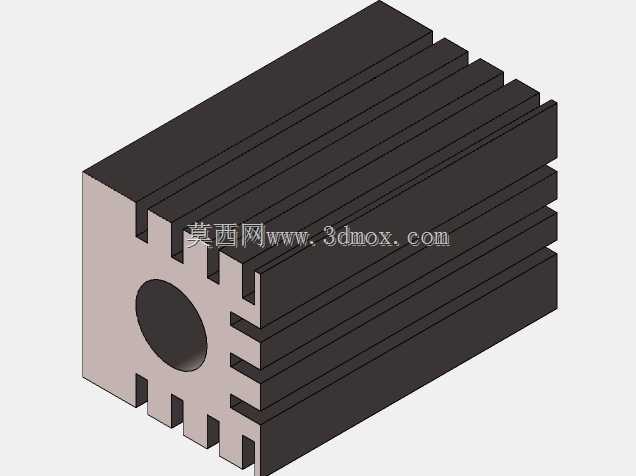

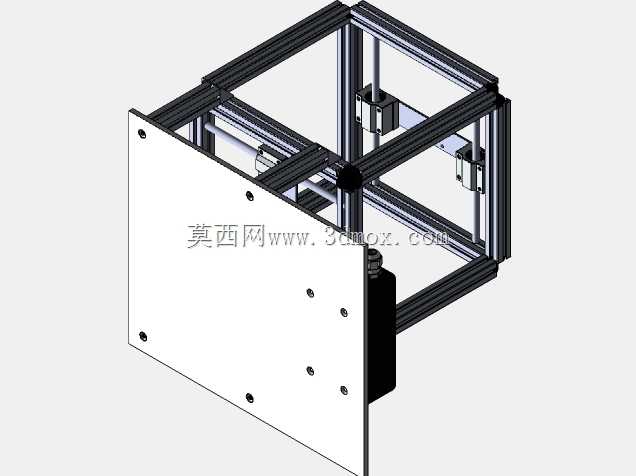

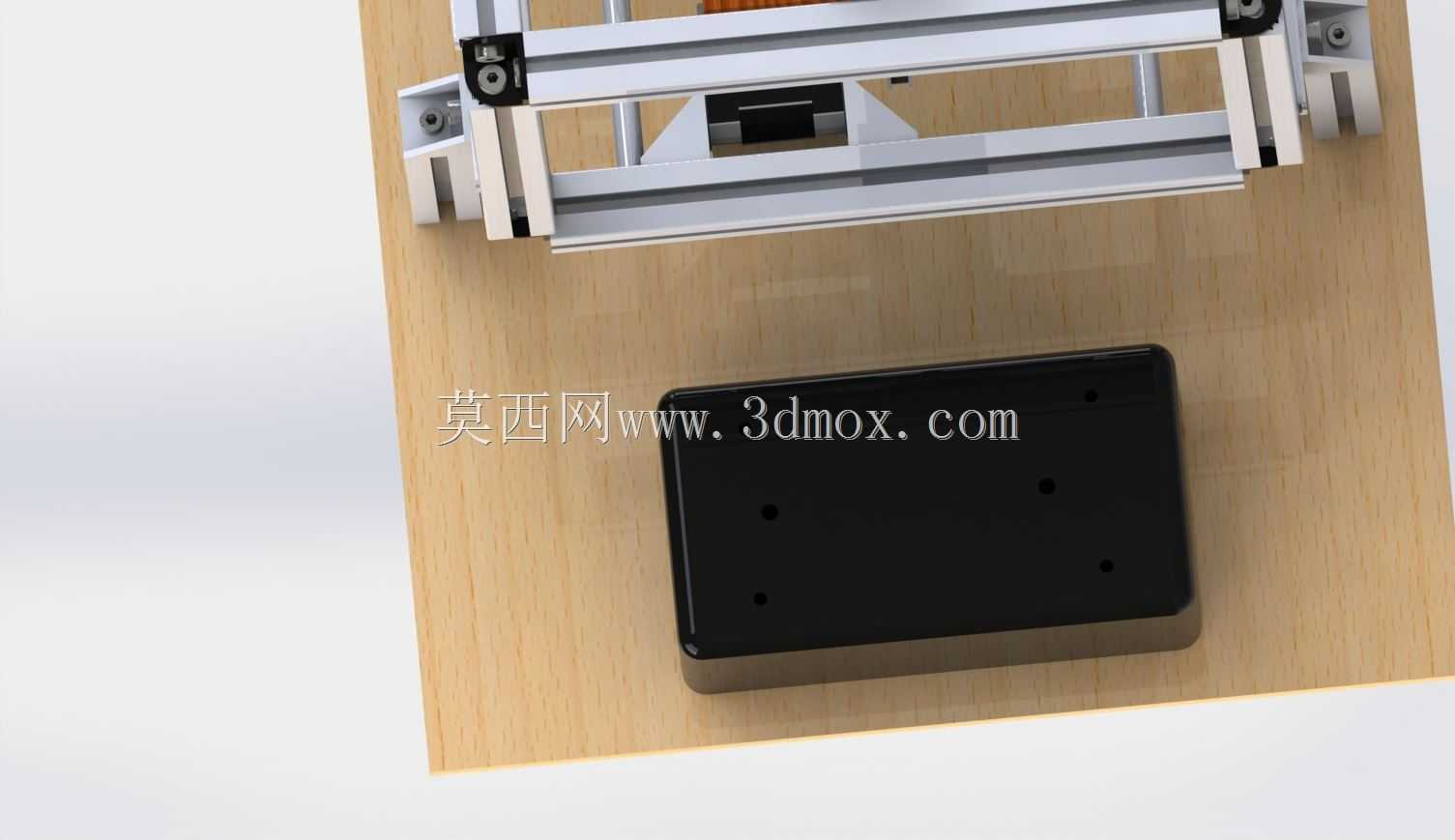

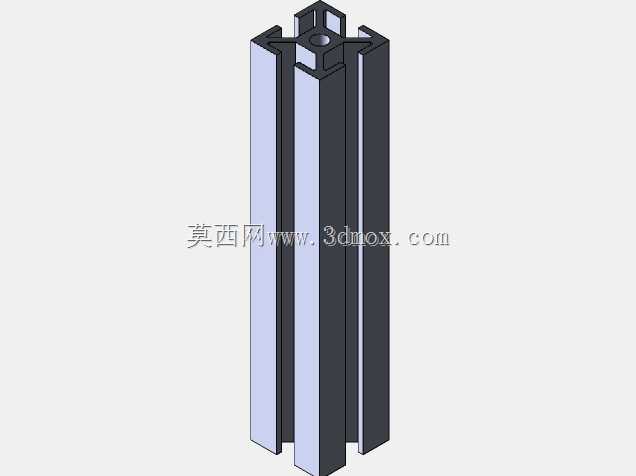

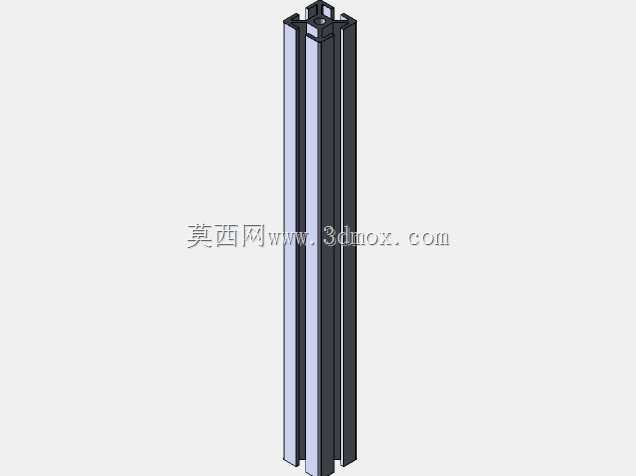

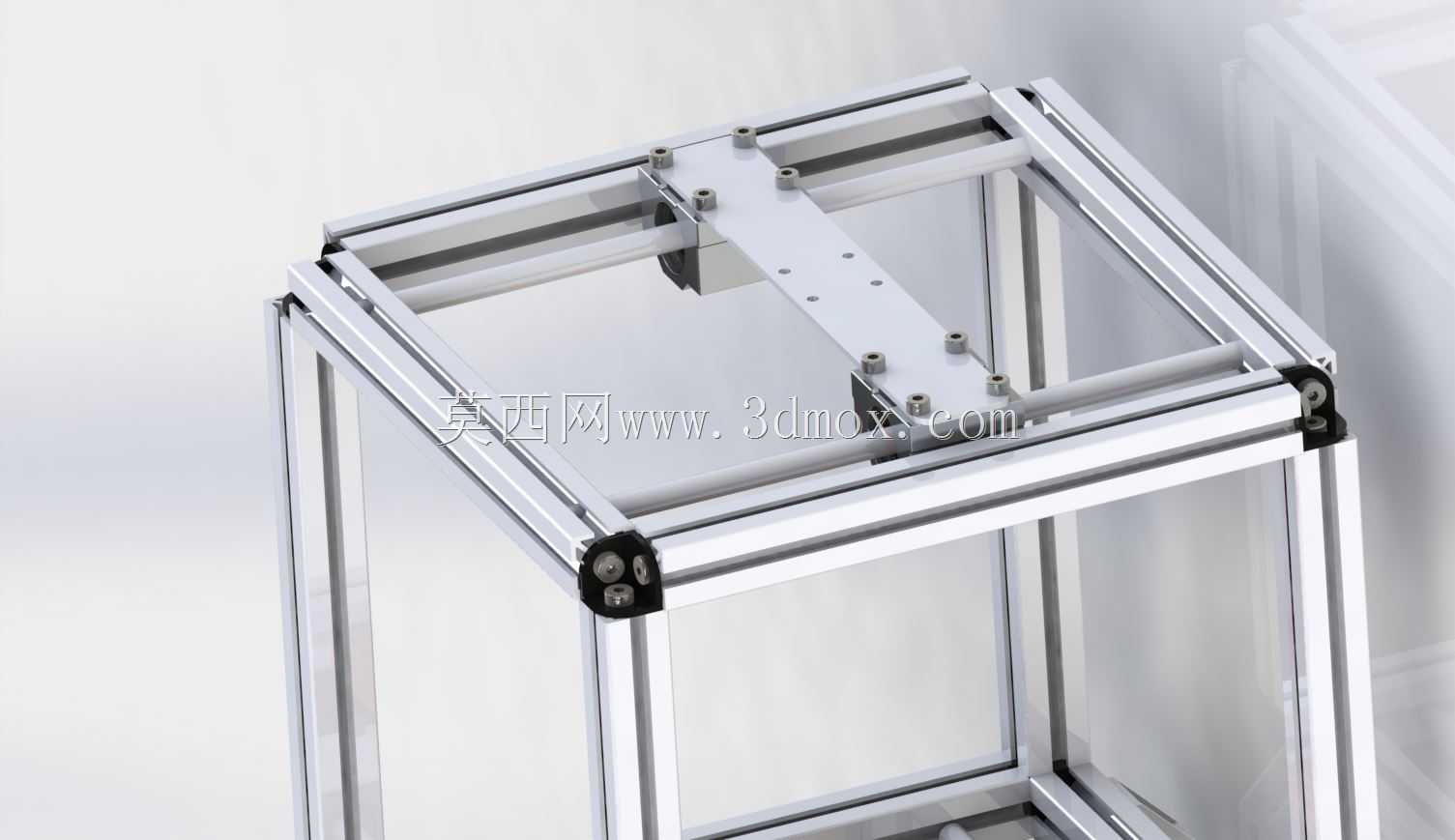

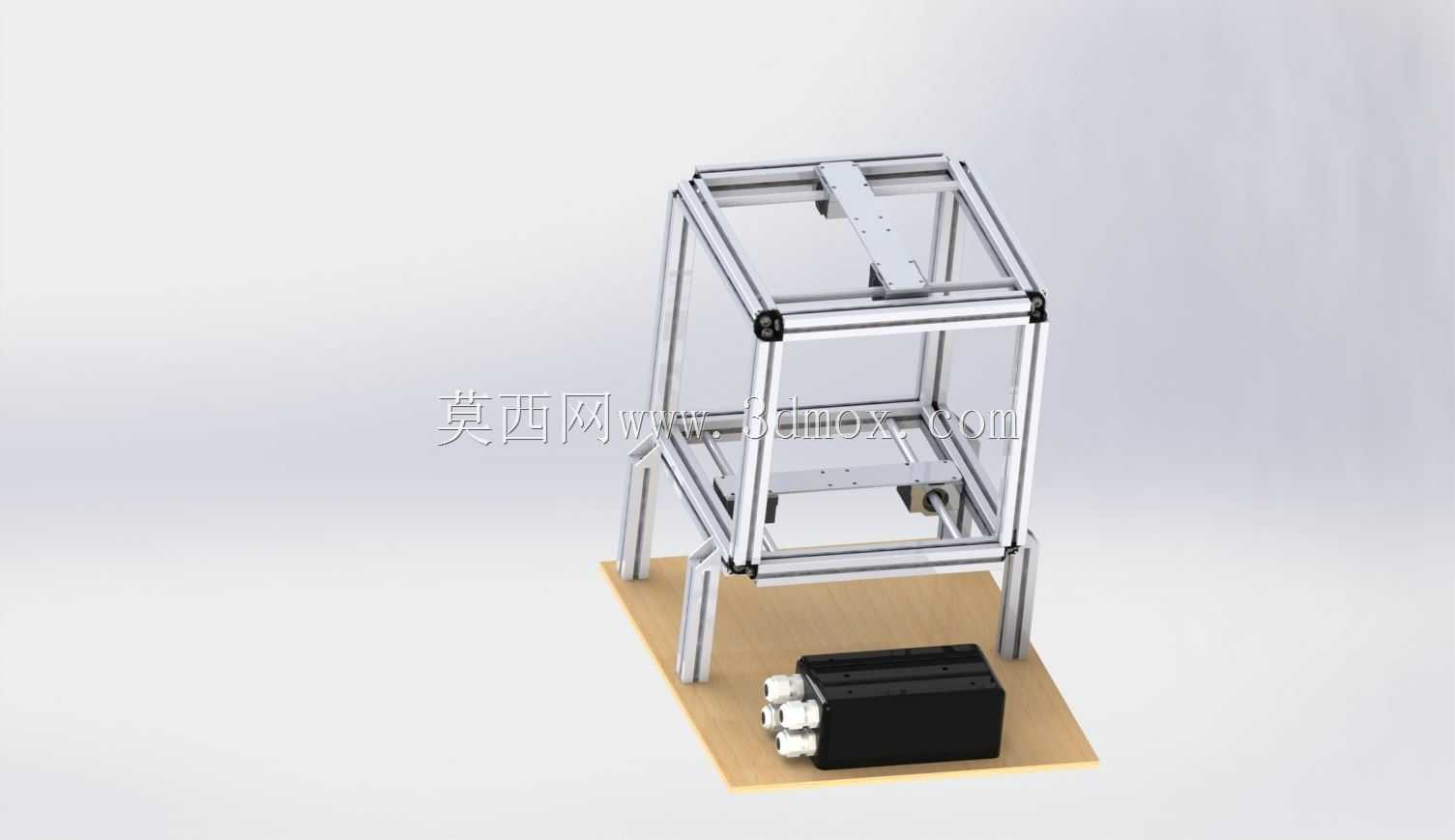

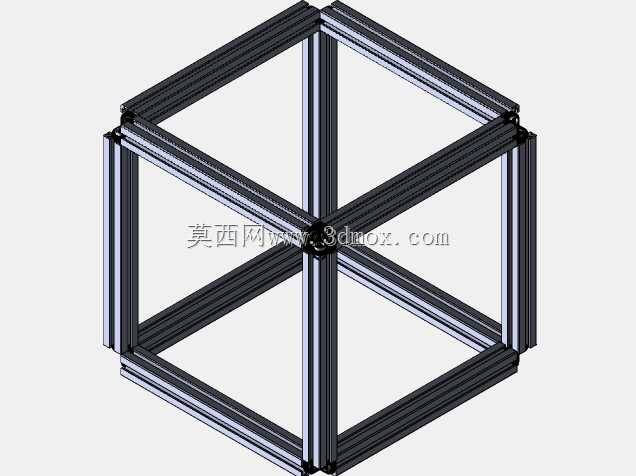

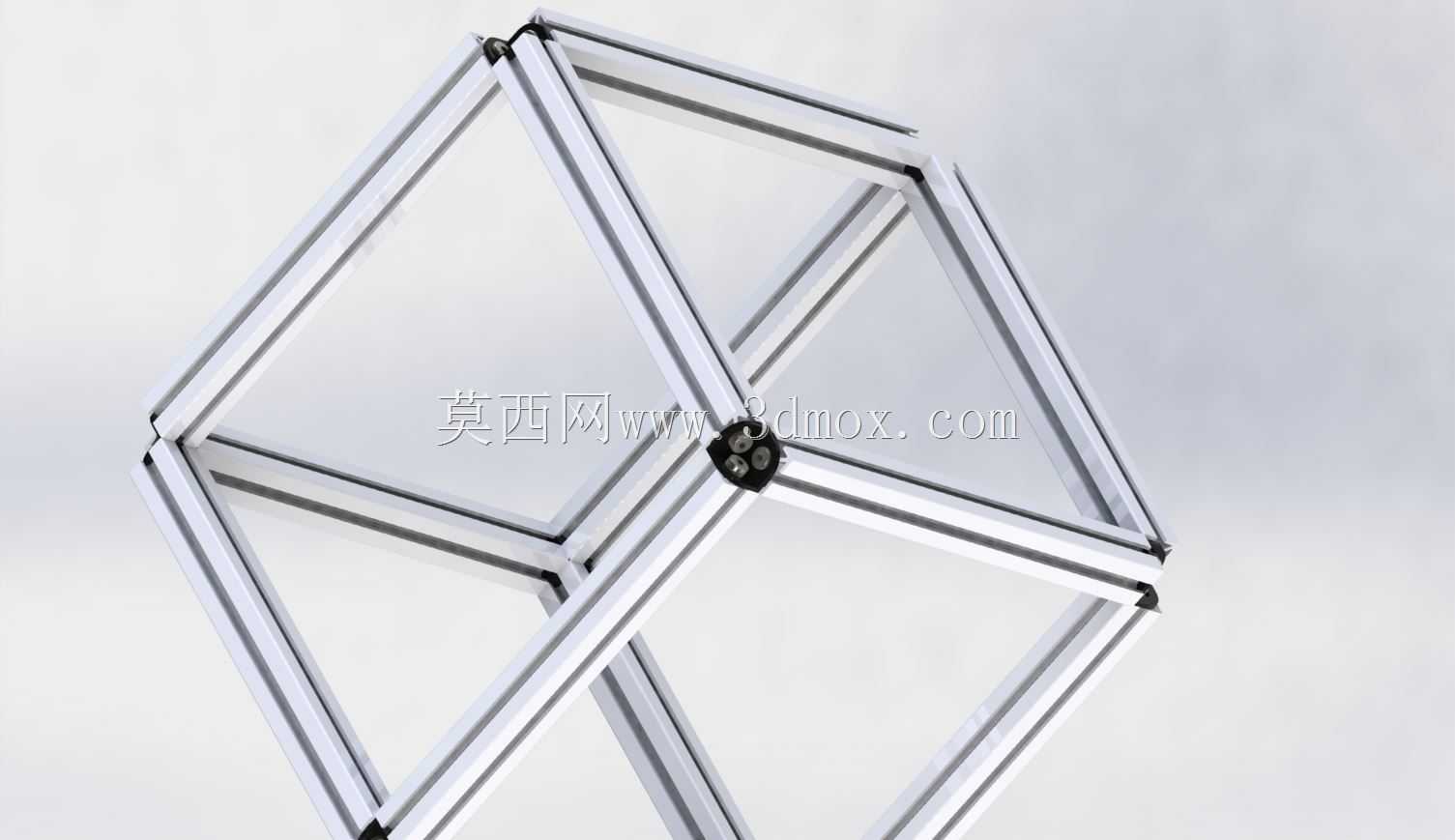

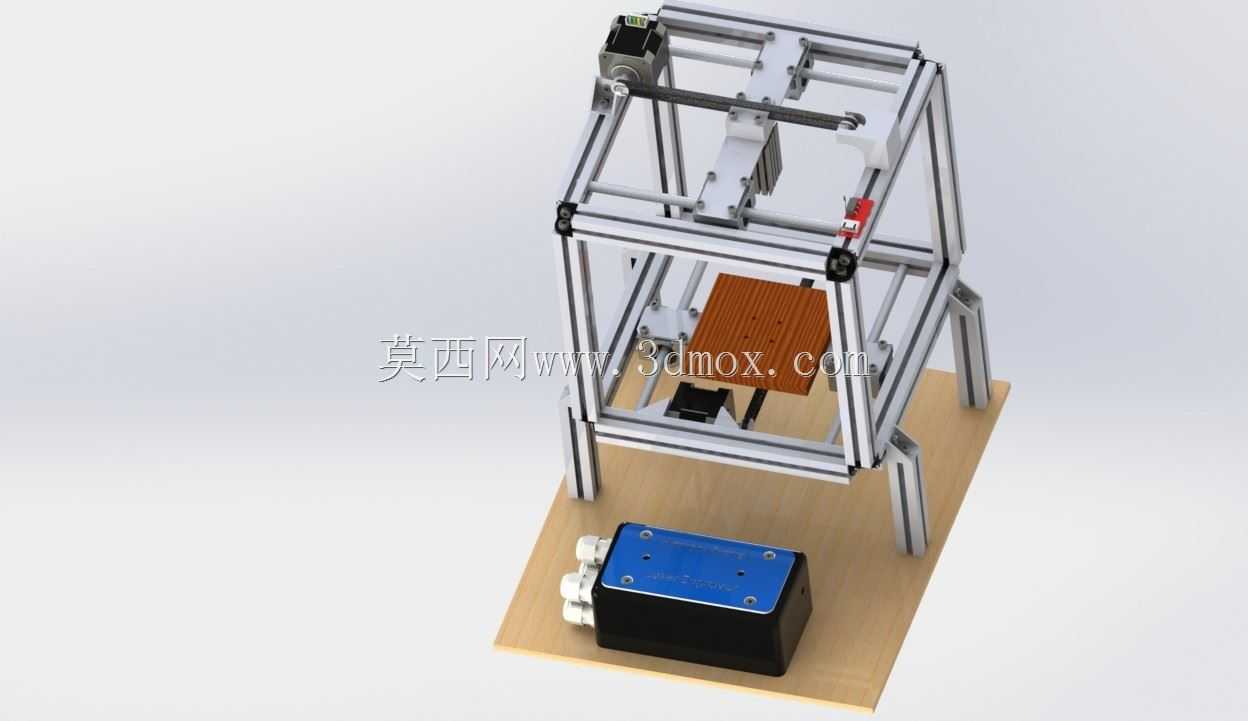

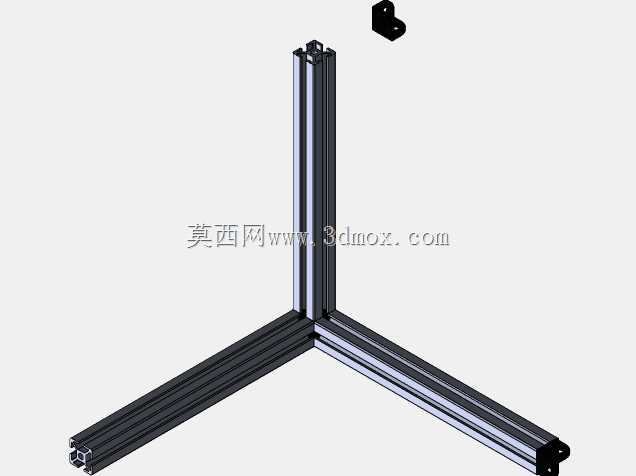

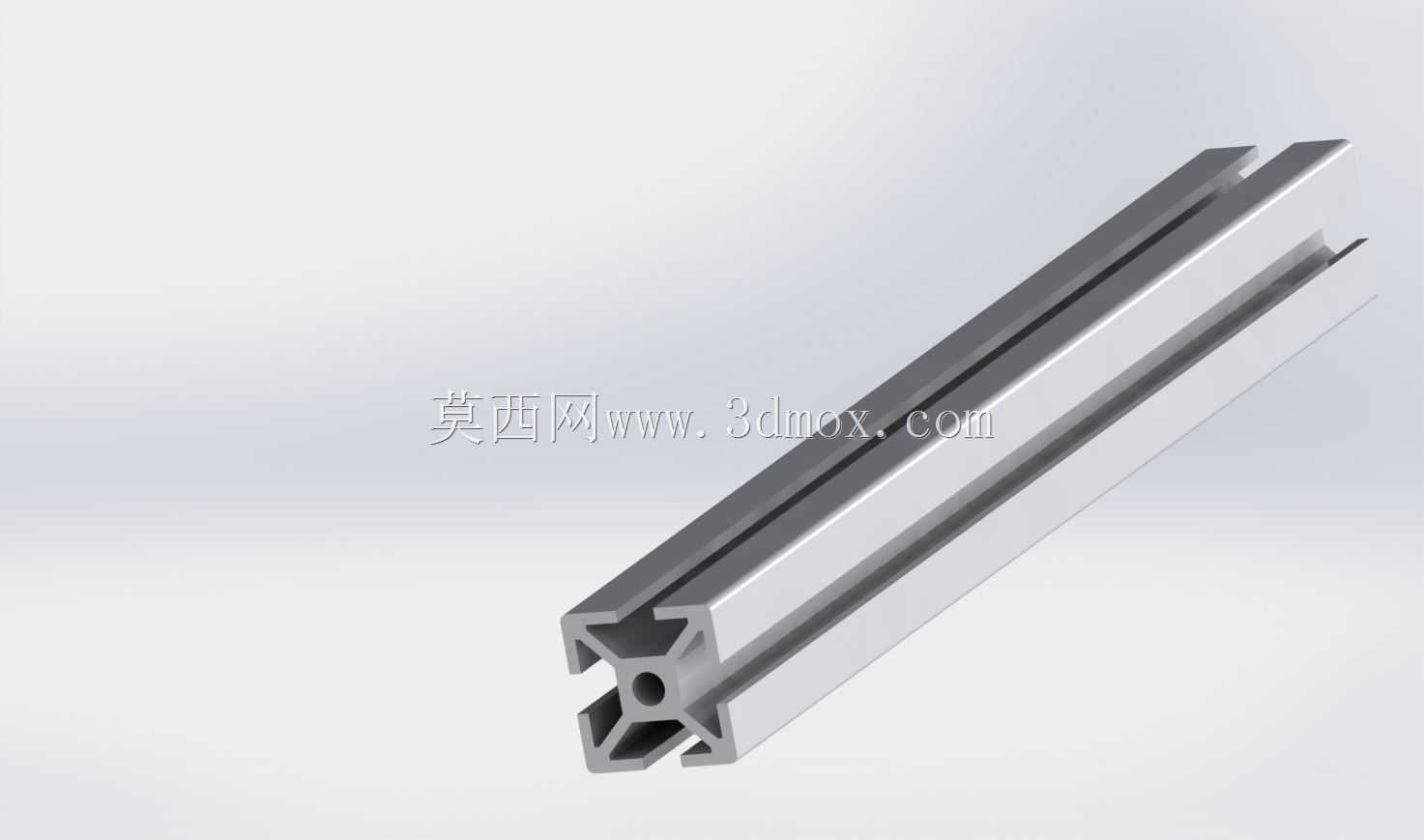

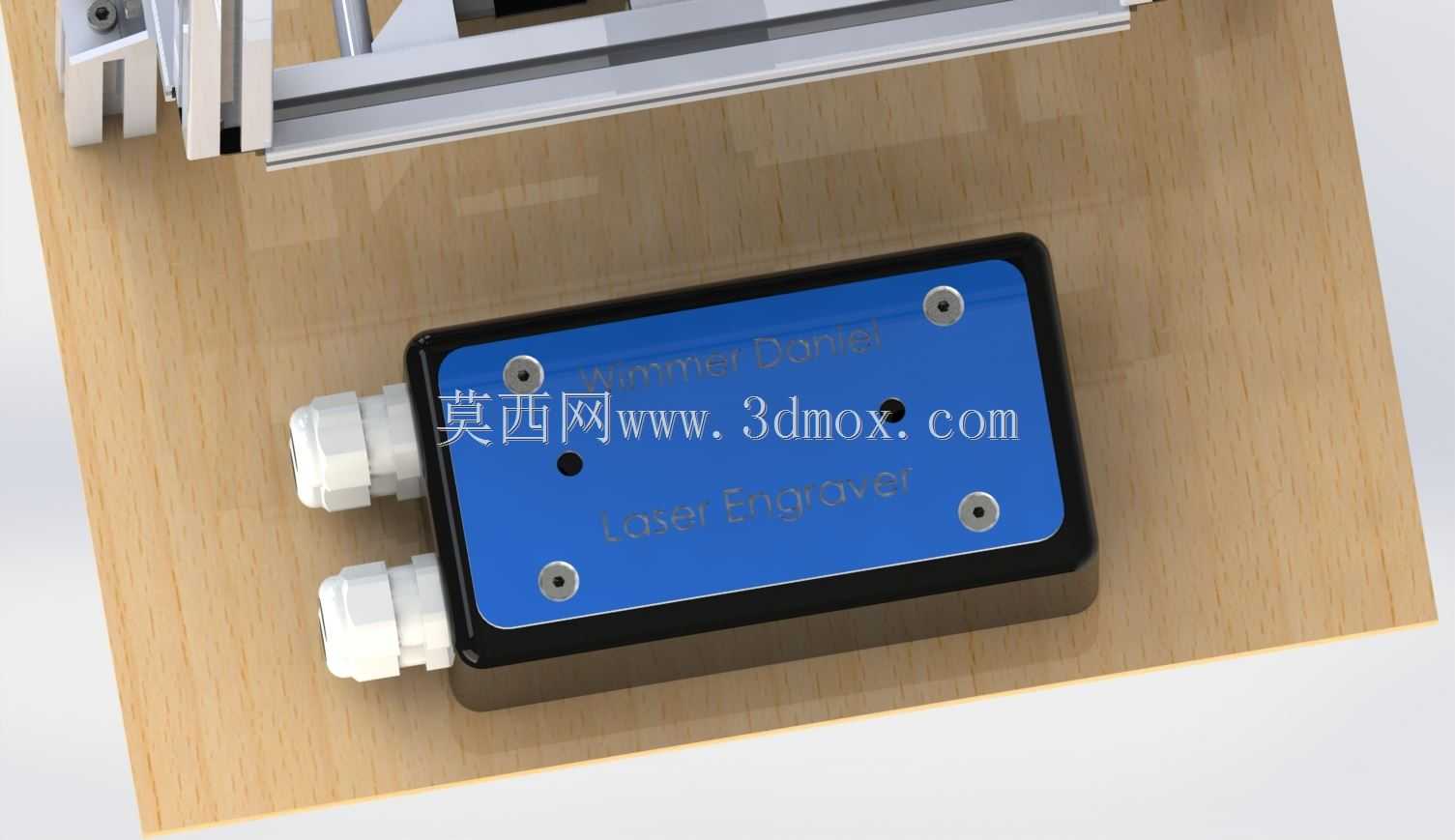

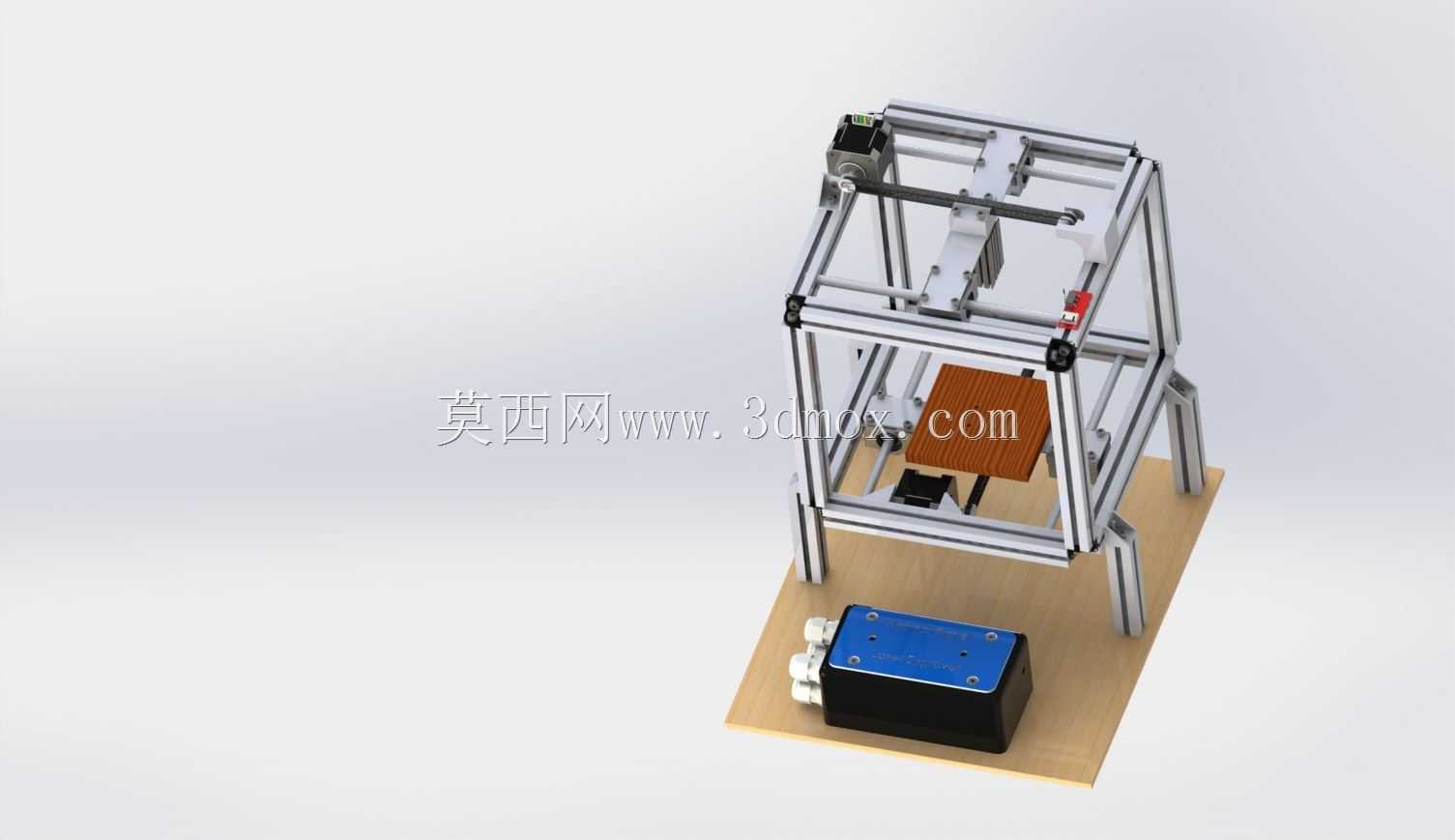

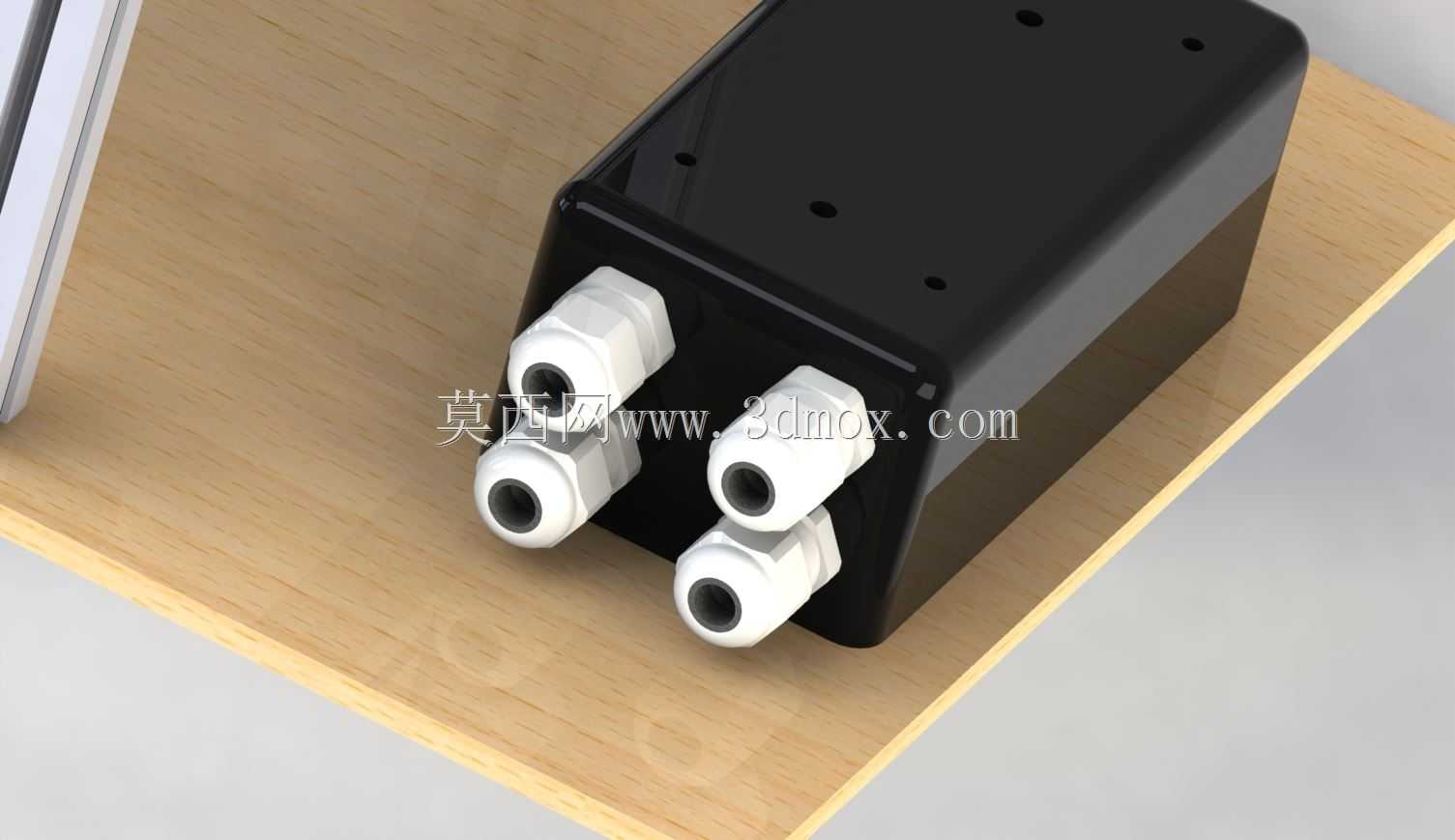

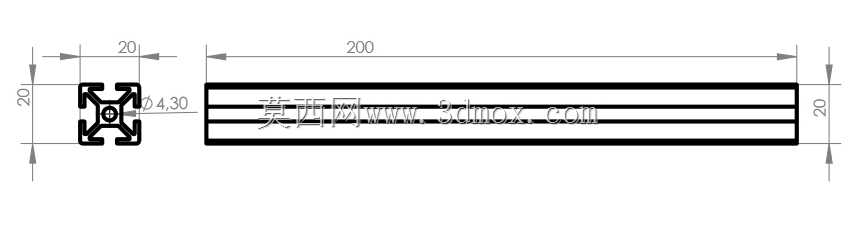

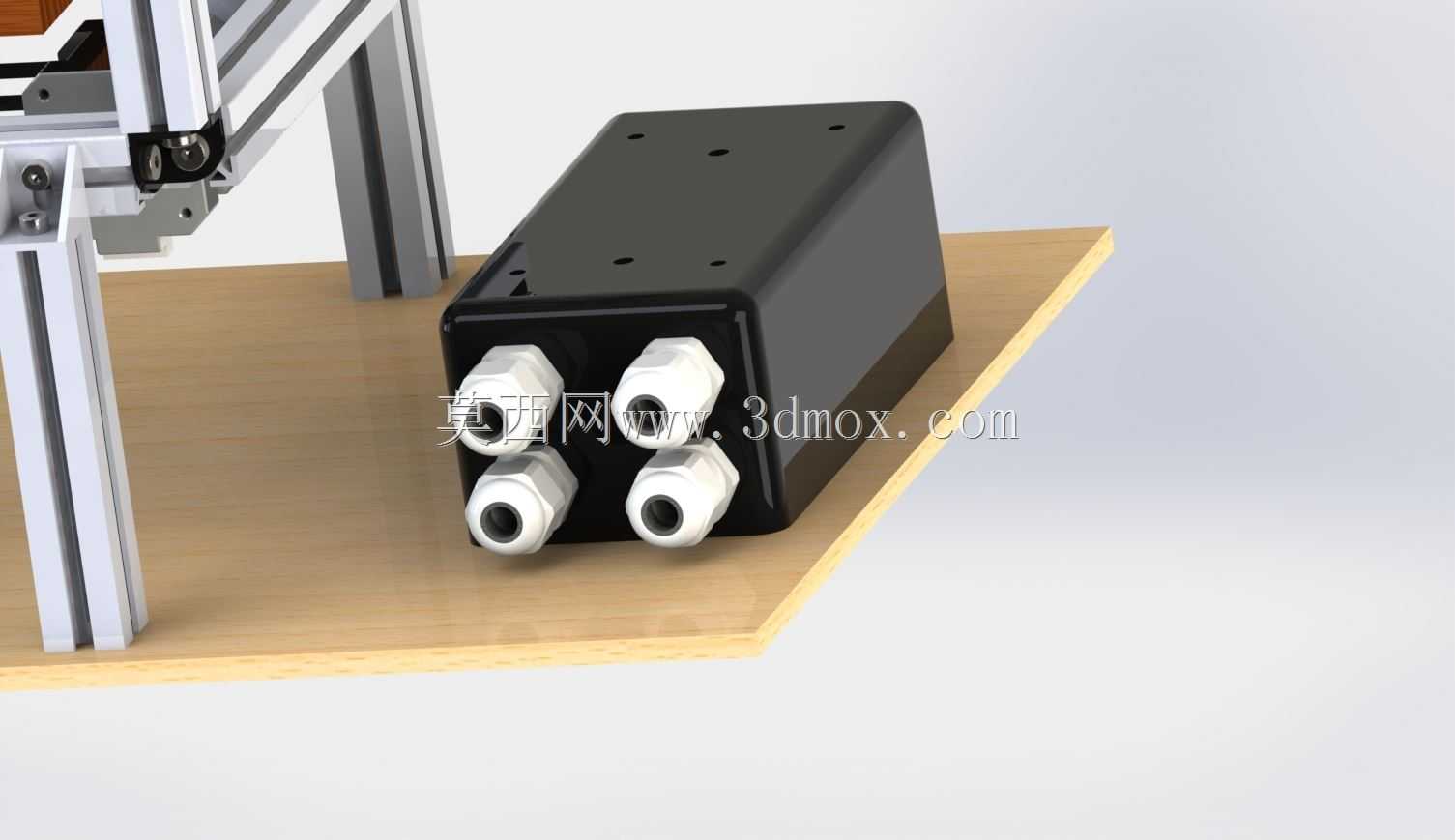

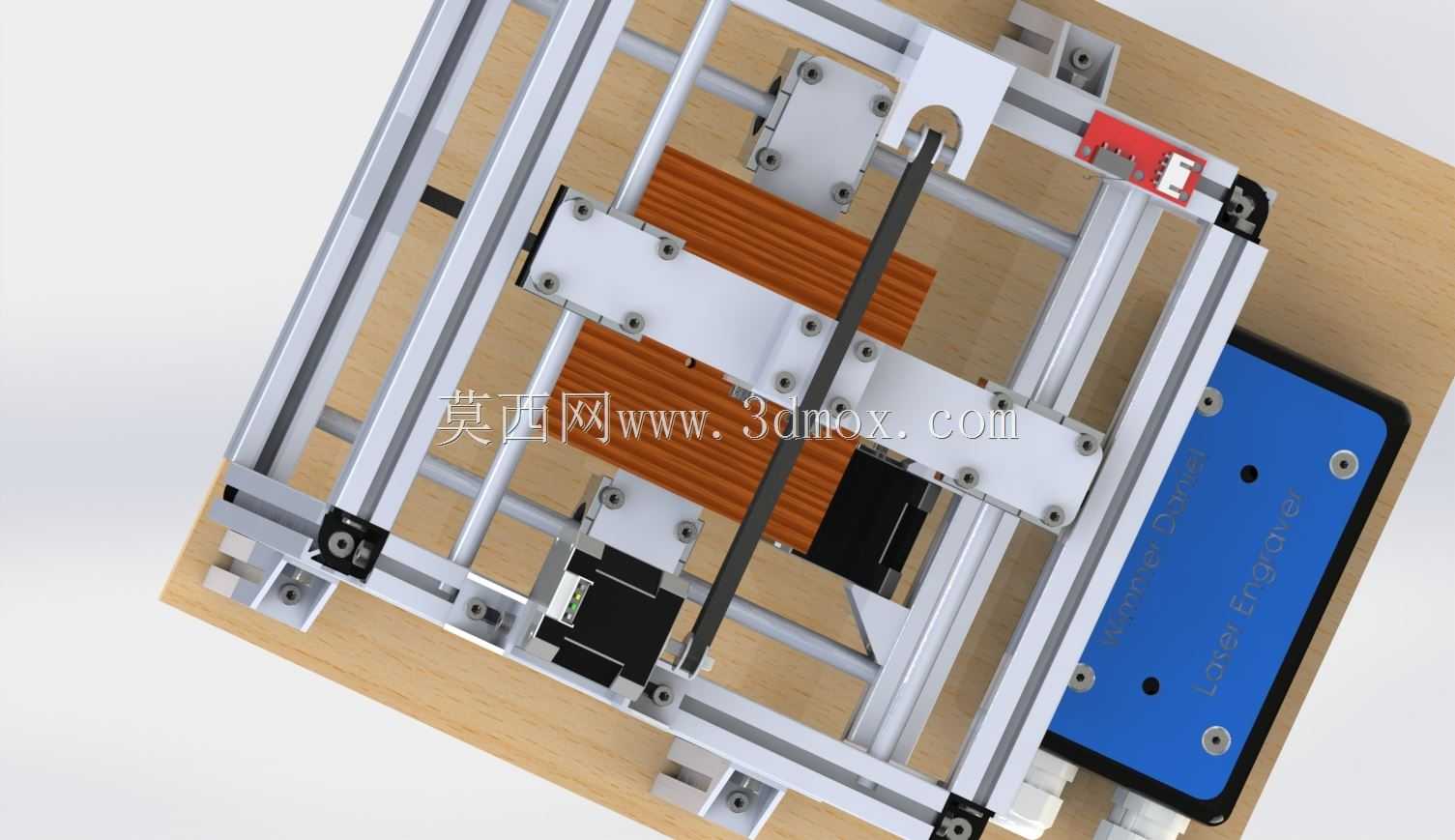

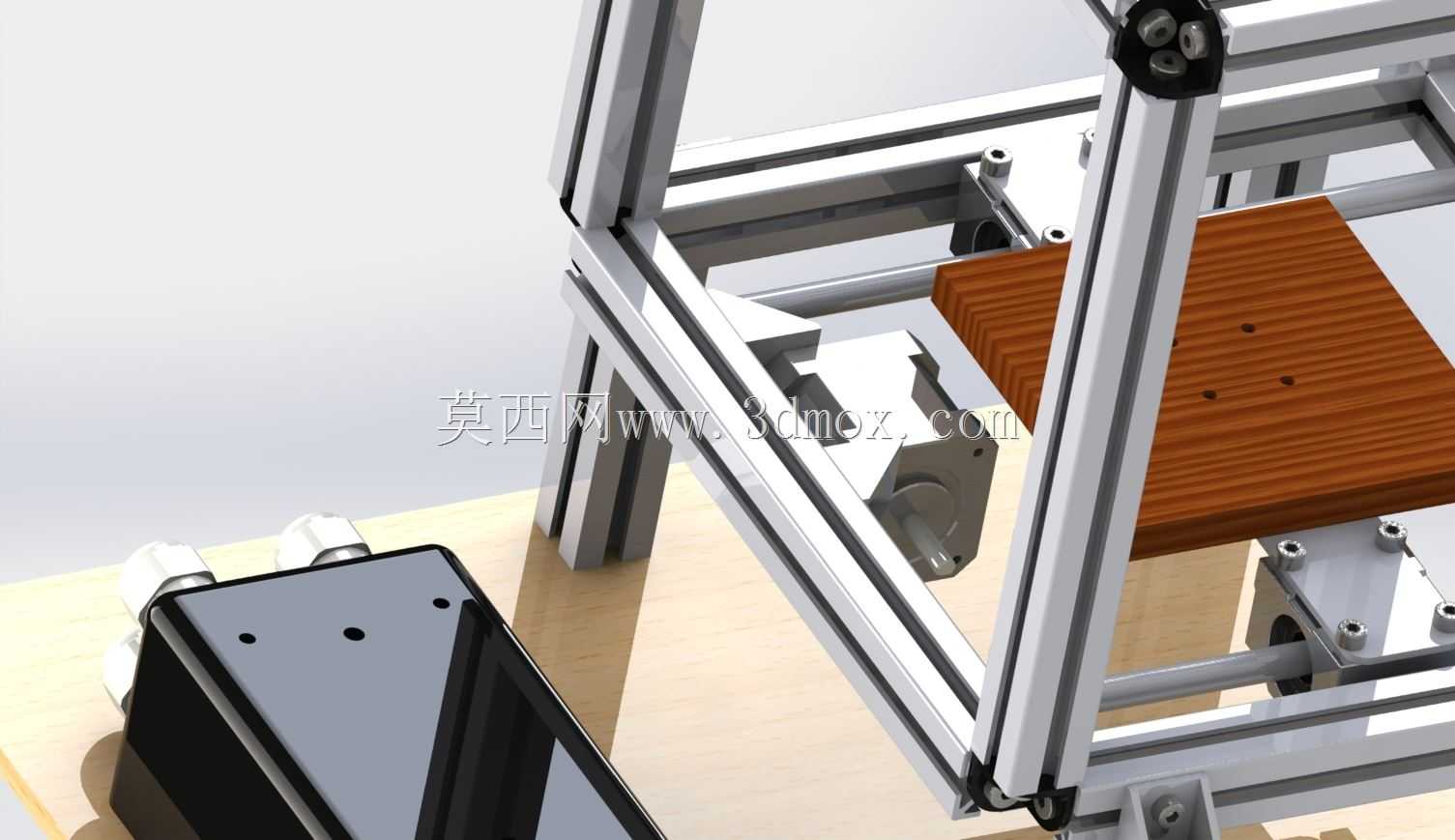

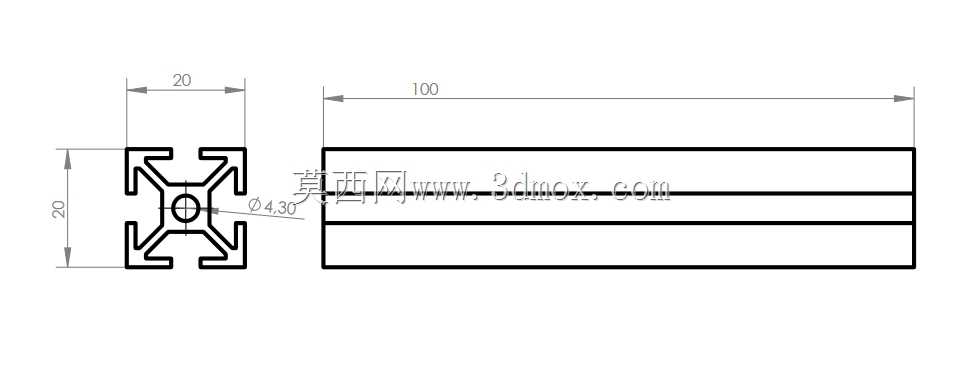

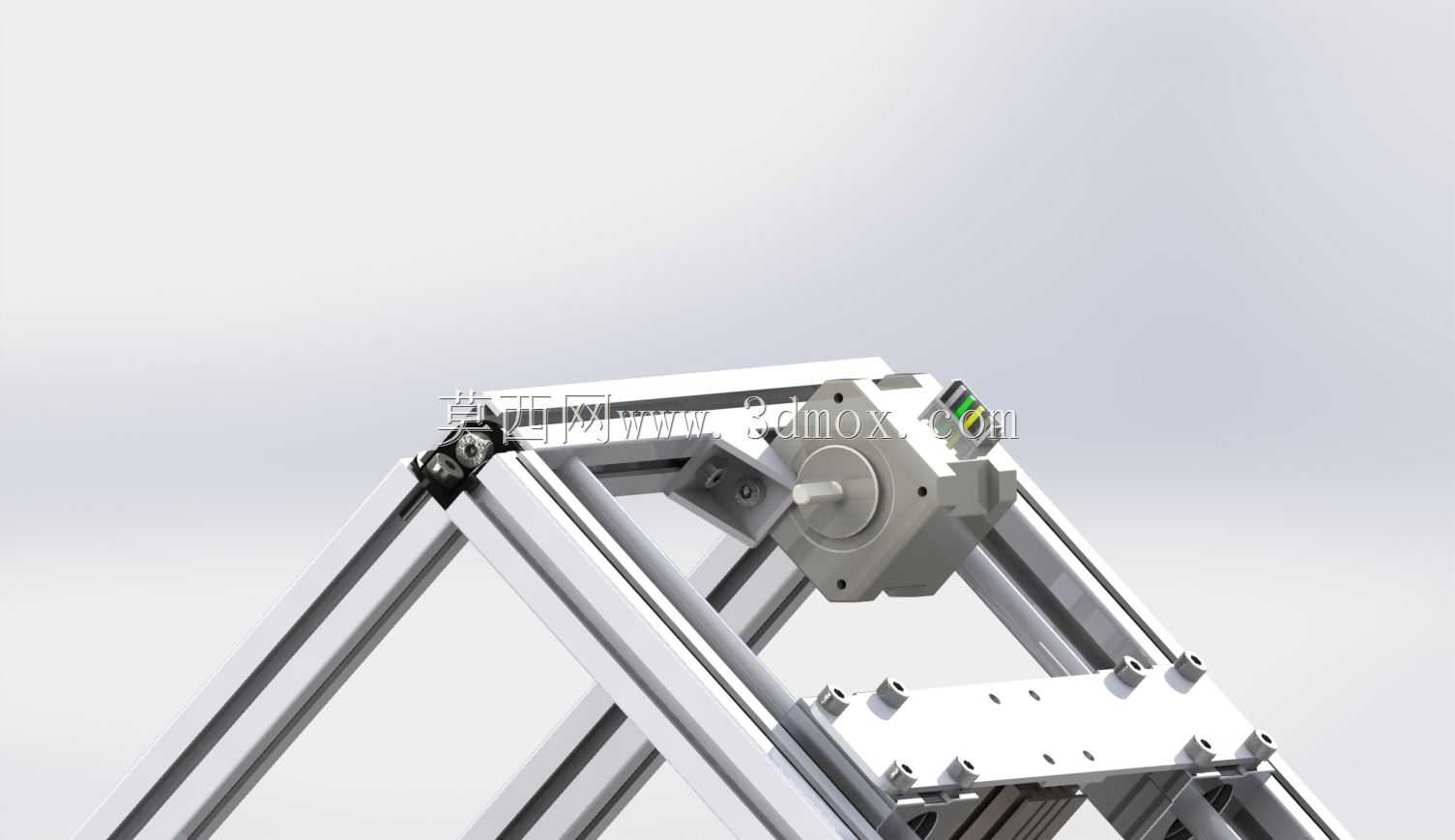

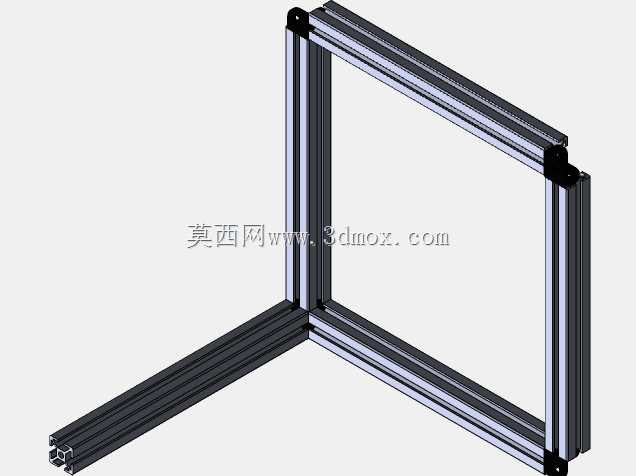

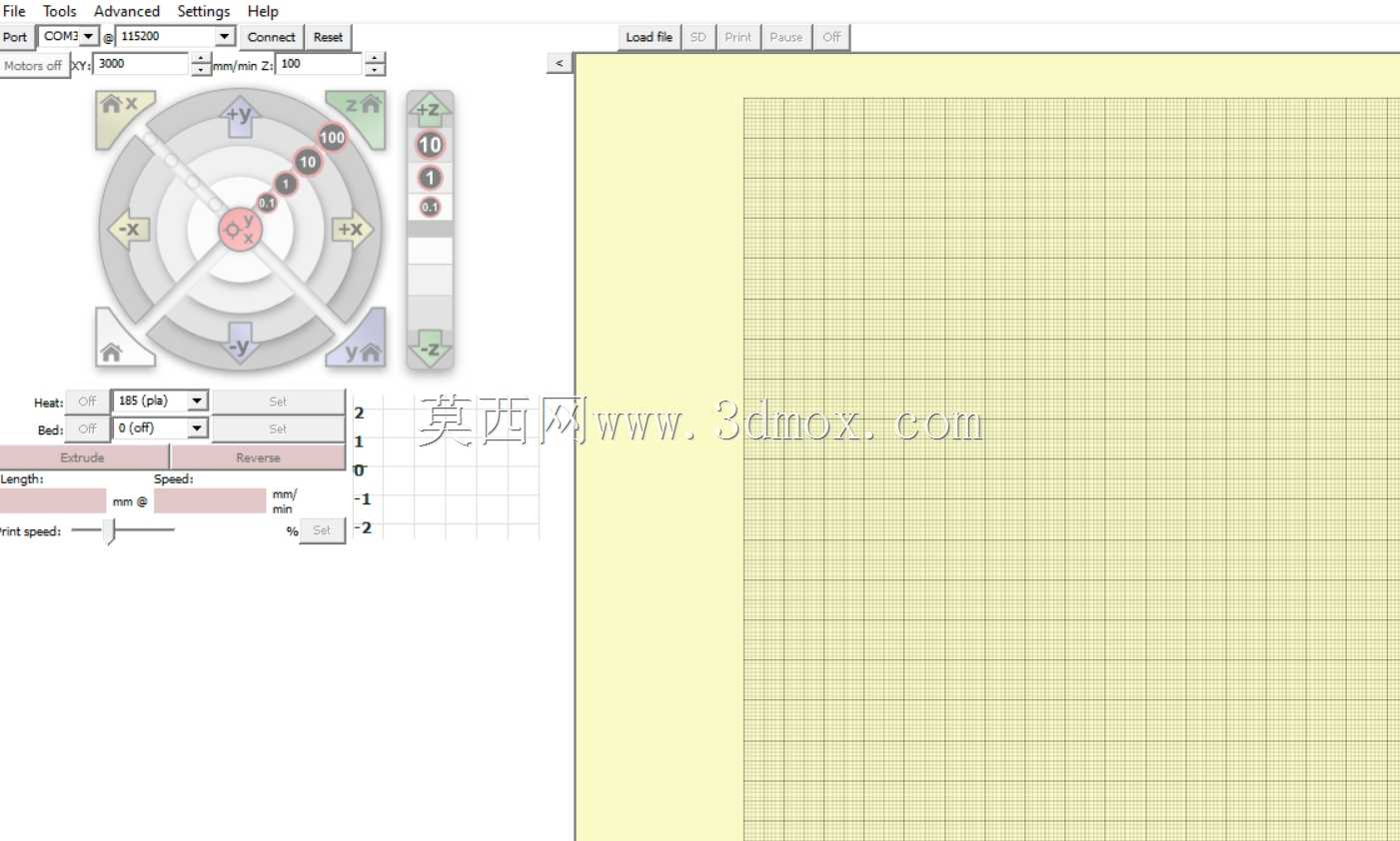

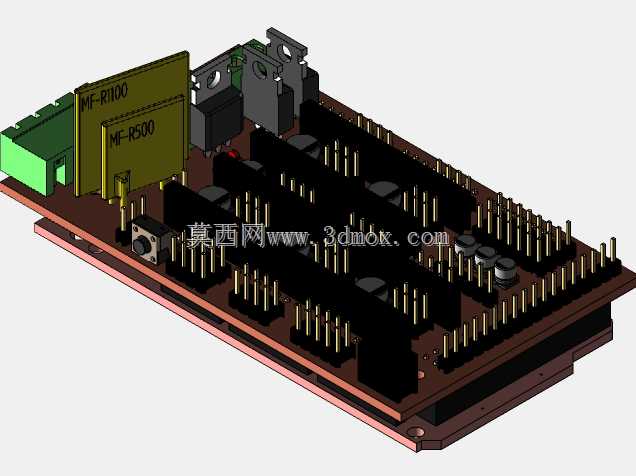

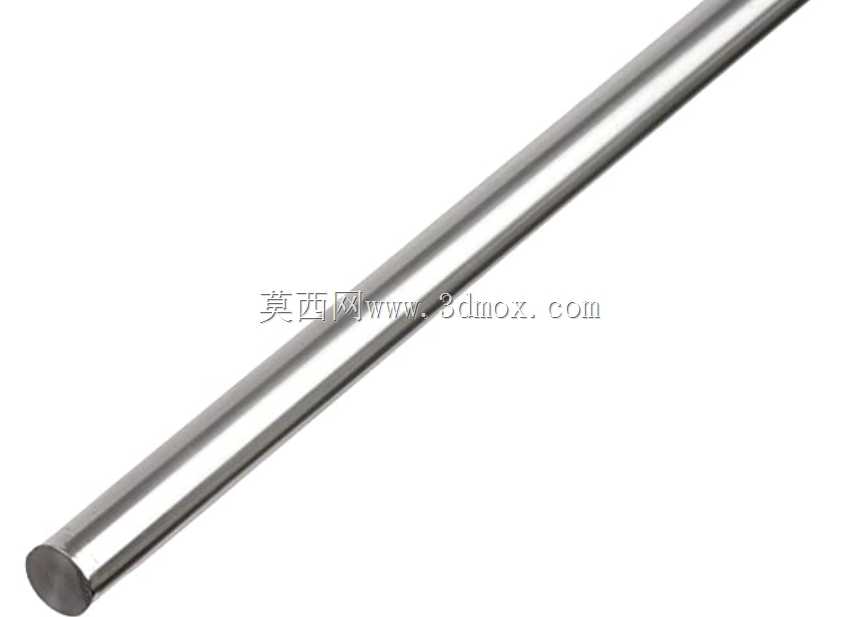

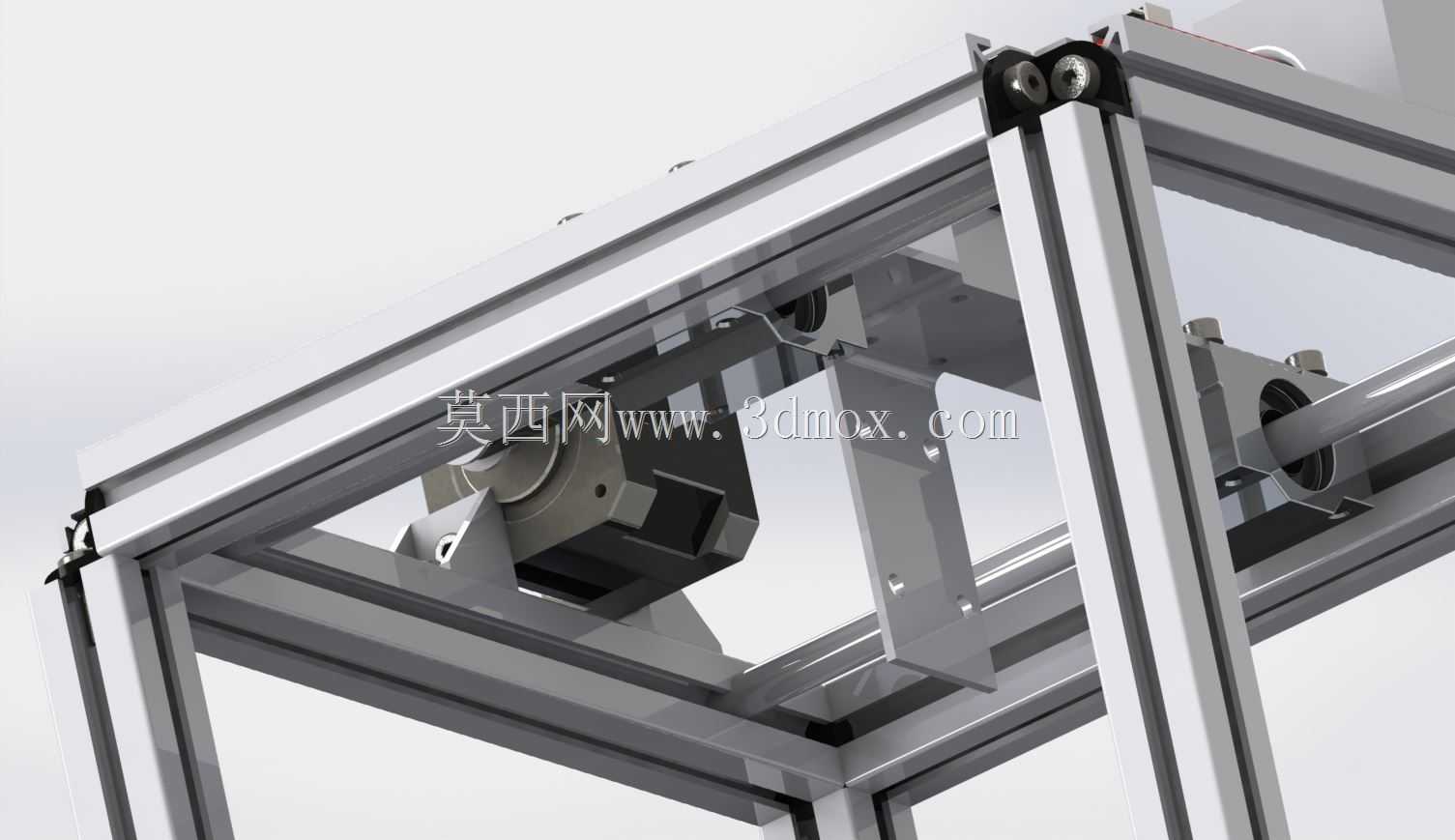

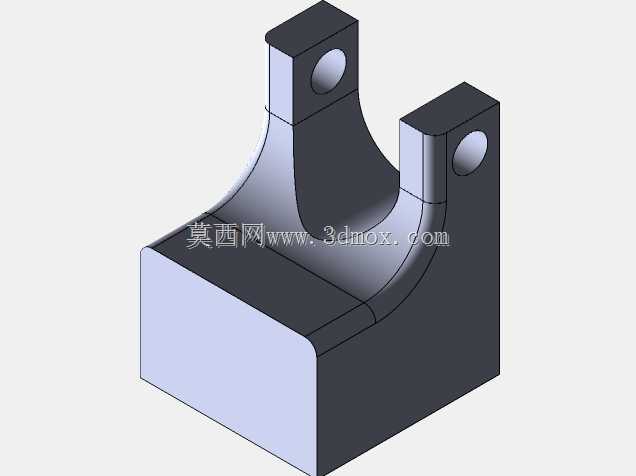

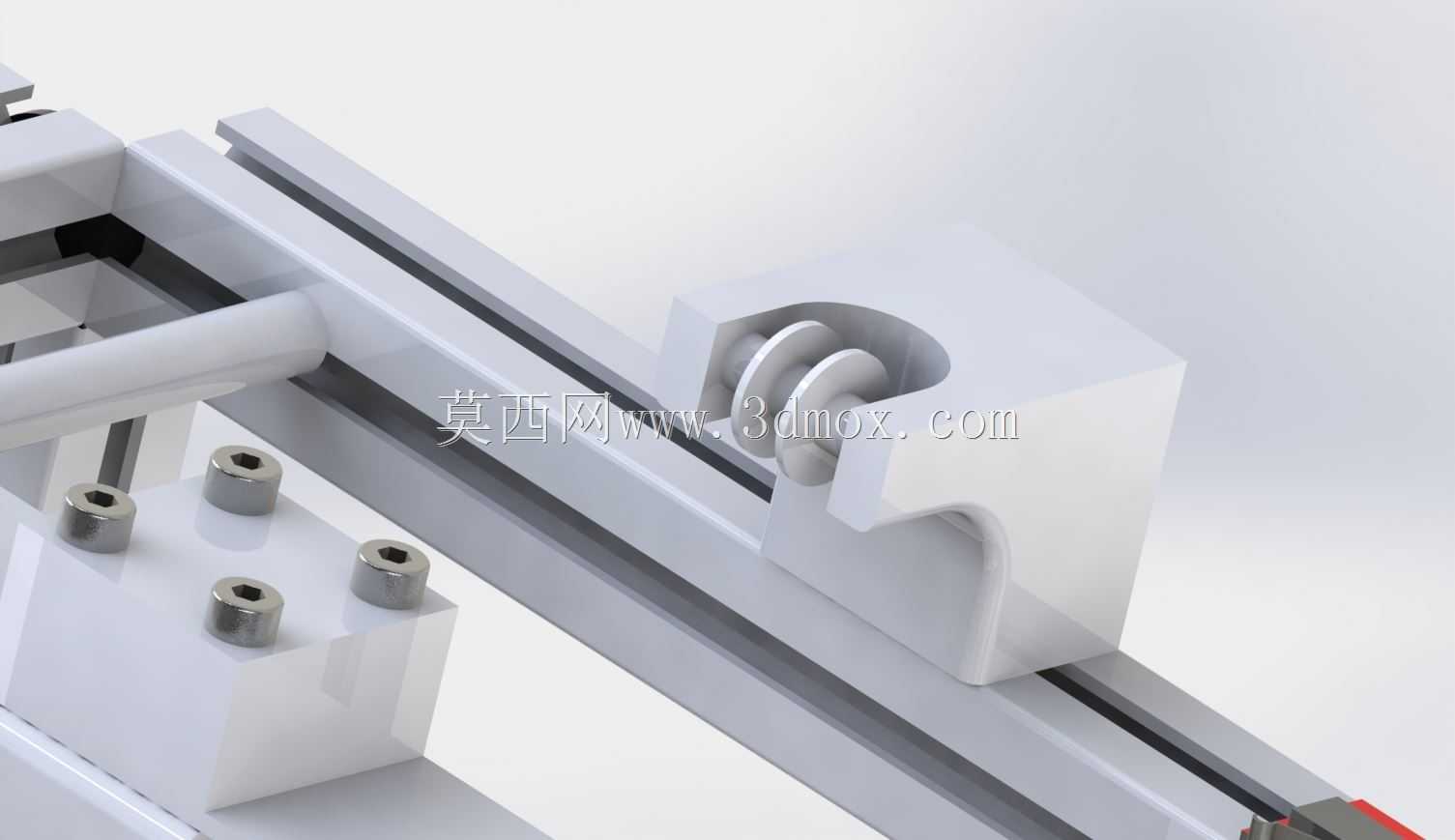

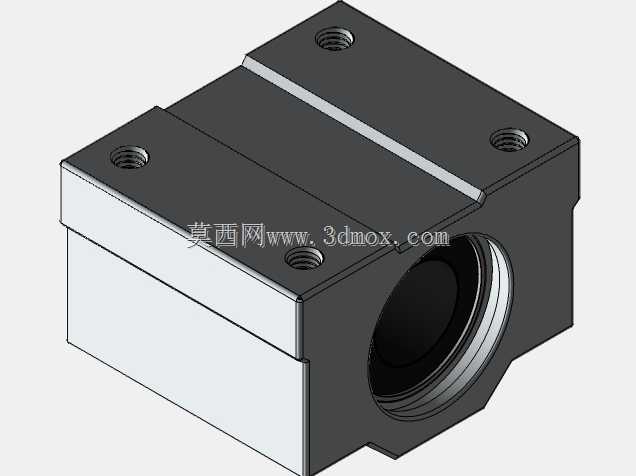

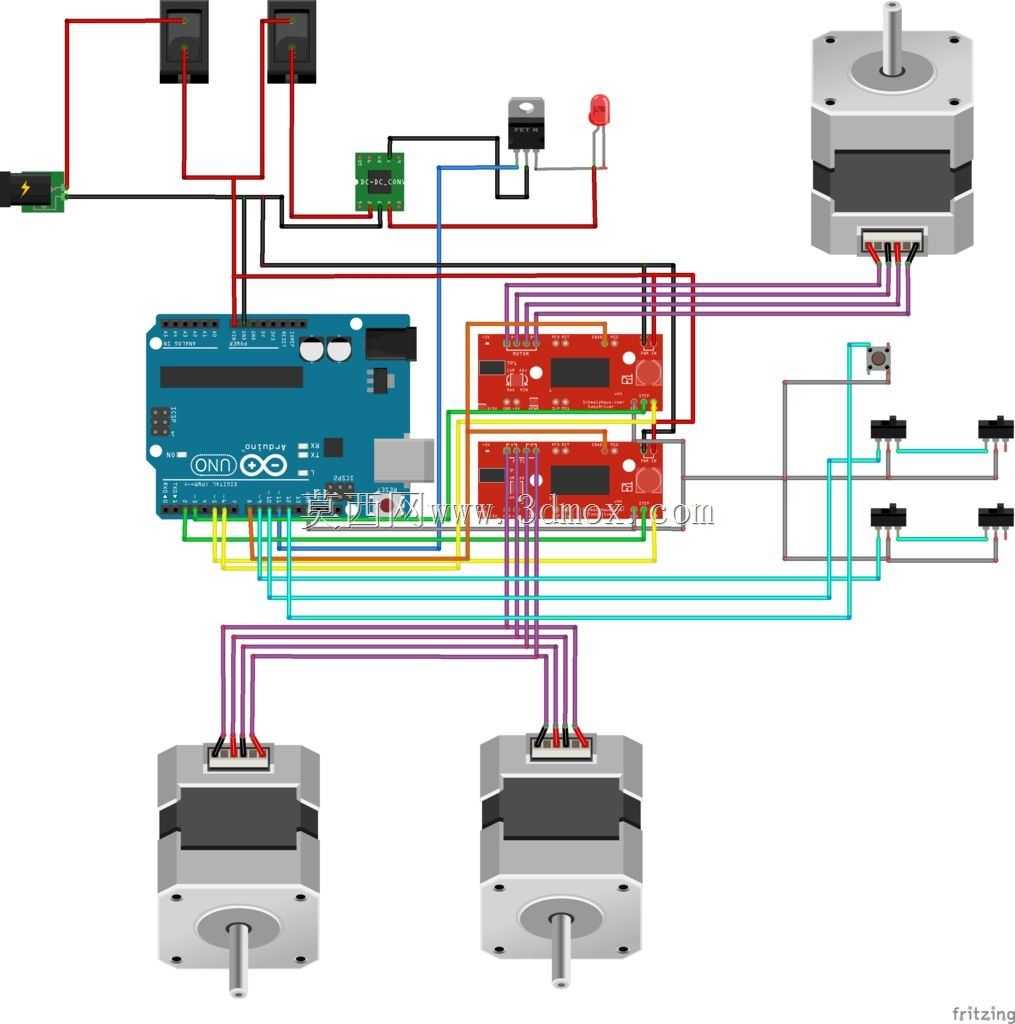

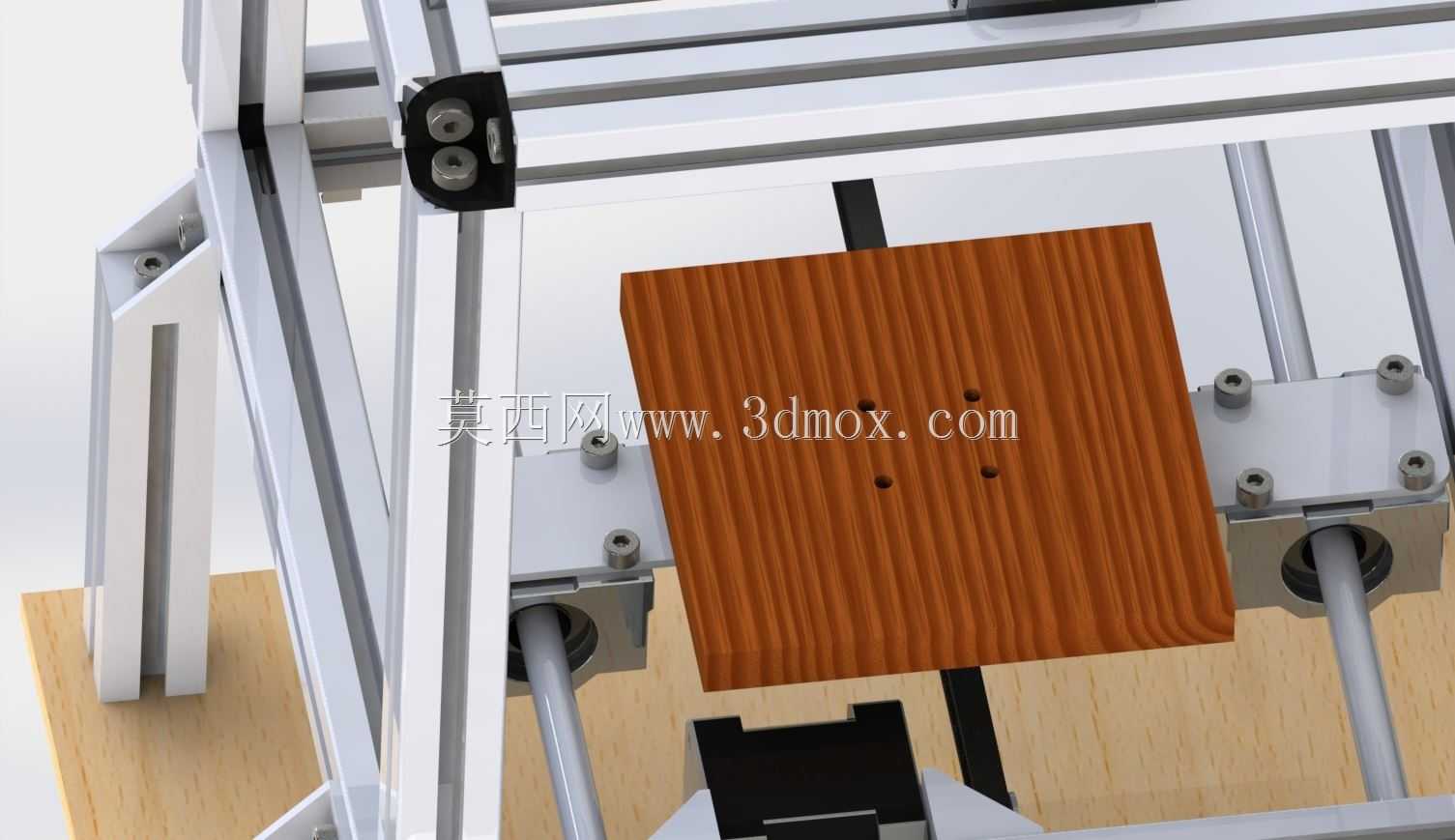

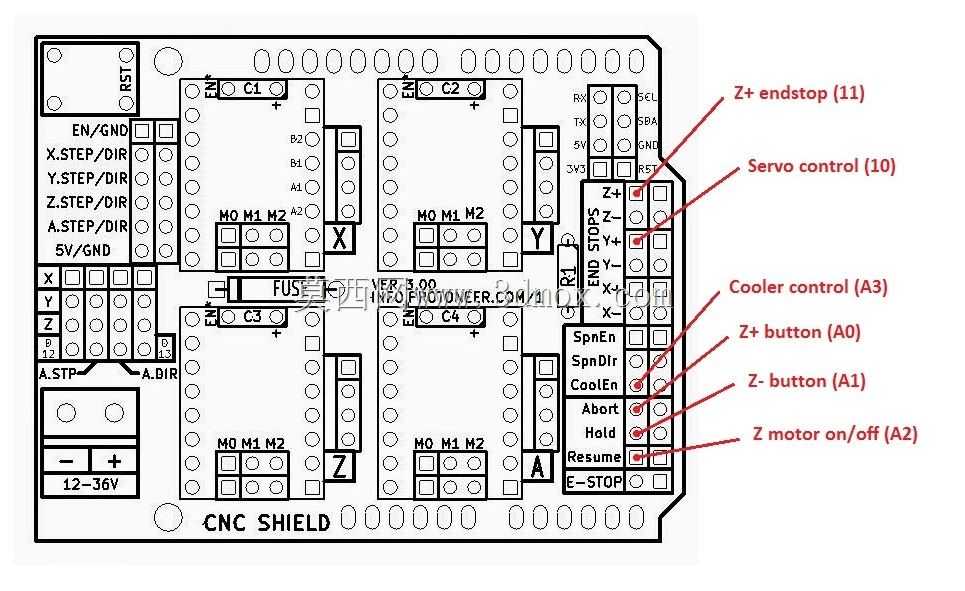

　　从功能特性来看，设备采用龙门式运动结构，X轴传动组件搭载于两侧Y向导轨的滑座上，Z轴激光头安装组件挂载于X轴滑台，可实现三轴空间内的精准位移，满足平面类工件的全幅面加工覆盖。激光发生模块外置放置于机架旁侧的工作台面，通过走线与Z轴端的激光输出头连接，既避免了激光模块自身重量增加运动轴负载，也便于后期对激光模块进行散热维护与功率升级。机架整体采用工业铝型材拼接搭建，型材槽位可兼容标准紧固件安装，无需复杂焊接工序，装配调整灵活，后期可根据加工需求拓展幅面、加装辅助工装夹具。

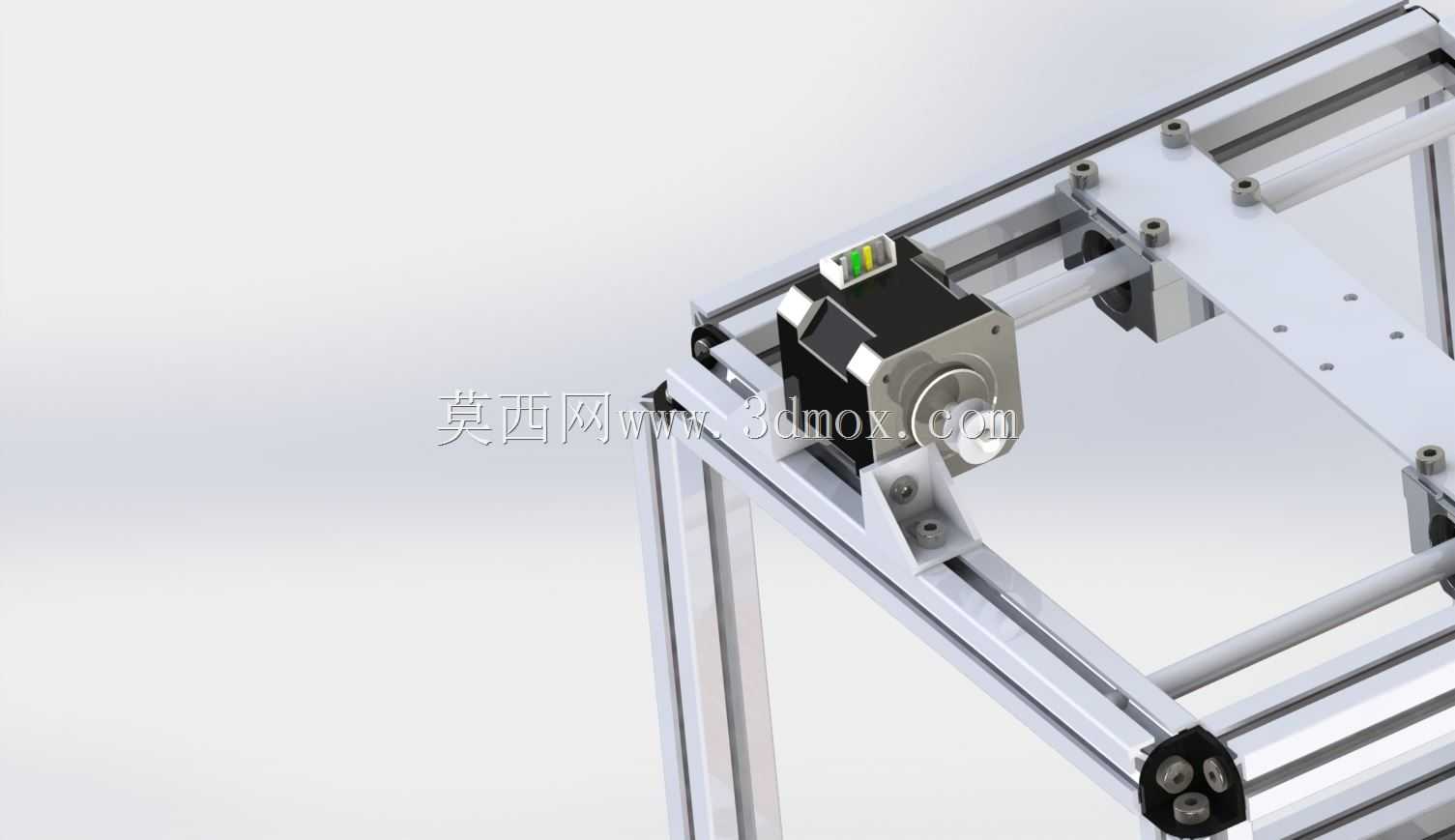

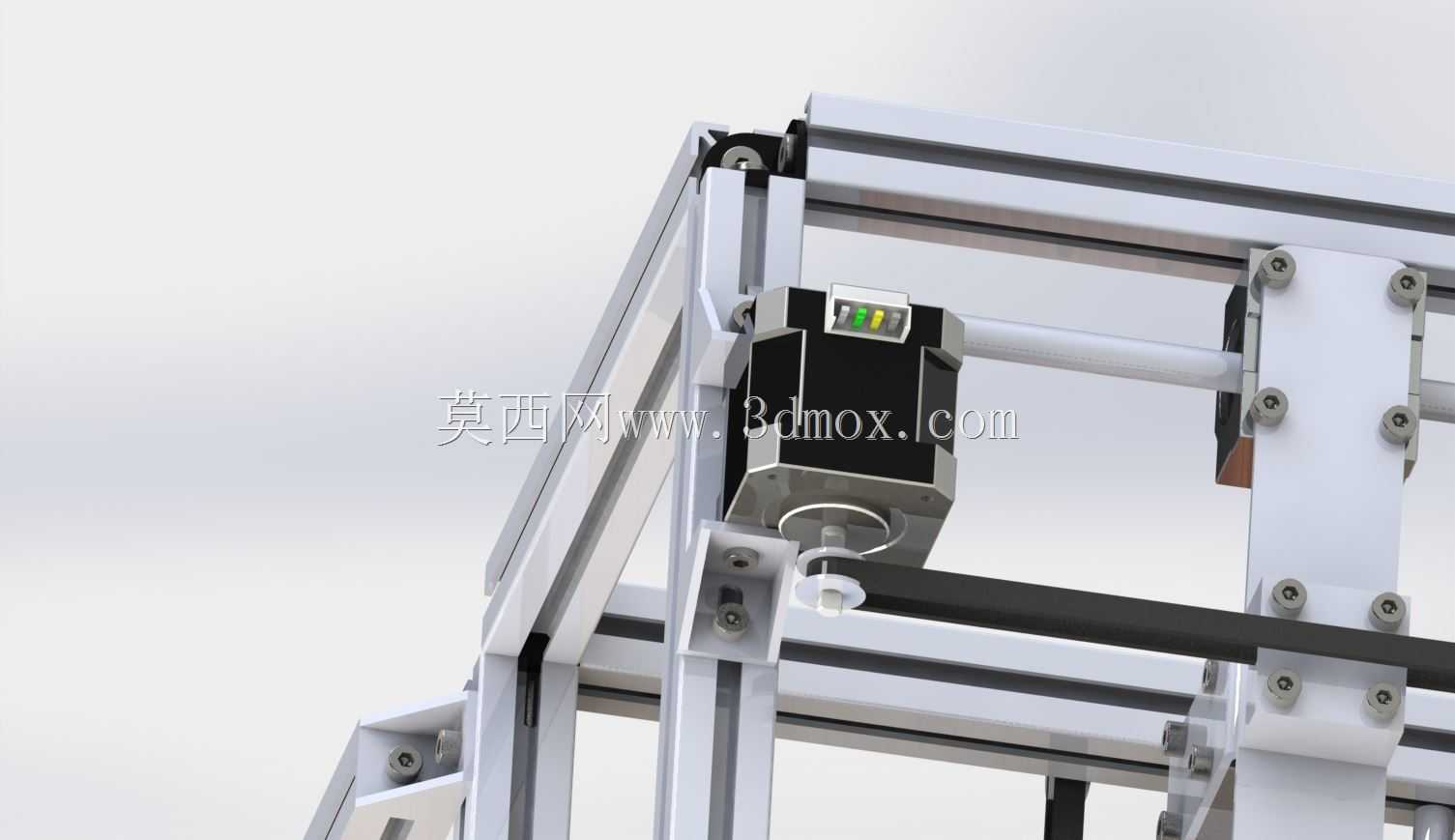

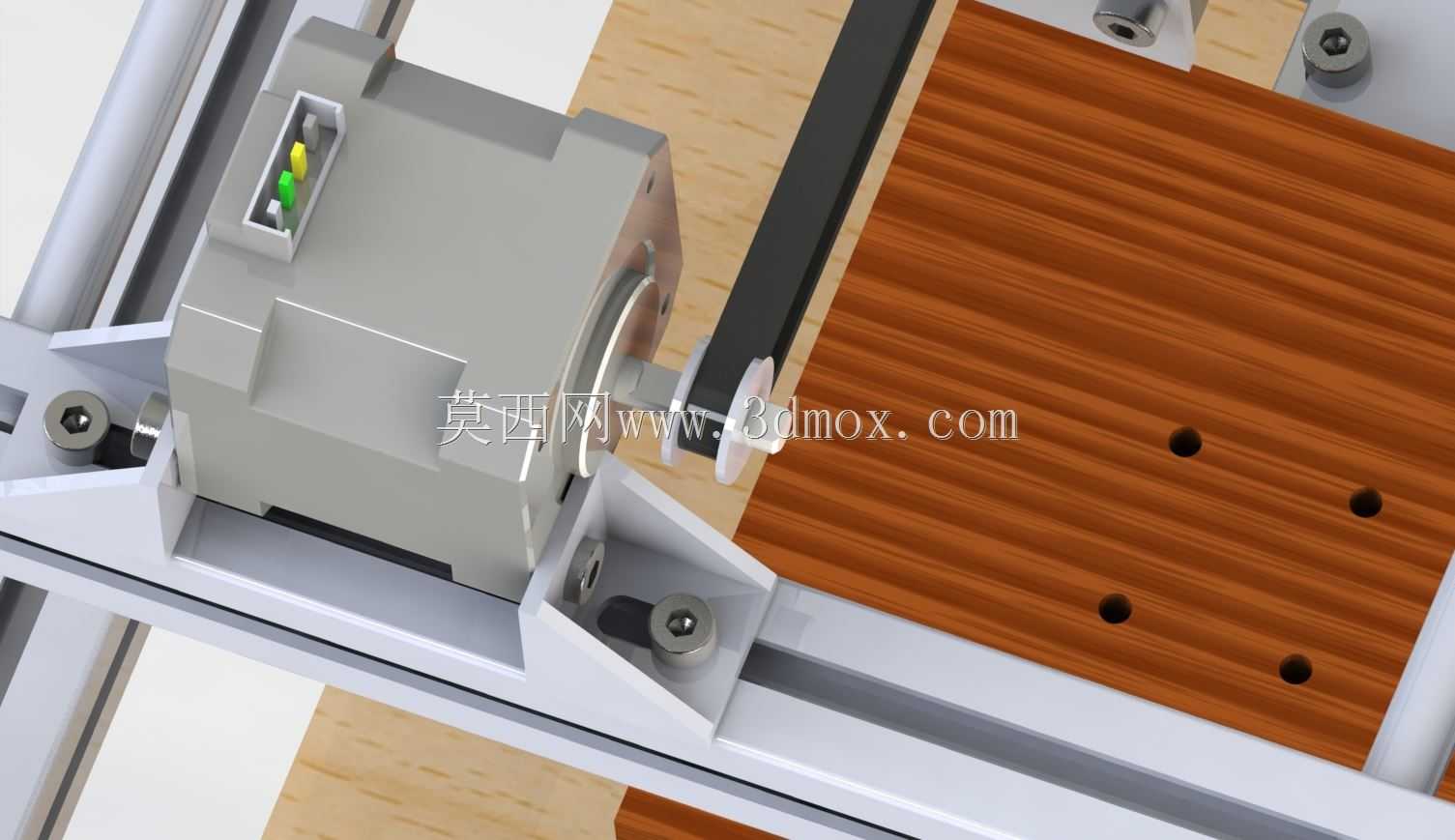

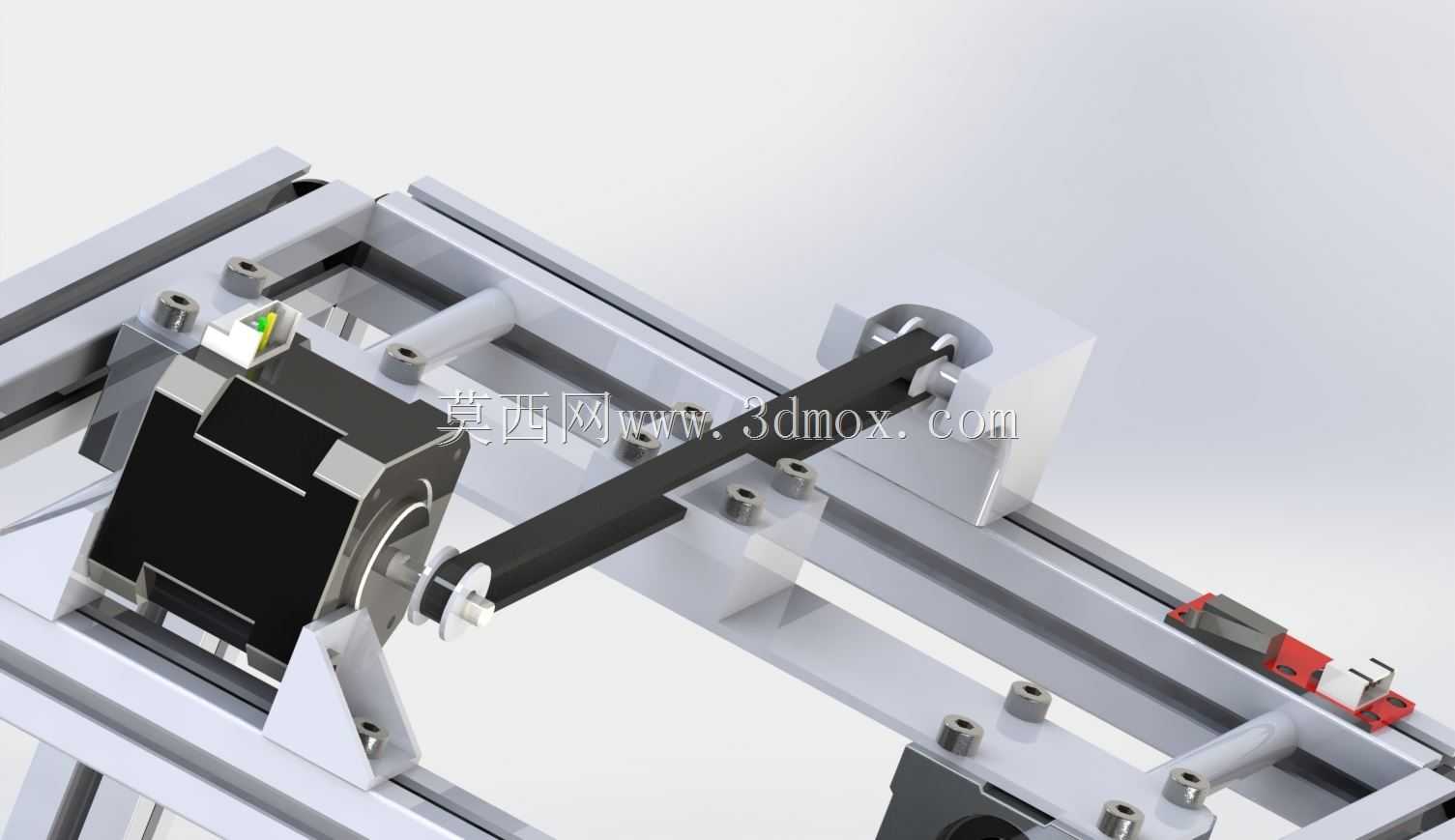

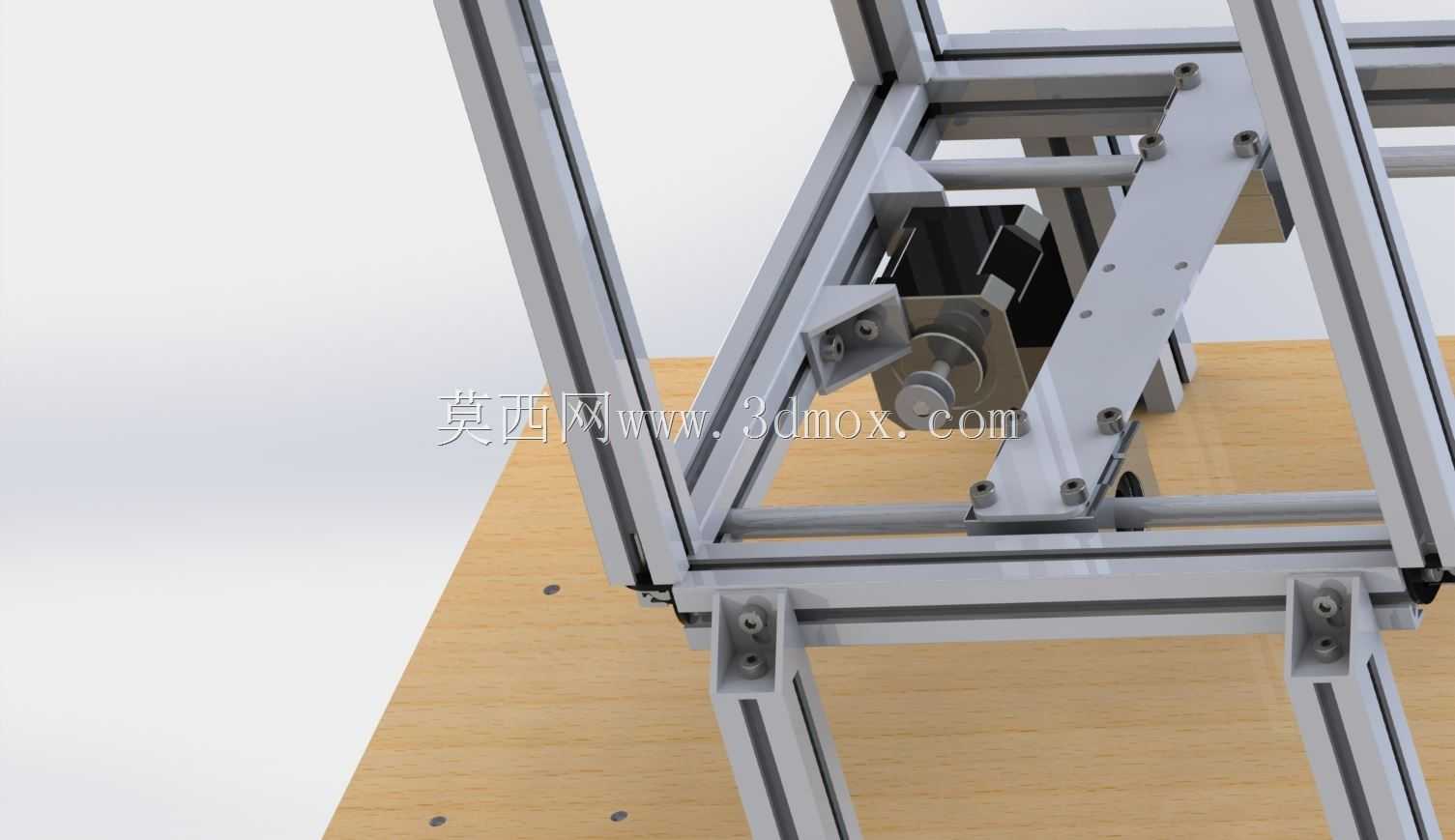

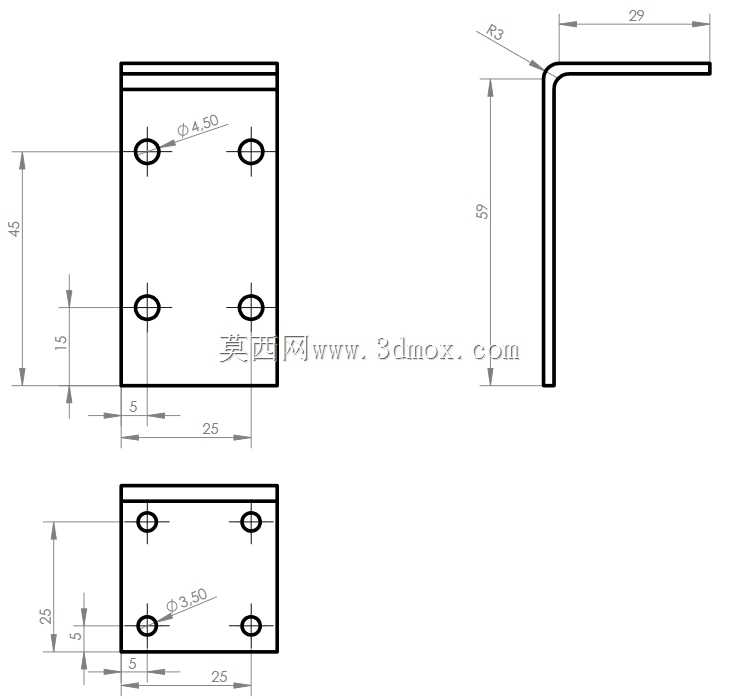

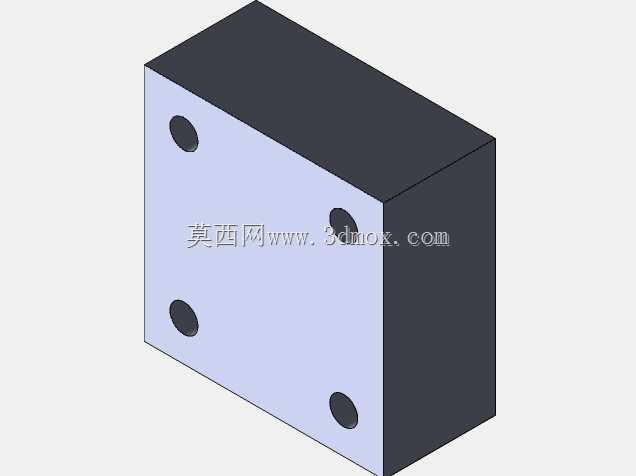

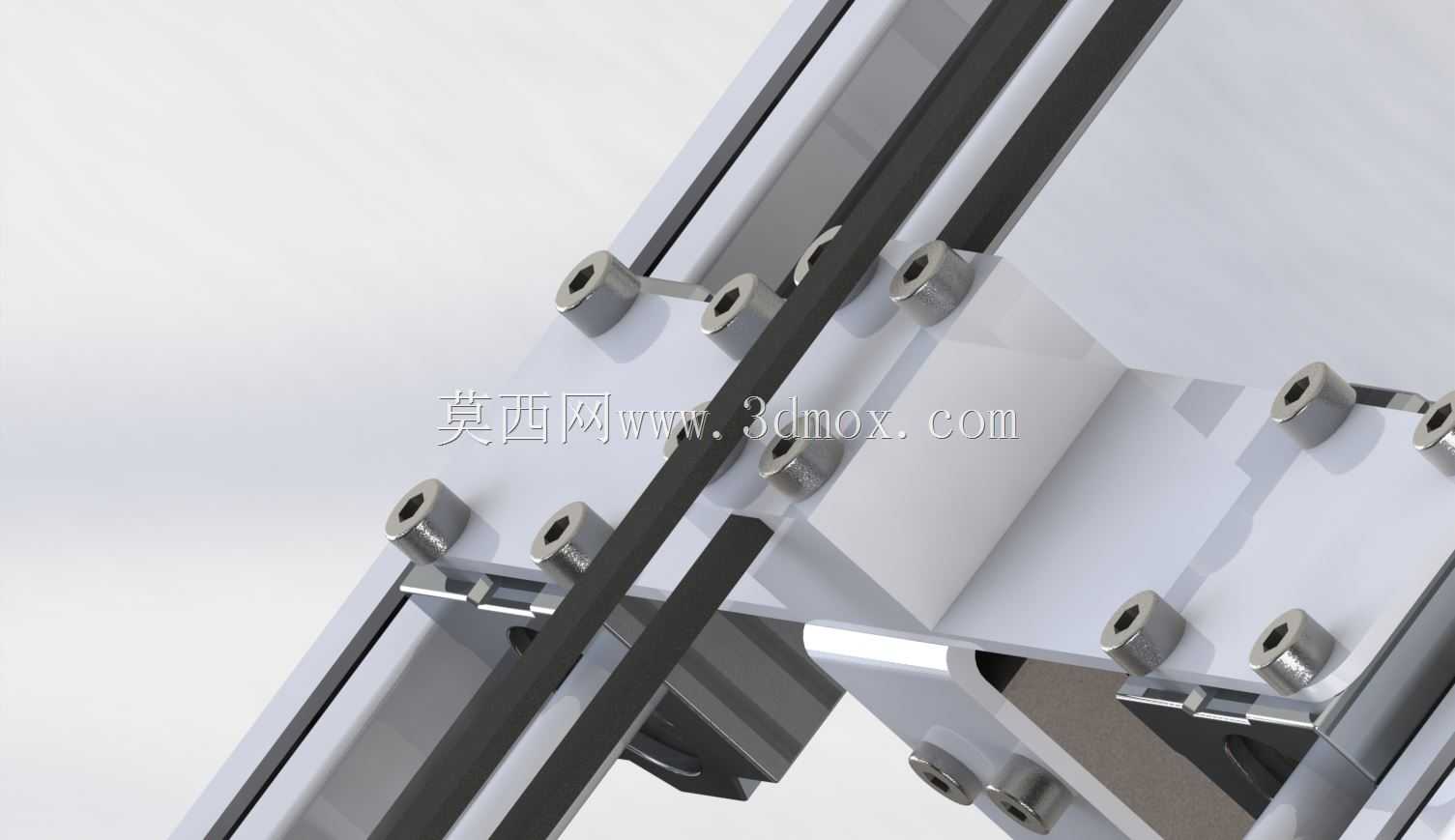

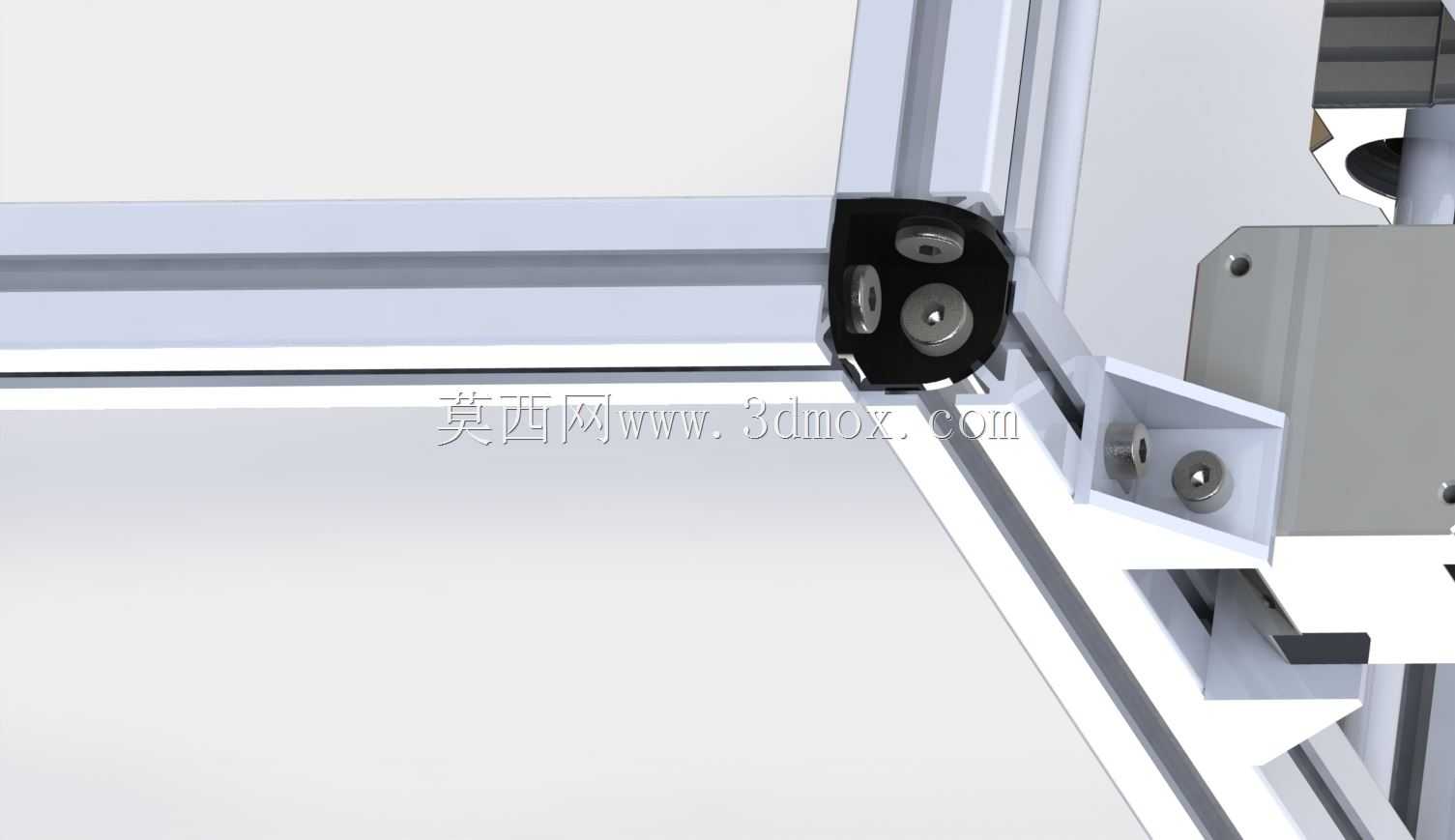

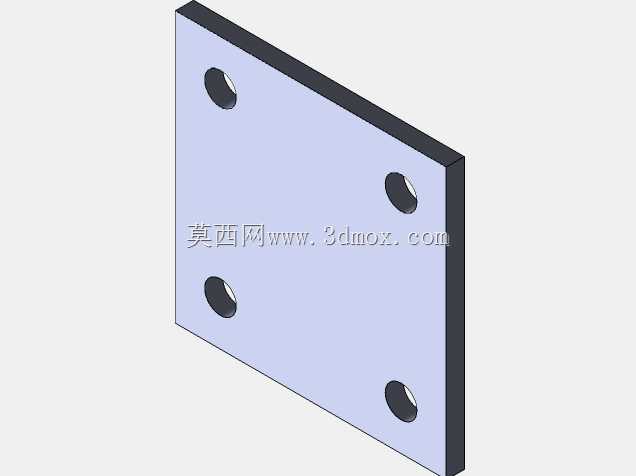

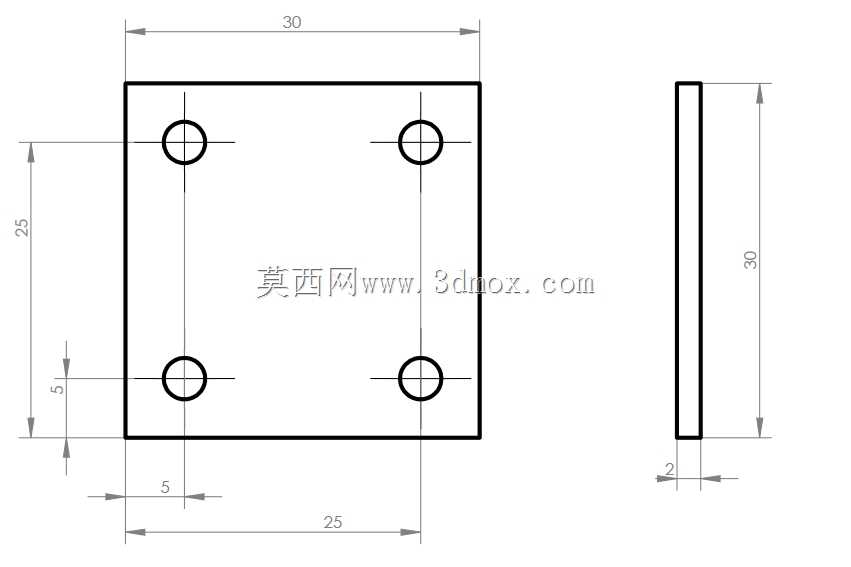

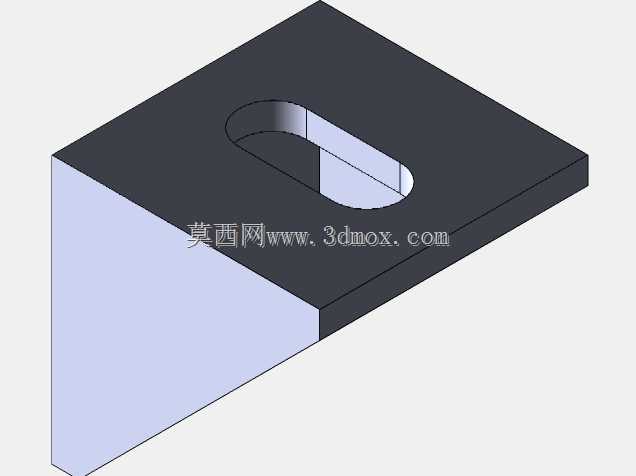

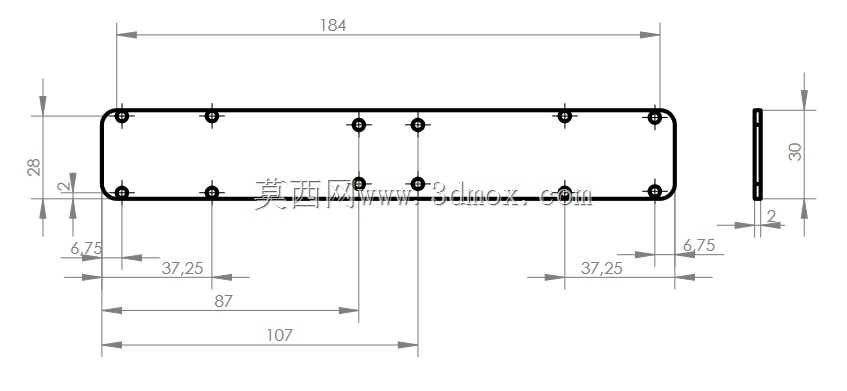

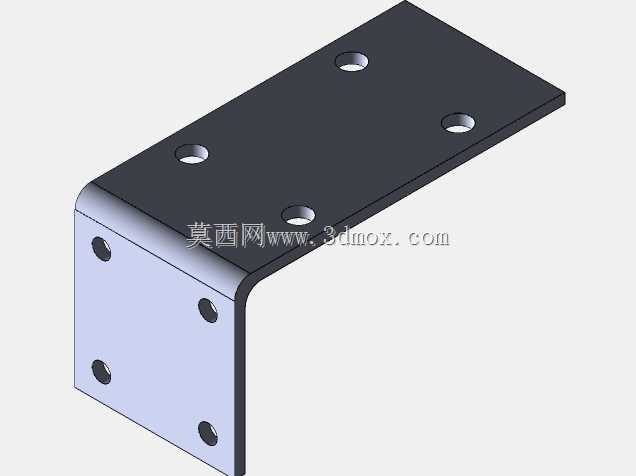

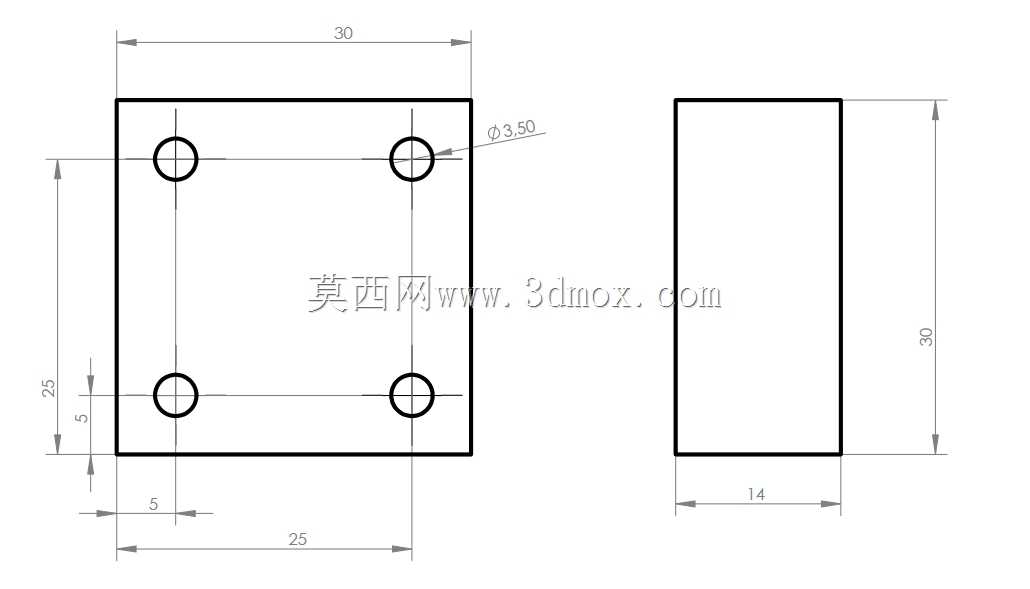

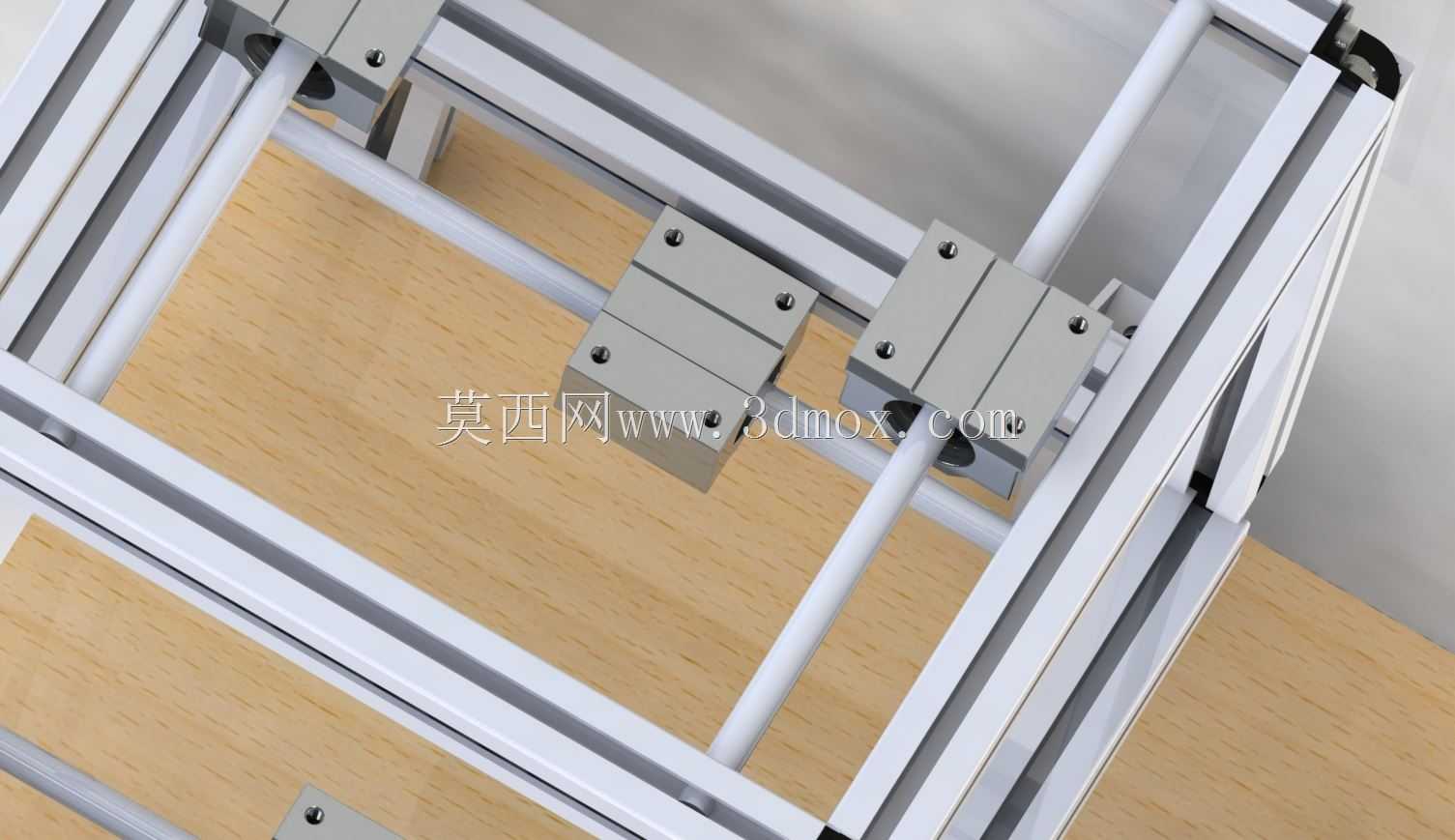

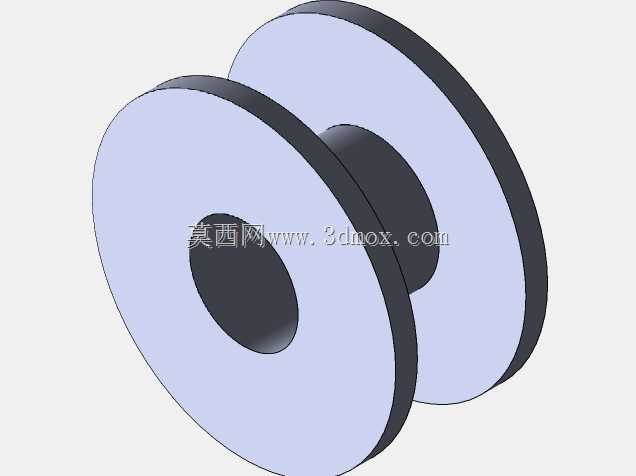

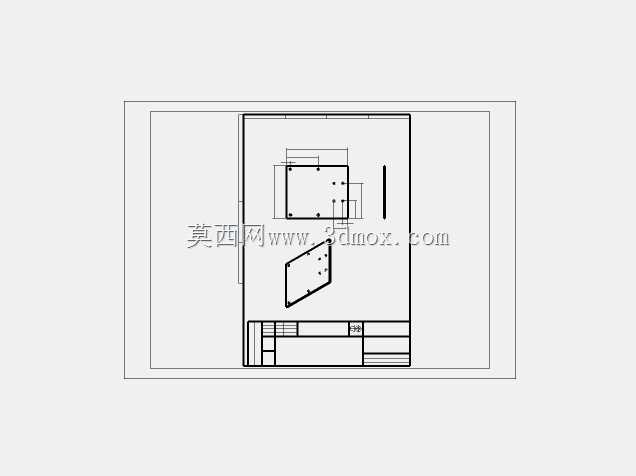

　　设计思路上，整体结构优先考虑装配便捷性与调试容错空间，铝型材框架的连接角件均采用标准件，各运动轴的导轨安装面依托铝型材自身的基准面加工定位，降低了非标机加件的占比，控制整体制造成本的同时，也便于使用者根据自身加工需求对结构进行改造调整。运动传动部分采用同步带传动方案，兼顾运动速度与定位精度，适配激光雕刻作业中高速走刀、轻负载的运动特性，相比丝杠传动方案，同步带结构维护更简便，运行噪音更低，适合桌面场景长时间作业使用。设备底部配置可调式支撑脚，可根据工作台面的平整度调整机架水平度，避免运动过程中出现机架晃动影响雕刻精度的问题。

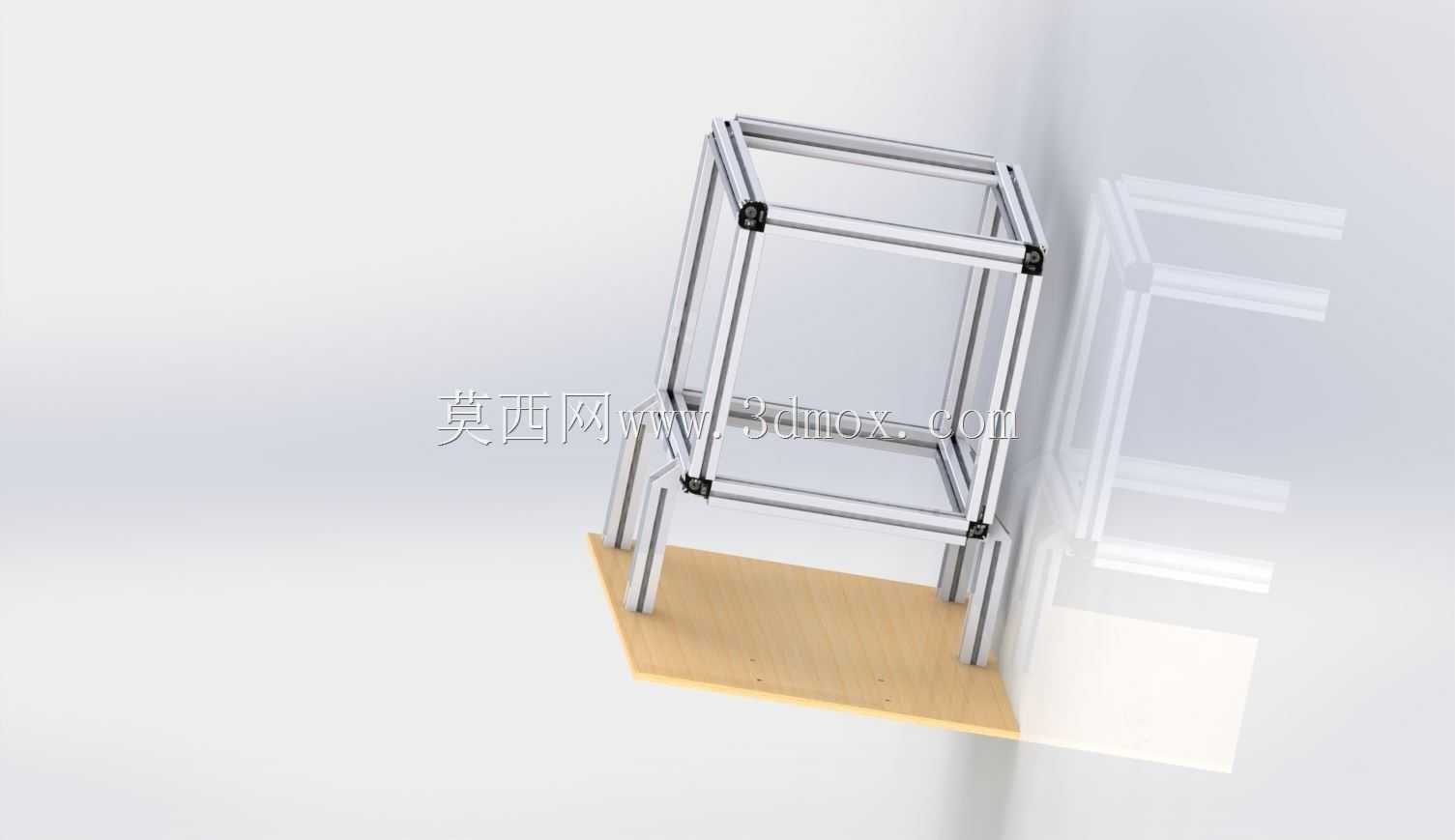

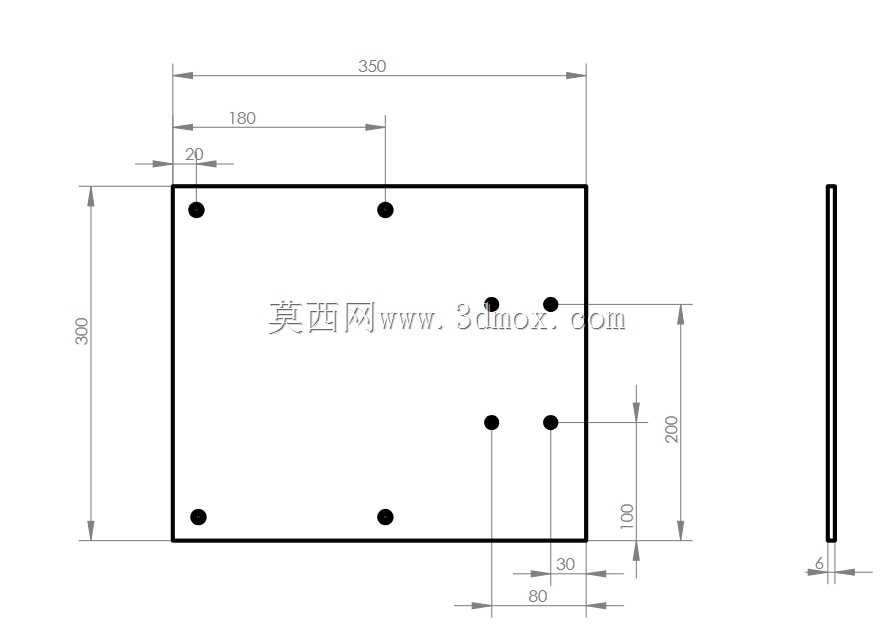

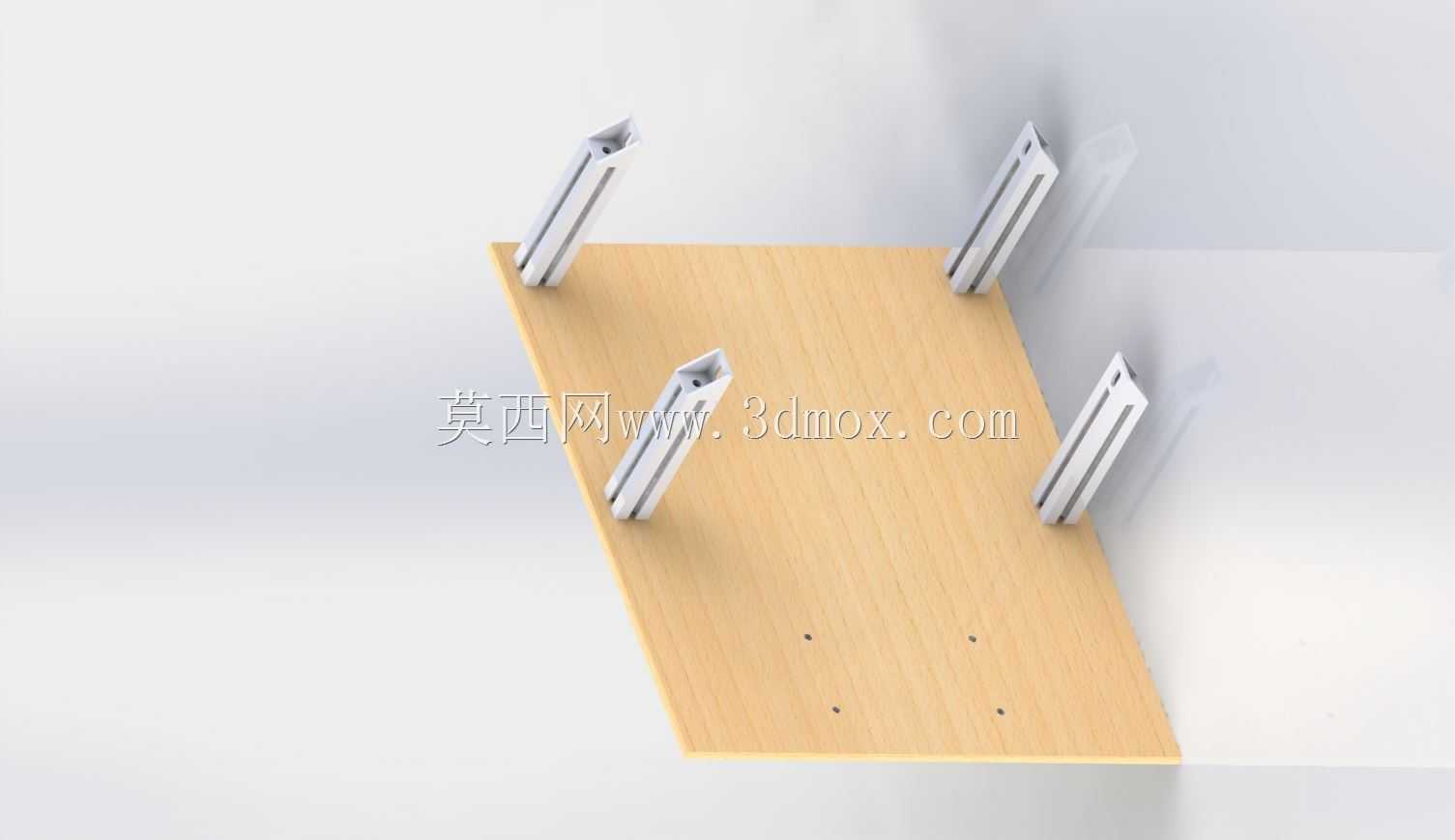

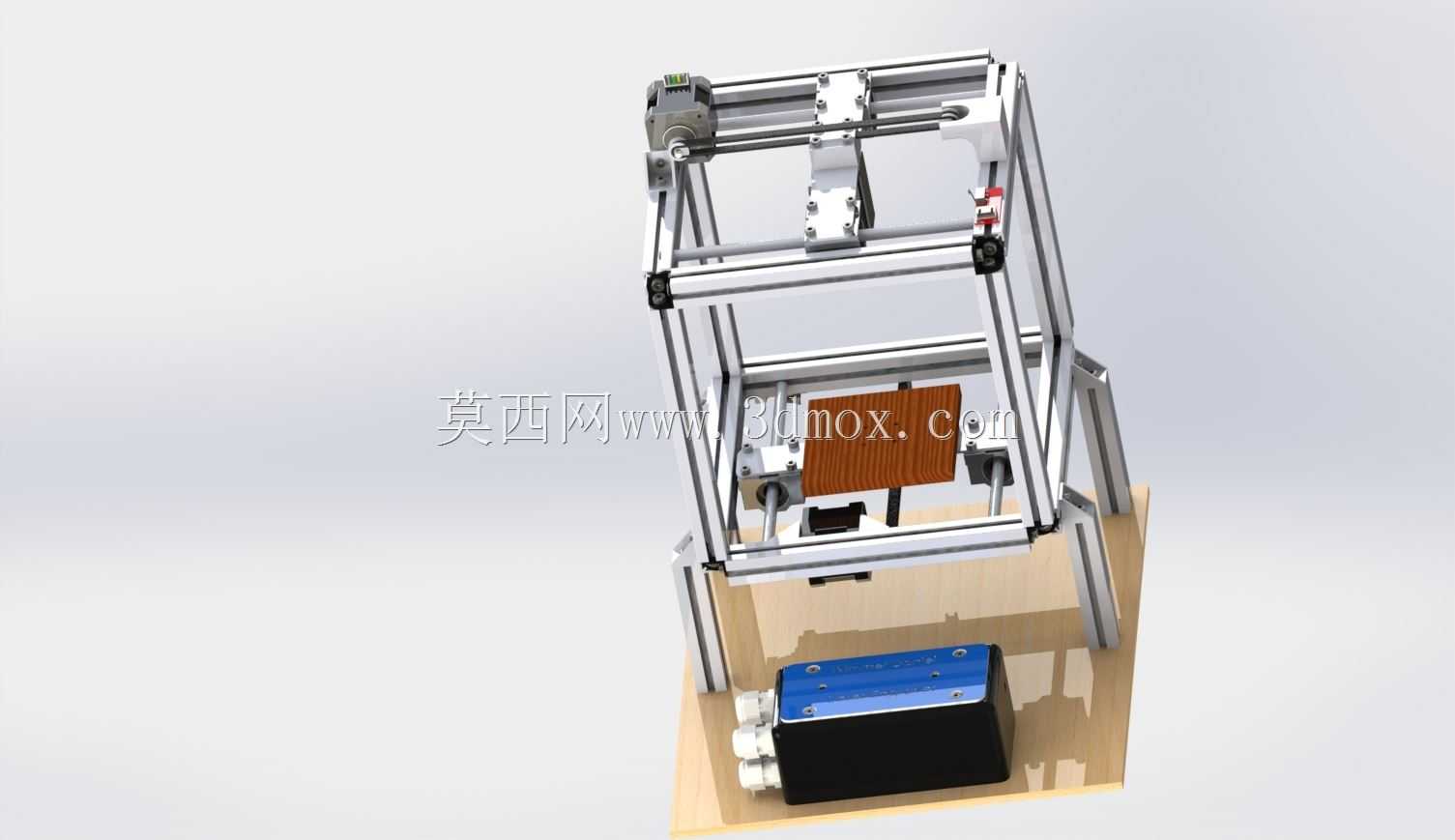

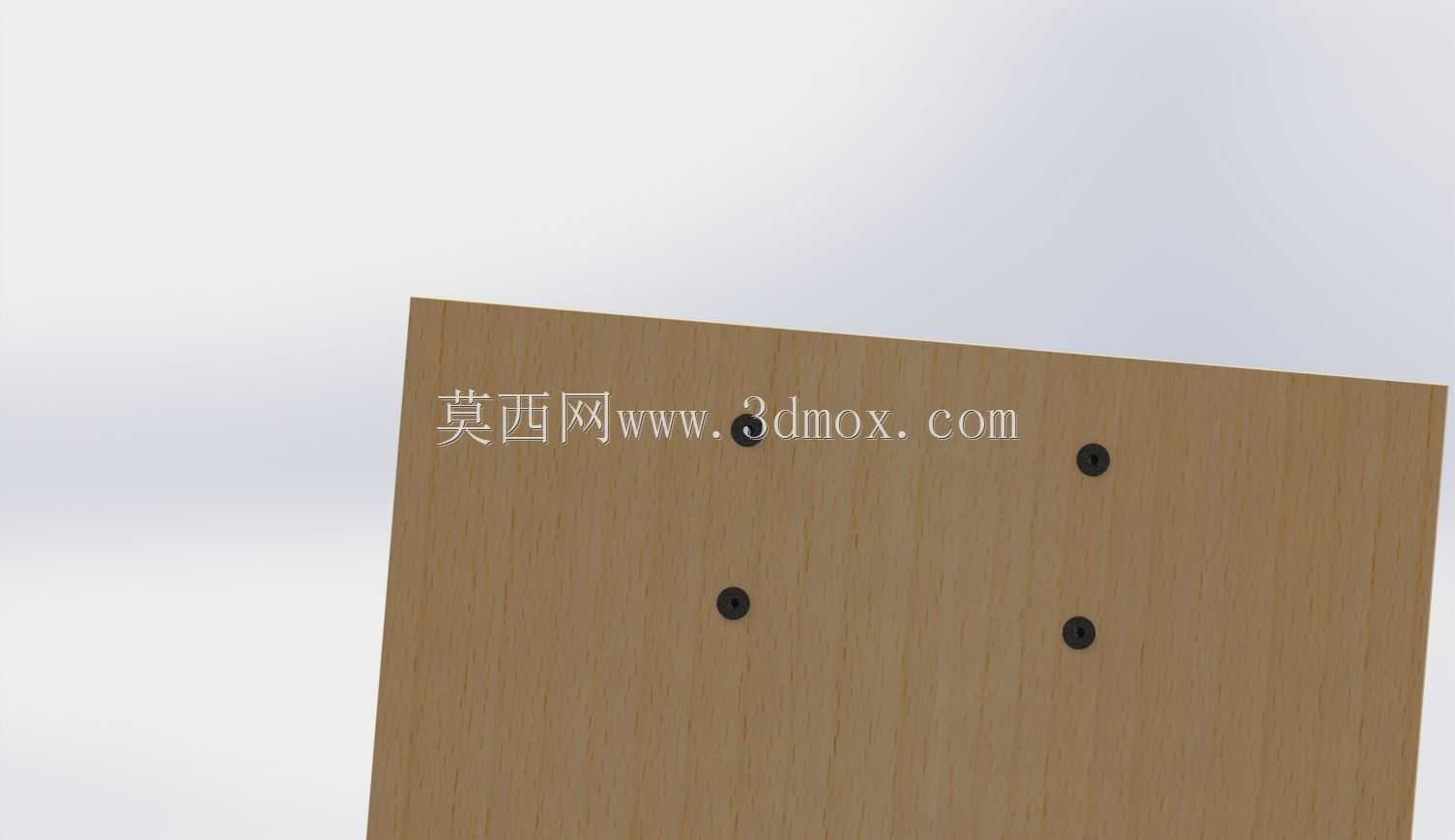

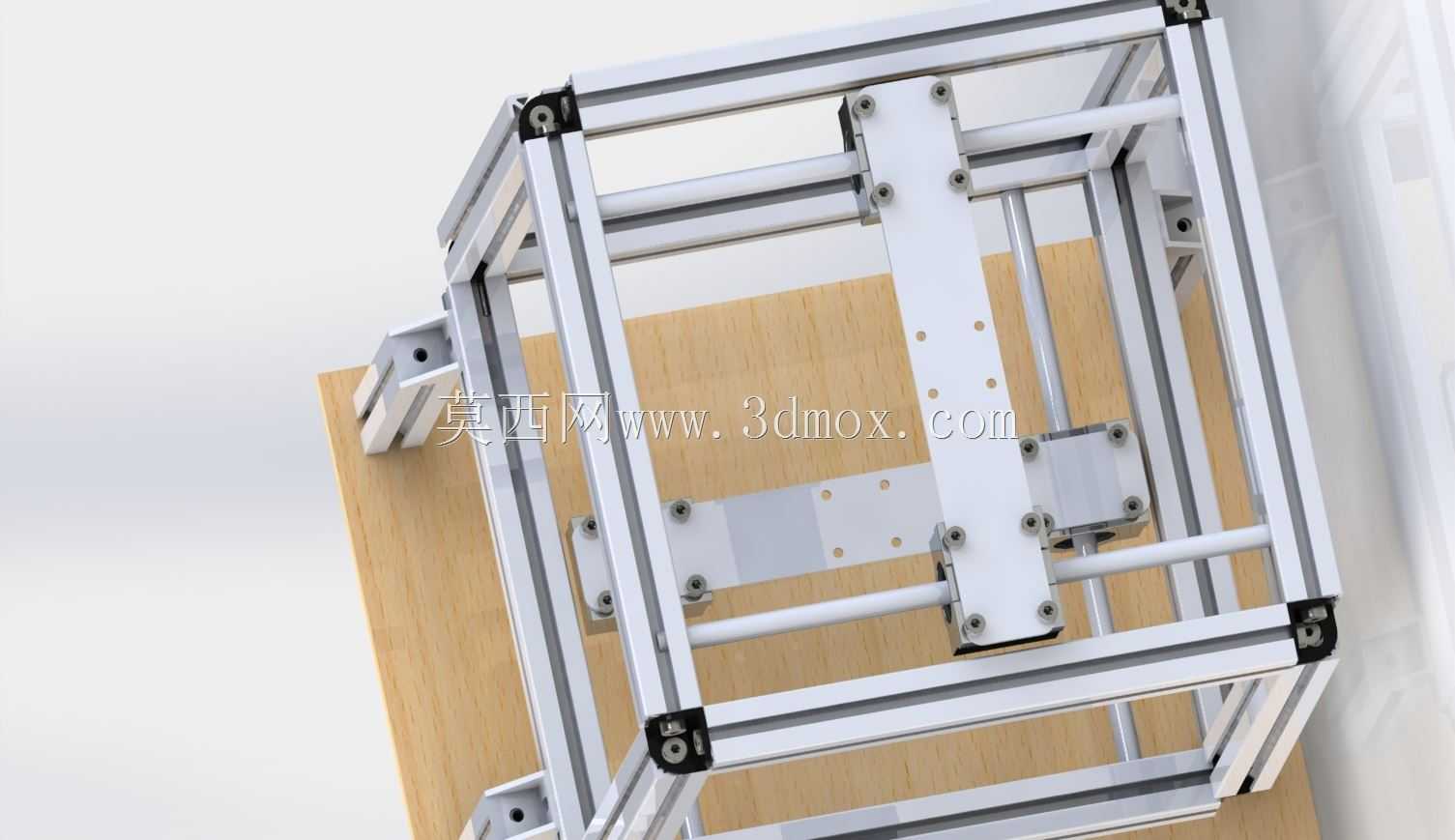

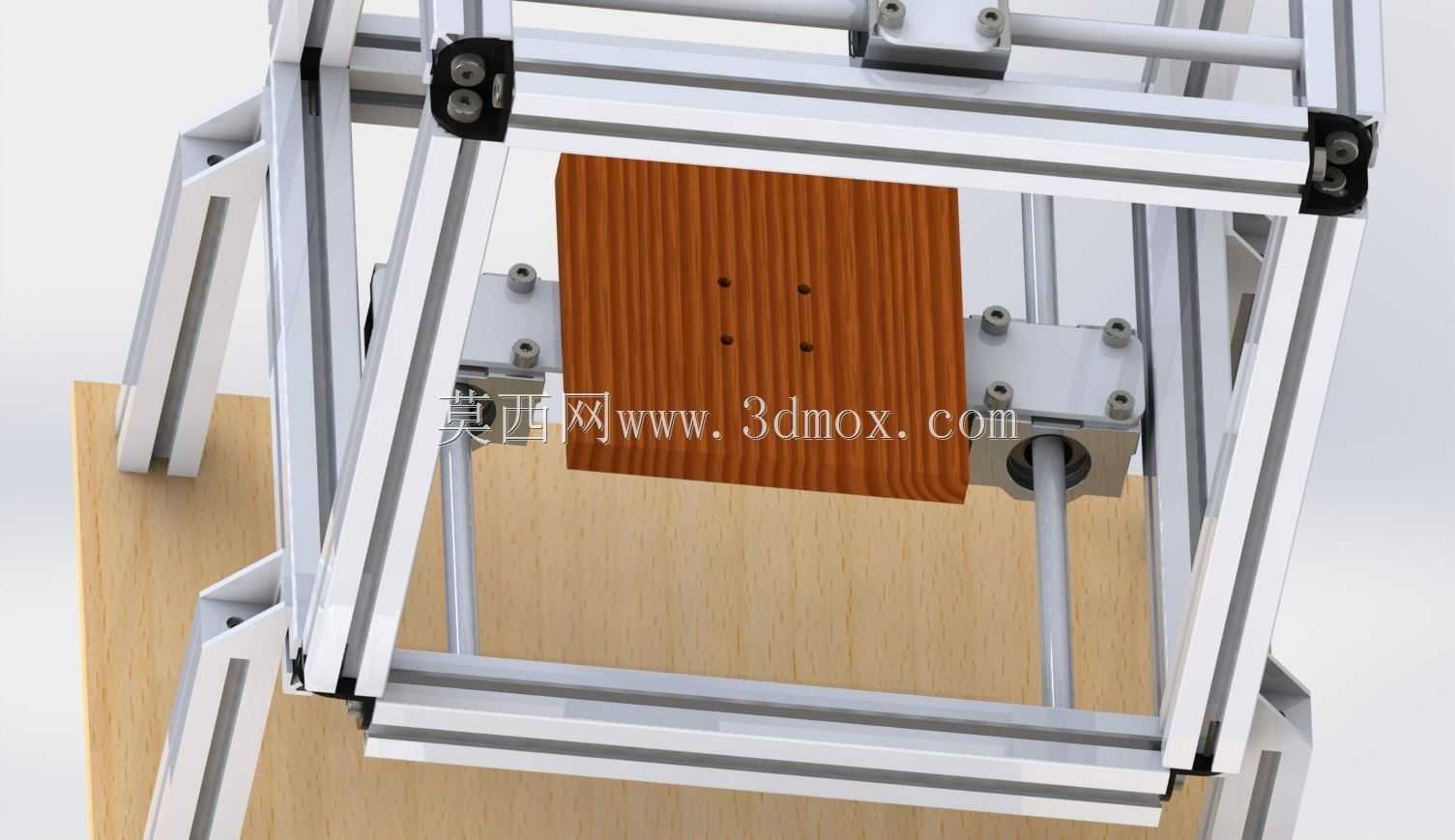

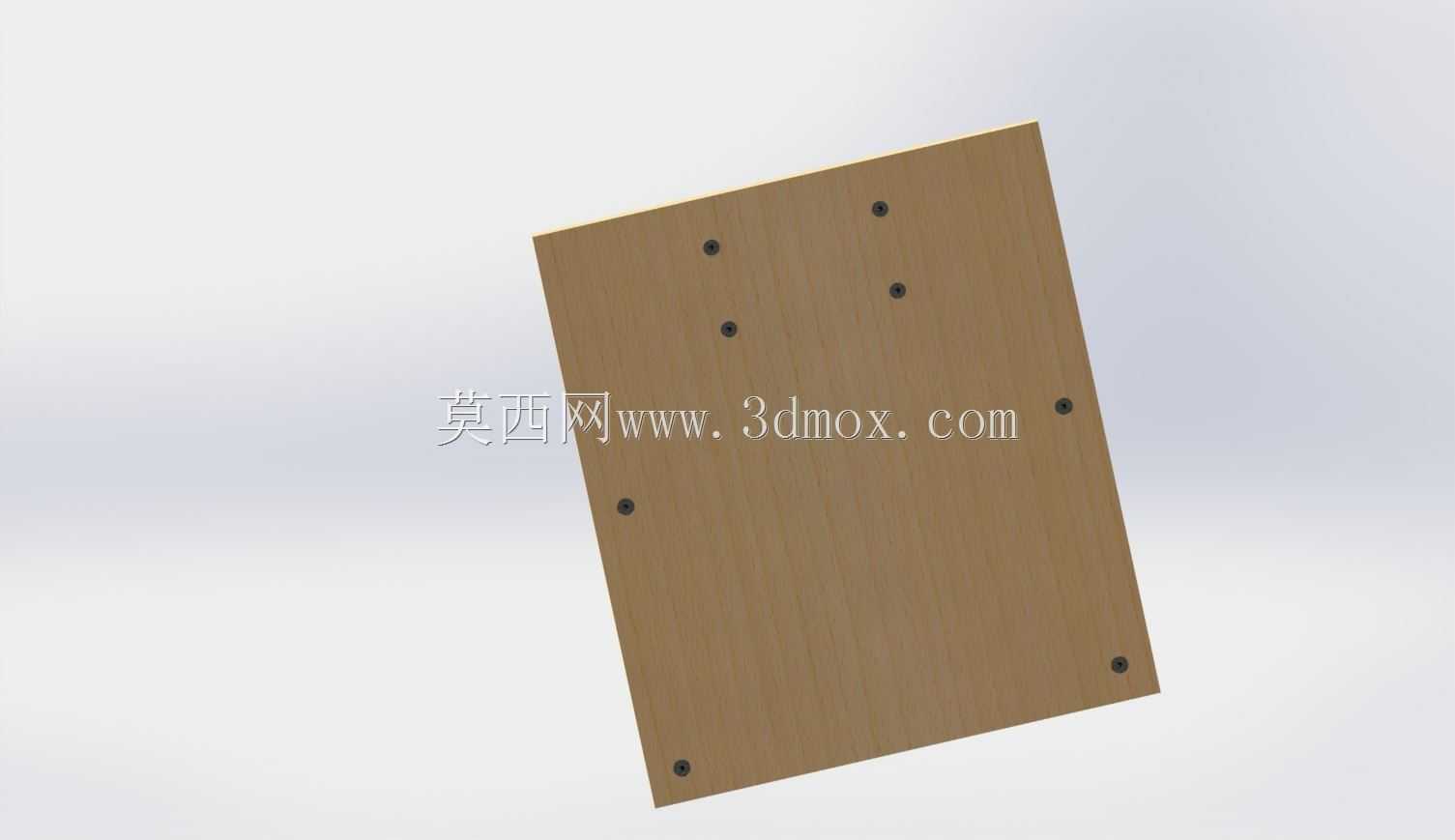

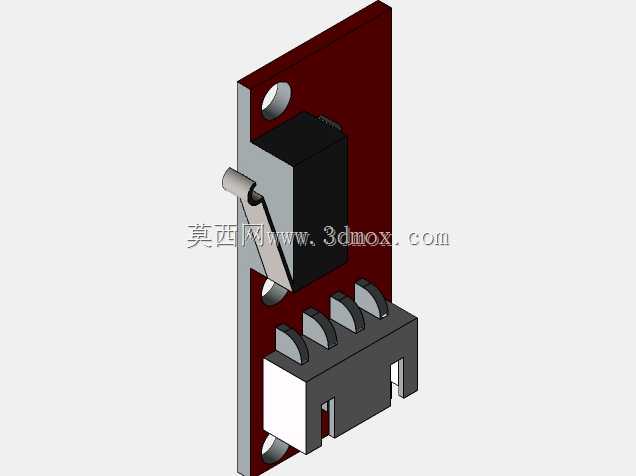

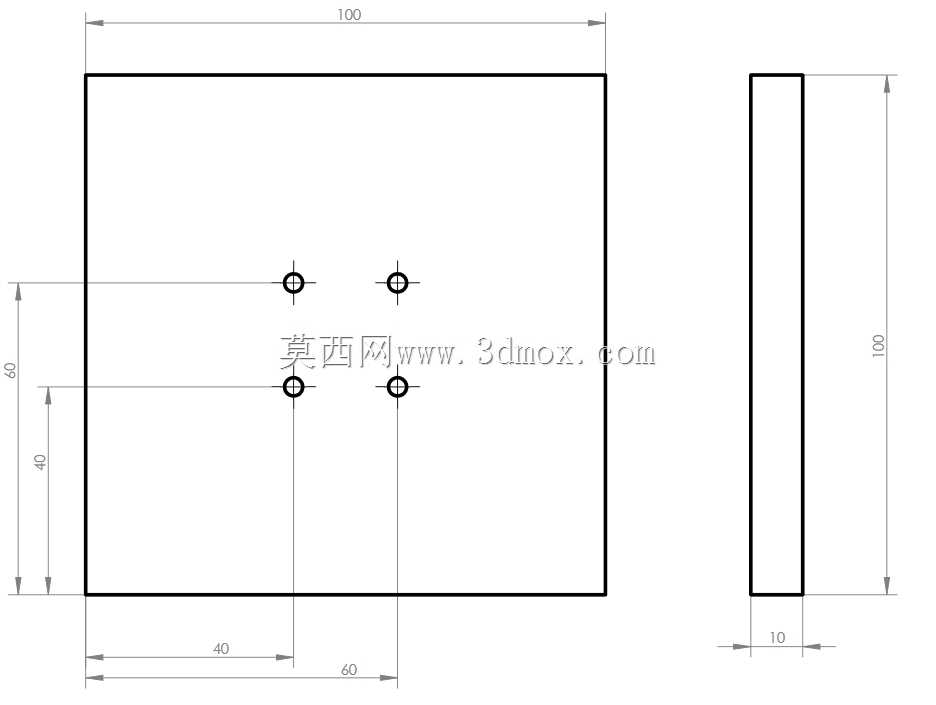

　　外形尺寸与安装边界方面，设备整体机架为立方框架结构，横向幅面可容纳A4尺寸范围内的工件加工，纵向高度预留了足够的Z轴调整空间，可适配厚度在100mm以内的工件装夹，外置激光模块的放置位置与机架保持合理走线距离，整体部署所需的工作台面尺寸不超过0.8㎡，普通家用工作台、实训操作台均可满足安装要求。工件放置平台采用平整木质基板，可根据加工需求替换为蜂窝平台、夹具平台等不同载具，适配不同材质工件的加工支撑需求。两侧Y轴导轨的行程两端均设置了物理限位结构，避免运动滑台超程脱轨，提升设备运行的安全性。

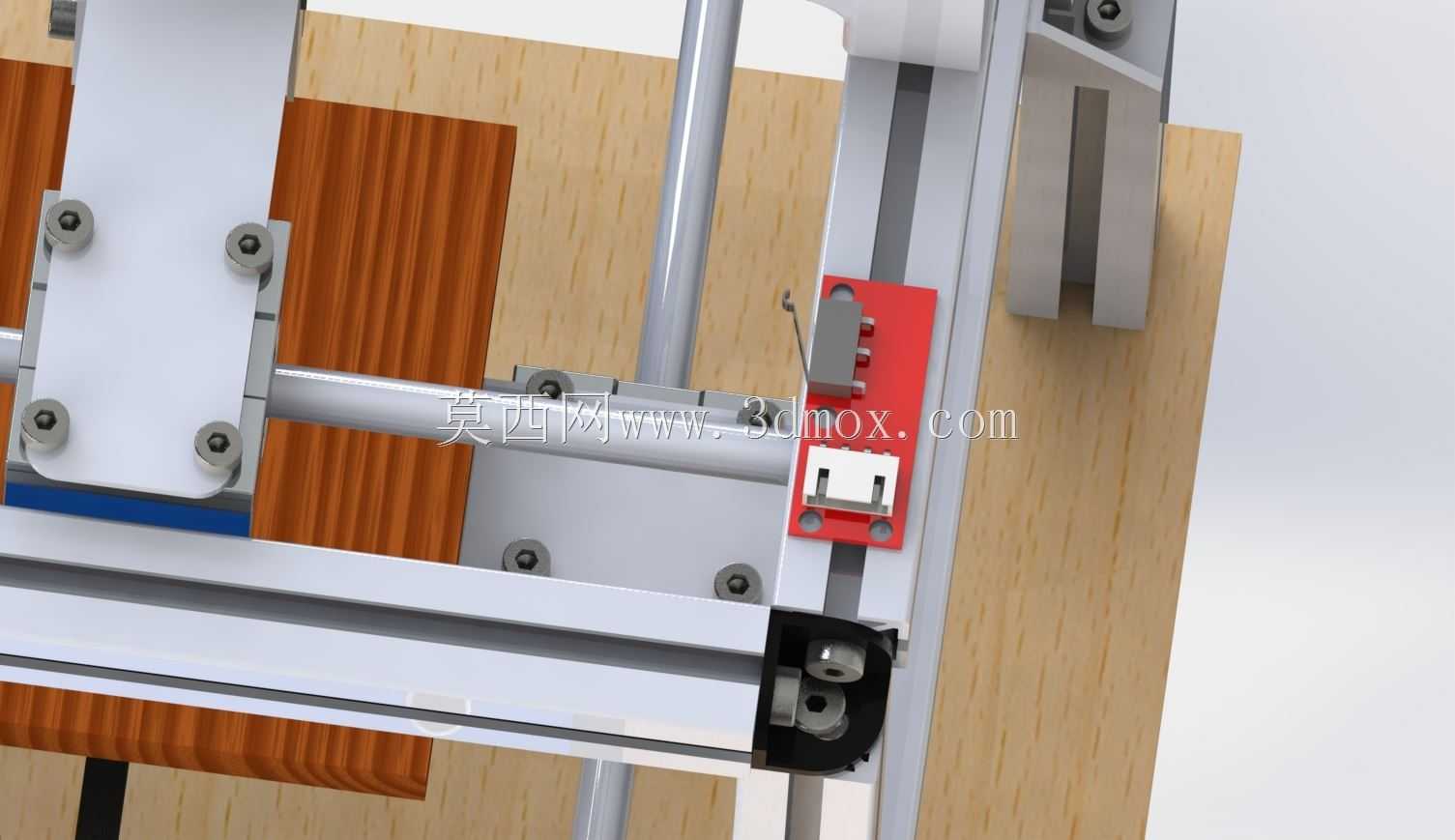

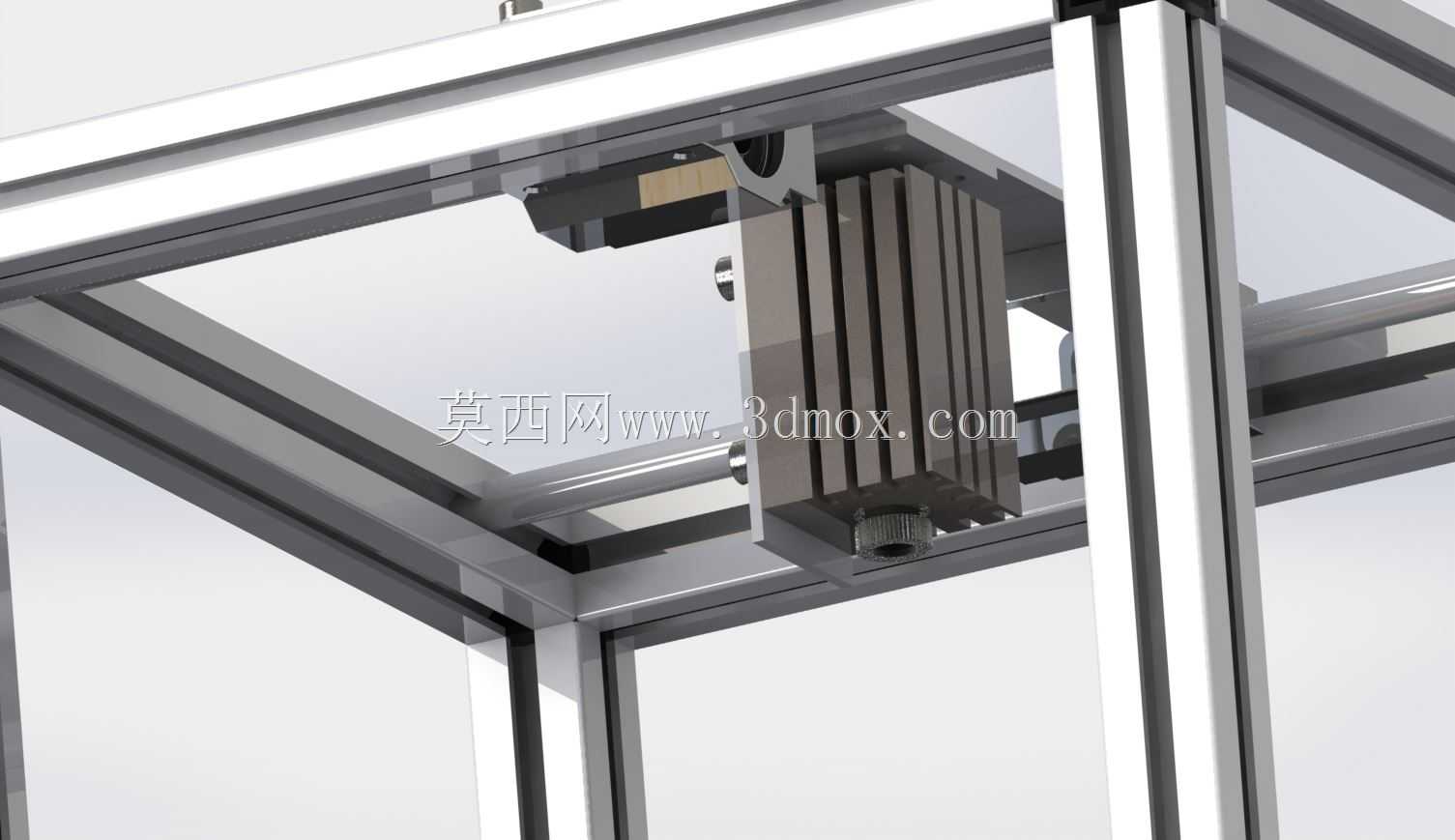

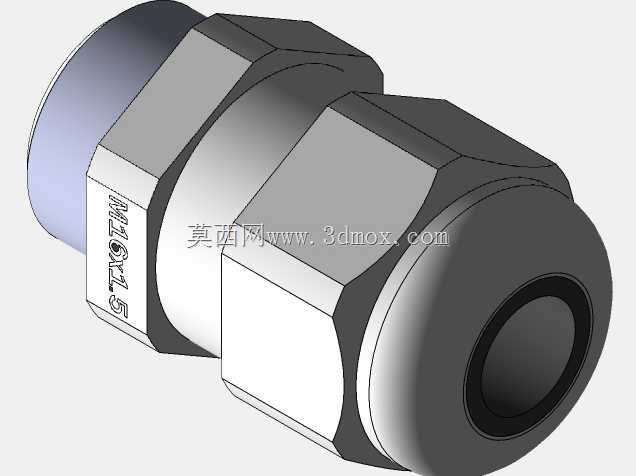

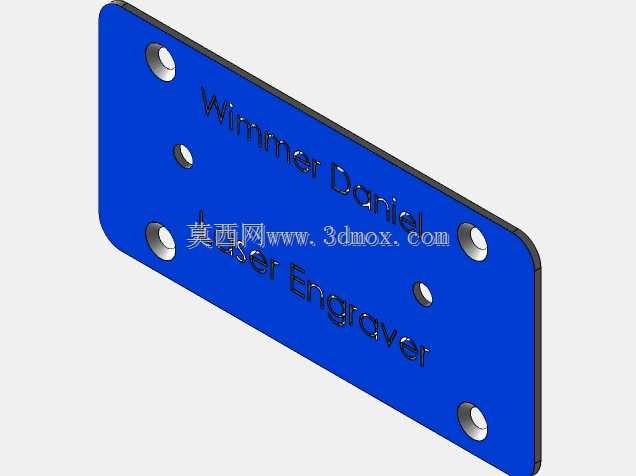

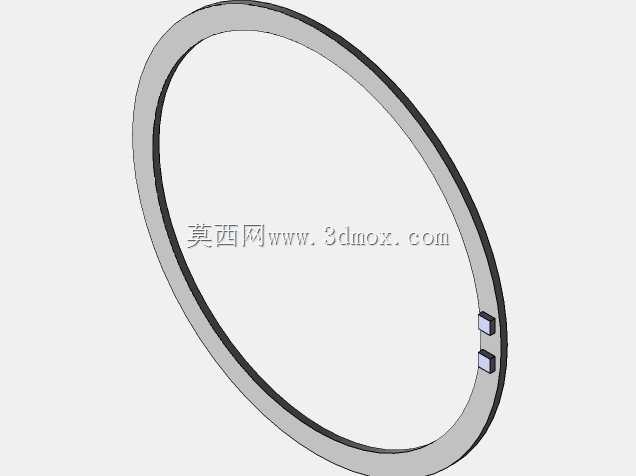

　　从结构细节来看，各运动轴的走线均采用拖链收纳，避免运动过程中线缆拉扯磨损，激光头位置预留了焦距调节结构，可根据不同加工材质的焦距需求快速调整激光头高度，适配不同厚度材料的雕刻作业。框架顶部预留了拓展安装位，可根据需求加装排烟装置、防护挡板等附属配件，满足激光加工过程中的烟尘排出与激光防护需求，降低作业过程中的安全隐患。整体结构没有冗余的复杂设计，所有零部件均为市面易采购的标准件，降低了设备的组装与维护门槛，既适合作为DIY项目进行组装调试，也可作为小型激光加工设备的基础结构方案进行优化升级，满足不同场景下的小功率激光加工需求。
