重型工程车辆用电触点式操纵控制装置

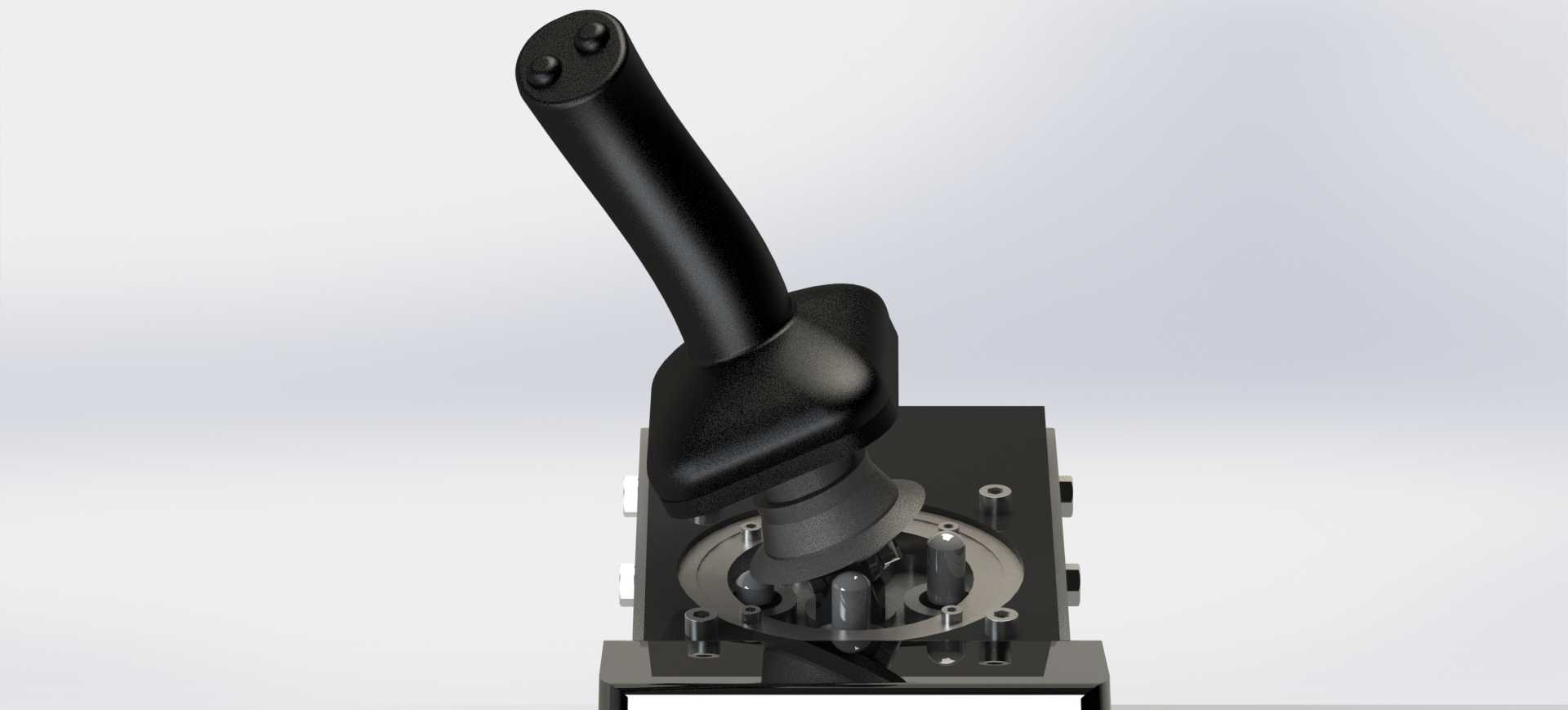

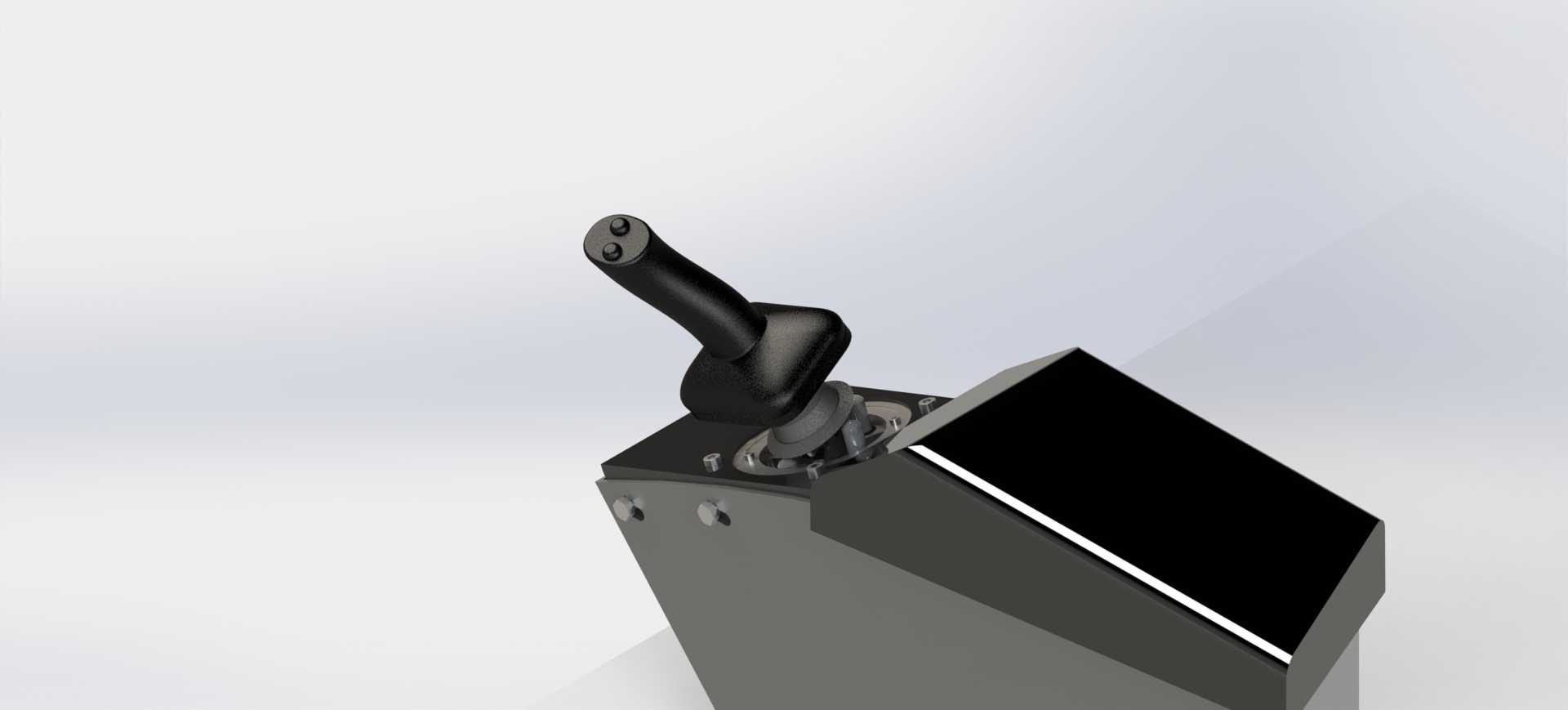

　　在重型工程作业场景里，这类操纵装置是操作人员与设备动作执行端之间最直接的交互载体，常见于挖掘机等履带式重型作业车辆的驾驶舱操控区域，承担着作业动作指令传递的核心作用，区别于民用车辆的操控部件，这类操纵装置需要适配高负载、高频次操作、复杂工况下的可靠性要求，不能出现操作虚位、触点接触不良、手柄晃动量超差等影响作业安全的问题。从结构设计逻辑来看，整个装置采用一体化基座加倾斜操作手柄的布局，基座部分做了斜切式的造型处理，并非规则的方正结构，这种设计首先是适配驾驶舱内部的安装空间，多数重型工程车辆的操控台面板并非完全水平，带有一定的倾斜角度，斜切的基座顶面能够和操控台安装面形成贴合的安装基准，减少安装时的调整垫片用量，

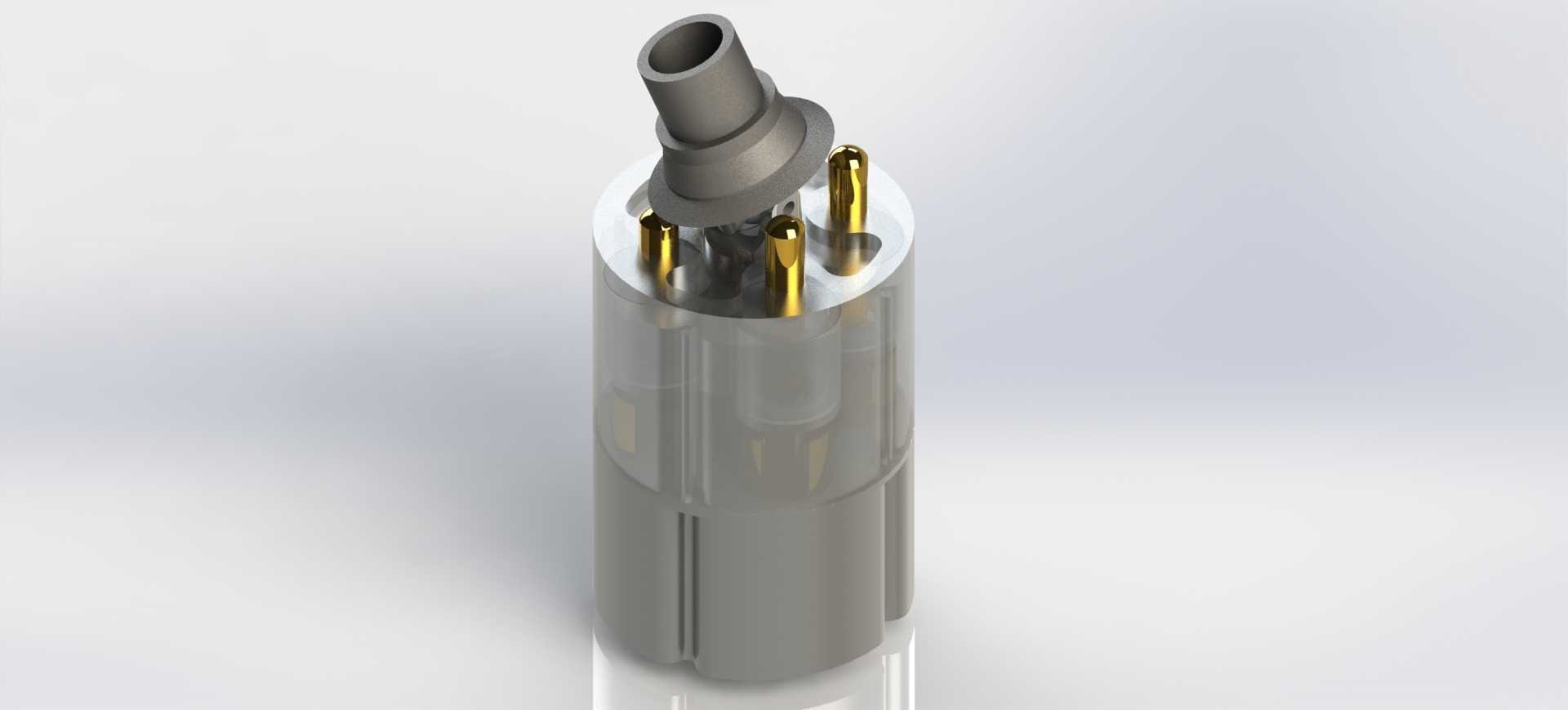

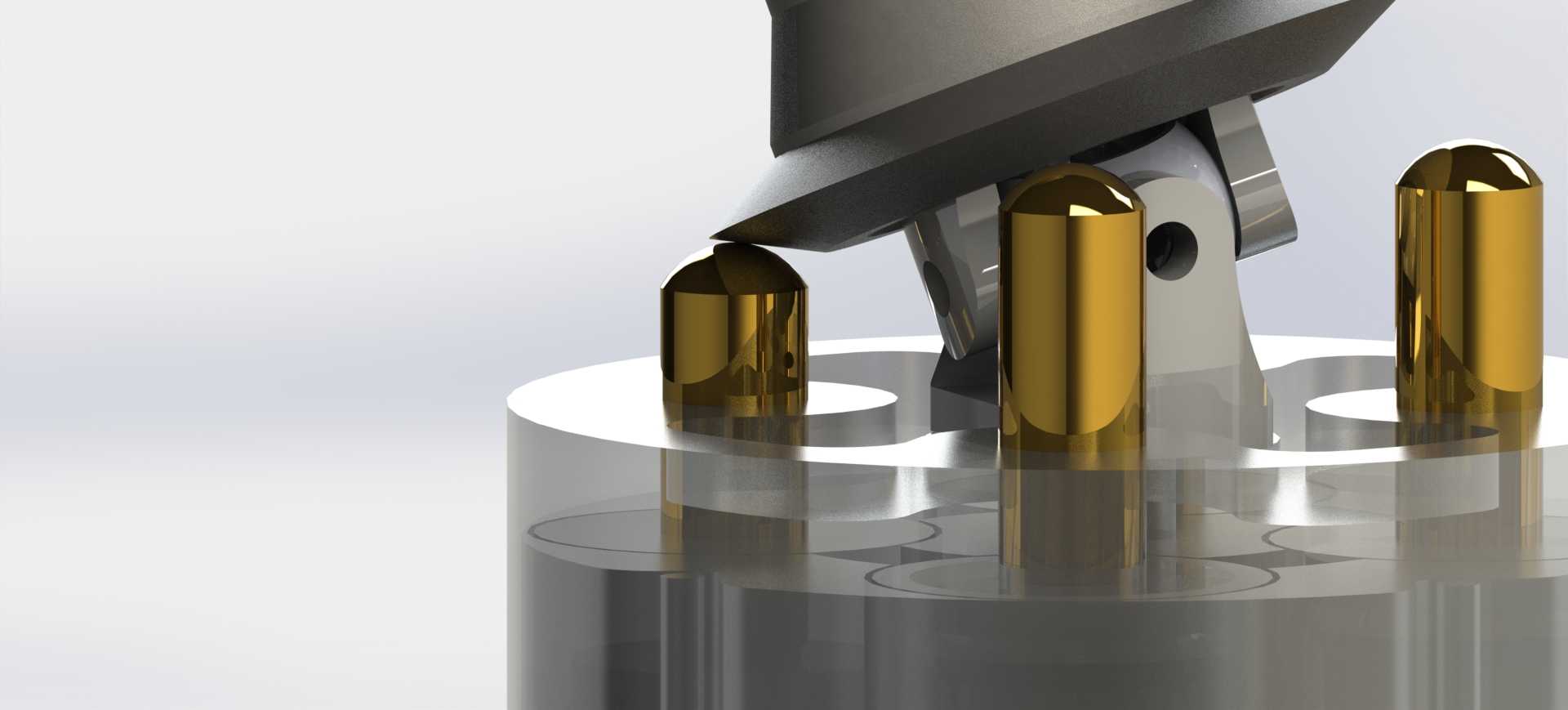

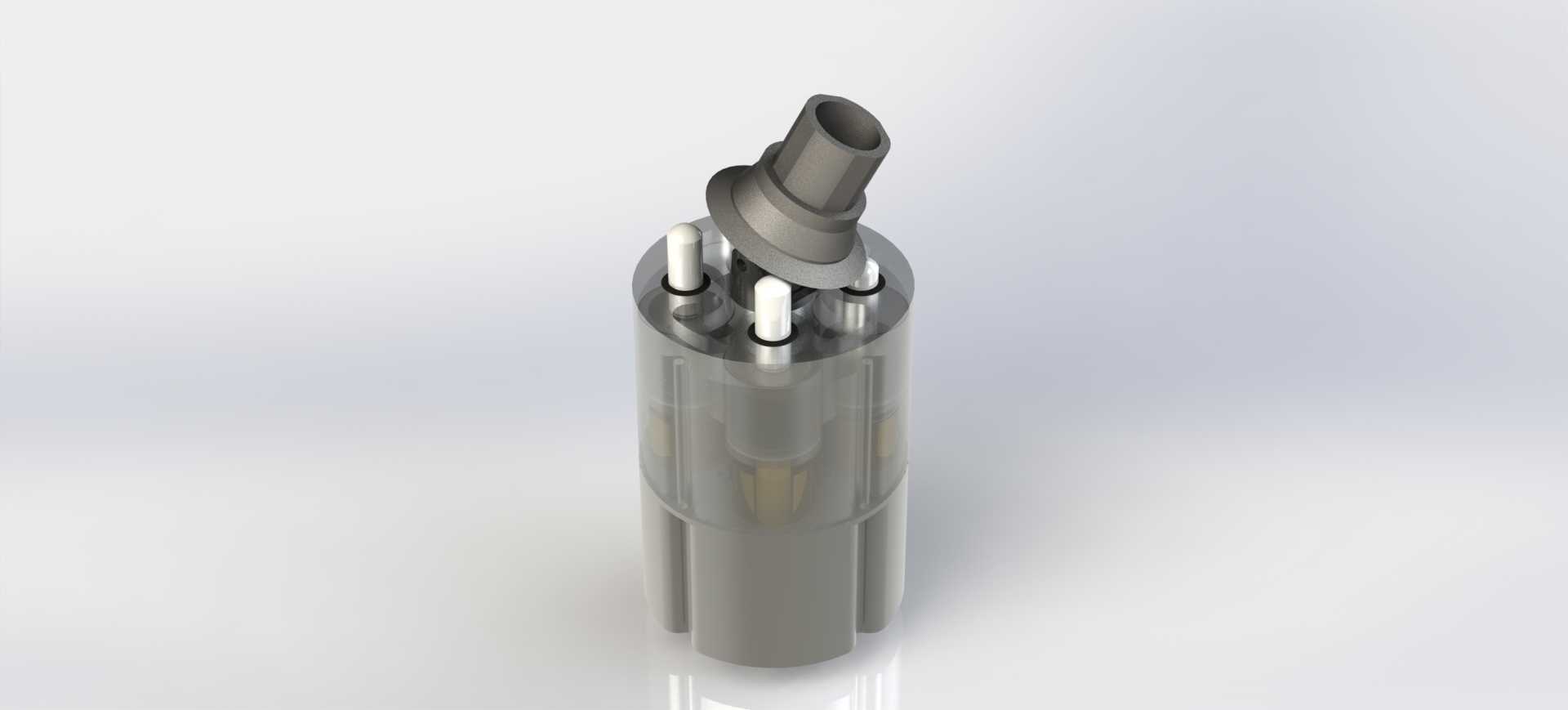

　　同时也能让手柄的初始操作角度更贴合操作人员的手腕自然姿态，长时间操作时降低腕部的疲劳度。基座内部集成了机电触点组件，这类触点不同于电子传感式的操纵结构，采用物理接触式的通断逻辑来传递操作信号，抗电磁干扰能力更强，在工程作业现场存在大量电机、液压系统电磁干扰的环境下，信号传递的稳定性更有保障，不会因为电磁扰动出现误触发的问题。手柄部分采用符合人手握持形态的曲面造型，表面做了防滑的纹理处理，握持区域的直径经过人体工程学核算，既不会因为过细导致操作时握持不稳，也不会因为过粗增加手部的握持负担，手柄与基座的连接部位设置了防尘密封结构，能够阻挡作业现场的粉尘、泥沙进入内部的触点腔室，避免触点因为异物进入出现接触电阻过大或者卡滞的问题。

　　从安装边界来看，基座的底部设置了标准化的安装孔位，孔位间距适配多数工程车辆操控台的通用安装尺寸，不需要对原有操控台进行大规模的开孔改造就能完成替换安装，基座的整体外轮廓尺寸经过紧凑化设计，在容纳内部触点组件、复位弹簧、定位结构的前提下，尽可能压缩了占用的空间，不会和周边的其他操控按键、仪表产生安装干涉。操作行程的设计上，手柄的前后左右摆动行程控制在合理范围内，既保证操作时有清晰的档位反馈感，也不会因为行程过大增加操作人员的动作幅度，每个操作方向对应的触点触发位置都设置了明确的阻尼反馈，操作人员不需要目视观察就能通过手部的触感判断是否触发了对应动作，在作业过程中可以将注意力集中在作业装置的动作上，提升作业的效率与安全性。

　　复位结构采用内置的弹簧复位组件，当操作人员松开手柄后，手柄能够自动回到中位，切断所有方向的动作信号，避免设备出现持续误动作的风险，复位弹簧的刚度经过匹配调校，既不会因为刚度过大导致操作时需要施加的力过大增加疲劳感，也不会因为刚度过小导致复位迟缓、中位定位不准的问题。整个装置的外壳部分采用高强度的工程材料制作，具备耐冲击、耐油污、耐高低温的特性，能够适应工程车辆驾驶舱内夏季高温、冬季低温，以及日常维护时油污沾染的使用环境，不会因为长期接触液压油、柴油等介质出现外壳材料老化开裂的问题。在实际选型替换时，只需要核对安装孔位的间距、手柄的操作行程、触点的额定通断参数，就能完成适配，不需要对内部的控制线路进行大规模改动，对于设备运维、结构改装的从业者来说，这类结构的操纵装置维护成本更低，触点组件出现磨损后可以单独拆解更换，不需要整体替换整个操纵装置，降低了全生命周期的使用成本。不同于集成度极高的电控操纵手柄，这种机电触点式的结构故障排查更加直观，通过通断测试就能快速定位故障点，对于野外作业场景下的应急维修十分友好，不需要复杂的诊断设备就能完成故障排查与修复，这也是这类结构在重型工程车辆上长期被广泛应用的核心原因。
